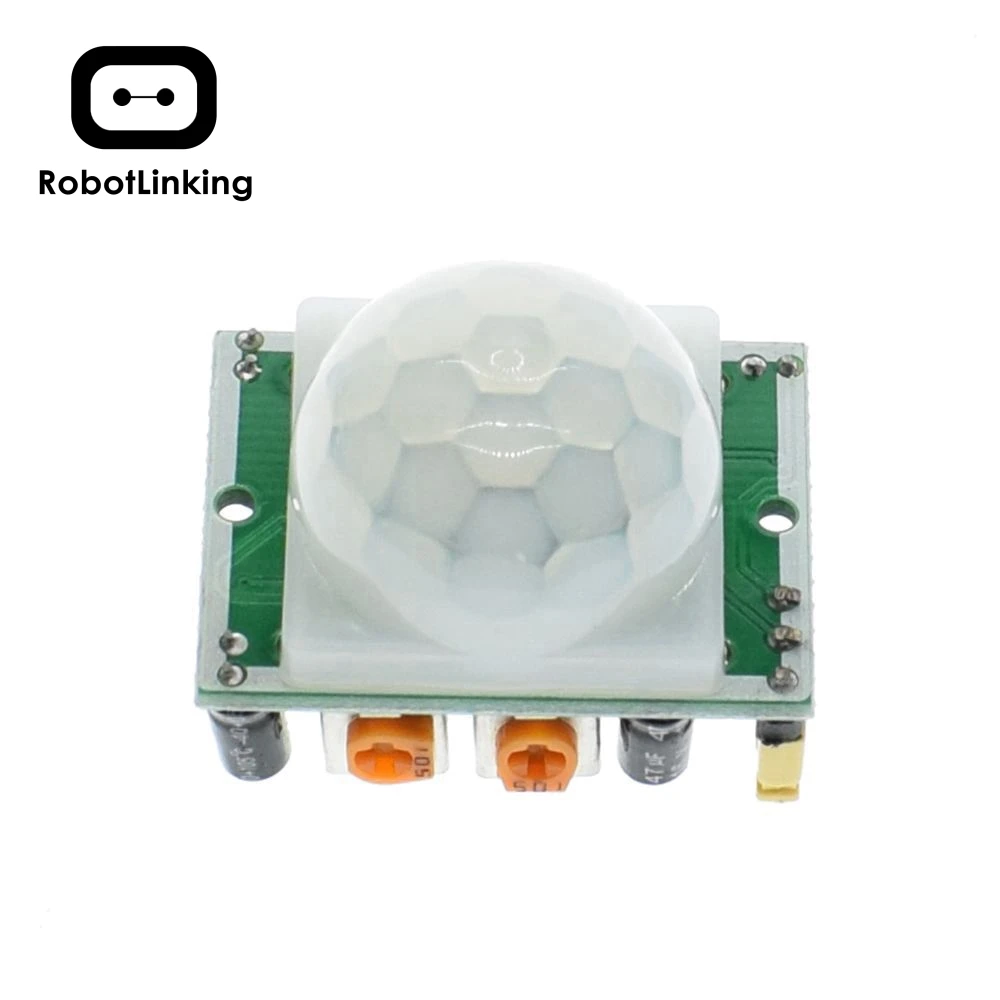

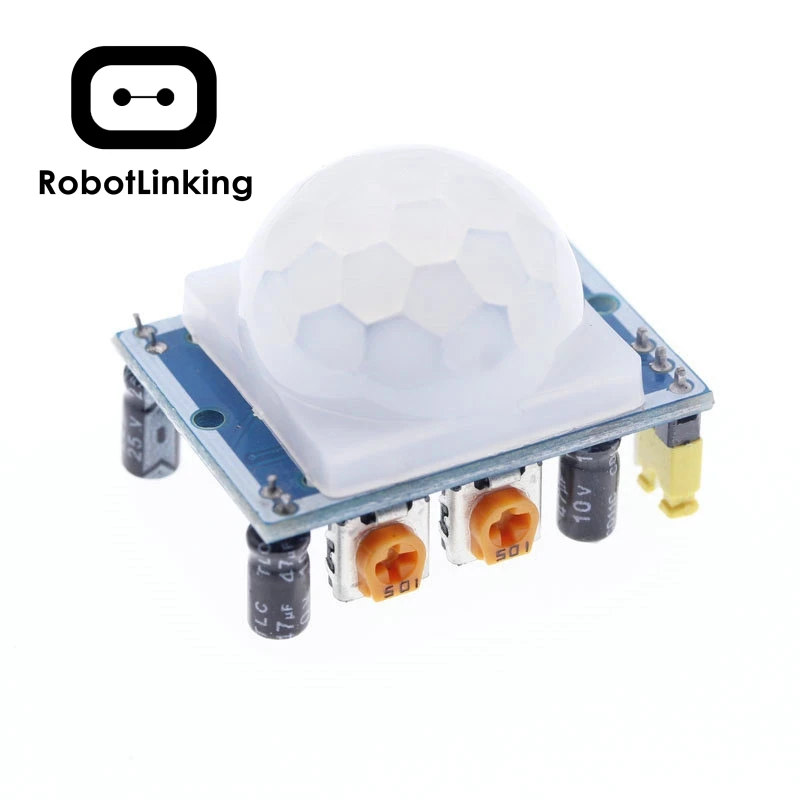

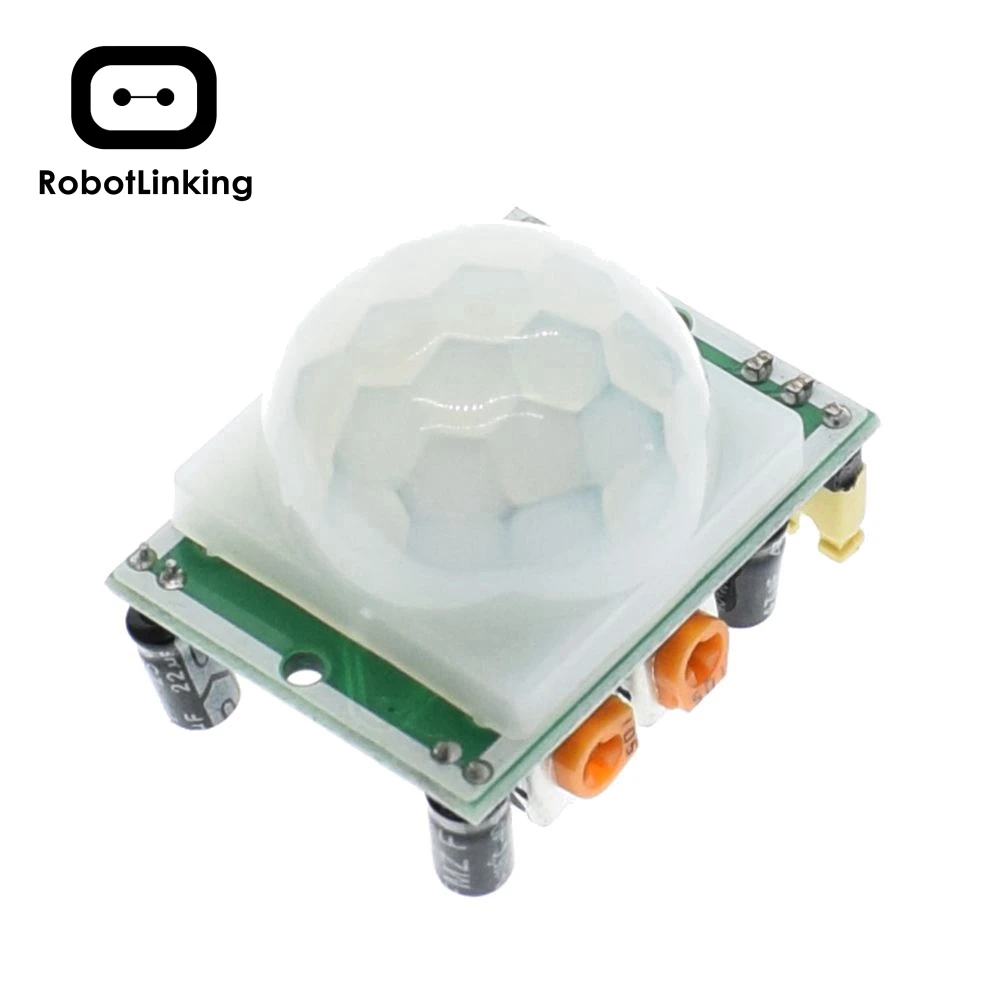

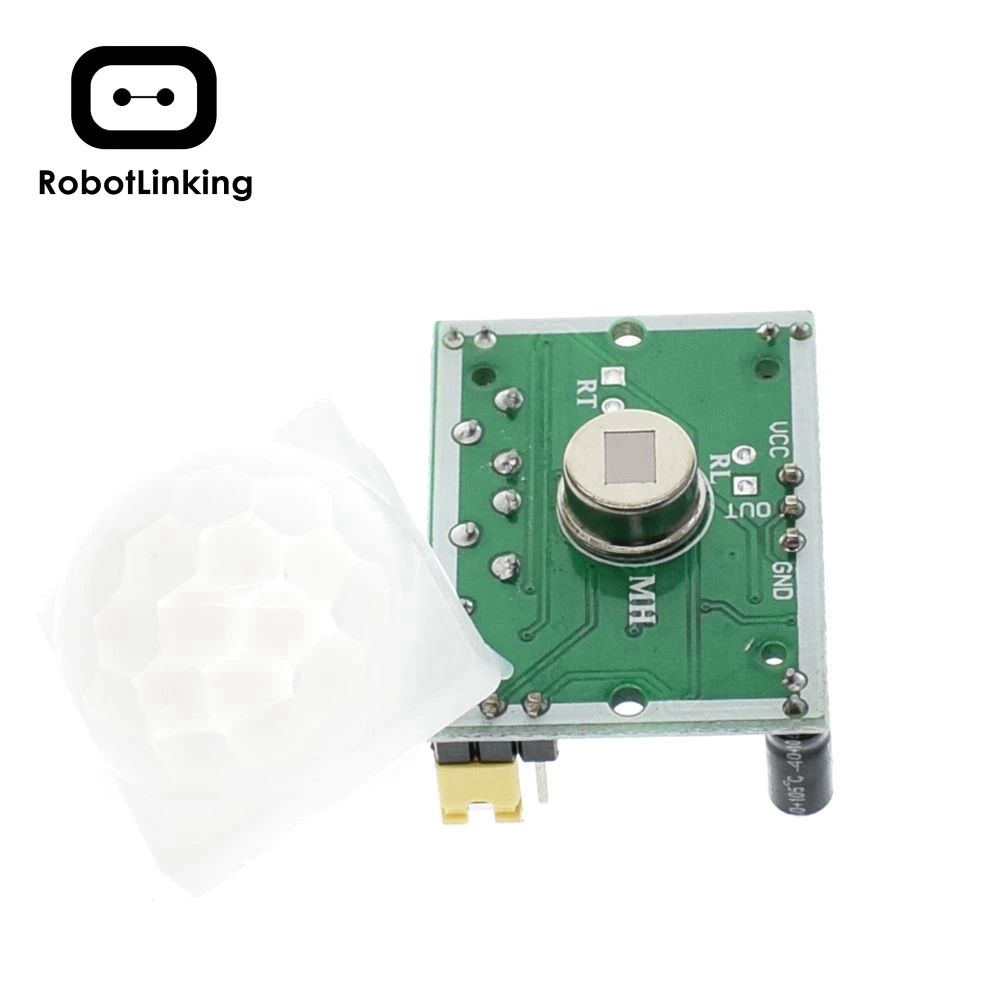

HC SR501 Регулировка ИК пироэлектрический инфракрасный PIR датчик движения Детектор

HC SR501 Регулировка ИК пироэлектрический инфракрасный PIR датчик движения Детектор

Электрические параметры:Тип товара: HC--SR501 модуль датчика телаДиапазон рабочего напряжения: 4,5-20 В постоянного токаТок покоя: <50uAВыход уровня: высокий 3,3 В/Низкий 0 ВТриггер: L не может быть повторен триггер/ч может быть повторен триггер (по умолчанию повторный триггер)Время задержки: 5-200S (регулируемый) диапазон (от 0,xx секунд до десятков секунд)Время блокировки: 2.5S (по умолчанию) может быть выполнен в диапазоне от 0,xx до десятков секундРазмеры платы: 32 мм * 24 ммДатчик угла: <100 угол конусаРабочая температура: -15-+ 70 градусовДатчик размера объектива: диаметр: 23 мм (по умолчанию) Особенности:1, автоматический датчик: чтобы войти в выходной диапазон датчика, люди оставляют диапазон датчика автоматической задержки от высокой, выходной низкий.2. Светочувствительный контроль (опционально, завод не установлен) может установить светочувствительный контроль в течение дня или светильник интенсивности без индукции.3, компенсация температуры (опционально, завод не установлен): летом, когда температура окружающей среды поднимается до 30 ~ 32, немного более короткий диапазон обнаружения, компенсация температуры может быть использована в качестве компенсации производительности.4, два режима запуска: (можно выбрать с помощью перемычек)A, не может повторять триггер: выход датчика высокий, время задержки истекает, выход автоматически становится низким от высокого;B, воспроизводимый триггер: Датчик выводится высоко после периода задержки, если тело человека находится в диапазоне чувствительностиДеятельности, его выход будет оставаться высоким до тех пор, пока задержка не будет оставлена высокой до низкой (сенсорная проверка модуля измеренная активность каждого тела будет автоматически продлена после задержки, И конечное событие задержки времени начала времени).5, с индукционной блокировкой времени (настройка по умолчанию: 2.5S время работы блока): модуль датчика, после каждого выхода датчика (высокое изменение на низкий уровень), вы можете установить блокировку, за которой следует период времени, В этот период датчик не принимает какой-либо сигнал датчика.Эта функция может иметь «Время выхода датчика» и «время блокировки», интервал между произведенной работой может быть применен для обнаружения интервалаПродукты; Также блокирует эту функцию во время переключения нагрузки для различных помех. (На этот раз можно установить на ноль секунд-десятки секунд).6. Диапазон рабочего напряжения: DC4.5V-20V напряжения по умолчанию.7, потребление микро-энергии: статический ток "50 Микроампер, особенно для продуктов автоматического управления с питанием от батареи.8. Выходные сигналы высокого уровня: типы схем могут быть легко и стыковки.
