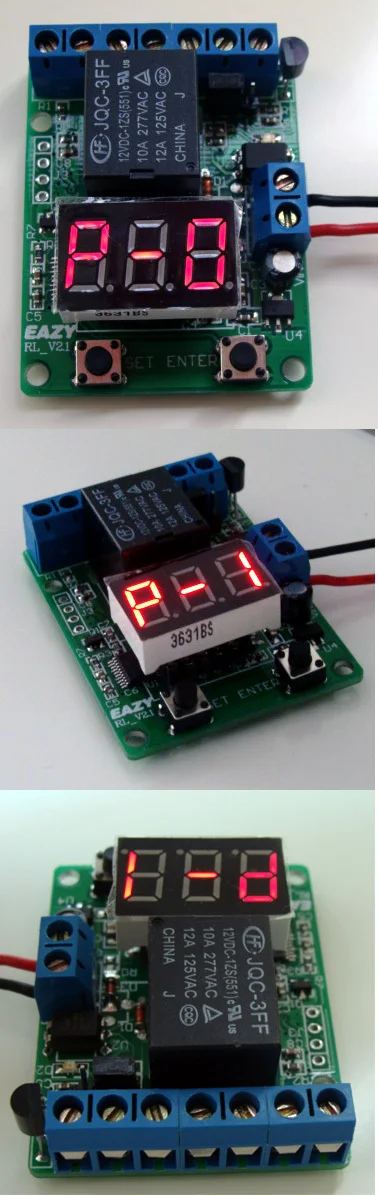

Различные режимы можно переключать, если вы используете только функцию контроля температуры, выберите P-4, P-5 или P-8mode;

P-1: Реле (может быть установлено отдельно тянуть и выпускать время и время цикла)

P-2: Реле напряжения (напряжение может быть установлено в верхней и нижней границах)

P-3: Реле управления напряжением

P-4: Реле температуры (можно установить верхнюю и нижнюю температуру и режим нагрева или охлаждения)

P-5: Реле времени температуры

P-6: Реле температурного напряжения

P-7: Реле температурного напряжения

P-8: Режим температурной сигнализации (температура превышает установленное реле верхнего и нижнего пределов)

Диапазон отображения вольтметра: 0-99.9Vor 0-9,99 в, оба аппаратных варианта, доставка по умолчанию0-99,9 ВВерсия

• Отображение и контроль температурыОбласть применения:-55,0-99,9
• Источник питания: DC10V-15V

Параметры реле:

• Катушка вход DC12V (опционально DC5V / 24V)
• Набор конвертации (обычно открытый нормально закрытый)
• Контактная нагрузка: 10A / 277VAC
• Контактное сопротивление: ≤ 100mΩ (1A-6VDC)
• Механическая прочность:> 10 миллионов раз
• Электрическая прочность:> 100000 раз (10A-250VAC)
• Рабочая температура платы: -40 ~ 85
• Нормальное рабочее Потребление тока:25ма/12В
• Параметры настройки режимаОн может быть приведен в действие, чтобы сэкономить на выключении питания и продолжить выполнение последнего режима.
• Разъем цифрового модуля управления, может быть непосредственно удален.

Если питание потеряно в любом режиме работы, система будет продолжать питание снова после последнего состояния для запуска заданных параметров может быть сохранена в любом режиме, нажмите клавишу ENTER в течение 3 секунд, чтобы вернуться в выбранный режим.

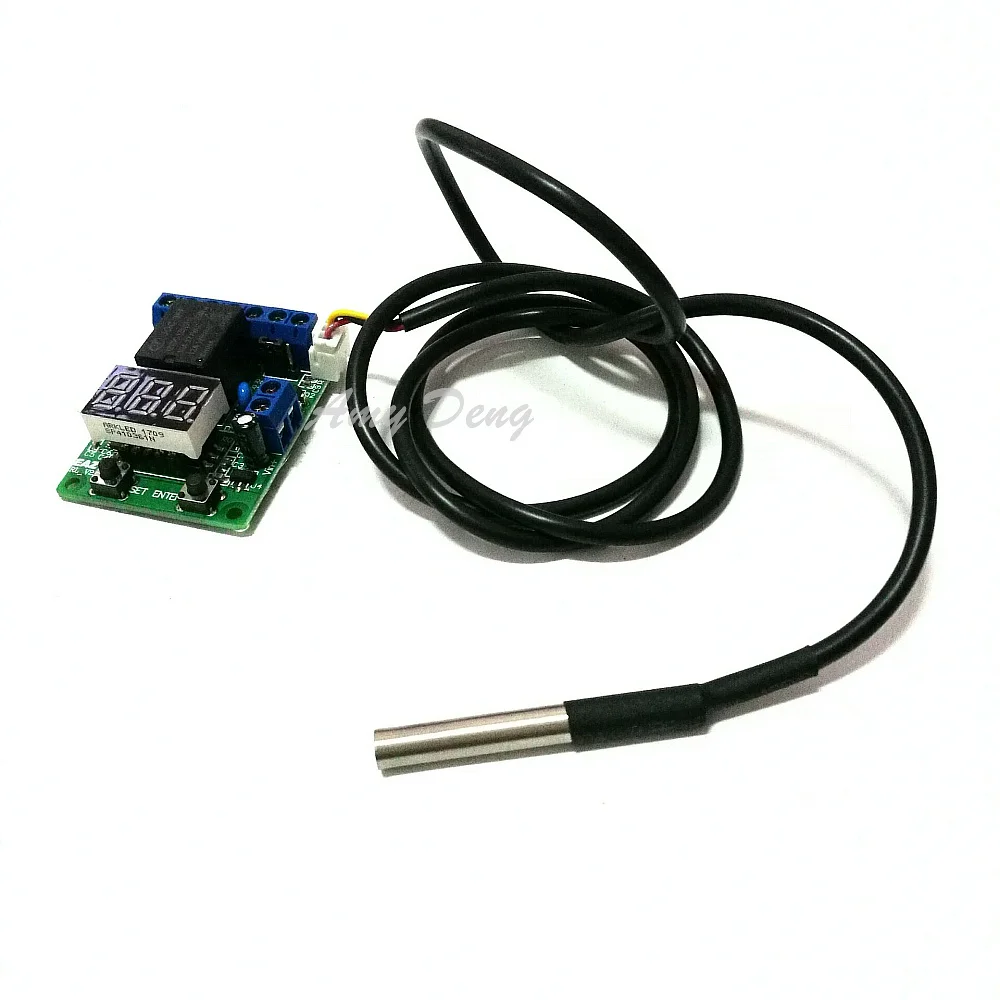

В цену входит водонепроницаемый датчик DS18B20 для малышейТемпература датчика достигает 125 хорошей производительности герметизации, длина сенсорного кабеля 1 метр.

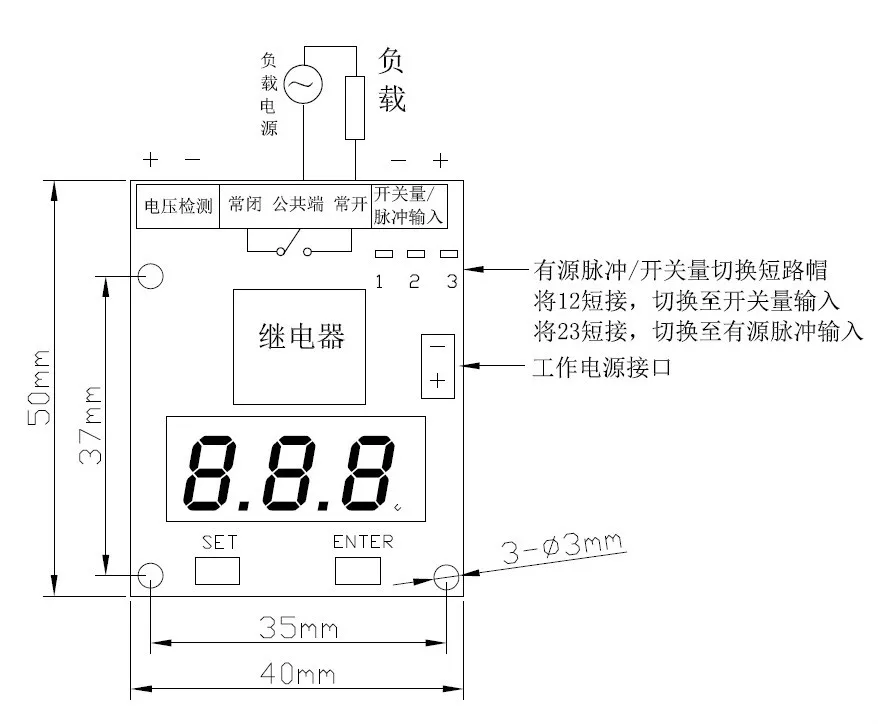

Используйте 5,08 мм Входные клеммы питания, пожалуйста, следуйте инструкциям по проводке и эксплуатации продукта, Электронная версия скачать URL:pan.baidu.com/s/1vaEXh

P-1 релейный режим

Реле времени или реле времени для использования, диапазон времени: 0-999 секунд или 0-999 минут, переключатель;

Выполнение петли:

К тому времени, когда режим реле, пользователь может установить реле pull-time T1 и время выпуска T2, T1 установлен в три секунды, например, T2-в семь секунд, затем Запуск реле будет сначала выполнять три секунды, затем тянуть время 7 секунд выпуска, и так далее.

Когда вы устанавливаете время T1 и T2, система будет работать вниз, чтобы сохранить установленное значение, в следующий раз, когда вы запускаете режим P-2, автоматически загружается время T1, чтобы дождаться начала работы.

После нажатия набора, чтобы установить значения времени в состоянии T1 и T2, нажмите клавишу SET, чтобы установить количество выполнения петли, максимум 999 раз. Число устанавливается на 0 бесконечное выполнение петли. Когда таймер работает, нажмите кнопку SET в течение трех секундПриведены значения времениПереключение наПодсчитывайте количество цикловДисплей.

Время одиночного исполнения:

Если установлен только T1 (время тяги), T2 (время выпуска) 0, реле приурочено к времени работы через T1, чтобы остановить, без циклической работы, на этот раз можно использовать как таймер, время T1 для завершения, реле выпущено, нажмите клавишу ENTER в это время, Система перезапускает Таймер до времени T1.

Если T1 (pull time) установлен в 0, реле было в высвобожденном состоянии (не начинает работать нормально закрыто, подключено к нормально открывающимся точкам).

P-2 модуль реле напряженияФормула

Под режимом реле напряжения и режимом реле контроля температуры, пользователь может установить верхнее контрольное значение, когда обнаруженное напряжение или температура превышают верхний предел реле, Потяните В релиз, пока напряжение не упадет ниже нижнего предельного значения только тянуть снова реле, Эта функция может использоваться для контроля напряжения, контроля температуры и т. д., также может использоваться в качестве вольтметра и термометра постоянного тока, диапазона отображения вольтметра: Доставка по умолчанию составляет 0-99,9 В, погрешность ± 0,1 В. Диапазон отображения температуры-55,0-99,9Погрешность ± 0,5.

Требуемый диапазон обнаружения напряжения 0-9,99 вОшибка аппаратной версии ± 0,01 в, пожалуйста, обратите внимание.

Нажмите кнопку SET в течение трех секунд после выпуска, состояние реле отрицается, напряжение обнаружения или температура превышает верхний предел реле, напряжение обнаружения ниже нижнего предела релейных релизов.

P-3 реле напряжения:Это режим «P-1» и комбинированный режим «P-2», пользователь может управлять запуском таймера, обнаруживая значение напряжения.Например: когда напряжение превышает верхний предел 10 минут после выключения таймера.

P-4Режим реле термостата

Выберите режим «P-4», на этот раз в режим реле термостата, пользователь может установить температуру, превышающую верхний предел реле, ниже нижнего предела выпуска, или установите для освобождения больше, чем верхний предел ниже нижнего предела тяги.

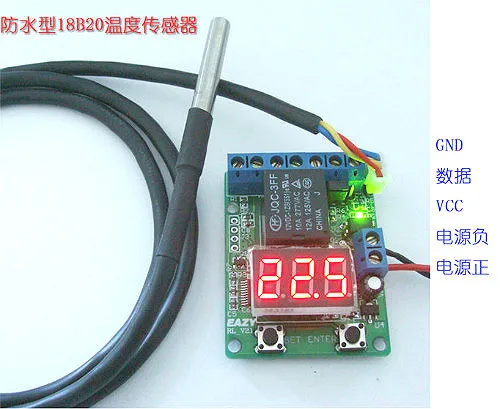

Датчик температуры DS18B20 в режиме реального времени и температура окружающей среды через цифровой дисплей, диапазон температур:-55,0~99,9, Точность отображения 0,1, погрешность ± 0,5, более низкая предельная температураТочная настройка режима реле напряженияКогда температура ниже нулевого значения, светодиодный индикатор указывает, что последняя десятичная температура ниже нуля.

Вы можете установить контроль температуры верхней и нижней части спины, так как разница температур слишком велика, чтобы избежать колебаний температуры, что приводит к частым перемещениям реле.

Для установки верхнего и нижнего пределов минус значения, короткое нажатиеНаборЧтобы войти в верхний и нижний пределы, нажмитеНаборЧерез три секунды отпустите до верхнего или нижнего предела минус значение температуры переключения, светодиодный индикатор указывает на самую правильную температуру десятичного знака минус значение, оплатите Внимание к фактическому значению минус значение верхнего предела температуры ниже, чем нижний предел фактического значения, например, установите фиксированный верхний предел22,5Нижний предел20,5, Затем Переключитесь на верхний предел минус-22,5, Нижний предел-20,5, Затем обнаруженная температура ниже, чем-22,5Считается, что он превышает верхний предел.

Вы можете установитьРежим нагрева или охлажденияЕсли вам нужноТемпература превышает верхний пределРеле стартера, илиТемпература ниже нижнего пределаРеле стартера, может быть переключено нажатием кнопки набора в течение трех секунд и отпустите действие.

P-5 Режим реле времени термостата

Режим «P-5»-это «P-1» релейный режим и «P-4» комбинированный релейный режим термостата, когда вы устанавливаете рабочие параметры таймера в режиме «P-1», введите режим «P-5», чтобы определить таймер контроля температуры для запуска или остановки. Например, установка температуры превышает 55 градусов, через 10 минут после запуска выключения времени, или была отключена. Начальное состояние выключено, чтобы потянуть реле изначально включено, вы можете оставить сообщение.

P-6 реле температурного напряжения

Режим «P-6»-это сочетание режима реле напряжения «P-2» и реле термостата «P-4», управляющие реле в этом режиме работыНужно познакомиться"P-2" реле напряженияУстановка и Настройка "P-4" (отношения "и") Режим реле термостата. Для условий температуры и напряжения, которые достигают реле ("или"), может ваше сообщение, доставка изменится в версии программного обеспечения.

P-7 Режим реле напряжения термостата

Модель "P-7" представляет собой комбинацию "P-3" реле напряжения "P-5" реле времени термостата, управляющие реле в этом режиме работыНужно познакомиться"P-3" реле напряженияУстановите и установите «P-5» Режим реле времени термостата.Нажмите клавишу ввода для переключения температуры дисплея или значения напряжения.

P-8Режим температурной сигнализации

Если"P-1Под "Режим таймера время тягиT1Для0Затем"P-8"Режим при температуре в верхней и нижней ограничительных реле отпускается (или тянет), когда температура выше, чем верхний предел и ниже нижнего предела, реле заряжено (или отпускается), что температура превышает заданное реле диапазона, и"P-4"Верхний и нижний пределы того же режима реле температуры, вы можете указать температуру, нажмитеНаборКнопка в течение трех секунд для переключения температуры превышает установленный диапазон реле заряжен или выпущен.

Если вы"P-1В режиме "настройка времени таймераT1Нет0, Затем"P-8В режиме "превышает температуру верхнего и нижнего предела, реле будет установлено таймером для выполнения действия, например, превышение верхнего и нижнего пределов, и реле3Секунд, а затем отключите или циклический таймер, когда температура возвращается в пределах верхнего и нижнего диапазона реле остается выпущенным (или Потяните).
