Датчик переменного тока трансформатор счетчик электроэнергии (аналог) 5A для Arduino

Датчик переменного тока трансформатор счетчик электроэнергии (аналог) 5A для Arduino

Обзор: материнская плата

Что такое Электронная Кирпич? Электронный Кирпич представляет собой электронный модуль, который может быть собран как лего просто подключение и вне транспортного средства. По сравнению с традиционными Универсальный доски и короткого замыкания модули собран с различные электронные компоненты, Электронный кирпич имеет стандартные интерфейсы, подключи и играй, упрощая строительство прототип печатной самостоятельно. Есть много видов электронных кирпичи, и мы предлагаем более двадцати типов с различными функциями, включая пуговицы, датчики, беспроводные модули, и т. д., функции которого, крышка с датчиком для электродвигательного привода, от Ethernet для беспроводной связи через Bluetooth, и так далее. Мы будем продолжать добавлять больше типа для того, чтобы удовлетворить различные потребности различных проектов.

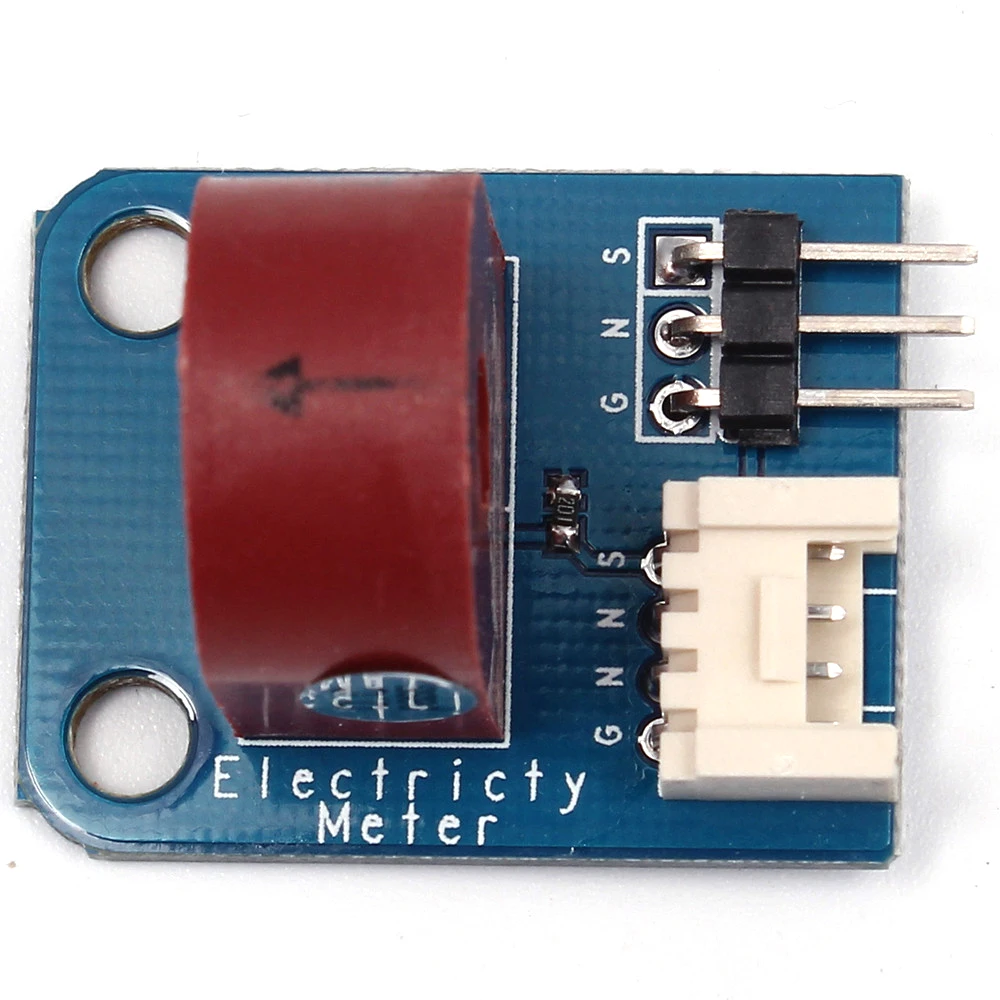

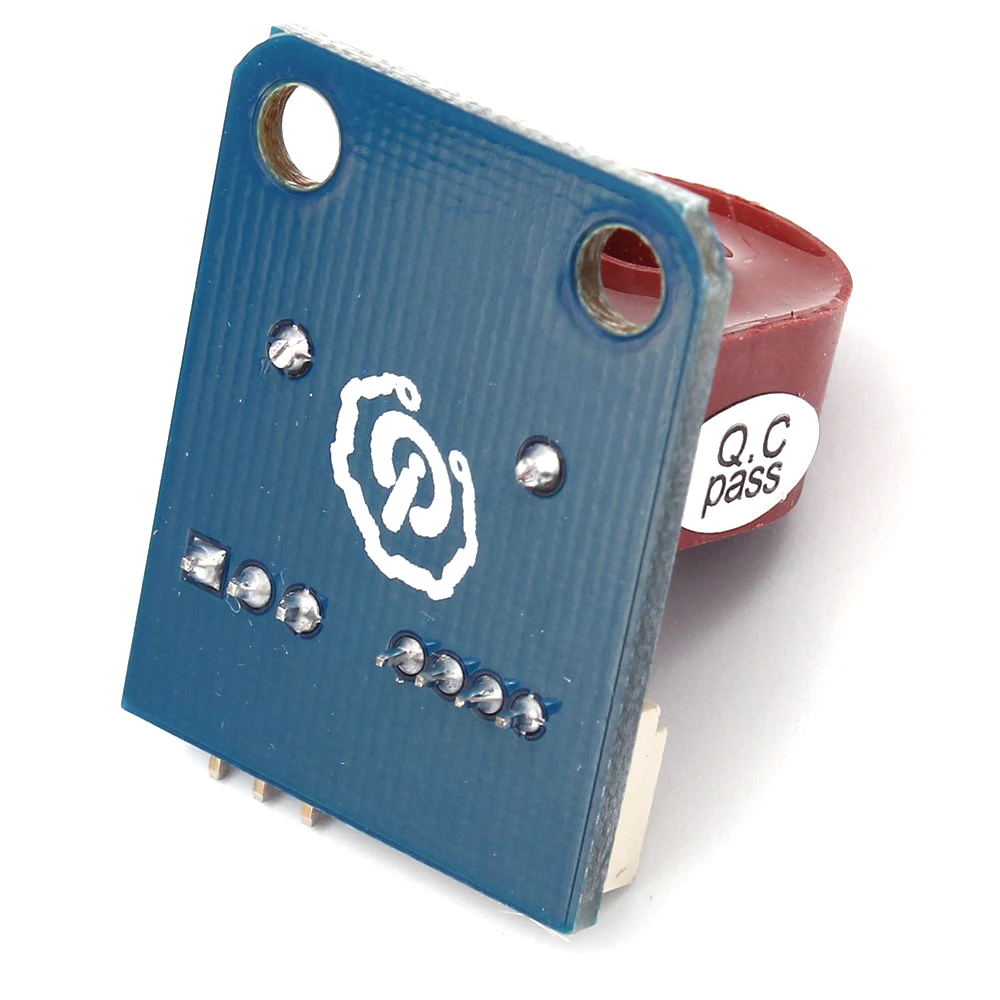

Электронный Кирпич электроэнергии датчик основан на TA12-100 трансформатор тока, который может преобразовать AC сигналов от усиления тока на мелкие кусочки амплитуда сигналов. Максимальный ток, который может быть обнаружен, может достигать 5А, и текущий сигнал может считываться через аналоговый порт ввода/вывода.

Особенности:

1. Подключи и работай, прост в использовании. Совместим с основными 2,54 интерфейсы и 4-контактный Grove интерфейсов на рынке.
2. С использованием стандартных фиксированных отверстий M4, совместимых с M4-standard комплектами, такими как Lego и Makeblock.

Технические характеристики:

1. Размер печатной платы: 30,0 мм X 24,0 мм X 1,6 мм
2. Совместимость с интерфейсами: 2,54 3-контактный интерфейс и 4-контактный роща интерфейс (1)
Примечание:Размер S для детей от с аналоговым выходом порт, G для земли, и за то, что не используется pin-код.

Вы можете использовать следующее:

Текстовый Код:

Ссылка порт S этого датчика подключаться к A0 порта платы, воспользуйтесь следующим образом: читать аналоговые значения. А затем дисплей на компьютере через последовательный порт.

# Определить ELECTRICITY_SENSOR A0/
Поплавок amplitude_current; /
Поплавок effective_value; /
Настройка пустоты ()
{
Серийный. Начинайте (9600);
Pins_init ();
}
Пустая петля ()
{
Int sensor_max;
Sensor_max = getmaxvalue ();
Серийный. Принт ("sensor_max =");
Серийный. println(sensor_max);
/VCC на роща интерфейс датчика составляет 5 В
Amplitude_current = (поплавок) sensor_max/1024*5/200*1000000;
Effective_value = amplitude_current/1,414;
/Минимальные текущее значение может быть обнаружены = 1/1024*5/200*1000000/1.414 = 24,4 (мА)
/Только для синусоидального переменного тока
Серийный. println("амплитуда тока (в ма");
Серийный. println(amplitude_current,1)/только один номер после запятой
Серийный. println («эффективное значение тока (в ма ");
Серийный. println(effective_value,1);
}
Силы pins_init()
{
PinMode (ELECTRICITY_SENSOR вход переменного тока);
}
/* Функция: образец для 1000ms и получите максимум пользы из SIG pin-код */
Int getmaxvalue ()
{
Int sensorvalue;/значением от датчика
Int sensormax = 0;
Uint32_t start_time = millis();
В то время как (millis()-start_time) < 1000)/образец для 1000ms
{
Sensorvalue = analogread (ELECTRICITY_SENSOR);
Если (sensorvalue> sensormax)
{
/* Записать максимальное значение датчика */
Sensormax = sensorvalue;
}
}
Возврат sensormax;

}
