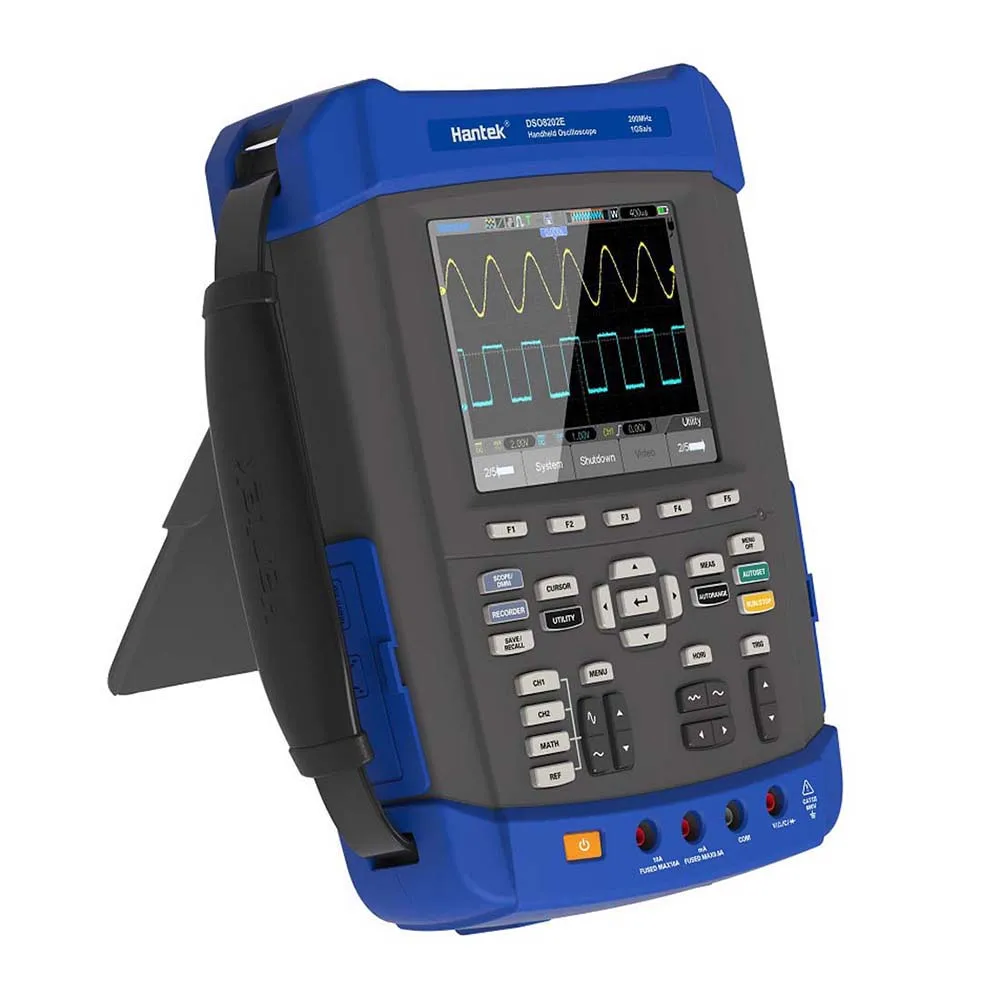

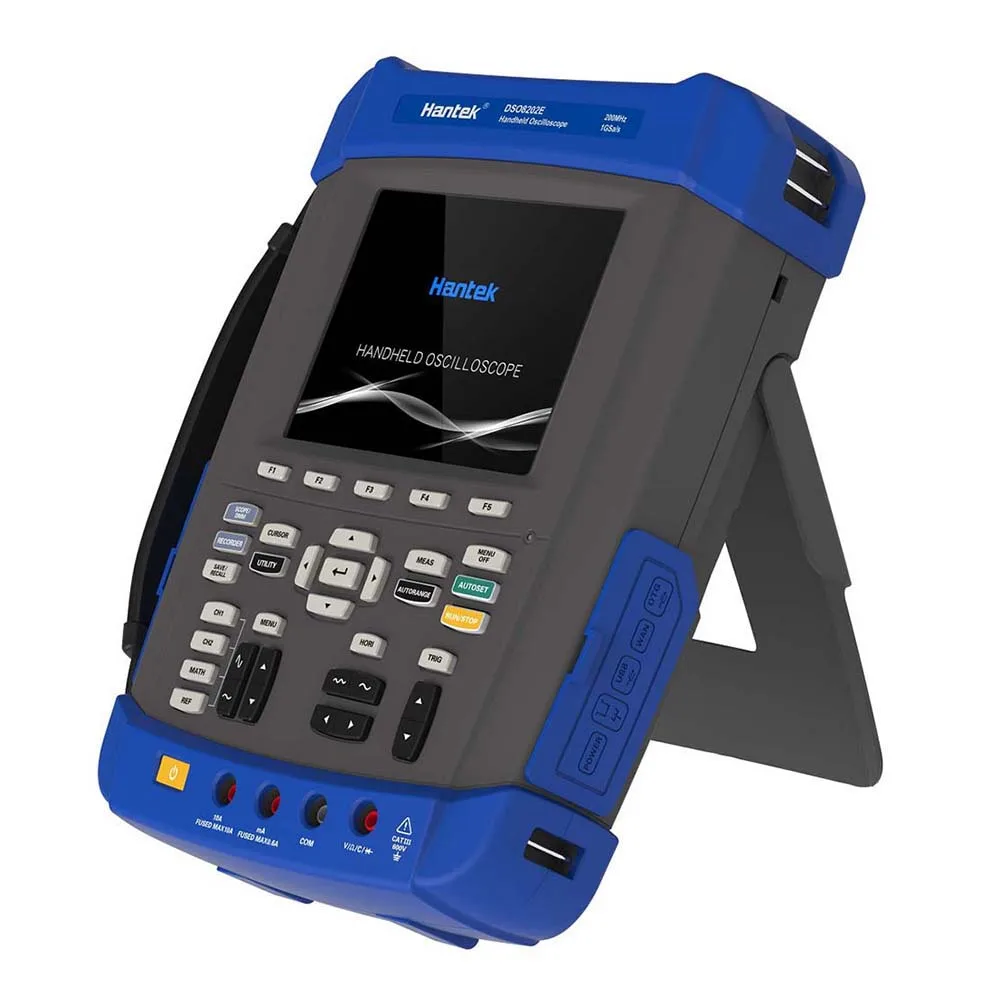

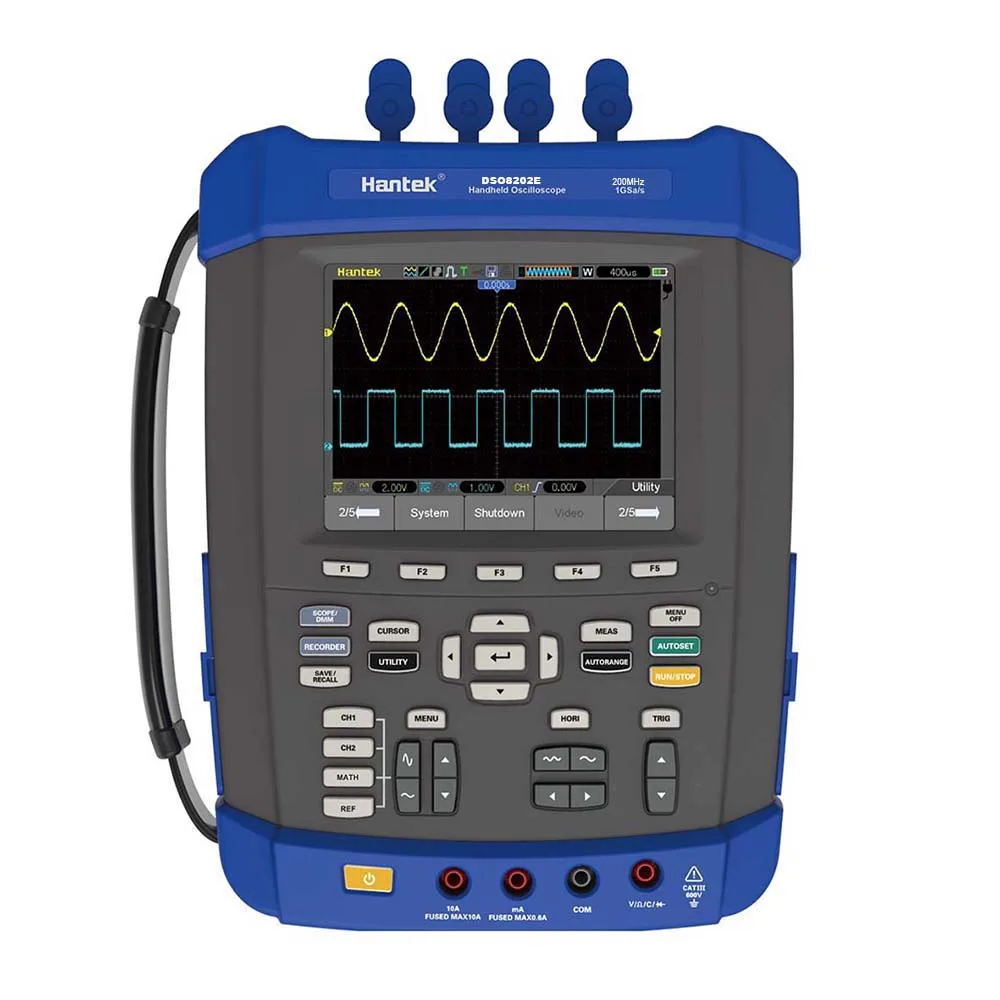

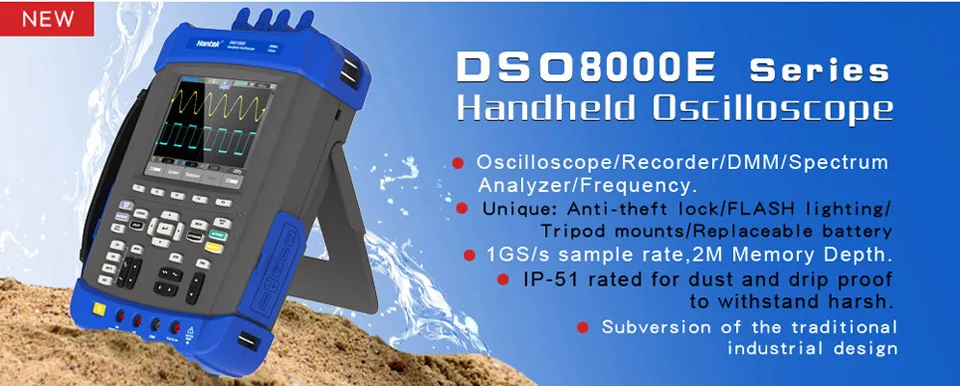

| Модель |
DSO8072E |
DSO8102E |
DSO8152E |
DSO8202E |
| Приобретение |
| Образцы режимов |
Образец в реальном времени |
| Режимы приобретения |
|
| Нормальный |
Только обычные данные |
| Пиковое определение |
Высокочастотный и randon glith захват |
| Среднее |
Wavefom средняя, выбор 4,8,16,32, 64128 |
| Входы |
| Соединительная муфта входов |
AC, DC, GND |
| Входы Impendance |
1MΩ ± 2% ii20пФ ± 3пф |
| Затухание зонда |
1X, 10X |
| Поддерживаемый коэффициент затухания зонда |
1X, 10X, 100X, 1000X |
| Максимальное входное напряжение |
CAT I и CAT II: 300VRMS (10 ×), категория установки;
CAT III: 150VRMS (1 ×) |
| Горизонтальная система |
| Диапазон скорости образца |
1GS/s |
| Интерполяция формы волны |
(Sin x)/x |
| Длина записи |
2 м |
| Диапазон сек/Див |
4ns/div ~ 2000s/div, в a2, 4, 8 последовательностей |
2ns/div ~ 2000s/div, в a2, 4, 8 последовательностей |
Частота образцов и
Точность времени задержки |
± 50ppm на любой≥Интервал времени 1 мс |
| Диапазон скорости сканирования |
4ns/div до 8ns/div; (-8div x s/div) до 40 мс;
20ns/div до 80 μs/div;(-8div × S/div) до 40 мс;
200 мкс/див до 40 с/див;(-8 див × с/див) до 400 с; |
2ns/div to10ns/div;(-4div ×s/div) до 20 мс; |
Точность измерения времени Delta
(Полная полоса пропускания) |
Одиночный снимок, нормальный режим: ± (1 интервал образца + 100ppm × Чтение + 0.6ns);
> 16 средних значений: ± (1 интервал образца + 100ppm × Чтение + 0.4ns);
Интервал образца = s/div ÷ 200 |
| Вертикальная система |
| Вертикальное разрешение |
8-бит, все каналы в выборку одновременно |
| Диапазон вольт |
2 мВ/деление до 100V/div при вводе с байонетным коаксиальным разъемом |
| Полоса пропускания |
70 МГц |
100 МГц |
150 МГц |
200 МГц |
| Время подъема на BNC (Типичный) |
5ns |
3.5ns |
2.3ns |
1.8ns |
Аналоговая полоса пропускания
Нормальный и средний
Режимы на BNC или с зондом,
Соединитель постоянного тока |
± 400 В (100 в/div-20V/див);
± С алюминиевой крышкой, 50В (10V/div-5V/div);
± 40V(2V/div-500mV/div);
± 2 в (200 мВ/div-50mV/див);
± 400мв (20мв/div-2mV/див); |
| Математика |
+, -, *, /, FFT |
| FFT |
Окна:Hanning, Flatop, Rectamgular, Bartlett, Blackman; 1024 точка образца |
| Ограничение полосы пропускания |
20 МГц |
| Низкочастотная характеристика (-3 дБ) |
≤ 10 Гц на BNC |
| Точность усиления постоянного тока |
± 3% для нормального или среднего режима приобретения, от 100 в/див до 10 мВ/див.
± 4% для нормального или среднего режима приобретения, 5мв/див до 2МВ/див. |
Точность измерения постоянного тока,
Средний режим приобретения |
Тип измерения: среднее≥16 сигналов с вертикальным положением при нуле
Точность: ± (3% × Чтение + 0.1div + 1МВ) при выборе 10 мВ/div или больше.
Тип измерения: среднее≥16 сигналов с вертикальным положением не на нуле
Точность: ± [3% × (Чтение + вертикальное положение) + 1% вертикального положения + 0.2div]. |
Повторяемость измерений вольт,
Средний режим приобретения |
Дельта вольт между любыми двумя средними ≥ 16 волнами, приобретенными при одинаковой настройке и условиях окружающей среды |
| ТРИГГЕРНАЯ система |
| Типы триггеров |
Края, видео, пульс, наклон, со временем, альтернатива |
| Источник запуска |
CH1, CH2, линия переменного тока |
| Режимы запуска |
Авто, нормальный, одиночный |
| Тип Муфты |
DC, AC, HF Reject, LF Reject, Noise Reject |
Чувствительность триггера
(Тип триггера кромки) |
DC(CH1,CH2):
1div от DC до 10MHz; 1.5div от 10MHz до 100MHz; 2div от 100MHz до Full;
AC: смягчает сигналы ниже 10 Гц;
Отклонение ВЧ: ослабляет сигналы выше 80 кГц;
LF отклонение: так же, как и лимиты постоянного тока для частот выше 150 кГц; Ослабляет сигналы ниже 150 кГц. |
| Диапазон уровня триггера |
CH1/CH2: ± 8 делений от центра экрана; |
| Точность уровня триггера (типичная) точность для сигналов с увеличением и падением раз ≥ 20ns |
CH1/CH2: 0.2div × Вольт/div в пределах ± 4 деления от центра экрана; |
| Установите уровень до 50% (Типичный) |
Работает с входными сигналами ≥ 50 Гц |
| Триггер видео |
|
| Тип видео триггера |
CH1, CH2: пиковая-пиковая амплитуда 2 делений; |
| Форматы сигналов и частоты поля |
Поддержка NTSC, PAL и SECAM систем вещания для любого поля или любой линии |
| Диапазон Holdoff |
100ns ~ 10s |
| Триггер ширины импульса |
|
| Режим триггера ширины импульса |
Триггер при (< , >, =, или ≠); Положительный пульс или отрицательный пульс |
| Импульсная ширина триггера |
Равный: осциллограф срабатывает, когда Задняя кромка импульса пересекает уровень триггера.
Не равен: если Пульс более узок, чем указанная ширина, то Точка запуска является задней кромкой. В противном случае осциллограф срабатывает, когда пульс продолжает работать дольше времени, указанного в ширине импульса.
Меньше, чем: точка триггера является задней кромкой.
Больше (также называется триггером сверхурочной работы): осциллограф срабатывает, когда пульс продолжает дольше времени, указанного как ширина импульса |
| Диапазон ширины импульса |
20NS ~ 10s |
| Спусковой механизм |
|
| Режим запуска наклона |
Триггер, когда (< , > , =, или ≠ ); Положительный наклон или отрицательный наклон |
| Точка спуска наклона |
Равный: осциллограф срабатывает, когда наклон волны равен установленному наклону.
Не равен: осциллограф срабатывает, когда наклон волны не равен установленному наклону.
Меньше: осциллограф срабатывает, когда наклон волны меньше установленного уклона.
Больше: осциллограф срабатывает, когда наклон формы волны больше установленного уклона. |
| Диапазон времени |
20NS ~ 10s |
| Триггер сверхурочной работы |
|
| Со временем Modee |
Поднимающаяся кромка или опускающаяся кромка |
| Диапазон времени |
20NS ~ 10s |
| Альтернативный триггер |
|
| Триггер на CH1 |
Внутренний триггер: кромка, ширина импульса, видео, наклон |
| Триггер на CH2 |
Внутренний триггер: кромка, ширина импульса, видео, наклон |
| Триггер счетчик частоты |
|
| Разрешение считывания |
6 цифр |
| Точность (типичная) |
± 30ppm (включая все Частотные ошибки и ± 1 погрешность) |
| Частотный диапазон |
AC в сочетании, от 4 Гц минимум до номинальной полосы пропускания |
| Источник сигнала |
Ширина импульса или кромки режима запуска: все доступные источники триггера
Счетчик частоты измеряет источник триггера в любое время, в том числе, когда поглощение осциллографа происходит из-за изменений в состоянии работы или приобретения одного события съемки завершено.
Режим триггера ширины импульса: осциллограф считает импульсы значительной величины внутри окна измерения 1s, которые квалифицируются как срабатывающие события, например, узкие импульсы в пульсе PWM, если установлен режим <и ширина устанавливается в относительно небольшое время.
Режим триггера кромки: осциллограф считает все края достаточной величины и правильность полярности.
Режим запуска видео: счетчик частоты не работает. |
| Измерение |
| Измерение курсора |
Руководство: разница напряжения между курсорами:ΔV
Разница во времени между курсорами:ΔT
ВзаимныйΔT в Hertz (1/ΔT);
Отслеживание: вальтаж и время в точке волны; |
| Автоматическое измерение |
Частота, период, среднее, Pk-Pk, Cycli RMS, минимальное, максимальное, время подъема, время падения, + ширина импульса,-ширина импульса, Delay1-2Rise, Delay1-2Fall, + обязанность, -Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, |
| Режим генератора сигналов |
| Диапазон Frenquency |
1 Гц (DC)~ 25 МГц |
| Часы DAC |
2K ~ 200 МГц Регулируемый |
| Глубина памяти |
4KSa |
| Вертикальное разрешение |
12 бит |
| Стабильность |
<30ppm |
| Амплитуда |
± 3,5 V Макс. |
| Выходное сопротивление |
50 Ом |
| Выходной ток |
50мА Ipeak = 50мА |
| Полоса пропускания системы |
25 м |
| Гармонические волновые искажения |
-50dBc(1 кГц), -40dBc(10 кГц) |
| Общие характеристики |
| Разрешение дисплея |
640 горизонтальных 480 вертикальных пикселей |
| Контрастность дисплея |
Регулируемый (16 зубчатых колес) с индикатором хода |
| Выход компенсатора зонда |
|
| Выходное напряжение (типичное) |
Около 2Vpp в≥Нагрузка 1MΩ |
| Частота (типичная) |
1 кГц |
| Источник питания |
|
| Напряжение питания |
AC Вход: 100-240VACRMS,0.6A MAX,50 Гц ~ 60 Гц; Постоянного тока Выход элемент питания: 9V,2A |
| Энергопотребление |
<30 Вт |
|
|
