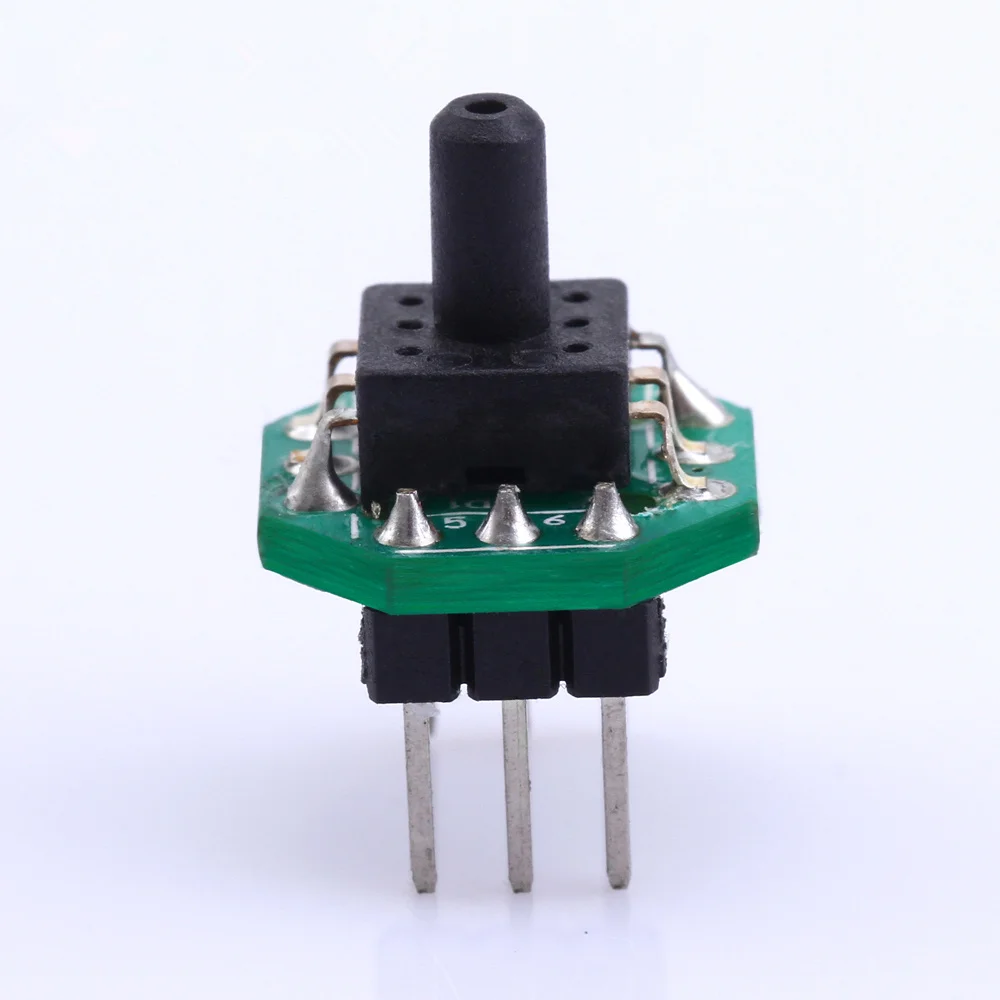

Датчик давления газа 0 5-4 5 в модуль передатчика положительное отрицательное
989,16 руб.
Новое поступление
3 контакта потенциальный сенсорный модуль перкуссионный для Arduino стартовый
13,49 руб.
Бесплатная доставка! Электронные датчики магнитного поля Hall 44E/Магнитное
223,31 руб.
Модуль PDP 4921QP1041B фотомагнитный датчик плазменного модуля | Электронные
1 327,12 руб.
Новый высококачественный датчик приближения XS4P12NB340 XS4P12PB340 Schneider | Электронные
1 687,56 руб.
Ультразвуковой датчик ks103 для модуля робота 1 см-8 м 485 дюйма интерфейс i2C
2 415,94 руб.
Быстрая бесплатная доставка 200 шт./лот NTC датчик термистора и температуры 10k 1% 3950
Завеса MC-38 MC38 проводной двери окна Сенсор 30 мм Удлинение проволоки случайно
42,71 руб.
Amy Electronic Store
Магазина Amy Electronic Store работает с 17.07.2015. его рейтинг составлет 93.77 баллов из 100. В избранное добавили 2722 покупателя. Средний рейтинг торваров продавца 4.7 в продаже представленно 4901 наименований товаров, успешно доставлено 6713 заказов. 1235 покупателей оставили отзывы о продавце.
Характеристики

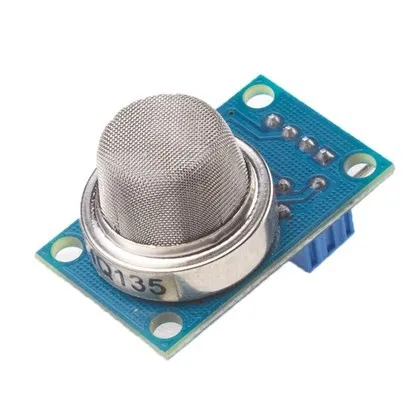

2 шт./лот MQ-135 D14 Датчик качества воздуха модуль датчика/MQ135 обнаружения |
История изменения цены
*Текущая стоимость уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-19-2026 | 0.60 руб. | 0.5 руб. | 0 руб. |
| Feb-19-2026 | 0.9 руб. | 0.69 руб. | 0 руб. |
| Jan-19-2026 | 0.50 руб. | 0.16 руб. | 0 руб. |
| Dec-19-2025 | 0.99 руб. | 0.35 руб. | 0 руб. |
| Nov-19-2025 | 0.46 руб. | 0.81 руб. | 0 руб. |
| Oct-19-2025 | 0.12 руб. | 0.9 руб. | 0 руб. |
| Sep-19-2025 | 0.82 руб. | 0.28 руб. | 0 руб. |
| Aug-19-2025 | 0.83 руб. | 0.23 руб. | 0 руб. |
| Jul-19-2025 | 0.17 руб. | 0.57 руб. | 0 руб. |
Описание товара
[Краткое Описание]
Один, размер: x20мм x23мм X Длина 32 мм ширина X высота
Два, основной чип: MQ-135, LM393 газовый датчик
Три, рабочее напряжение: 5 В постоянного тока
Четыре, особенности:
1, с индикатором выхода сигнала.
2, двойной сигнал (аналоговый выход и TTL уровень выхода)
3, TTL Выходной сигнал низкого уровня. (когда выход лампы низкого сигнала, может быть непосредственно подключен к микроконтроллеру)
4, аналоговый выход 0 ~ 5 В напряжение, чем выше концентрация более высокого напряжения.
5, окись углерода обладает высокой чувствительностью и хорошей селективностью.
6, имеет длительный срок службы и надежную стабильность
Пять, применение:
Устройство обнаружения окиси углерода для семьи и окружающей среды. Подходит для обнаружения окиси углерода, газа и т. д.
Применимые случаи: обучение микроконтроллеру, электронная конкуренция, разработка продукта, выпускной дизайн...
Объяснение: Этот модуль является MQ-135 датчиком качества воздуха, используйте передний, пожалуйста, теплый около 20 S:
Первый шаг: модуль питания постоянного тока 5 В (обратите внимание, что положительный и отрицательный полюс, в противном случае легко сжечь чип).
Когда вы можете перейти сюда в конце второго шага: если вы выбираете выход, уровень TTL, выходной сигнал может быть непосредственно подключен к микроконтроллеру IO порт или тип NPN Триод для привода реле, потенциометр RP используется для регулирования выходного уровня порога, По следующей схеме анализа, когда датчик обнаружен для измерения газа, компаратор LM393 pin значение напряжения, с датчиком обнаруживается, что концентрация газа пропорциональна значению концентрации, превышающему пороговое значение потенциометра RP, компаратор на 2 фута выше 3 футов. На этот раз компаратор 1 выводит низкий уровень, светодиодные фонари, R3 светодиодная лампа, ограничитель тока резистора, C1 для фильтрующего конденсатора. Датчик выводит низкий уровень, напротив, когда нет сигнала, датчик выводит высокий уровень, равный напряжению источника питания.
Третий шаг: если выбор AOUT, аналоговый выход, так что не является потенциометром, AOUT pin непосредственно к входу AD конвертера или, с одним чипом AD функции, вы можете. Согласно нашему опыту: в нормальной среде, а именно: среда без измеренного газа, значение выходного напряжения датчика-это эталонное напряжение, в это время, выходное напряжение терминала в 1 в, когда датчик обнаруживает газ, напряжение на 0,1 В, концентрация 1 ppm = 1 мг/кг = 1 мг/л = 1 (10-6 * часто используется для экспресс-определения концентрации газа или концентрации раствора., согласно этому параметру можно измерить в микроконтроллере внутри аналоговое значение напряжения преобразуется в значения концентрации. Примечание: Если вы привыкли делать точный инструмент, пожалуйста, купите Стандартный калибровочный инструмент на рынке, в противном случае существует ошибка, потому что соотношение выходной концентрации и напряжения не является линейным, но имеет свойство быть линейным.
Специальное напоминание: Датчик заряжен, необходимо предварительно нагревать 20 s, измеренные данные стабильны, датчик тепла относится к нормальному явлению.) из-за внутреннего электрического нагревательного провода, если горячий не является нормальным.
