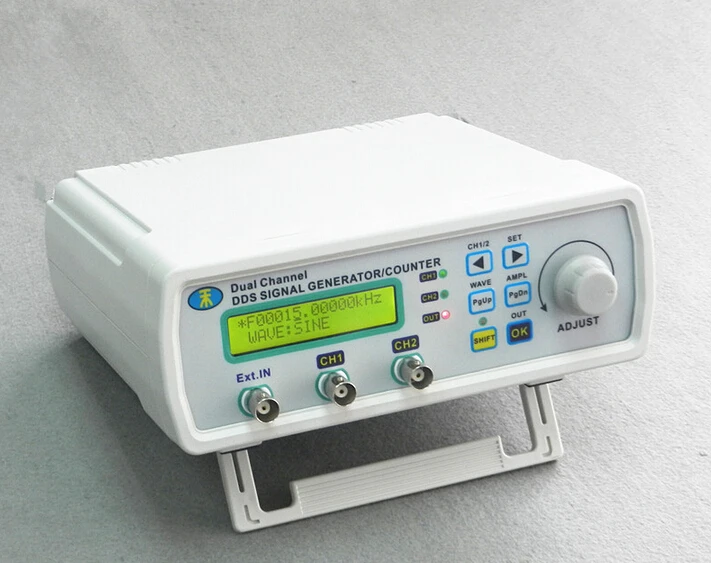

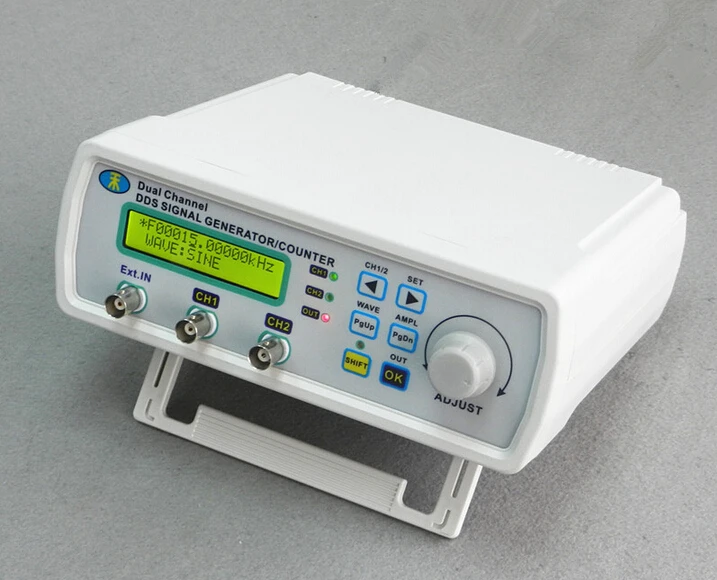

Новый мощность Высокая точность цифровой двухканальный DDS генератор сигналов

---

Mhs-5200p мощность Высокая точность цифровой двухканальный DDS сигнал генератор произвольный генератор сигнала 20 мГц усилитель 80 кГц

Mhs-5200p тип питания DDS произвольный сигнальный генератор сигнала Ming wo Electronics, запущенный в 2015, высокопроизводительный универсальный сигнальный генератор, прибор имеет все особенности mhs-5200a и увеличивает на основе mhs-5200a двухканальный усилитель, таким образом, здесь в основном описываются параметры раздела выходных данных,

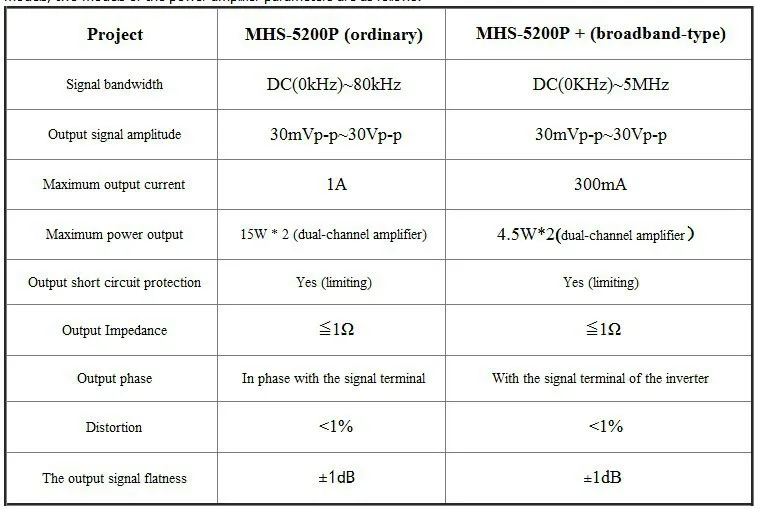

Машина Встроенный модуль питания имеет два варианта, one-это полоса пропускания усилителя 0-80 кГц общего типа (mhs-5200p), другим является 0-5 мГц широкополосный Тип усилителя (mhs-5200p), вы можете выбрать по их потребностям разные модели, две модели параметров усилителя мощности являются следующими:

6 м, 12 м, различие 20 м, 25 м-это различная Максимальная частота синусоидального сигнала, другие особенности такие же. в обычной функции сигнал и любой Сигнал Выходной стороны, mhs-5200p (обычный) и mhs-5200p + (широкополосные) технические показатели одинаковы, мы используем следующее, чтобы представить эту форму подробно:

Например: 5200 P (25 мГц обыкновенный) указывает, что максимальная выходная частота синусоидальной модели машины составляет 25 мГц, частота выходного сигнала усилителя-DC (0 кГц ~ 80 кГц) 5200 P + (25 мГц широкополосные) указывает, что максимальная выходная частота синусоидальной модели машины составляет 25 мГц, мощность усилителя выходного сигнала (0 кГц ~ 5 мГц)

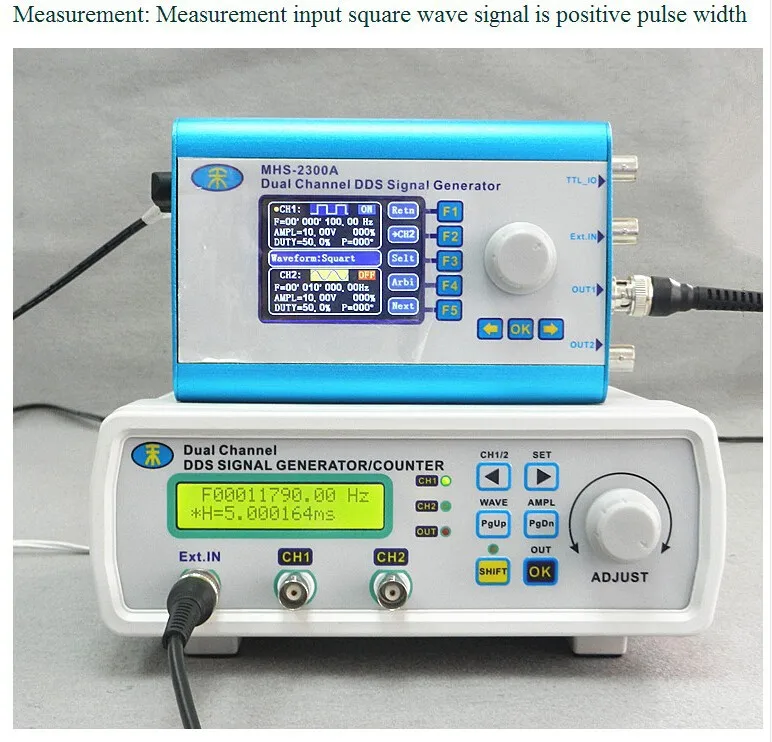

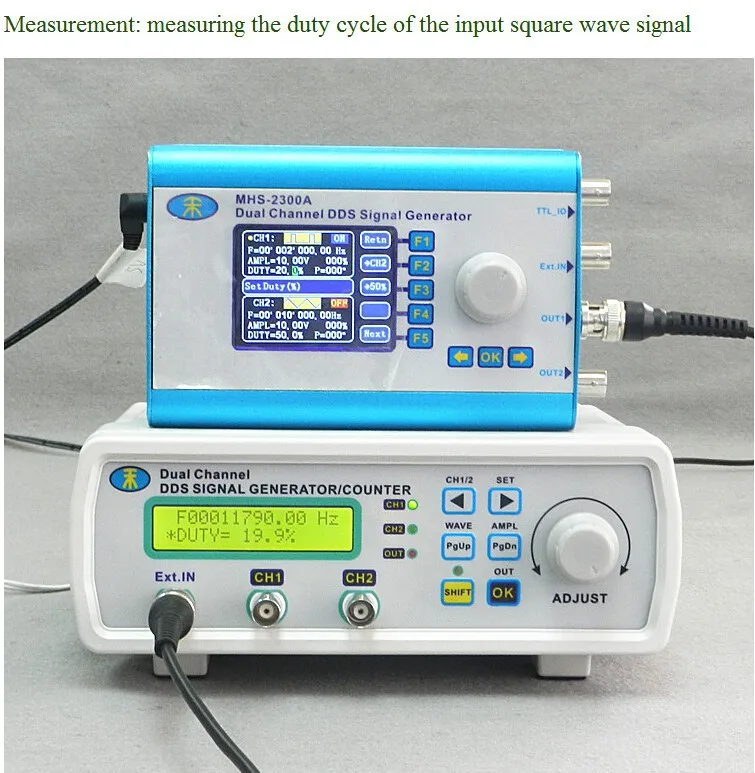

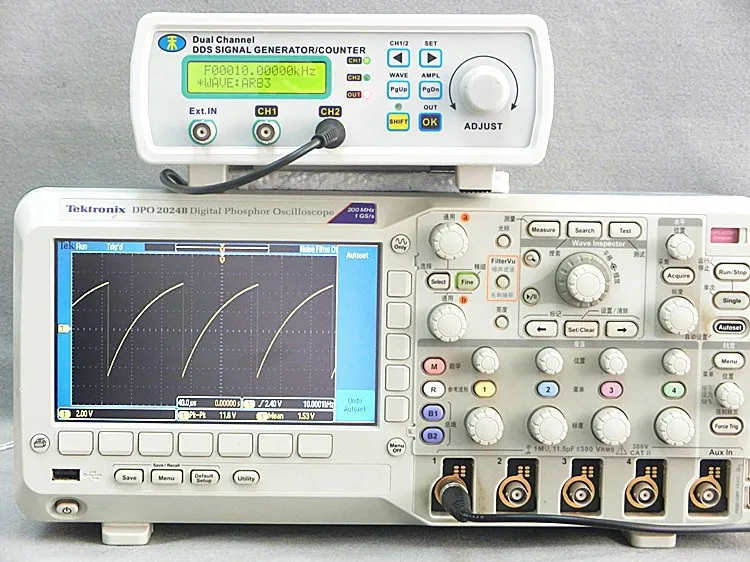

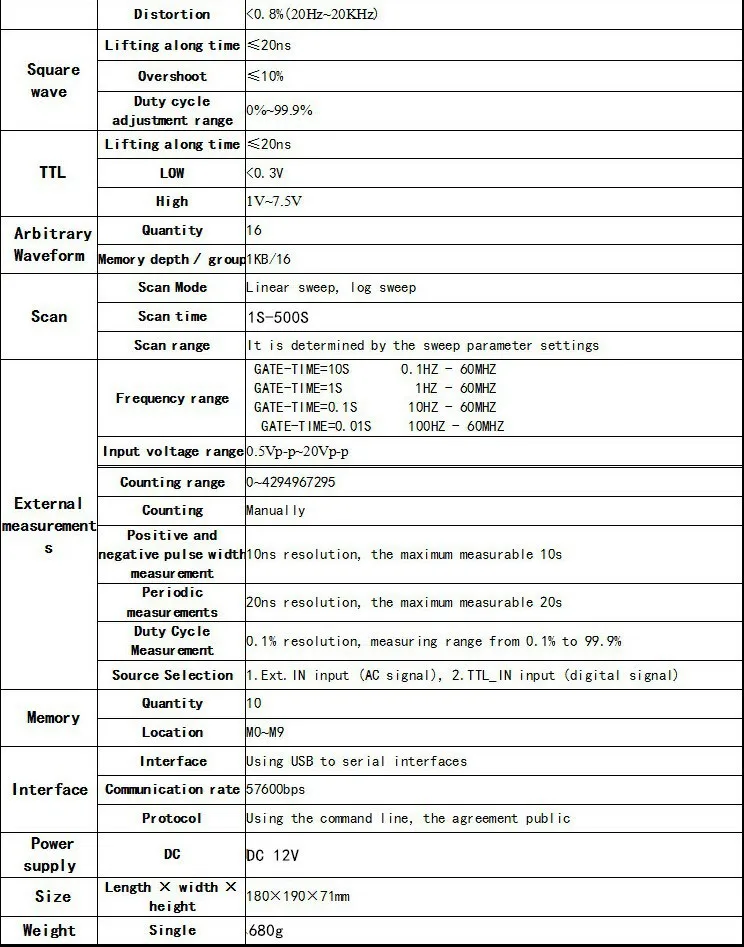

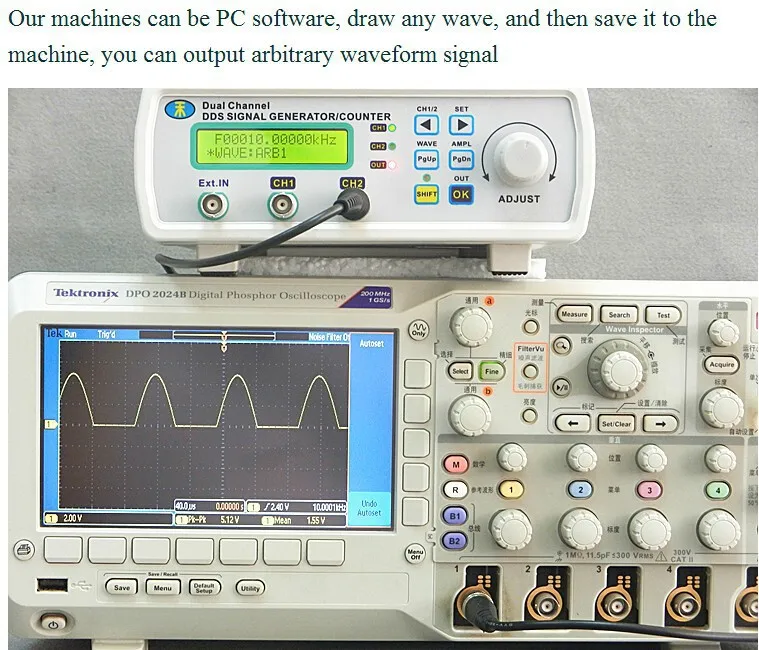

1, технология прямого цифрового синтеза (DDS), FPGA дизайн, низкое энергопотребление; 2, двойной выход, может работать в режиме синхронизации, регулируемый; 3, с до 600 секунд линейной и логарифмической развертки функции развертки; 4, с синусоидальной волной, основной функцией треугольной волны, квадратной волны, Sawtooth rise, падение зуба и переменный срок службы импульсной волны, но также имеет 16 компл. произвольной формы, настроенных пользователем; 5, С m0 ~ M9 в общей сложности 10 компл. параметров сохраненные биты m0 загрузки автоматически переносятся из данных; 6, на 15 мГц или меньше, самый острый из до 15vp-p, более 12 мГц, самый большой до 8vp-p; 7, встроенный сложный-20дБ аттенюатор достигает минимального амплитудного разрешения 1МВ; 8, с 120% ~ + 120% функция предвзятости; 9, импульсный рабочий цикл регулировки точен до 0.1%; 10, с четырьмя колебаниями фазы TTL; 11, имеет Измерение частоты, измерение периода, положительный и отрицательный измерение ширины импульса, d) измерения и функции учета служебных обязанностей; 12, четыре факультативных частоты измерения частоты вращения, которые устанавливают баланс между скоростью и точностью; 13, все параметрические калибровки эквалайзера могут выполняться внутренними процедурами; 14, мощные коммуникационные возможности, полностью открытый протокол связи, вторичное развитие становится очень простым; 15, после подключения с ПК, ПК может использоваться для управления прибором, и может быть отредактирован на произвольной форме сигнала PC, загруженный к инструменту. 16, эта модель машины может быть оснащена увеличением мощности модуля, амплитуда выходного сигнала достигает 30vpp, максимальная Выходная сила тока достигает 1A; Mhs-5200p + Диапазон частот (широкополосный) силовой генератор мощности может быть сделан 0-5 мГц, следующие показывает выходную частоту усилителя-1 мГц, 30vp-p амплитуда синусоидального сигнала волны Mhs-5200p + Диапазон частот (широкополосный) силовой генератор мощности может быть сделан 0-5 мГц, следующие показывает выходную частоту усилителя 3 мГц, 28vp-p амплитуда синусоидального сигнала волны Mhs-5200p + Диапазон частот (широкополосный) силовой генератор мощности может быть сделан 0-5 мГц, ниже показаны Выходная частота усилителя-5 мГц, 30vp-p амплитуда синусоидального сигнала волны Mhs-5200p (обычный) 5 кГц синусоидальный выходный усилитель вождения два низкого напряжения лампы накаливания (5200 P обычный ток можно сделать 1A, способны на фары дальнего света, а 5200 P + максимальный ток широкополосного типа-300мА, так что за рулем этой лампочки, чем эта темная) Mhs-5200p (обычная) Выходная двухпараллельная мощность может достичь максимальной производительности 2А, отметить, что предположение состоит в том, что два канала в параллельной той же выходной частоте, одинаковая Амплитудная и фазовая разница 0 Выходная мощность может быть достигнута в серии два выходного сигнала напряжения максимум 60vp-p, и отметить, что, пока серия двухканальных выходов на той же частоте, одинаковая Амплитудная и фазовая разница в 180 ° (5200 P и 5200 P + широкополосный обычный тип есть вы может достичь) Диапазон частот mhs-5200p (обыкновенная) мощность генератора сигнала может делать 0-80 кГц, следующая цифра показывает мощность усилителя выходной частоты-15 кГц, пиковое значение 30vp-p Синусоидальная волна Выходная частота усилителя составляет 50 кГц, пиковое значение 10vp-p Синусоидальная волна

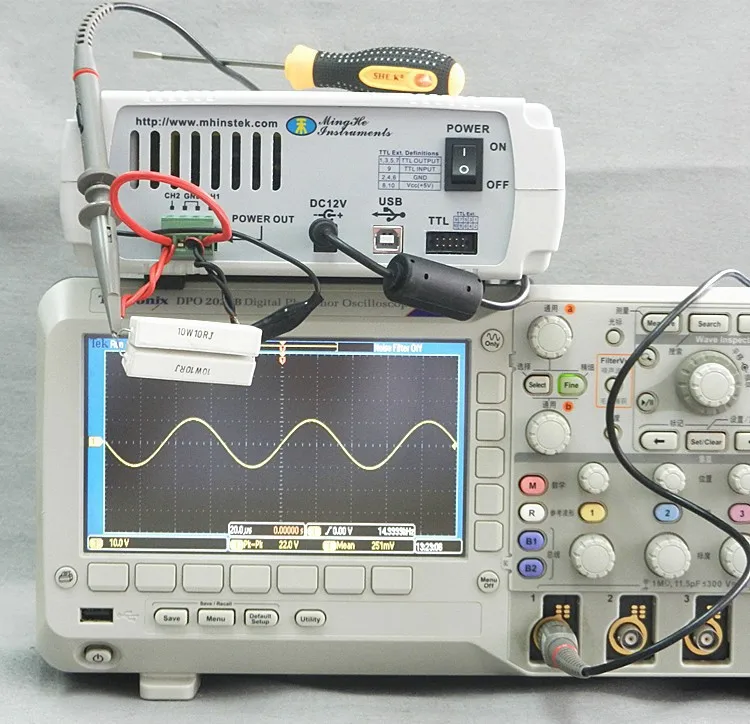

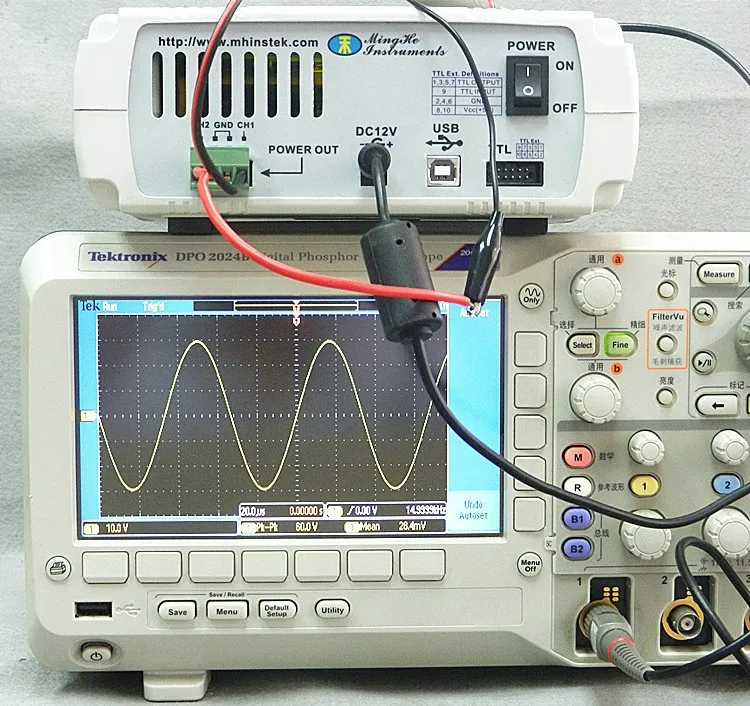

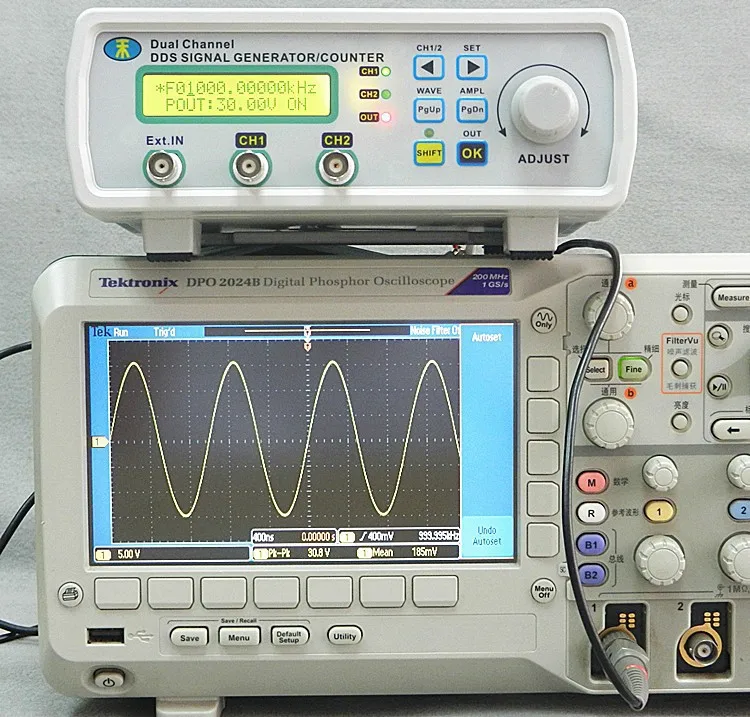

Общая функция сигнала выходного сигнала, площадь волны все еще очень хорошая, мы говорим с картинками

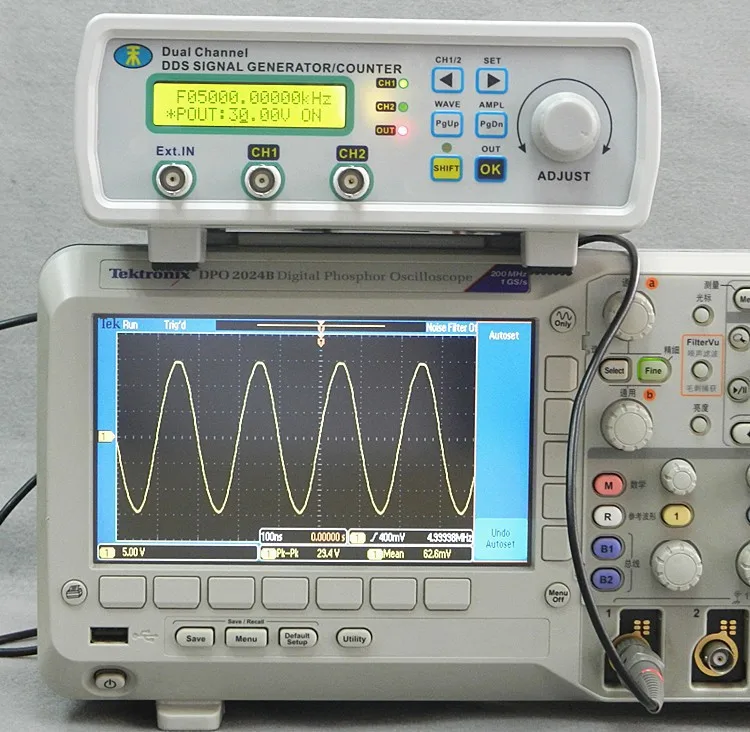

Двойной одновременный выход 15 кГц, пиковое значение 5vp-p sine Wave

Двойной одновременный выход 15 кГц, пик к пиковой площади волны 5vp-p

Двойной одновременный выход 15 кГц, пиковое значение треугольной волны 5vp-p

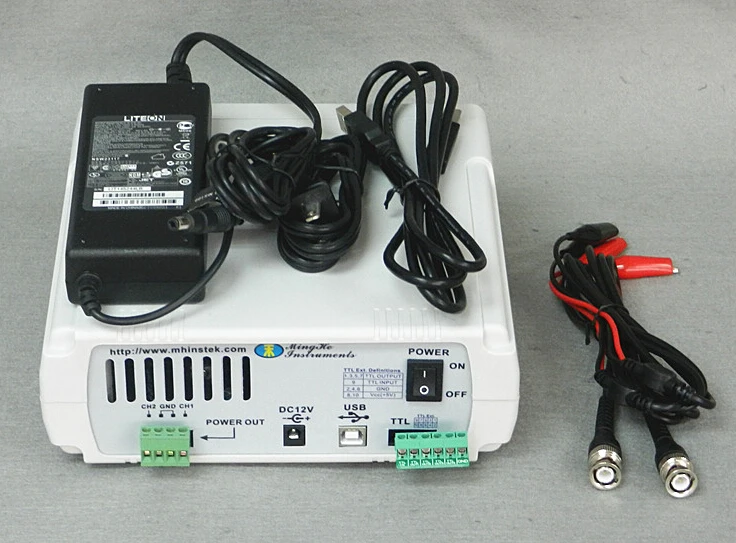

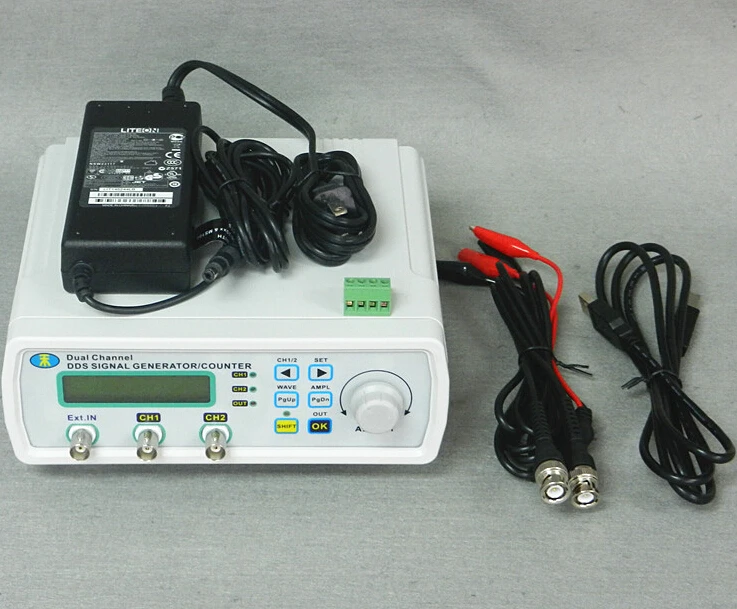

1x MHS-5200P 25 мГц

1X кабель USB

1X зарядное устройство

1X CD

1 xtest линии
