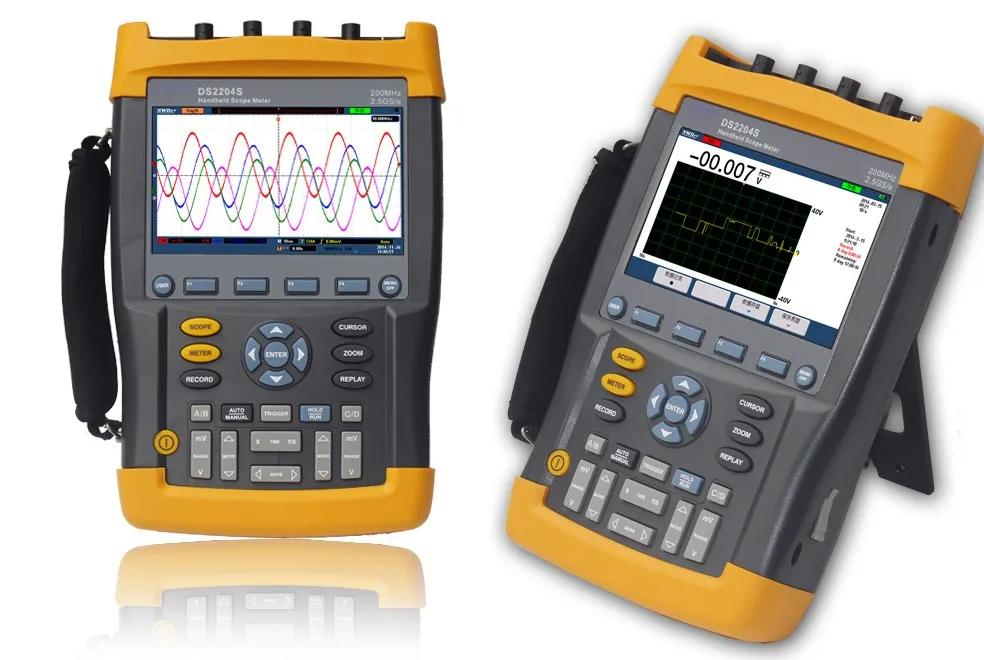

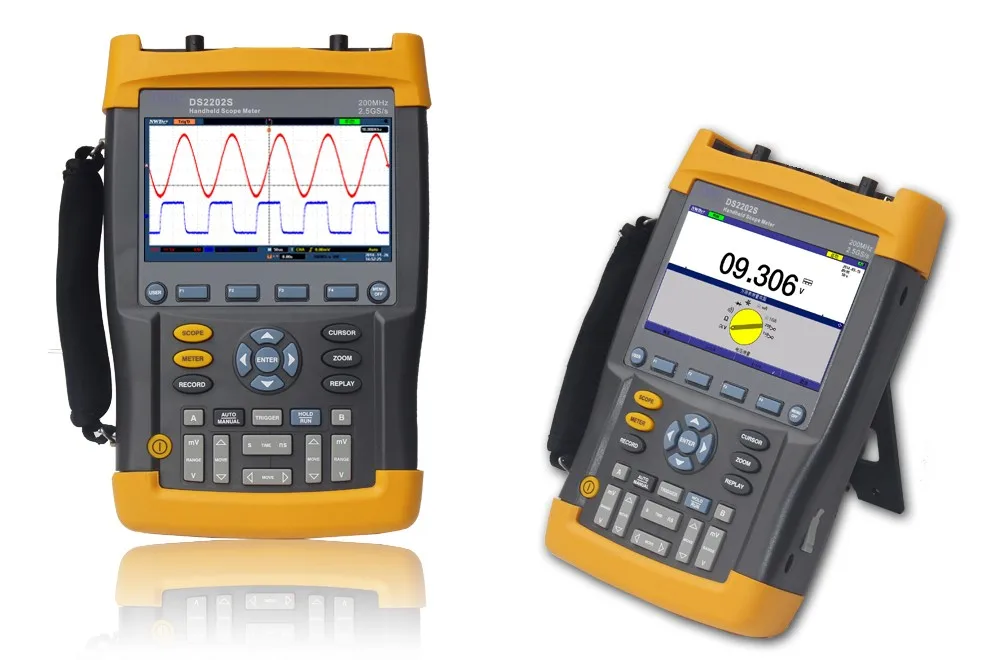

Портативный цифровой запоминающий осциллограф DS2102 2 канала 100 МГц ГГц/с |

Модель

DS2102

DS2202

DS2102S

DS2202S

DS2104S

DS2204S

Полоса пропускания 100 МГц 200 МГц 100 МГц 200 МГц 200 МГц 200 МГц Время нарастания ≤ 4нс ≤ 4нс ≤ 4нс ≤ 2нс ≤ 2нс ≤ 2нс Частота дискретизации в реальном времени Полоса пропускания 100 МГц, Одноканальный: 2 gs / s; Двухканальный: 1 gs / s

Ниже приведены те же самые"

Полоса пропускания 200 МГц, одноканальный: 2,5 ГС/с; Четыре канала: 1,25 ГС/с Глубина хранения 32 кВтч, 800 кВтч, 8 МПТС, 16 МПТС/канал опционально Изоляционный канал DS2XXX без изоляции, DS2XXXS изоляция аналоговых каналов Максимальная скорость захвата сигналов 100 раз/сек. Декодирование серийной шины Поддержка

Вертикальная система

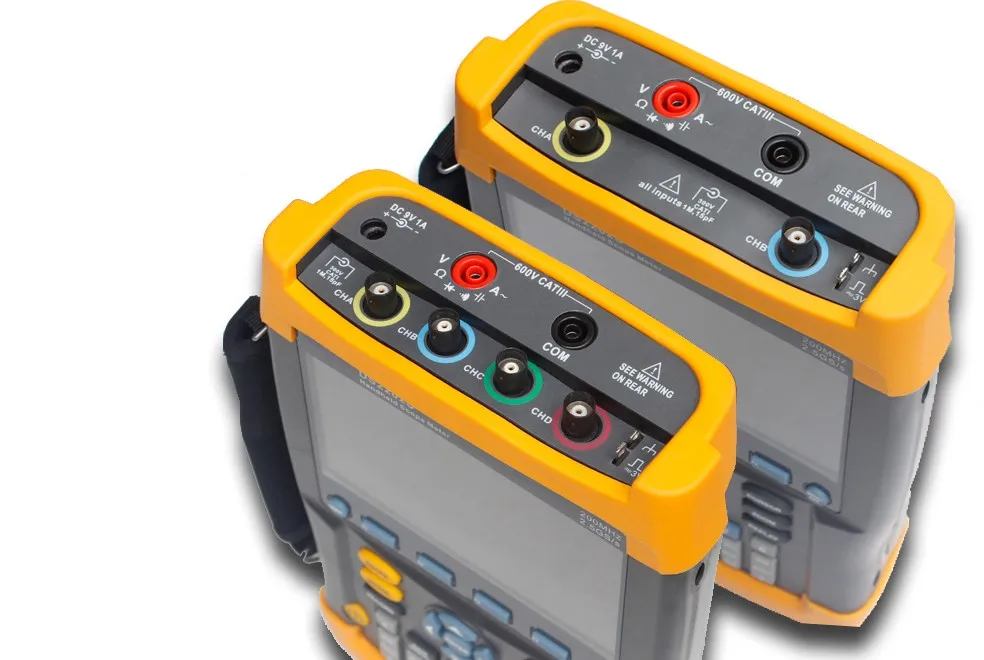

Номер входного канала 2 или 4-канальный осциллограф, мультиметр канал 1 Ограничения полосы пропускания 20 МГц Входная муфта Dc и ac Входное сопротивление 1 m + / - 1% и 15 + pf omega 3 pf параллельно Диапазон входной чувствительности 2 мВ/дел ~ 50В/дел зонд Коэффициент ослабления: 1 x Вертикальное разрешение Восемь Максимальное входное напряжение Изоляционные каналы: CAT IV 600 В, 1000 В II; Изоляция каналов: 300 В CAT III Точность усиления постоянного тока (стандартная) 5 мВ/дел ~ 10В/дел, 2.0%

Уровень системы

Временная база 2ns / div ~ 10s / div Когда диапазон времени задержки 12 - ~ 10 s Точность временной базы 20ppm Режим выборки Нормальный, средний, пиковый Динамическая запись Поддержка Сохраненная Форма волны 10 комплектов точно хранящихся и встроенных usb-накопителей 256 Мб

Система запуска

Тип триггера Край, ширина импульса, логика, серийная шина (UART, LIN, CAN, SPI, I2C) ТРИГГЕРНАЯ муфта Dc, ac, высокая частота, подавление низких частот, подавление шума Режим триггера Автоматический, обычный и одиночный Источник триггера CHA, CHB, CHC, CHD Диапазон подавления триггера 200нс ~ 10С

Измерение

Тип автоматического измерения Двадцать четыре Тип курсора Вертикальный курсор, горизонтальный курсор, подъем и падение вдоль курсора

Математика

Двойная волна Добавить, вычесть, умножить и разделить Настройки окна БПФ Прямоугольный, Хамминг, блэкмен Харрис, хэннинг

В соответствии с характеристиками

Дисплей 6-дюймовый TFT LCD Разрешение 800x480 Это форма сигнала с цифрами Уровень 10x8 вертикальный 75 точек/дел Формат Модель YT XY Послесвечение Автоматический, 250 мс ~ 10 s или выше

Порт ввода-вывода

USB2.0 Подключите ПК

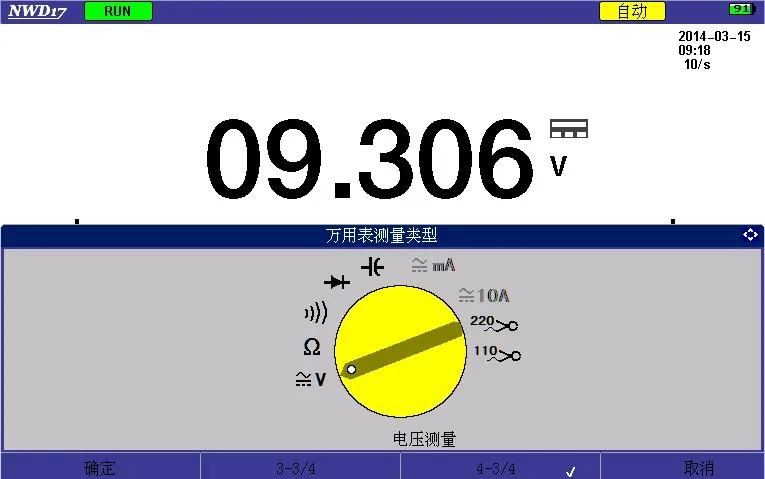

Мультиметр

Тип измерения Напряжение, ток, сопротивление, емкость, Диод и другие 10 видов физических величин Точность измерения Четыре с половиной Измерения в соответствии с Максимальный, минимальный, средний 3 режима отображения, все с меткой времени; Относительное измерение; Автоматическое пребывание; Верхний и нижний предел тревоги

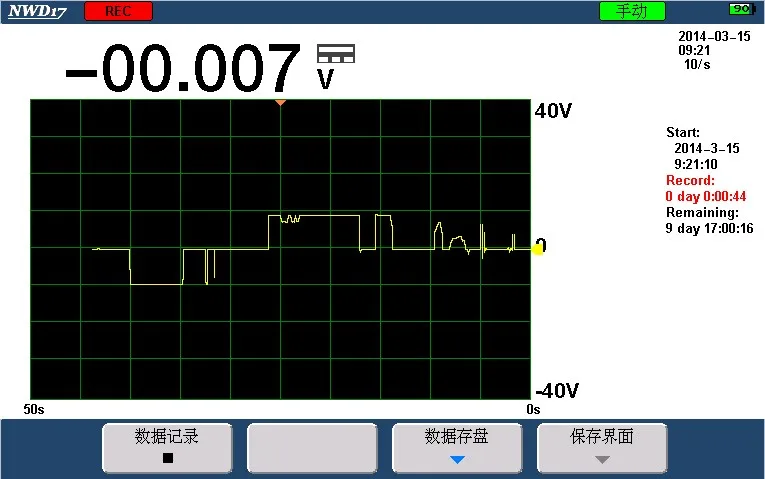

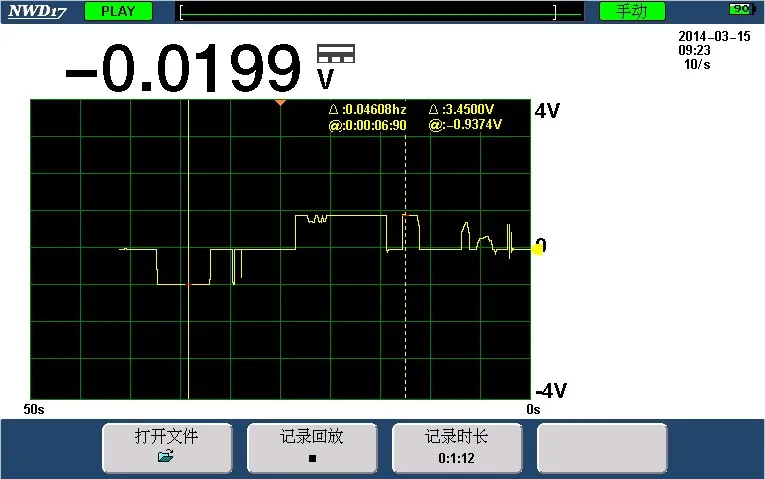

Регистраторы

Запись содержимого Мультиметр, измерение осциллографа, осциллограф Запись временной базы Измерение мультиметра: 10 с/дел ~ 20 мин/дел
Измерение осциллографа: 10 с/дел ~ 20 мин/дел
Осциллограф Форма волны: 100 us / div ~ 2 мин/div Время записи Самые длинные 30 дней

Блок питания

Адаптер Вход: 100-240 В переменного тока, 50-60 Гц,2а; Выход: 9 В постоянного тока,3A Батарея Емкость 7,4 В/4400 мАч, непрерывное время работы 4 ~ 5 часов

Рабочая среда

Температура От-20 до +50 Влажность <85% rh = "">

Механические характеристики

Размеры 254 мм ×160 ммХ60 мм Вес Вес инструмента:1200 г(Включая батарею) Стандартные аксессуары:500 гСтандартная батарея:320 г
