Соленоидный клапан с алюминиевым корпусом армированный пилотом 1/4 дюйма ASCO G551H401

Соленоидный клапан с алюминиевым корпусом армированный пилотом 1/4 дюйма ASCO G551H401

ASCO G551H401 EFG551H401 1/4 "Пилот управляемый тип катушки Алюминиевый корпус электромагнитный клапан

Особенности

1. Моностабильные катушки клапаны имеют TüV EXIDA сертифицированные IEC 61508 функциональные данные безопасности и могут быть использованы до SIL 4 (551/TüV)-SIL 3 (552-553/EXIDA)

2. Клапаны катушки имеют резьбовые соединения порта и интерфейс типа "NAMUR"

3. Тот же клапан катушки может быть адаптирован для 3/2 NC или 5/2 функции для управления двойного действия и одного действия приводов

4. Все Выхлопные порты этого золотистого клапана подключаются, обеспечивая лучшую защиту окружающей среды, особенно рекомендуется для чувствительных районов, таких как чистые помещения, и применения в фармацевтических и пищевой промышленности

5. Клапан обеспечивает защиту окружающей среды от попадания жидкостей, пыли или любых других посторонних веществ (экологически безопасная конструкция)

6. Может быть пилотирован внешне (внешняя поставка пилота воздуха) для преобразования клапана в нулевое минимальное управление путем переворачивания прокладки

7. СОЛЕНОИДНЫЕ клапаны удовлетворяют всем соответствующим директивам ЕС

Общие

Различное давление: 2-10 бар (1 бар = 100 кПа)
Поток (Qv на 6 бар): 1/4 = 700 л/мин
3/8 - 1/2 = 3000 л/мин

Материалы в контакте с жидкостью:
Корпус: алюминий, черный анодированный
Торцевая крышка (пружина): стеклянный PA
Интерфейсные пластины: заполненный стеклом PA
Внутренние части шпулечного клапана: Zamak, нержавеющая сталь, (POM), алюминий
Внутренние детали пилота: см. Специальные страницы каталога соленоида
Крышки пилота: алюминий
Основная труба: нержавеющая сталь
Сердечник и шлейф: нержавеющая сталь
Пружина сердечника: нержавеющая сталь
Уплотнения: бутадиен-нитрильный каучук
Верхний диск: Полиамид (PA)
Держатель диска: POM
Картридж (низкая мощность): сварной, без упаковки AISI 430
Сиденье: цинковый сплав
Вкладыш для сидения: POM
Затенение катушки: Медь
Кольца для мотоциклистов (низкая мощность): PTFE

Дополнительные опции

1. Клапаны, настроенные для внешнего пилотного воздушного потока, TPL 20547
2. Другие Трубопроводные нитки доступны по запросу
3. Соленоид Ex mb/mD (Префикс "PV") может поставляться с различными длинами кабеля
4. Соответствие требованиям "UL", "CSA" и другим местным утверждениям, доступным по требованию.
5. Соответствие стандартам "UL", "CSA" и другим местным утверждениям, доступным по запросу.
6. 1/2 "NPT (Префикс" T ") и M20 x 1,5 (Префикс" ET ") проводы (алюминий или 316 SS доступны для стального соленоидного корпуса

7. Набор крепежных винтов из нержавеющей стали, каталожный номер: 97802212 (серия 551)

8. Набор из двух редукторов выхлопных газов, G1/8, каталожный номер: 88100344 (серия 551)

Установка

1. Многоязычные инструкции по установке включены в wach valve
2. СОЛЕНОИДНЫЕ клапаны можно установить в любом положении, не влияя на работу
3. 3/2 NC-5/2 шпули клапан поставляется с двумя интерфейсными пластинами с NAMUR спаривания поверхностей. В зависимости от функции (3/2 NC или 5/2), поместите одну из двух пластин на корпус клапана катушки перед установкой на привод

4. Не подсоединяйте подачу давления к выходному порту 3. Конструкция "экологически защищенная" не адаптирована без функции. Свяжитесь с нами для получения функций, доступных в конкретной версии

5. Штифт дюбеля (при необходимости), болты и прокладки являются стандартными поставляемыми
6. IEC 61508 функциональная безопасность (суффикс SL), допустимый диапазон температур: от-40 °C до + 60 °C. Для вероятность сбоя свяжитесь с нами

7. Необходимо подключить трубы или фитинги к выхлопным портам для защиты внутренних частей золотникового клапана и его пневматического оператора, если используется снаружи или в суровых условиях (пыли, жидкостей и т. Д.)

8. Идентификатор подключения резьбовых труб: 8 = NPT (ANSI 1.20.3); G = G (ISO 228/1)

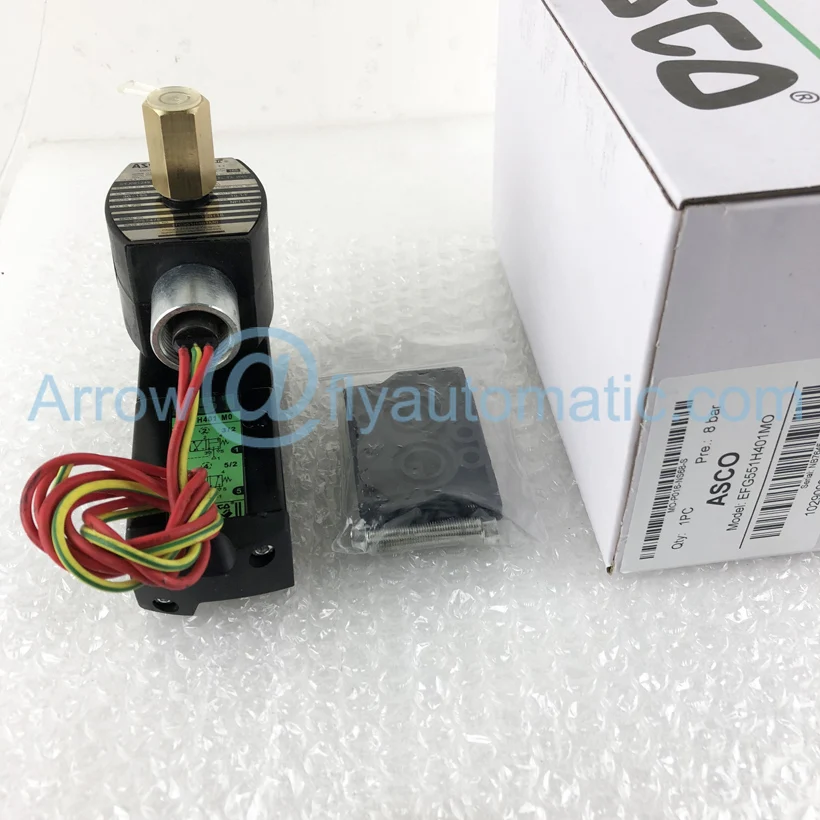

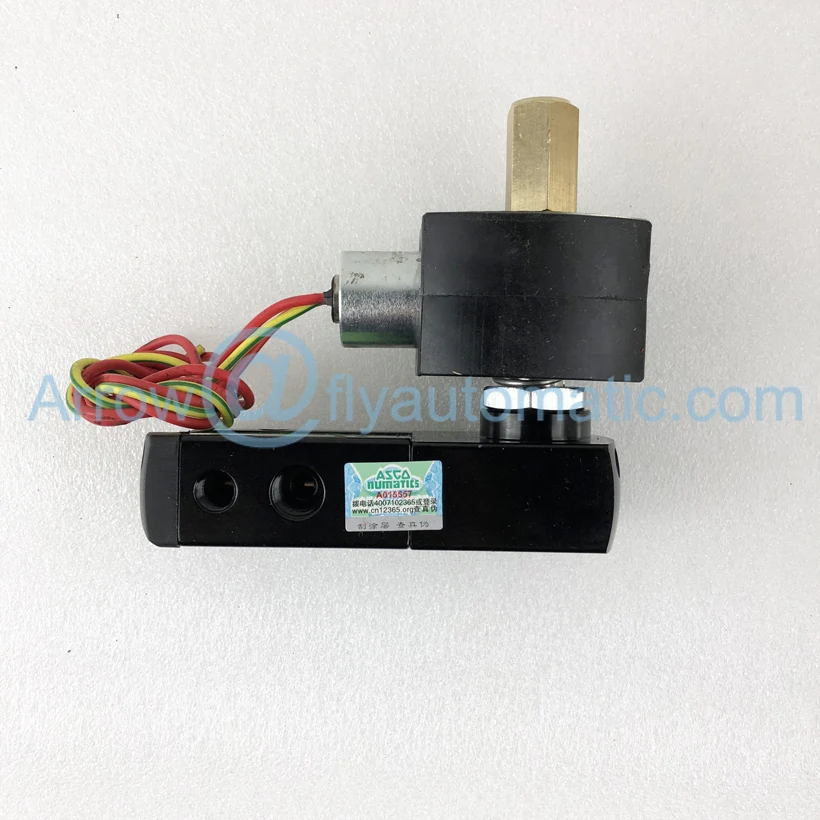

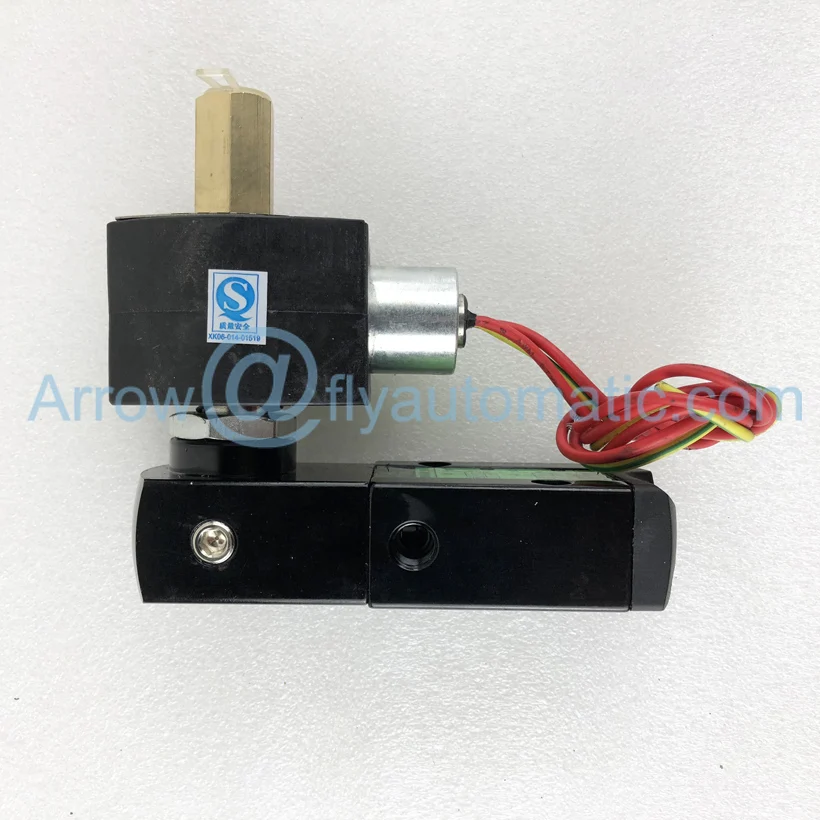

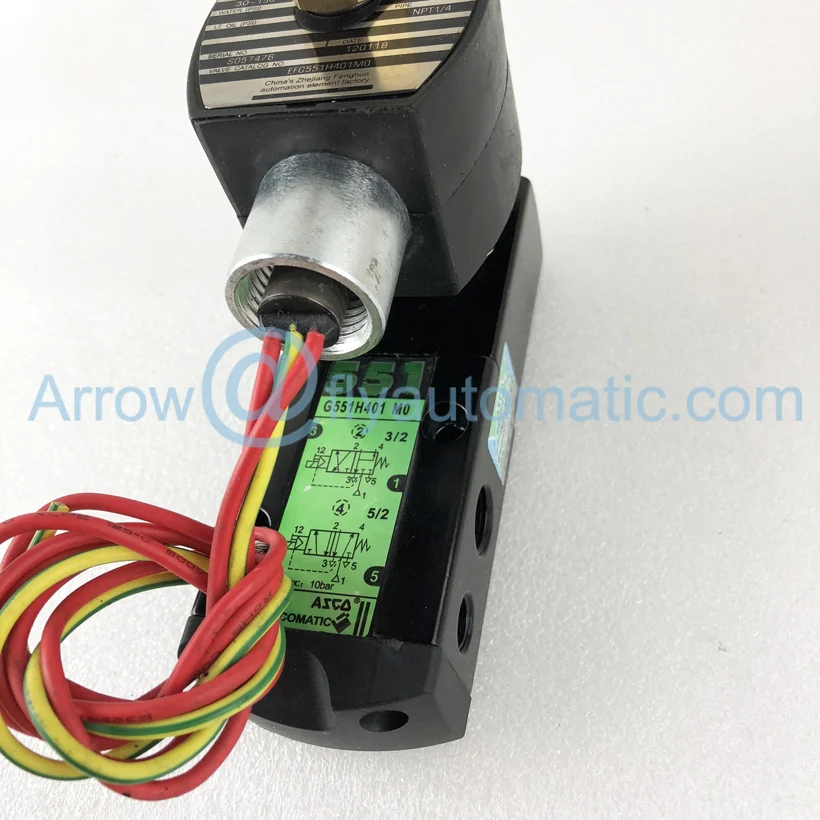

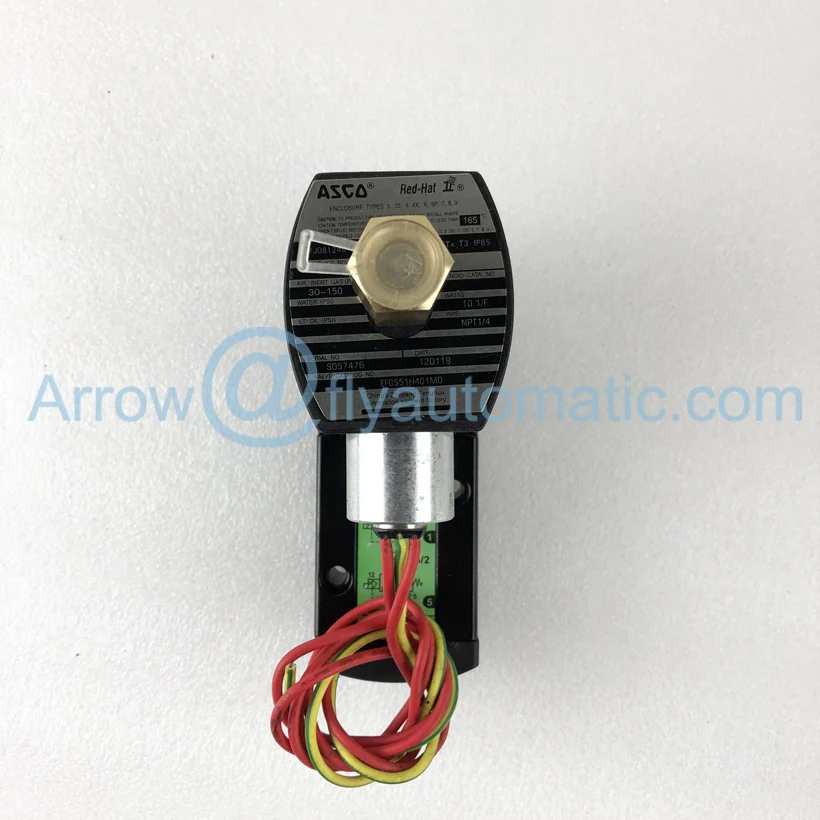

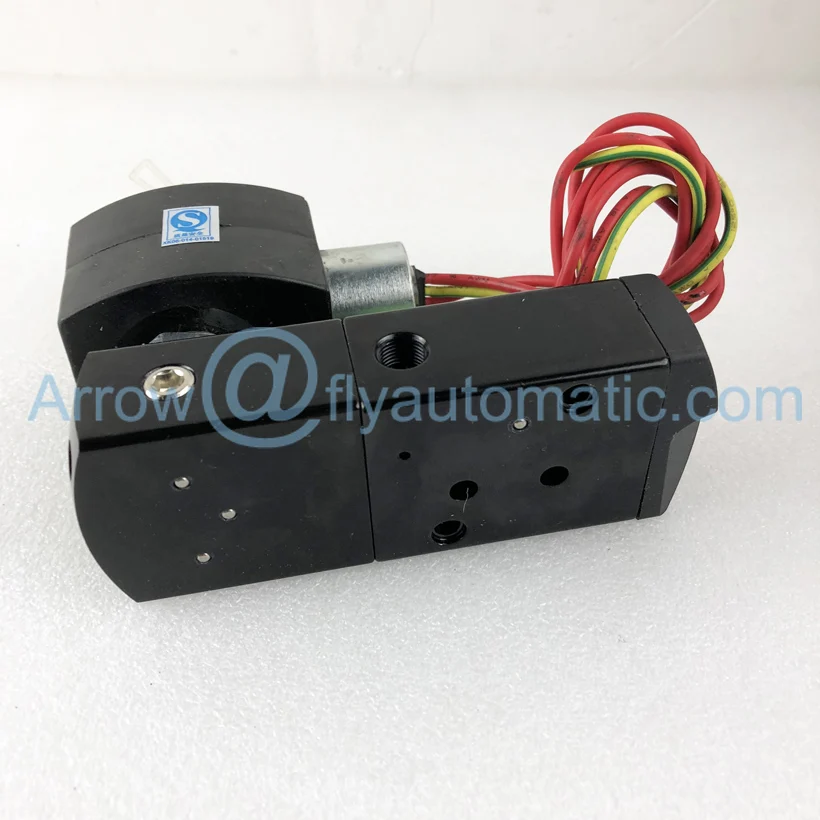

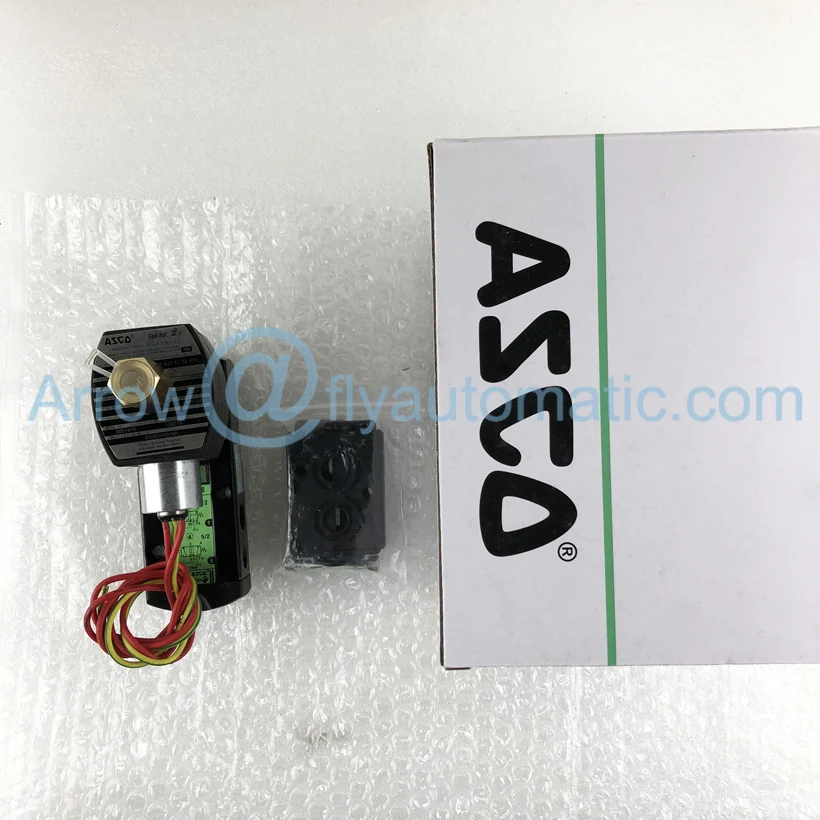

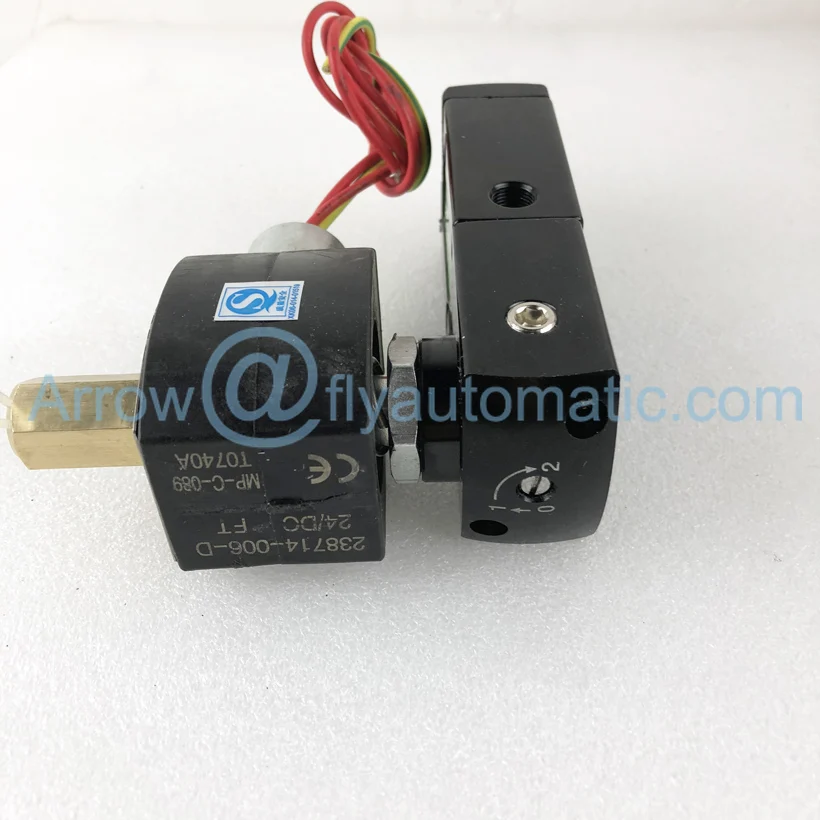

Показано на фотографии
