Voxlink 1080 P 2x1 Переключатель HDMI 2 Вход 1 выход Multi-Viewer PIP коробка переключения

Voxlink 1080 P 2x1 Переключатель HDMI 2 Вход 1 выход Multi-Viewer PIP коробка переключения

Спасибо за покупку данного товара. Для оптимальной производительности и безопасности, пожалуйста, прочитайте эти инструкции тщательно перед подключением, использованием или регулированием этого продукта. Пожалуйста, сохраните это руководство для будущей ссылки.

Я. Введение

Данный продукт является высокой производительностью 2 на 1 мультизрителя. Он поддерживает два высокоточного отображения источника ввода на одном экране. В качестве мультизрителя он может отображаться на одном экране в 4 режимах.

II. Особенности

1.Соответствует стандарту HDMI 1.3a, hdcp 1.2;

2.Поддерживает мультиплексирование HDMI 2-вход и 1-выход и 4 режима дисплея;

3.Поддерживает до 1080 P разрешение высокой четкости;

4.Поддержка Scaler Up, функция Scaler Down;

5.Поддержка multi выходное разрешение;

6.Поддержка цифрового аудио формата LPCM/ac3/dts

III. Вышивка Крестом Пакет

1.HDMI 2x1 мультизритель------------------------------------------------------------------ 1 шт.S

2.5V1A постоянного тока Мощность адаптер ----------------------------------------------------------------- 1 шт.

3.Управление руководство ------------------------------------------------------------------------- 1 шт.

Iv. Технические характеристики

1.Полоса пропускания видео225 мГц [6.75 Гбит/с]

2.Вход Порты2 × HDMI (женский тип)

3.Выход Порты1 × HDMI (женский тип),

4.Аудио выходPcm2, 5.1, 7.1ch, Dolby 5.1, dts5.1

5.Вход Разрешение480i60hz, 480p60hz, 576i50hz, 576p50hz, 720p50/60Гц,

1080i50/60 Гц, 1080p24/30/50/60 Гц, 800x600 @ 60,

1024x768 @ 60, 1280x720 @ 60, 1920x1080 @ 60;

6.Выход Разрешение1080 P, 1080i, 720 P, 1024x768,1360x768

7.ОУР защитыЧеловека Средства ухода за кожей Модель: ± 8 кВ (воздух-Gap разряда)

± 4 кВ (контактный разряд)

8.Питание5 В/1A DC (стандарты США/ЕС, ce/fcc/ul сертифицированы)

9.Размеры70 мм (Вт) ×140mm 140мм (d) (мм (H)

10.Вес300 г

11.Шасси Материал Из металла

12.Шелкография ЦветЧерный

13.Рабочая Температура0 градусов ~ 40Градусов

14.Для хранения ТемператураИ минус; 20Градусов~ 60Градусов

15.Относительная влажность20 ~ 90% RH (не конденсация)

16.Мощность потребление (Макс)10 Вт

V. Управление управления и функции

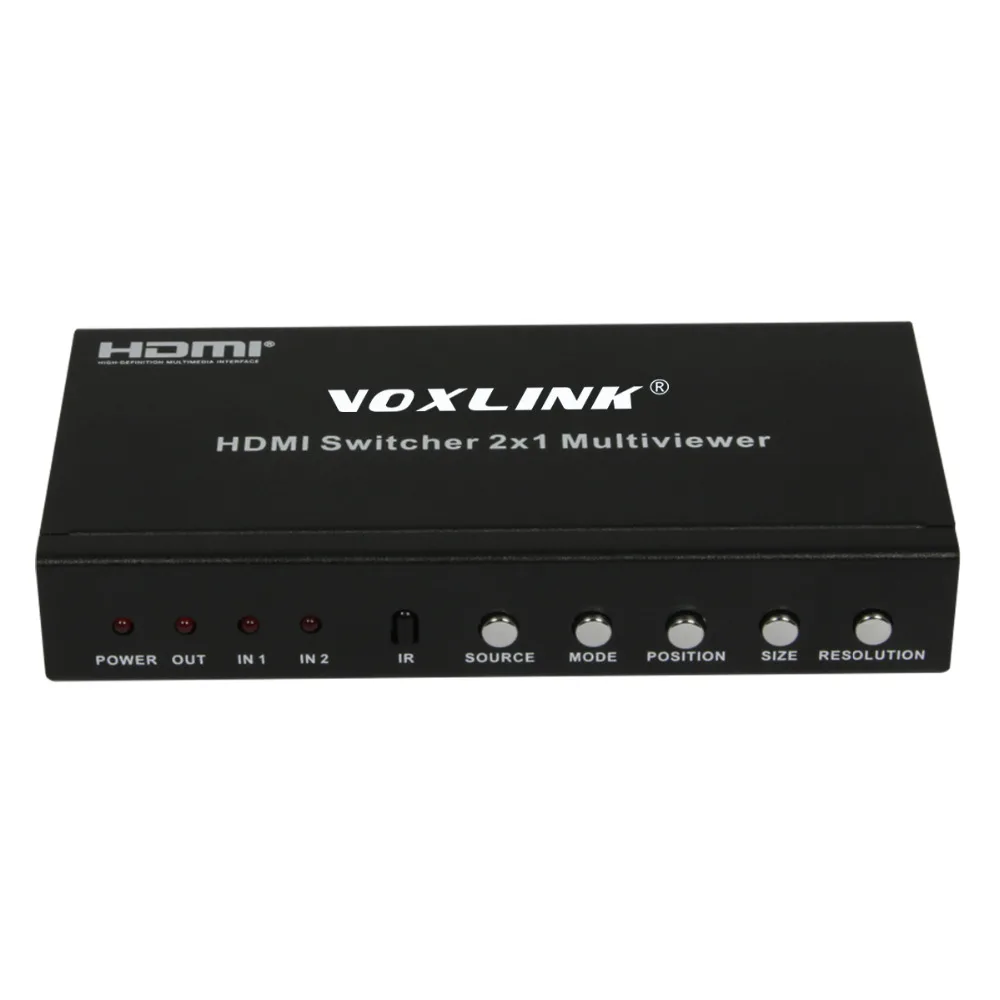

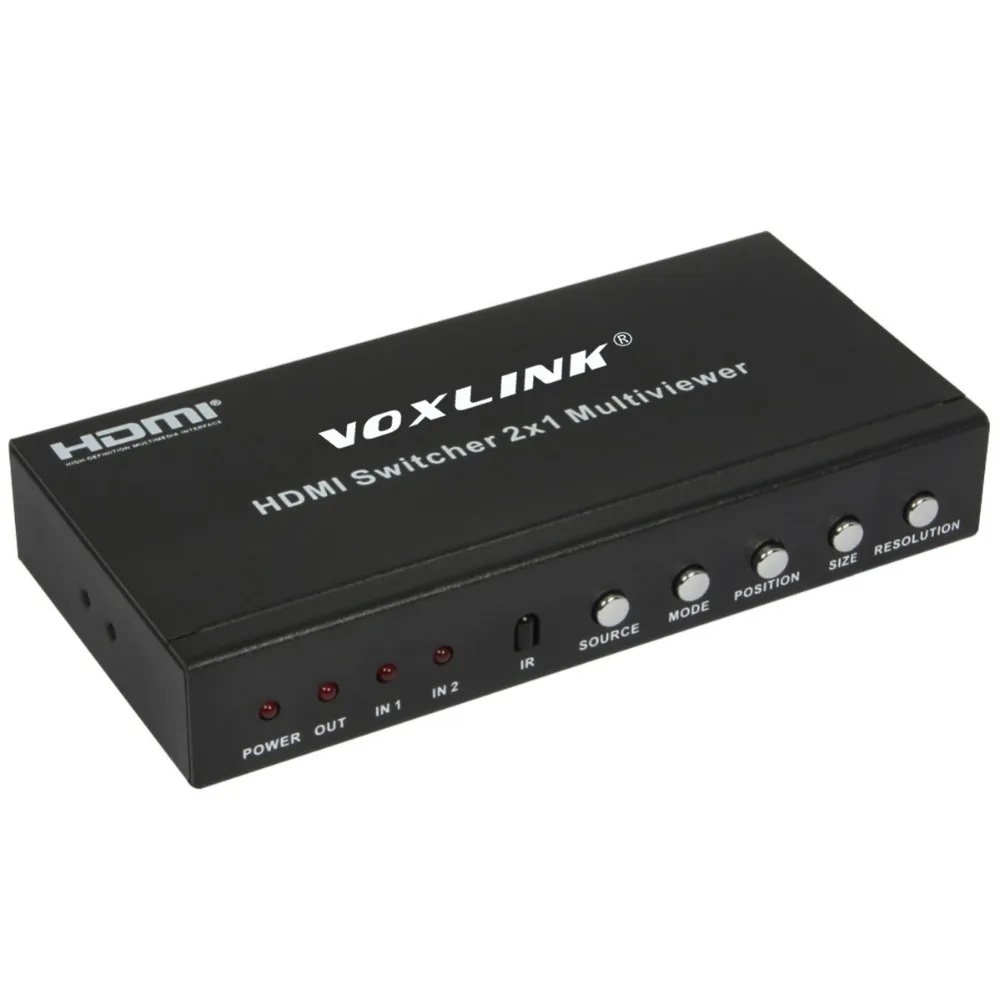

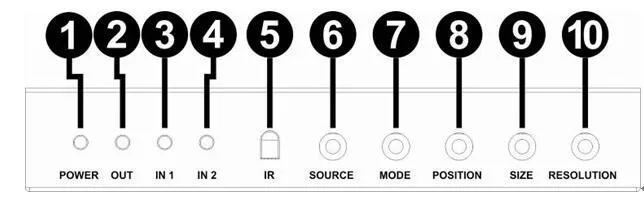

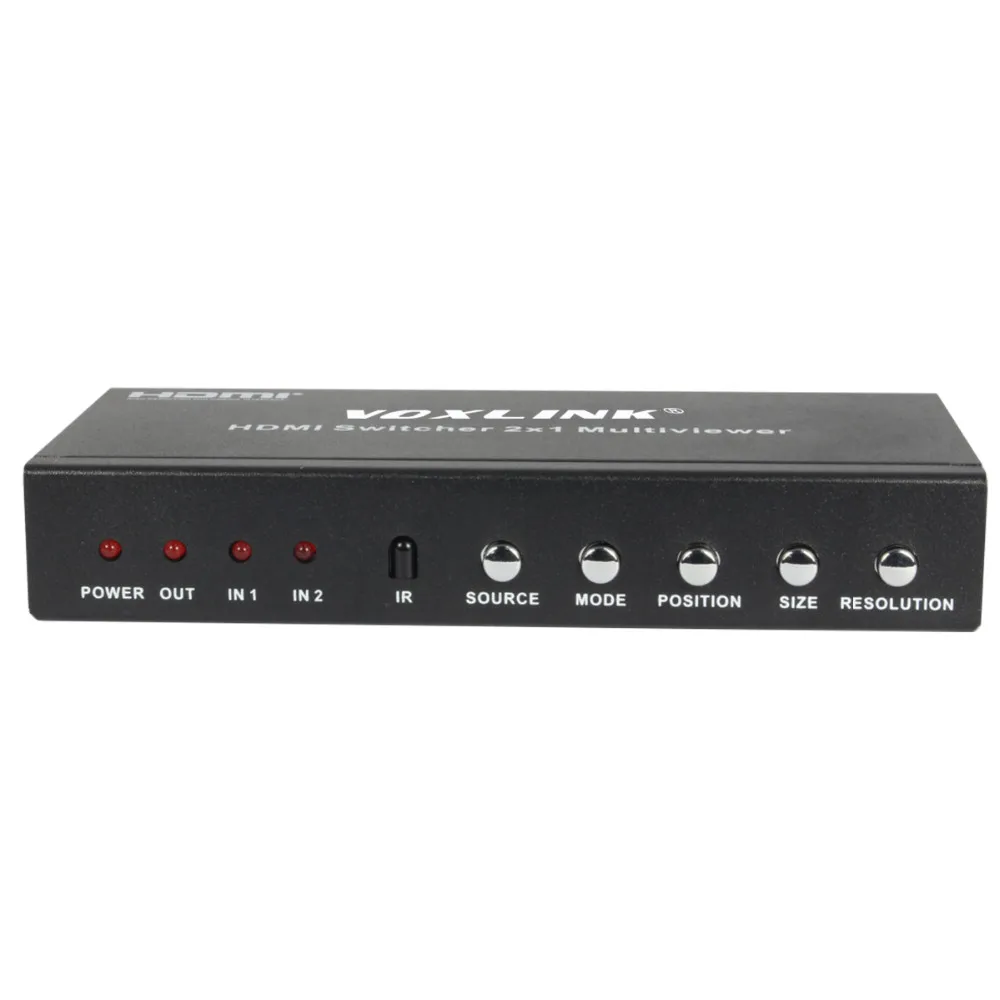

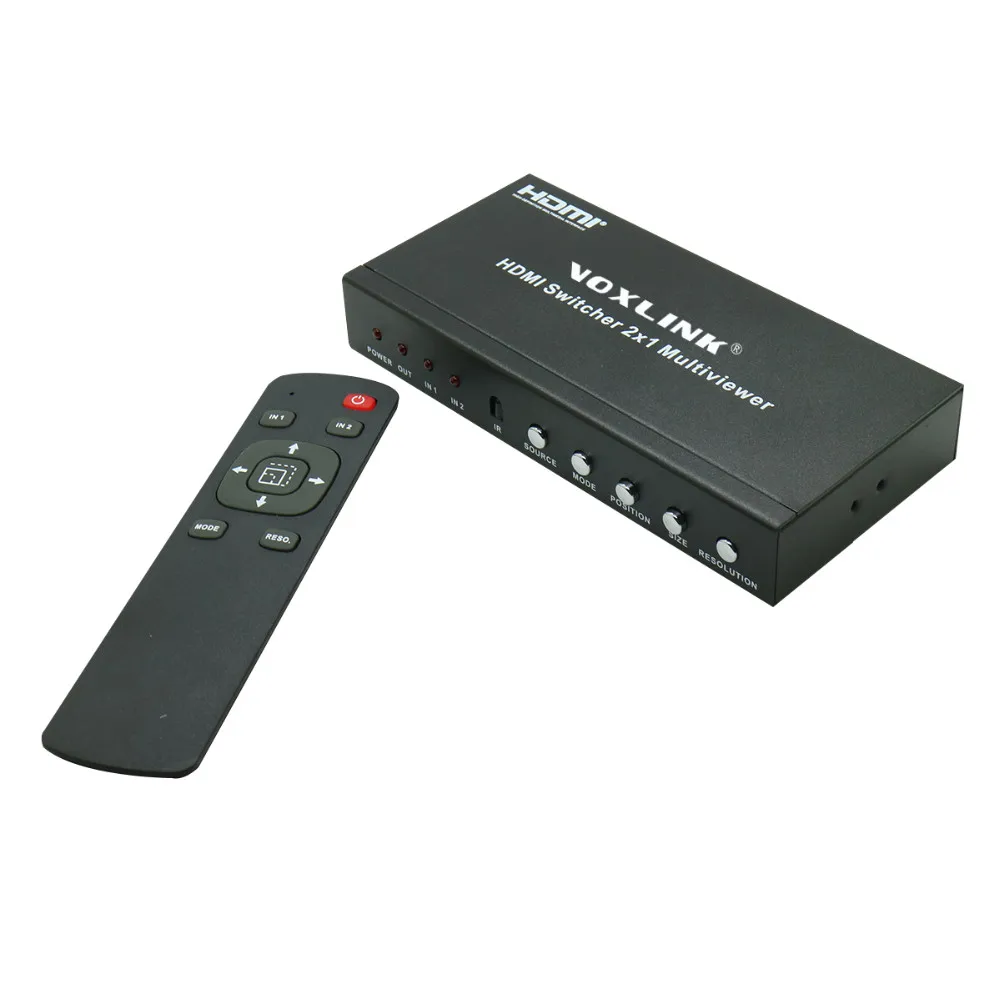

Спереди Панель

1.Индикатор питания: Этот красный светодиод освещает, когда устройство связано с блоком питания.

2.Выход СИД:ЭтотКрасный светодиод освещает, когда штекер телевизора в Соответствующий выход HDMI

Порты и разъёмы.

3.IN2 LED: Этот красный светодиод освещает, когда HDMI in2 выбран как основной образ.

4.IN1 LED: Этот красный светодиод освещает, когда HDMI in1 выбран как основной образ.

5.Источник:Нажмите кнопку, чтобы выбрать источник ввода в качестве основного изображения, и светодиод будет указывать на соответствующий источник ввода.

6.Режим:Нажмите кнопку, чтобы выбрать режим отображения. ※ См. описание 1.

7.Положение:Нажмите кнопку, чтобы выбрать положение подизображения, когда в режиме PIP.

8.Размер:Нажмите кнопку, чтобы выбрать размер sub-образа, когда в режиме PIP.

9.Разрешение:Нажмите кнопку, чтобы выбрать выходное разрешение.

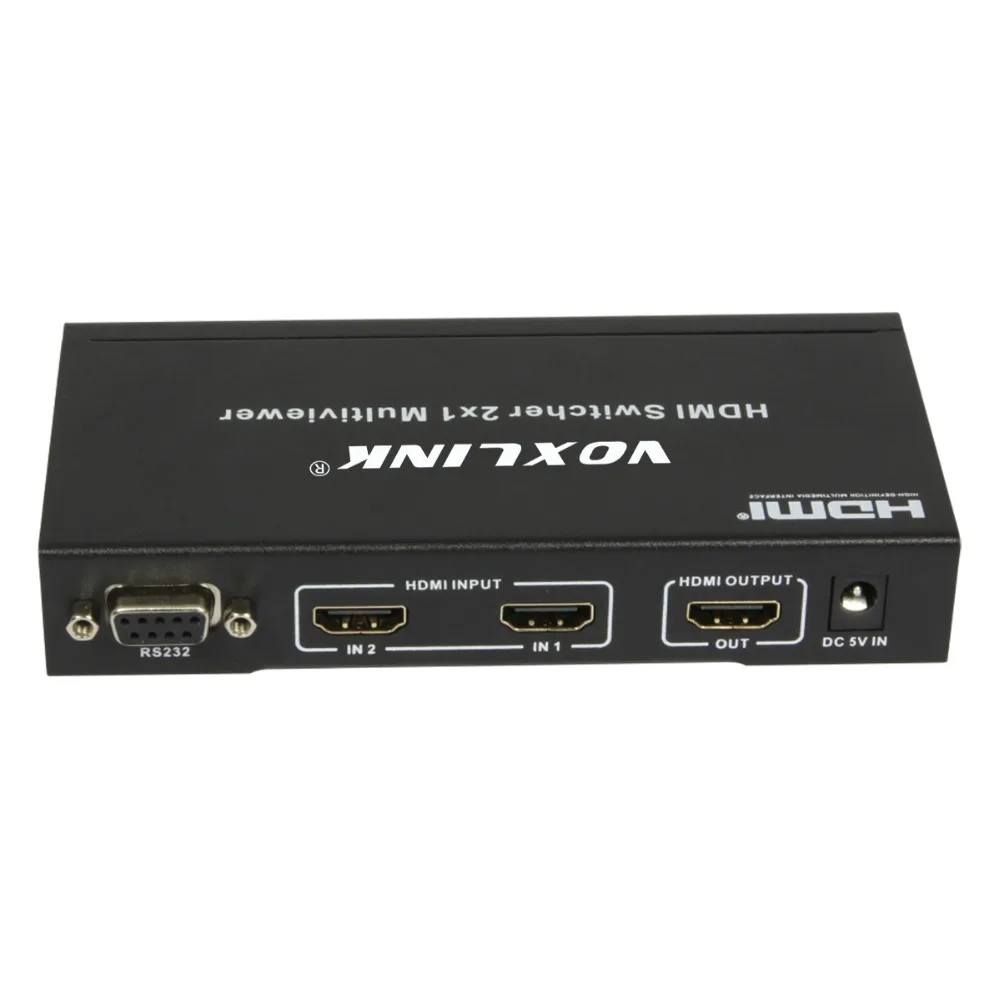

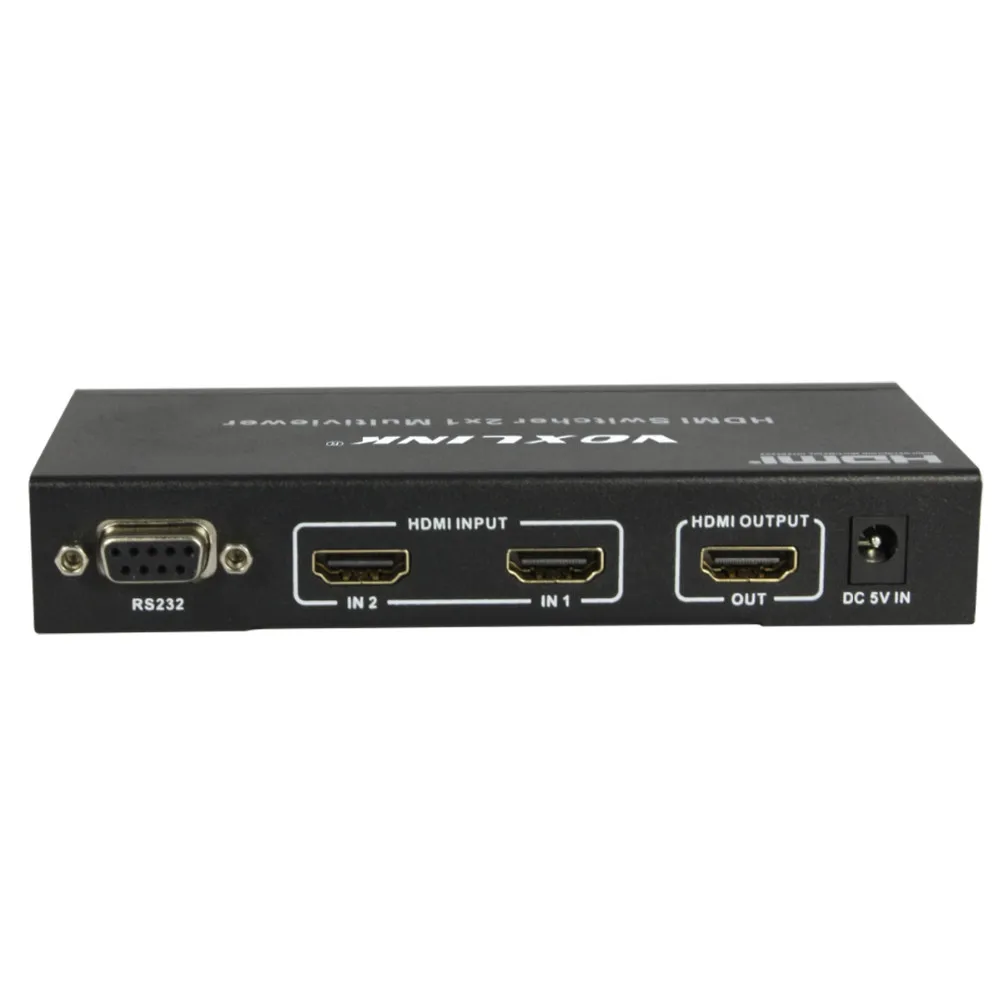

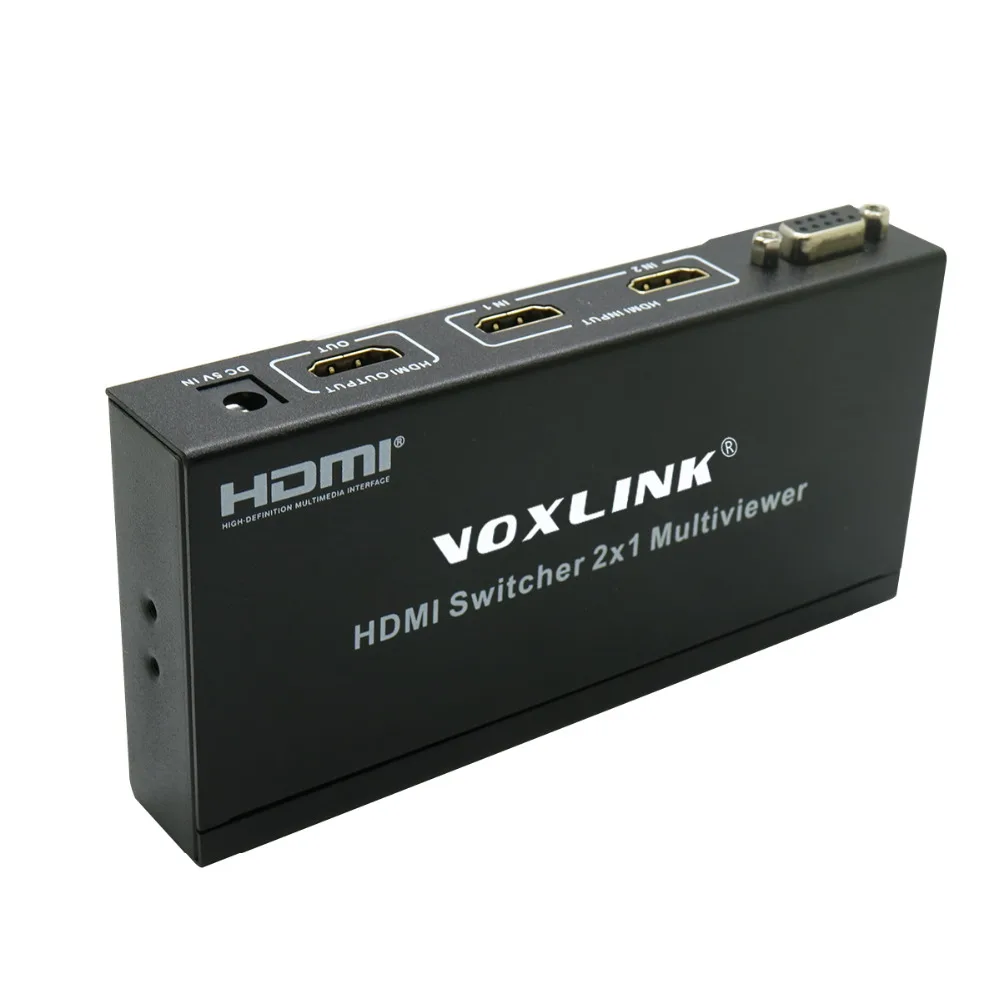

Сзади Панель

1.Услуги:Подключается к компьютеру через средство RS232, и управляется с помощью программного обеспечения узла-компьютера.

2.HDMI IN1:Этот слот-это где вы подключаете источник HDMI-вывода от DVD, PS3.

3.HDMI IN2:Этот слот-это где вы подключаете источник HDMI-вывода от DVD, PS3.

4.Выход HDMI:Это Слоты-там, где вы подключаете HDTV или монитор с HDMI-кабелем.

5.DC 5 В в:Подключите блок питания 5 В DC в блок и подключите адаптер к розетке переменного тока.

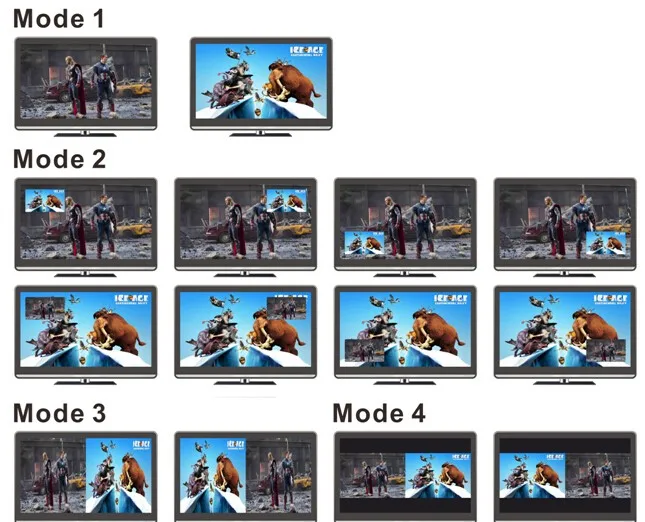

※Описание 1 РежимВведение:

1.Режим 1: режим одного просмотра

2.Режим 2: Режим PIP

3.Mode3: поп-режим A

4.Режим 4: режим POP B

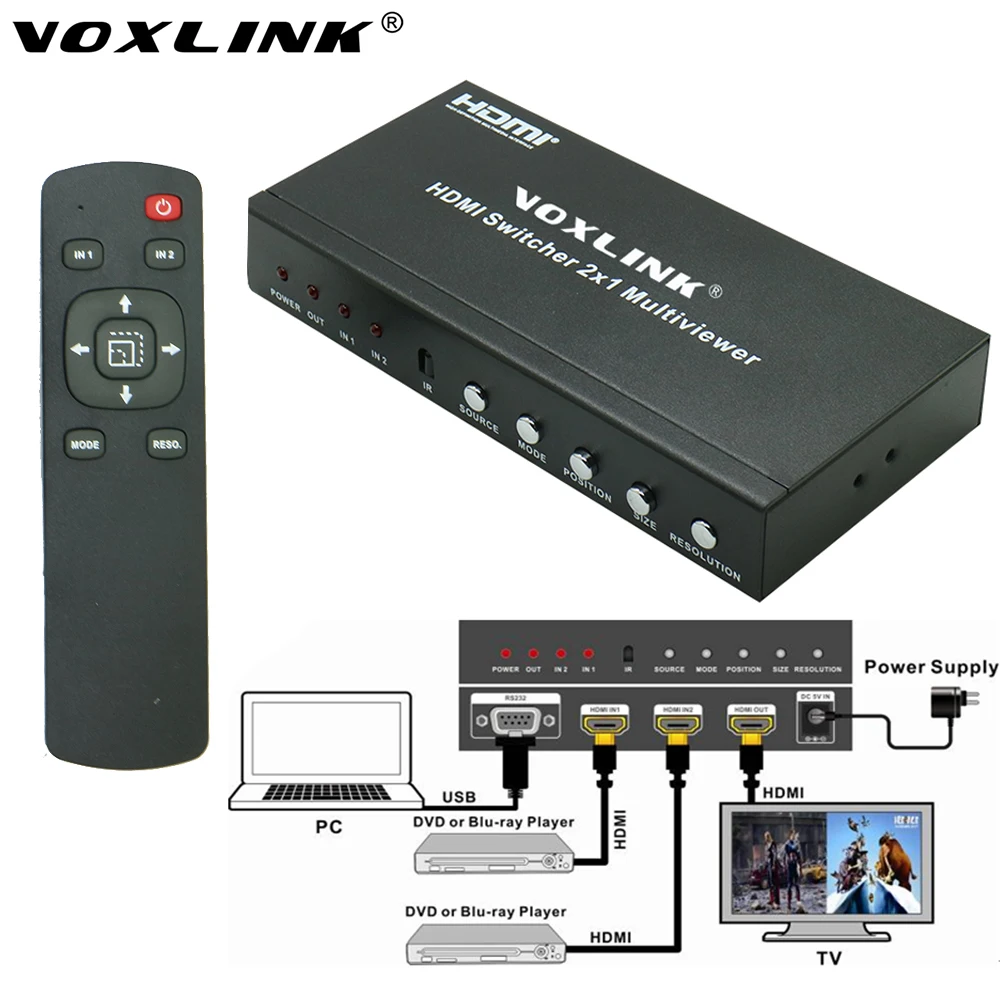

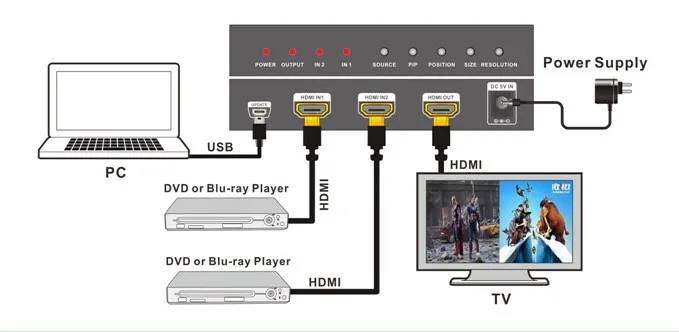

Vi. Применение пример
