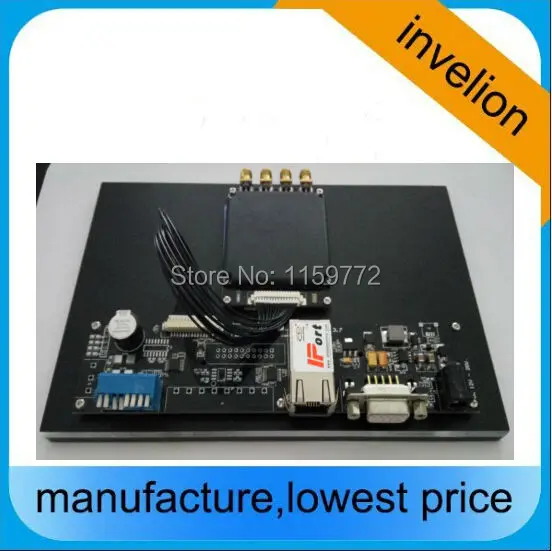

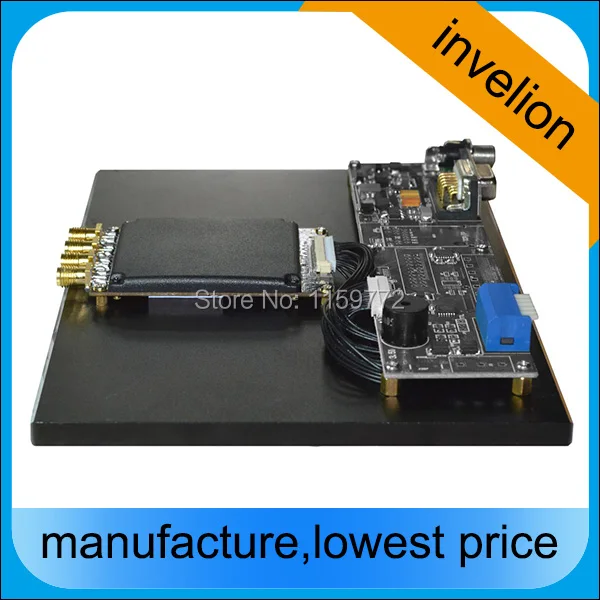

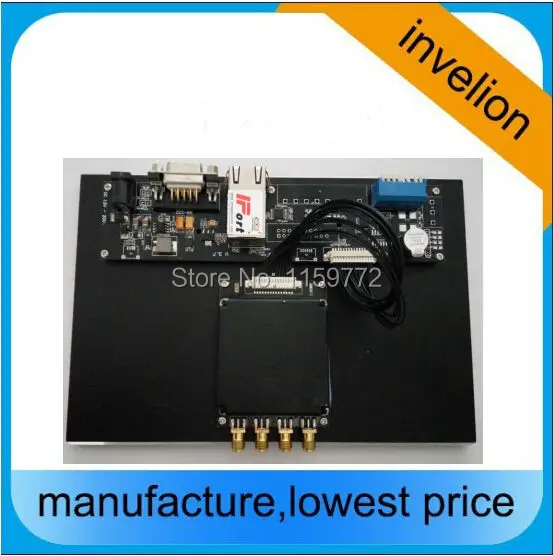

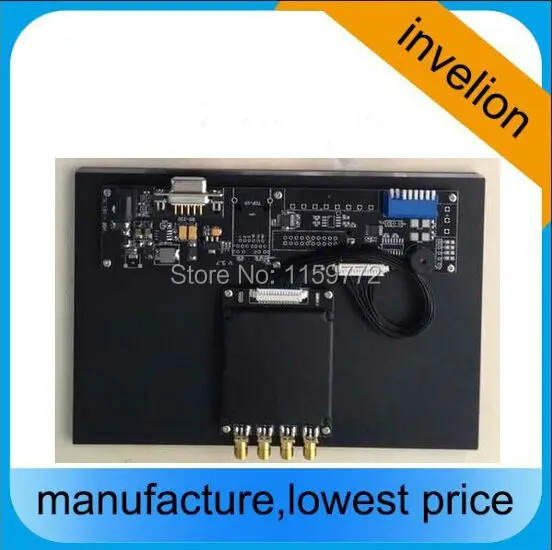

Производитель устройства считывания RFID с чипом IMPINJ R2000 + бесплатный образец

Модуль P/N

YR901

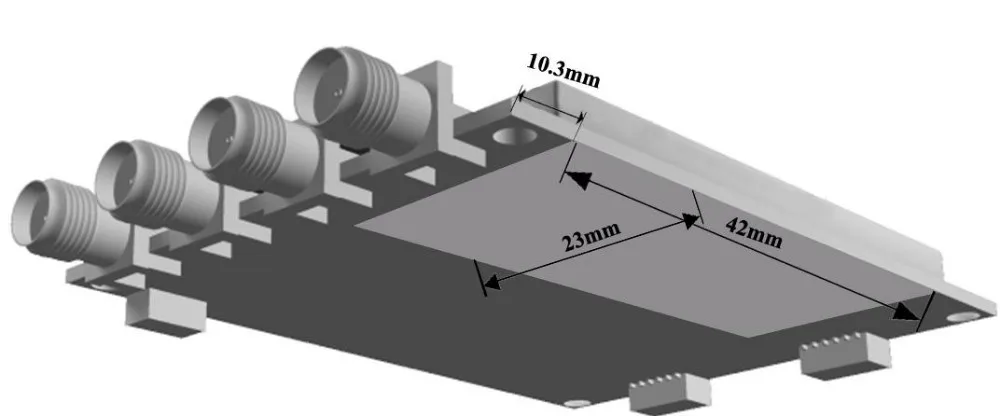

Фотография

Радиоканал

Четыре канала

RF разъем

SMA

Антенна режим подключения

Не может быть настроен на режим разделения трансивера

Интерфейс разъем

Molex 53261-1571

RF разъем Материал

Латунь (золотое покрытие)

Материал печатной платы

Rogers FR4 (золотое покрытие)

RF щит Материал

Алюминий из алюминиевого сплава

PIN-код

Определение

Описание продукта:

1

GND

Подключитесь к полу:

2

GND

3

3,7 V - 5V DC

Подключите к источнику питания вместе

4

3,7 V - 5V DC

5

GPIO 3

Выход

6

GPIO 4

Выход

7

GPIO 1

Вход

8

Зуммер

Уже управляемый, выходной ток> 50 мА

9

UART_RXD

TTL Совместимость

10

UART_TXD

11

USB_DM

Для испытания только в том случае,

12

USB_DP

13

GPIO 2

Вход

14

RU

Высокий уровень позволяет модуль

15

GPIO 5

RS-485 управления направлением

Особенности

Описание продукта:

1

На основе чипа Indy R2000

Радиочастотный приемопередатчик Impinj Indy R2000.

2

Высокопроизводительный алгоритм предотвращения столкновений

Лучший алгоритм в этой отрасли.

Обеспечивает высокую эффективность.

3

Оптимизированный алгоритм предотвращения столкновений для небольших приложений количества тегов

Лучшее время отклика.

Оптимизирован для применения в небольших количествах.

4

Двойной Процессор архитектуры

1. Основной ЦП отвечает за инвентаризацию тегов, помощник ЦП отвечает за управление данными. Инвентаризация и передача данных являются параллельными и одновременными. Эта функция значительно улучшает общую производительность.

2. Assistant CPU отвечает за генерирование реальных случайных чисел.

3. Помощник ЦП отвечает за операционную систему наблюдения.

5

Быстрый четырехантенный переключатель инвентаризации

1. Высокая скорость инвентаризации, поэтому антенны могут быть быстро переключены.

2. Минимальная продолжительность инвентаризации антенны составляет 30 мс.

3. Продолжительность инвентаризации каждой антенны настраивается.

6

Два инвентаризации режимов

1, режим буфера и режим реального времени.

2, в буферном режиме, изобретенный тег будет храниться и фильтроваться в буфере. Этот режим обеспечивает низкую избыточную информацию о Теге.

3. В режиме реального времени указанный тег отправит данные в режиме реального времени. Этот режим позволяет пользователю мгновенно получать данные тега.

7

Аппаратного обеспечения остановить обнаружения

Наблюдение за состоянием аппаратного ЦП.

Работает в течение 24 часов X 365 дней без остановки системы.

8

Низкое рабочее напряжение

Самую низкую рабочее напряжение питания 3,7 V.

Может питаться от литиевой батареи.

9

Низкая потребеление энергии

Максимальная выходная мощность только 1,3a +/-10%. В настоящее время.

10

PA наблюдения за состоянием здоровья

1. Наблюдение за статусом па.

2. Убедитесь, что PA никогда не работает в насыщенном состоянии.

3, PA защищен для длительной эксплуатации.

11

18000-6B полная совместимость

100% 18000-6B совместимость.

Может быть быстро переключен между протоколами.

12

18000-6B Считывание/запись больших данных

1. Чтение 216 байт за один раз занимает менее 500 мс.

2, напишите, 216 байт в одно время занимает менее 3,5 секунд.

3. Также можно считывать/записывать данные различной длины.

4, чрезвычайно стабильный (приблизительный 100% процент успеха).

13

Антенна обнаружение соединения

1. Обнаружение подключения антенны.

2, радиочастотный приемник защищен им.

3, может быть отменен по команде.

14

Бистатическом конфигурация антенны

Конфигурация бистатической антенны улучшает чувствительность приема на 13 дБ.

15

Высокая мощность светодиодный драйвер

Может выводить 50 мА выходной ток для привода высокой мощности Светодиодный.

16

Отличная Бортовая Система питания

1, 8 независимых источников питания на борту. Каждый блок поставляется независимо.

2. Каждый источник питания имеет функцию мягкого запуска. Улучшает стабильность системы питания.

17

Многоточечный температура наблюдения

Высокоточное определение температуры.

Многоточечный наблюдения.

18

Резервный выход регулятора мощности

Убедитесь, что выходная мощность хорошо регулируется.

Две идентичные системы управления питанием как резервные копии друг для друга.

19

Простой пользовательский интерфейс

С последовательным интерфейсом.

Простой, удобный и эффективный для легкой интеграции.

20

Отличное рассеивание тепла

1. Все компоненты высокой мощности имеют теплоотводные структуры.

2. Большая площадь теплоотвода.

3. Прочная термальная пара, которая никогда не будет сухой.

Алгоритм имя

Описание продукта:

Стандартный фиксированный Q алгоритм

1, Стандартный алгоритм 18000-6C.

2, производительность значительно снижается, когда количество тегов увеличивается.

3, эффективность не высока, когда количество ярлыка невелико.

Impinj динамический Q алгоритм

1, алгоритм Impinj.

2, он имеет хорошую эффективность для различных количеств бирки.

3, это приношает некоторую производительность ради совместимости.

Поиск динамический алгоритм Q V1.0

1. На основе алгоритма Impinj dynamic Q.

2, производительность оптимизирована.

3, это алгоритм для версии прошивки 6,6 или ниже.

Поиск динамический алгоритм Q V2.0

1. На основе алгоритма Impinj dynamic Q.

2, совершенно новая структура данных, производительность значительно улучшается.

3, это алгоритм для прошивки версии 6,7 или выше.

4. Когда Количество тегов увеличивается, это больше превосходит другие алгоритмы.

Операционной Напряжение

3,7 V-5 V

Режим ожидания ток

Менее 50 мА (EN pin set high)

Ток в режиме сна

Меньше than100uA (EN pin set low)

Рабочий ток

1.2A +/-10%

Рабочая температура

-20 - + 55

Температура хранения

-20 - + 85

Влажность

Менее 95% ( + 25)

Воздушный Интерфейс

Протокол

EPCglobal UHF класс 1 Gen 2 / ISO 18000-6C

ISO 18000-6B

Диапазон спектра

860 МГц-960 МГц

Поддерживает регионы

США, Канада и другие регионы после США FCC

Европа и другие регионы следующие ETSI EN 302 208 с & без правил LBT

Китай (материк)

Япония

В Корейском стиле

Малайзия

Тайвань

Выход Мощность

20 - 33dBm

Выход Мощность точности

+/- 1dB

Выход Мощность это действительно плоский экран

+/- 0.2dB

Чувствительность приемника

Менее-85 дБм

Пиковая инвентаризации Скорость

Более 700 тегов/сек

Тег буфера Размеры

1000 тегов @ 96bit EPC

Тег RSSI

Поддерживается

Антенна детектор

Поддерживается

Температура окружающей среды монитор

Поддерживается

Режим работы

Один/DRM

Хост Связь

TTL Uart

GPIO

2 входа; 2 выхода

Макс Uart скорость передачи данных

115200 бит

Рассеивания тепла

Воздушное охлаждение
