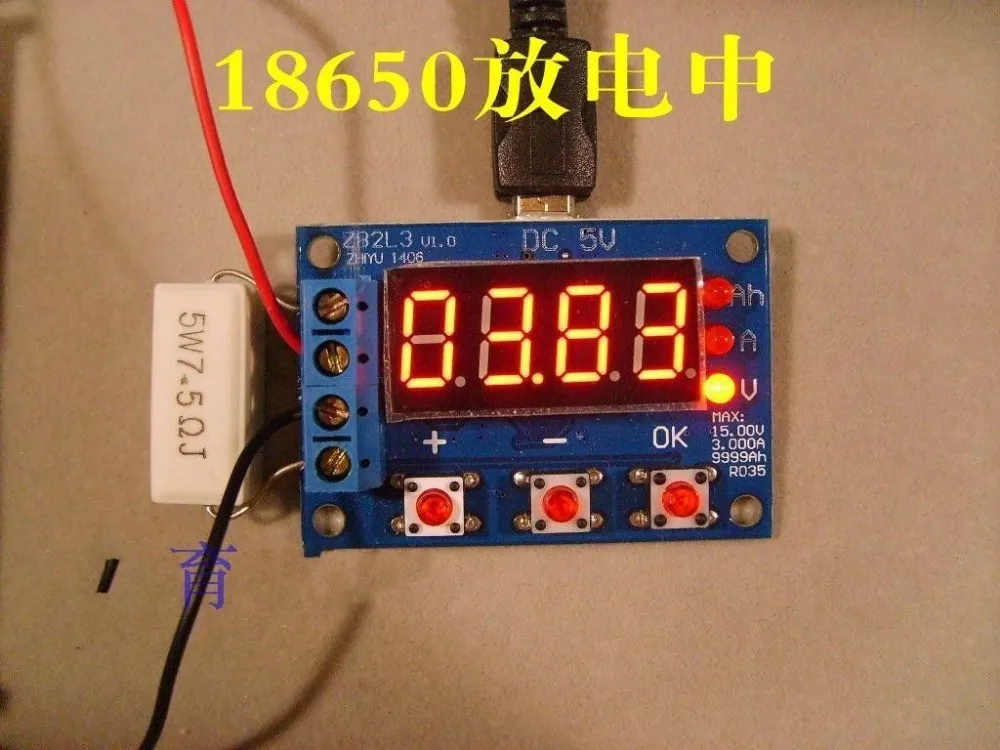

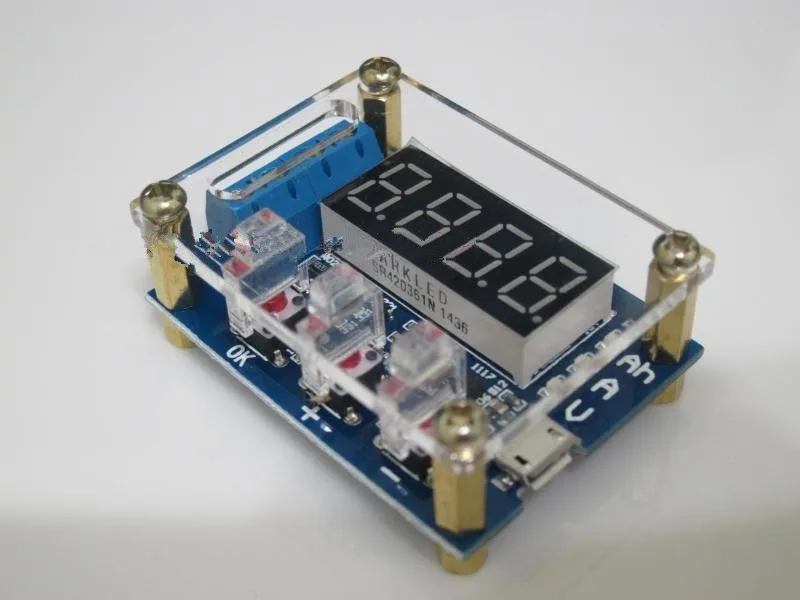

1 комплект, тестер емкости аккумулятора 1,2-12 В 18650 + Защитная крышка

Подробные параметры:

Напряжение источника питания: DC4.5-6 в (интерфейс micro USB)

Рабочий ток: не более 70 мА

Напряжение разряда: от 1,00 в до 1,00 в, разрешение 0,01 в

Диапазон конечного напряжения: от 0,5 до 11,0 в

Поддерживается током: 3,000 а максимальное Разрешение 0,001 А

Максимальное погрешное Измерение напряжения: 1% + 0,03 в

Максимальная погрешность измерения тока: 2% + 0,010 А

Максимальный диапазон емкости аккумулятора: 9999 Ач (1 = 1000 мАч) значение происходит через переключатель переключения большей десятичной точки, когда менее 10 Ач отображается как 7,0. Х. x XX, достигает более 10 Ач, показанных для XX, XX и т. д.

Размер печатной платы: 50 мм x 34 мм

Готовый размер: 50 мм x 36 мм x 17 мм (Длина X Ширина X высота, максимальный размер положения, содержит медную высоту стопы)

Способ использования:

1. В первую очередь необходимо зарядить измеренный аккумулятор.

2. Подключение тестируемой батареи положительно к входу, катод к аноду, вход не может удовлетворить (нагрузка после может повредить цепь). Подключите нагрузку к выходу положительному и отрицательному, к тестеру для работы с микро USB (не используйте Настольный или ноутбук USB-источник питания), напряжение батареи в это время.

3. Тест прямого запуска просто нужно нажать кнопку «ок», автоматически в соответствии с тестером давления полного заряда батареи может разработать соответствующее предельное напряжение, А затем запустите тест, будет отображаться мигание 3 раза. Требуется только искусственная формула для отображения состояния напряжения батареи, нажмите кнопки «+» или «-» для изменения, отображение напряжения прекращения для ps от имени значения напряжения сзади, И разрешение составляет 0,1 в, установите после нажатия «OK», чтобы начать тестирование.

4. Тест нагрузки после запуска тестера доступен для управления электронным переключателем, процесс тестирования в соответствии с данными о разрядной емкости (Ач), Токе разряда и напряжении батареи (в) (А) между колесами. Когда напряжение батареи устанавливается после завершения тестера напряжения, чтобы отключить переключатель управления нагрузкой, и отображение данных остается выше емкости (Ач) и быстро с соответствующим индикатором мигания, отображается фактическая емкость разряда-это емкость аккумулятора, нажмите «OK» Может прекратить мигание, обеспечивая стабильность данных, в соответствии с нажатием кнопки «ОК», чтобы вернуться снова, просто включив состояние электричества, можно заменить тест батареи в следующем разделе...

Код ошибки и значение:

Ошибка 1: напряжение аккумулятора выше 15 в

Ошибка 2: напряжение батареи ниже заданного конечного напряжения

Ошибка 3: батарея не может позволить себе нагрузку или разрядку, сопротивление линии тока слишком велико

Ошибка 4: слишком большой ток (ток более 3,1 а)

Операция вторичной калибровки (для выполнения после калибровки означает отказ от гарантии):

Три клавиши для одновременного удержания электричества тестера, войдите в режим калибровки, первый номер после записей калибровки отобразится в официальной программе калибровки 0A, дополнительный вход отрицательный после нажатия кнопки «OK», полное отображение J10u, До 10,00 В постоянного тока Напряжение, подаваемое между входом, отрицательное после нажатия кнопки «ОК», отображается после J2.0 A, анод (направление потока) на выход и ввод катода (направление потока) после нажатия кнопки «OK» для завершения калибровки подается постоянный ток 2,0 А. Тестер должен предварительно подтвердить данные калибровки, если данные калибровки, в свою очередь, покажут четыре калибровки после нескольких выходов, если предварительное утверждение считает данные ненадежными, он выбросит данные.
