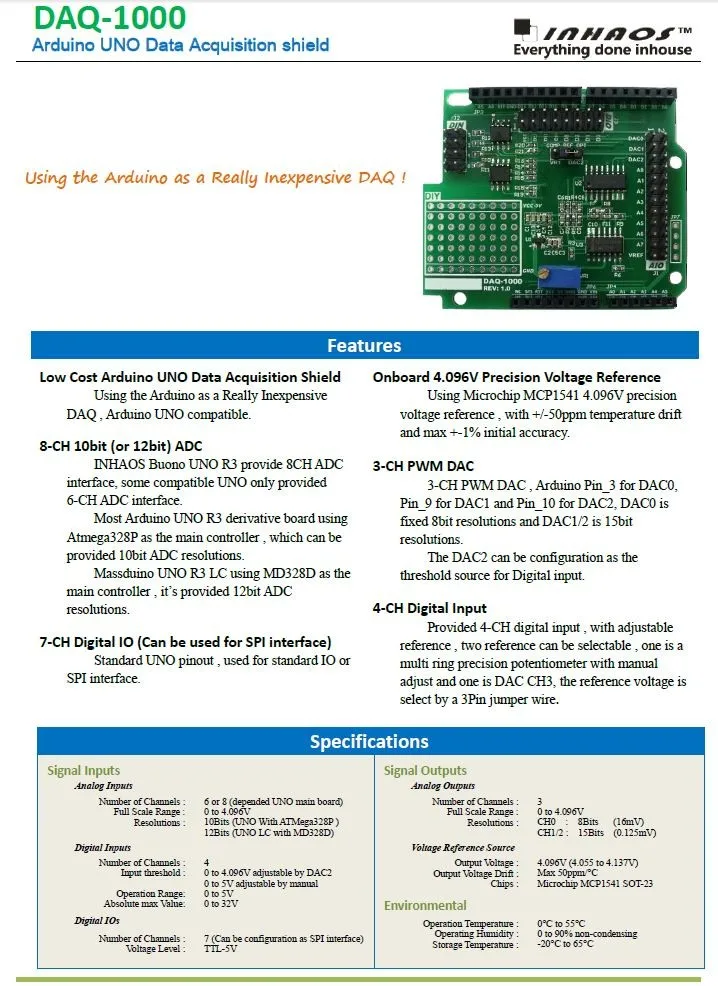

Особенности

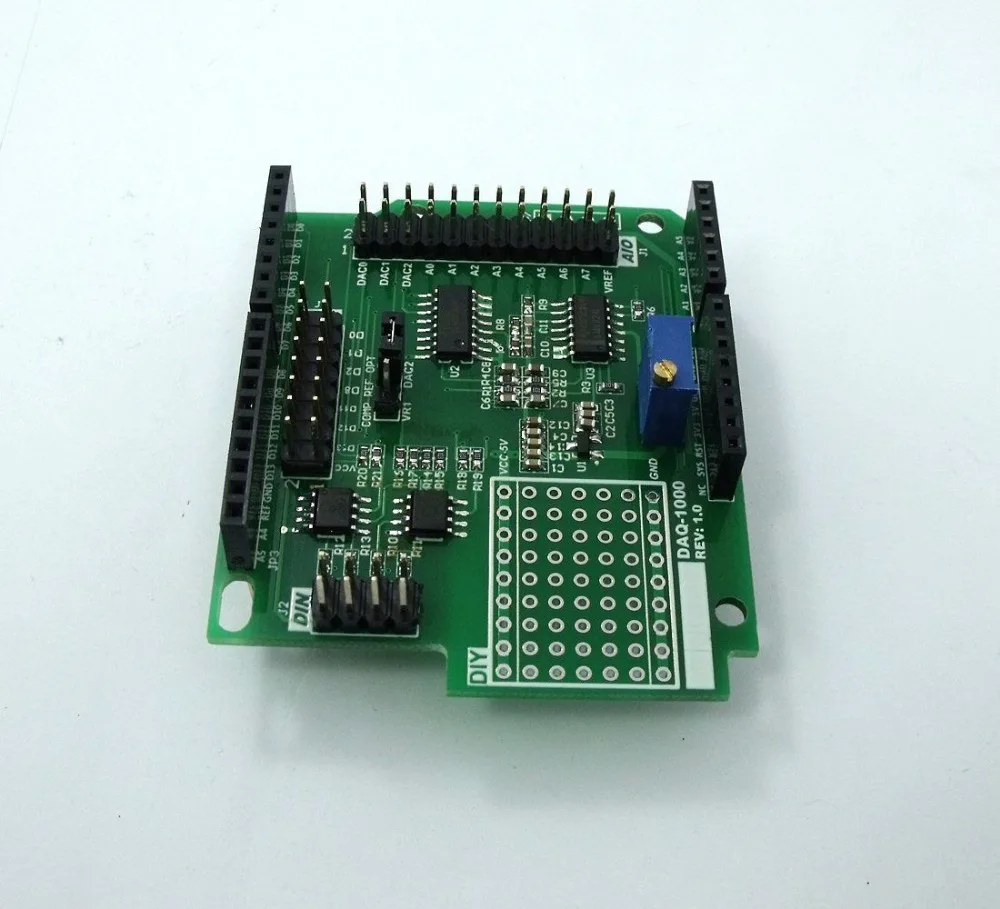

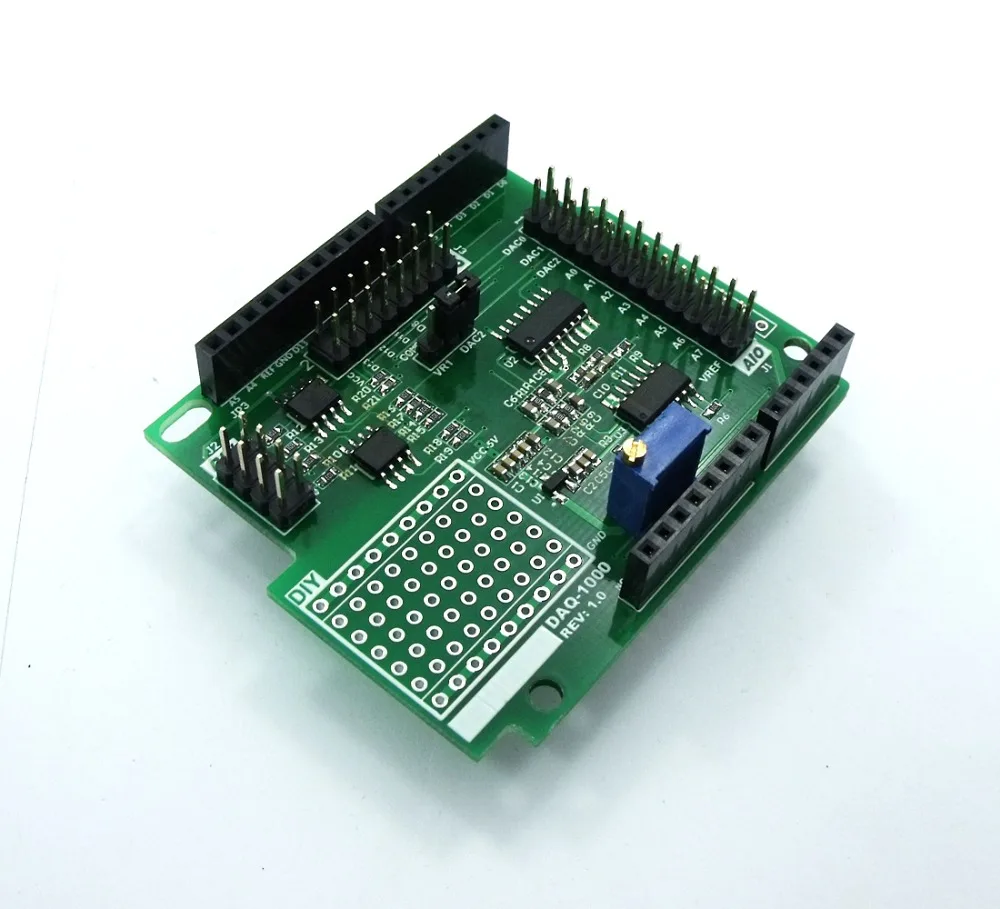

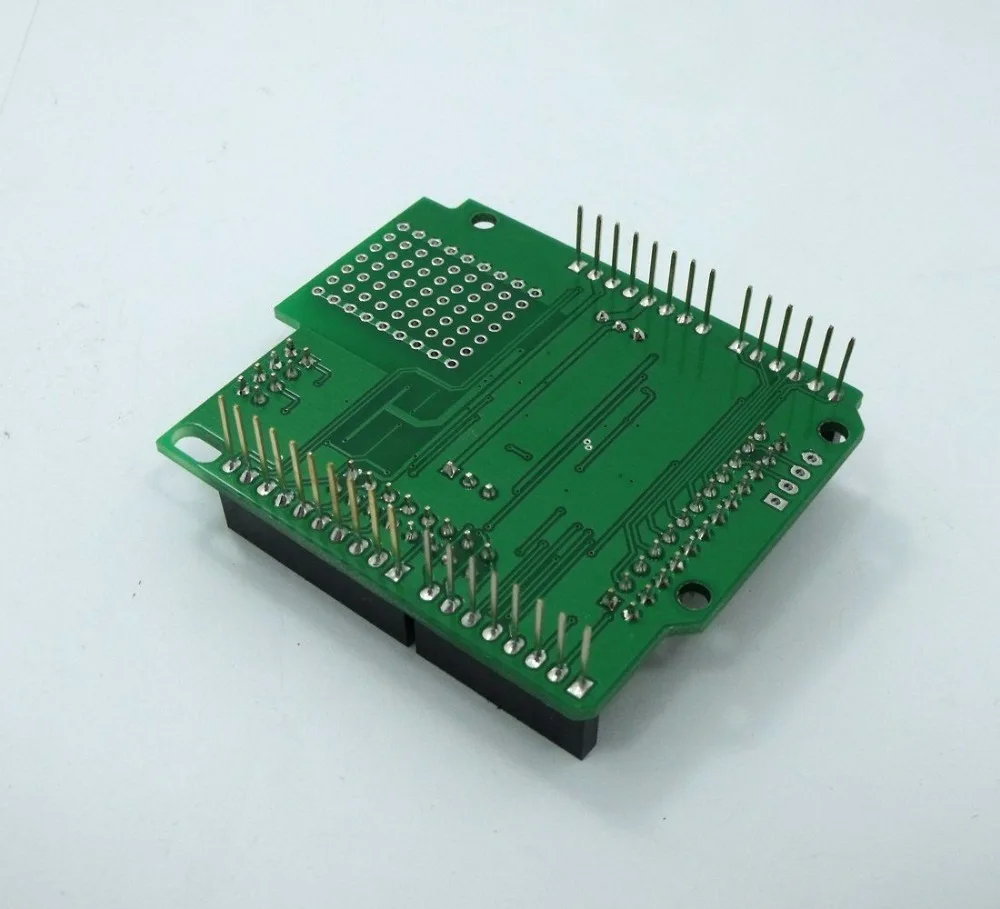

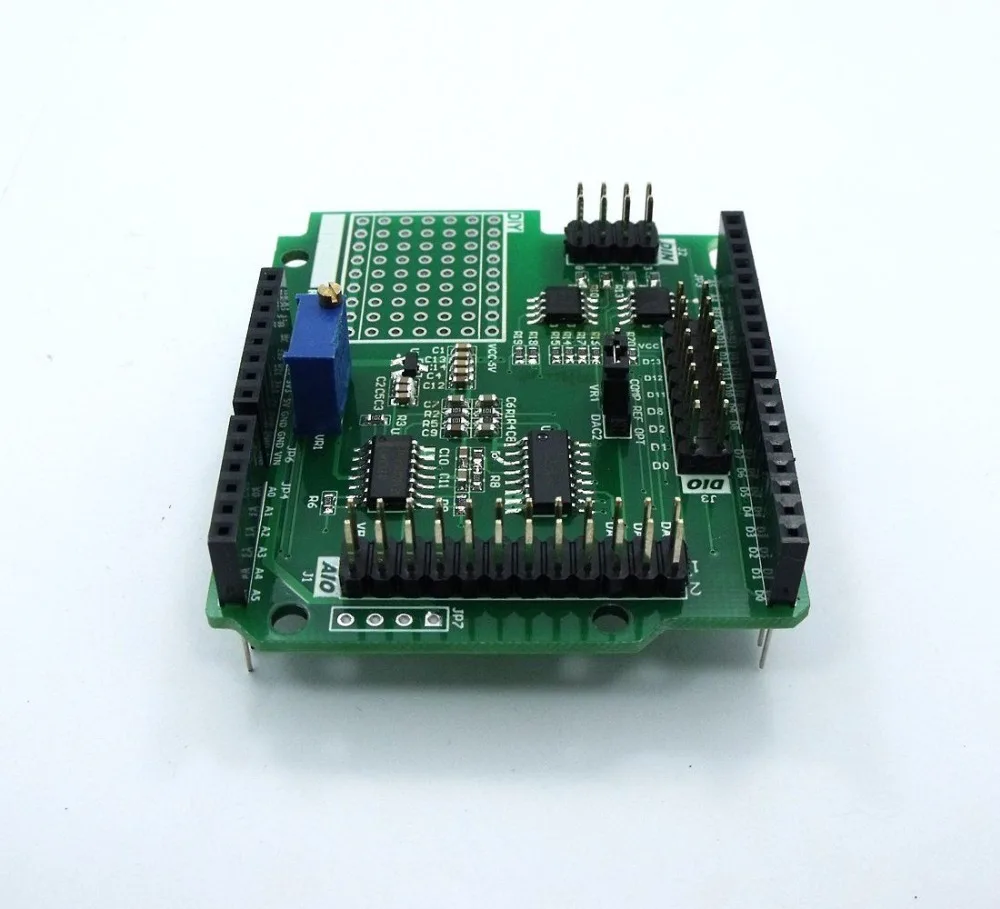

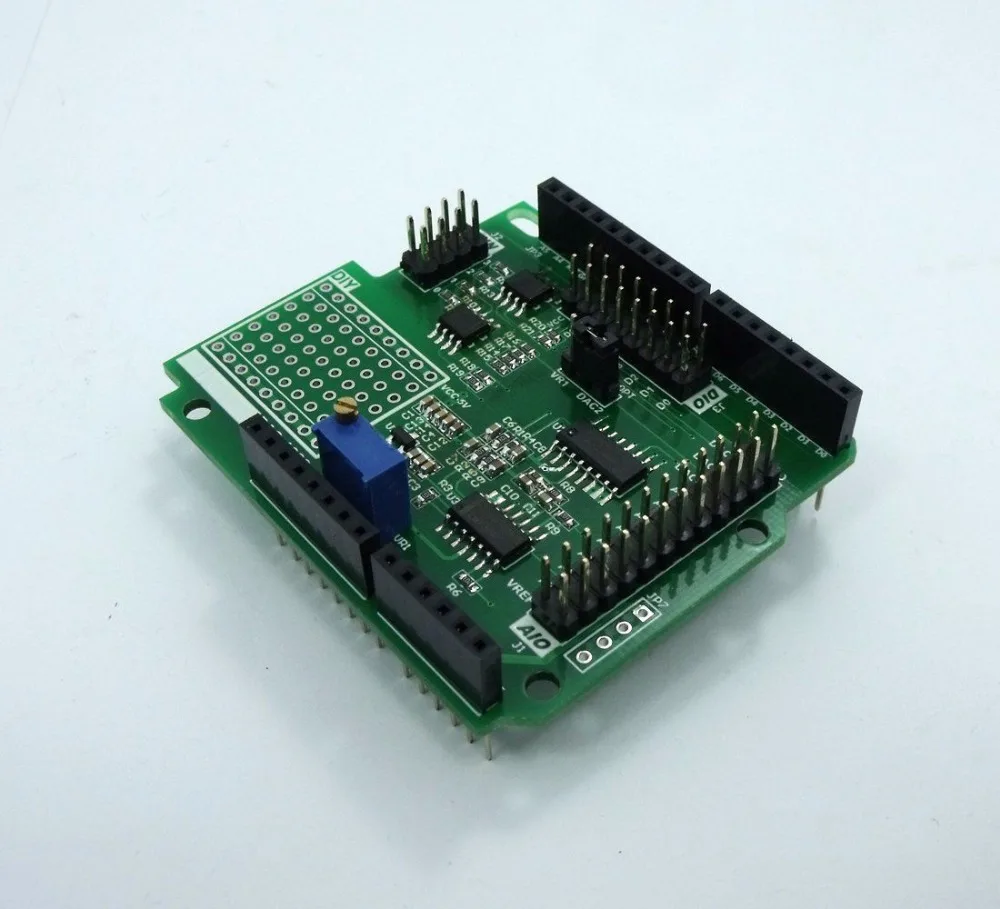

Низкая стоимость Ardu UNO сбор данных щит

Использование Ardu как действительно недорогой DAQ, совместимость Ardu UNO.

8-канальный 10 бит (или 12 бит) ADC

INHAOS Buono UNO R3 обеспечивает 8-канальный интерфейс ADC, некоторые совместимые UNO только обеспечивают 6-канальный интерфейс ADC.
Большинство Ardu UNO R3 производных плат используют Atmega328P в качестве главного контроллера, который может быть предоставлен 10 бит ADC разрешения.
Massduino UNO R3 LC использует MD328D в качестве главного контроллера, это обеспечивает разрешение 12bit ADC.

7-канальный цифровой IO (используется для SPI интерфейса)

Стандарт UNO pinout, используется для стандартного интерфейса IO или SPI.

Бортовой 4,096 V точное напряжение справки

Использование микрочипа MCP1541 4,096 V точное напряжение, с +/-50ppm температурным дрейфом и максимальной +-1% начальной точности.

3-CH PWM DAC

3-канальный PWM DAC , Ardu Pin_3 для DAC0, Pin_9 для DAC1 и Pin_10 для DAC2, DAC0 фиксируется на 8 бит, а DAC1/2-на 15 бит.
DAC2 может быть настроен как пороговый источник для цифрового ввода.

4-CH цифровой Вход

При 4-канальном цифровом входе, с регулируемой ссылкой, можно выбрать два примера, один-многокольцевой прецизионный потенциометр с ручной регулировкой и один-DAC CH3, эталонное напряжение выбирается с помощью 3Pin перемычки провода.

Технические характеристики

Входов сигнала

Аналоговые входные сигналы

Количество каналов: 6 или 8 (зависит от основной платы UNO)
Полноразмерный диапазон: от 0 до 4,096 в
Разрешение: 10 бит (UNO с ATMega328P)
12 бит (UNO LC с MD328D)

Цифровые входы

Количество каналов: 4
Входной порог: от 0 до 4,096 в регулируется DAC2
От 0 до 5 В регулируется вручную
Рабочий диапазон: от 0 до 5 В
Абсолютное максимальное значение: от 0 до 32 В

Цифровой IOs

Количество каналов: 7 (может быть конфигурация как SPI интерфейс)
Напряжение уровень: TTL-5V

Сигналов

Аналоговый выход

Количество каналов: 3
Полноразмерный диапазон: от 0 до 4,096 в
Разрешение: CH0 : 8 бит (16 мВ)
CH1/2 : 15 бит (0125 мВ)

Напряжение источника справочной информации

Выходное напряжение: 4,096 в (от 4,055 до 4,137 в)
Смещение выходного напряжения: максимум 50ppm/°C
Чипы: микрочип MCP1541 SOT-23

На окружающую среду

Рабочая температура: 0 °C до 55 °C
Рабочая влажность: от 0 до 90% без конденсации
Температура хранения: от-20 °C до 65 °C

Применение

Исследования и анализ
Проверка конструкции и проверки
Производство и качество Тесты
Диагностика и ремонт
Активов мониторинг состояния
Управление и автоматизация на основе ПК

Посылка список

1 × DAQ-1000

Все PCBAs прошли 130 испытаний изделий 100% автоматическим, 100% гарантия качества.
