1. Функции

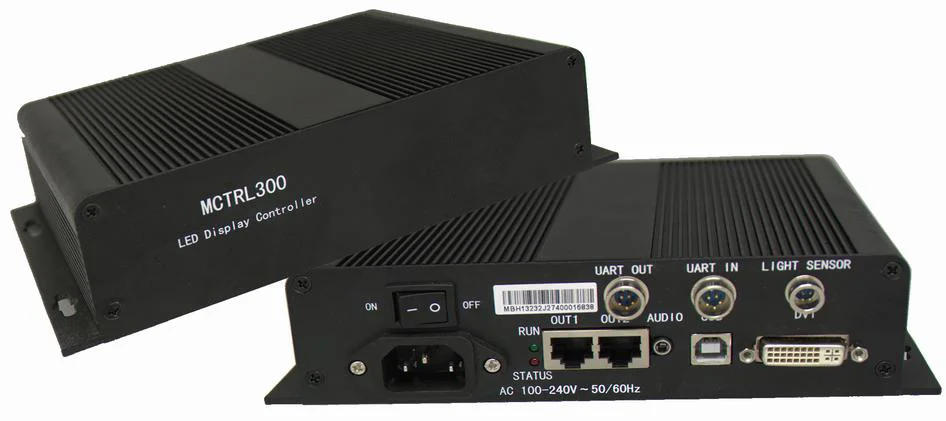

Nova M3 MCTRL300-это стандартная модель контроллера Nova. Он имеет
Те же характеристики, что и отправка карты MSD300, следующим образом:
1) 1 видео вход DVI;
2) 1 аудиовход;
3) 2 выхода порта Ethernet;
4) интерфейс USB. Может быть каскадно для равномерного управления;

5)Одиночная отправная карта поддерживает разрешение 1280 × 1024, 1024 × 1200,1600 × 848, 1920 × 712 или 2048 × 668;
6) 1 интерфейс датчика света;

7) независимый источник питания;
8) 2 последовательных порта (UART OUT \ UART IN) для каскадного USB кабеля;

2. Размеры и интерфейс

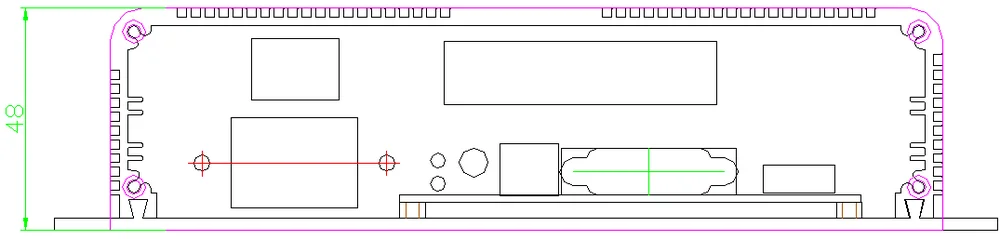

Рис. 1 Размеры MCTRL300

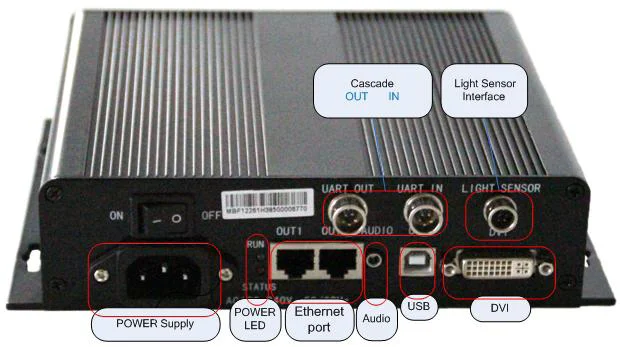

Рис. 2 схема интерфейса

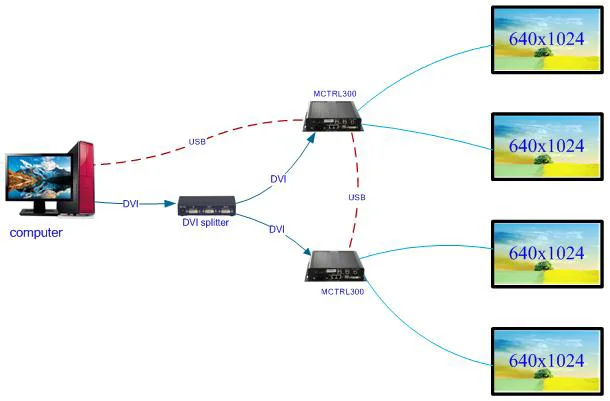

3. Подключение

4. Таблица спецификаций
