| Описание: |
- Особенности:
Примечание:
Тестовое изображение только для справки, пожалуйста, превалирует!

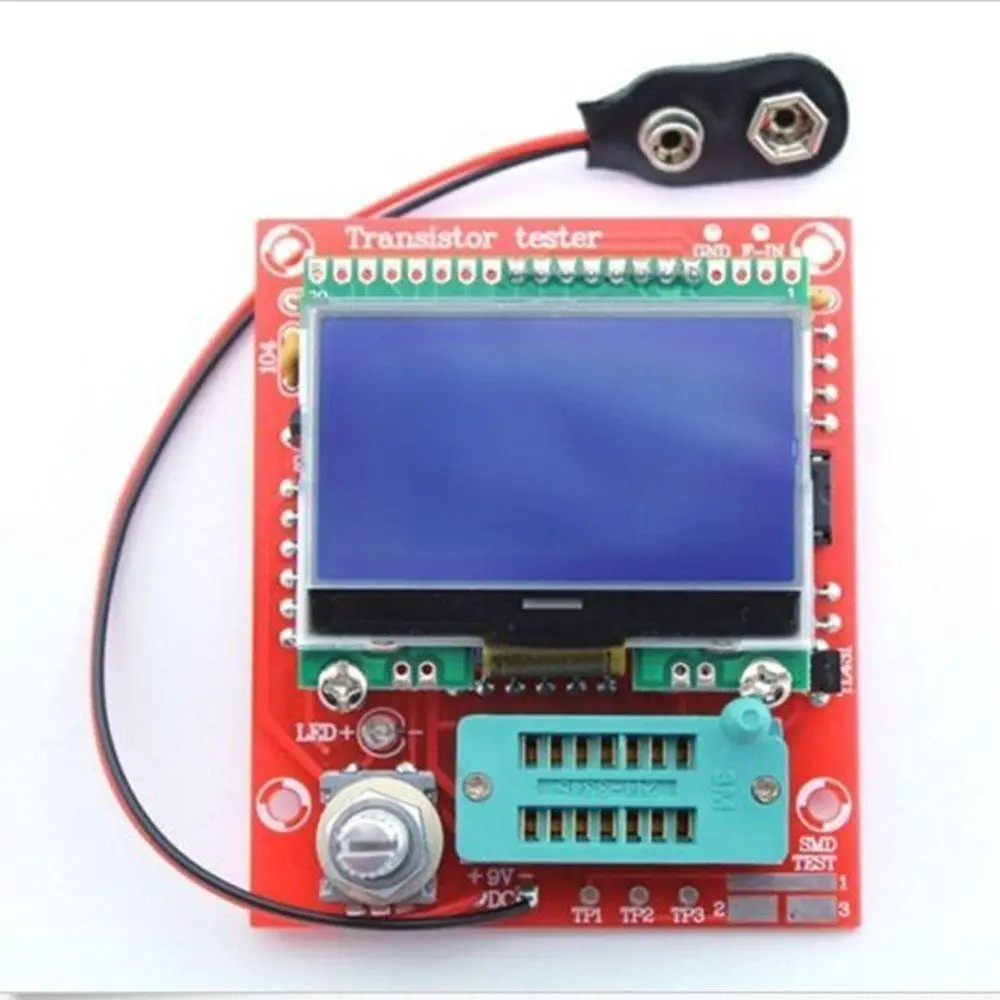

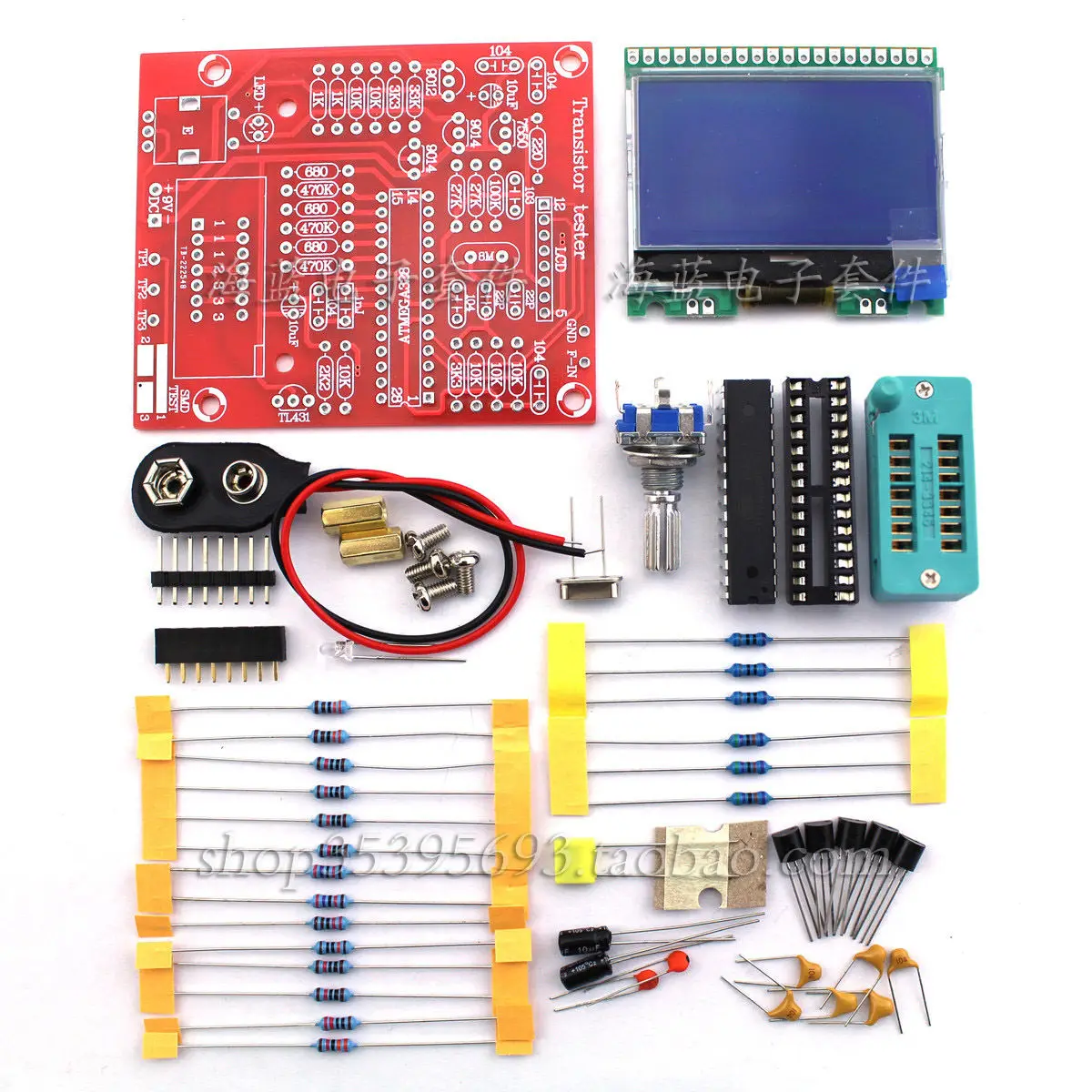

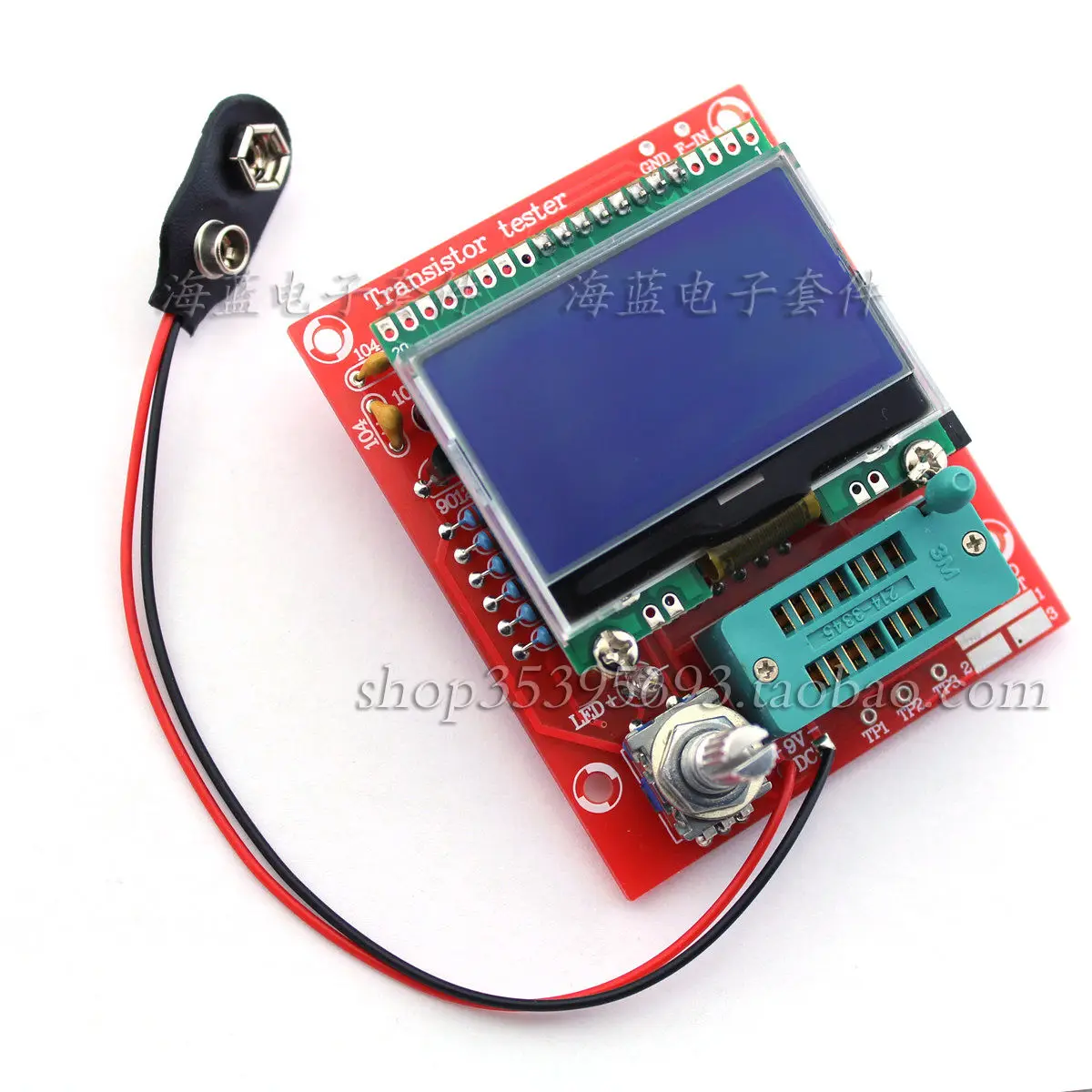

Этот товар представляет собой набор «сделай сам», его нужно припаять самостоятельно!

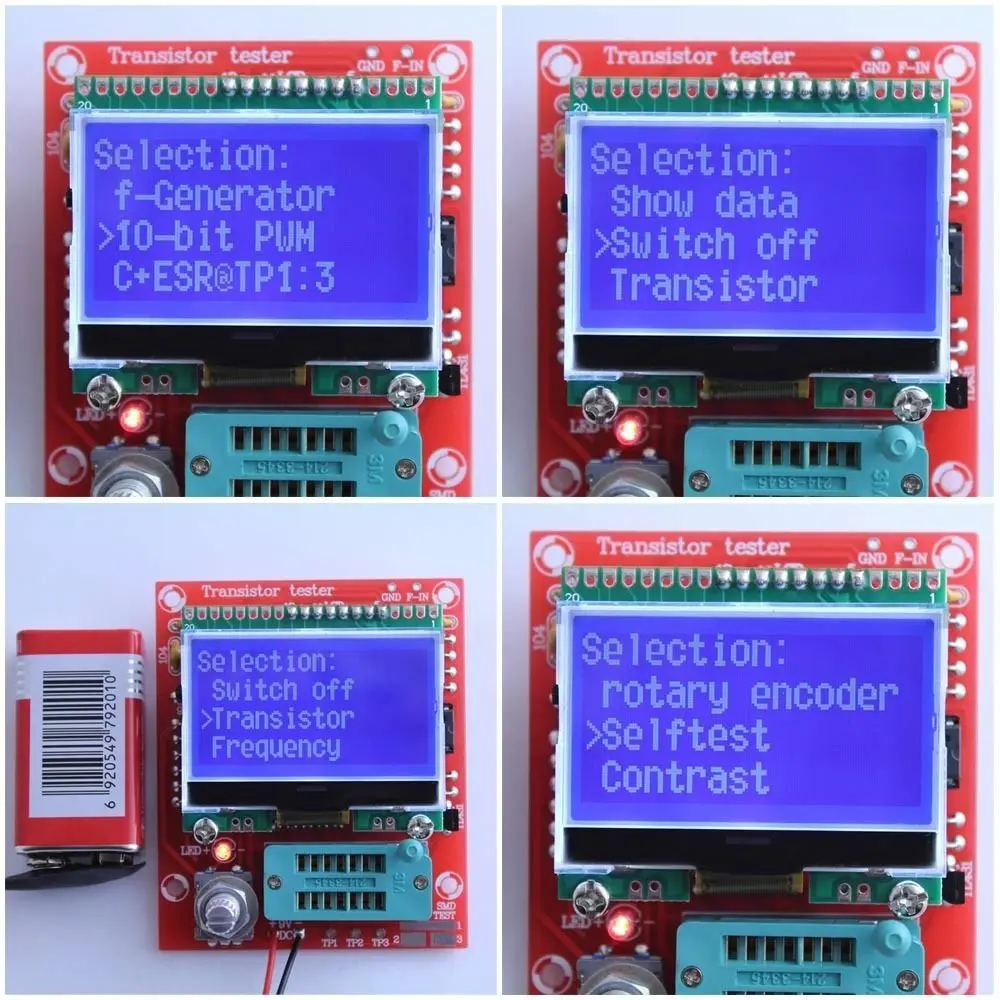

1. Один ключ измерения операции, автоматическое выключение задержки. Ток выключения составляет всего 20 на, поддержка работы батареи
2: автоматическое обнаружение PNP и NPN биполярного транзистора, N, p-канальный МОП-транзисторов, JFET полевой эффект транзисторов, диодов, двух диодов, тиристоров, резисторов, конденсаторов, индукторов. Автоматическое определение коэффициента усиления тока (B) определения штифта и включение напряжения транзистора и эмиттера (Uf), транзистора Дарлингтона через высокое пороговое напряжение и высокое распознавание усиления тока.
3: может обнаруживать биполярные транзисторы и внутренний защитный диод MOSFET и отображаться на экране. Это может быть измерено пороговое напряжение и емкость затвора MOSFET.
4: поддерживает два измерения сопротивления, потенциал также может быть измерен. Самое высокое разрешение-0,1 ohm Сопротивление измерений, что является самым высоким показателем измеренное значение 50 м евро.
5: диапазон измерения емкости от 25 пФ до 100 МФ (10 мкФ). Разрешение до 1 пФ. 0,09 мкФ постоянной ёмкости, универсальный конденсатор может быть обнаружены выше эквивалентного последовательного сопротивления (ЭПС), разрешением 0,01 Ом. Чтобы отобразить значение потери напряжения конденсатора и Увеличить емкость отдельных линейных ESR измерений, доступно онлайн (на цепи) прямое Емкостное измерительное устройство значение и ESR, простота обслуживания и устранение неисправностей емкости.
6. Диапазон измерения индуктивности 0,01 MH-20H, в противном случае он будет отображаться по мере того, как устойчивость, в том случае, если индуктор сопротивления постоянного тока выше, чем 2100 будет отображаться как европейского сопротивления.
7. Может отображать два диода в правильном направлении, показывая падение напряжения вперед. Светодиодный индикатор, обнаруженный как диод, падение напряжения вперед выше, чем обычно. Два светодиода обнаружены как двойной диод. Одновременное Обнаружение светодиодный вспышек, очень интуитивно понятный.
8. Каждый тест времени составляет около двух секунд, только большая емкость и высокая индуктивность измерения будут занимать долгое время
Дополнительные Особенности:

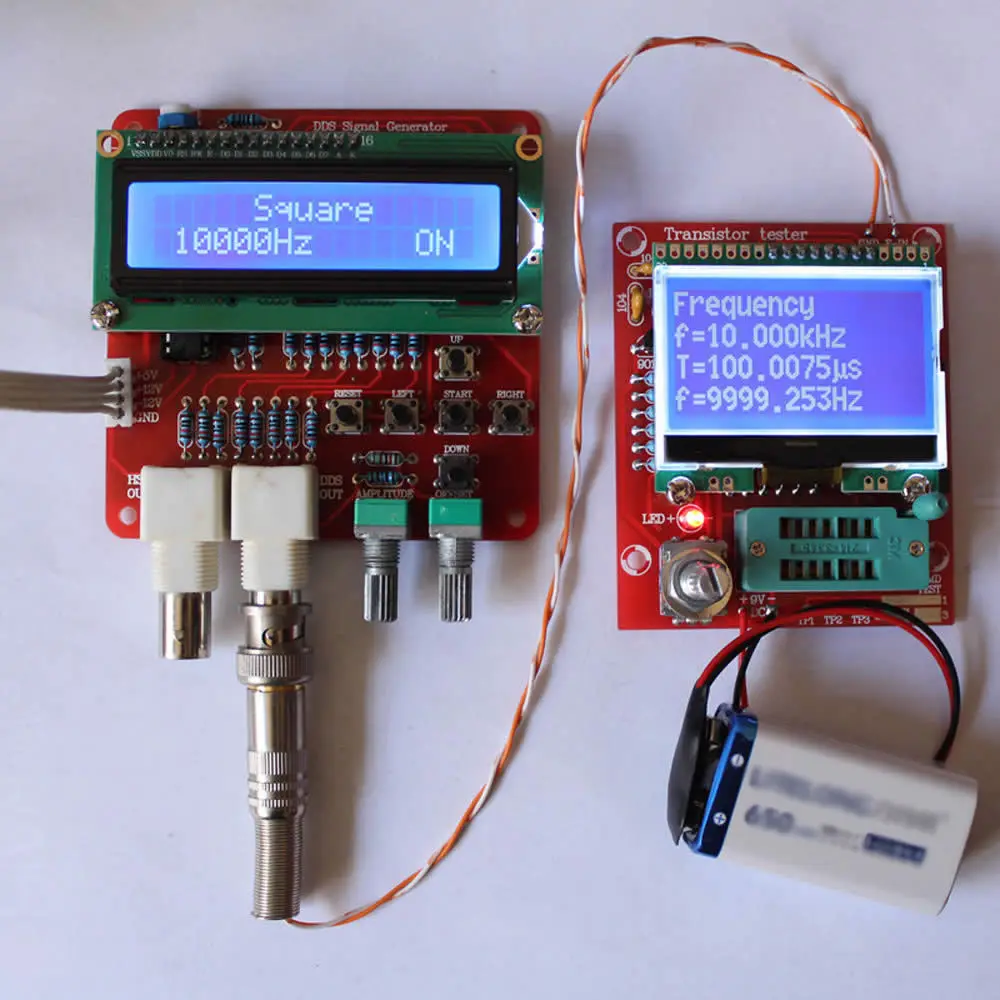

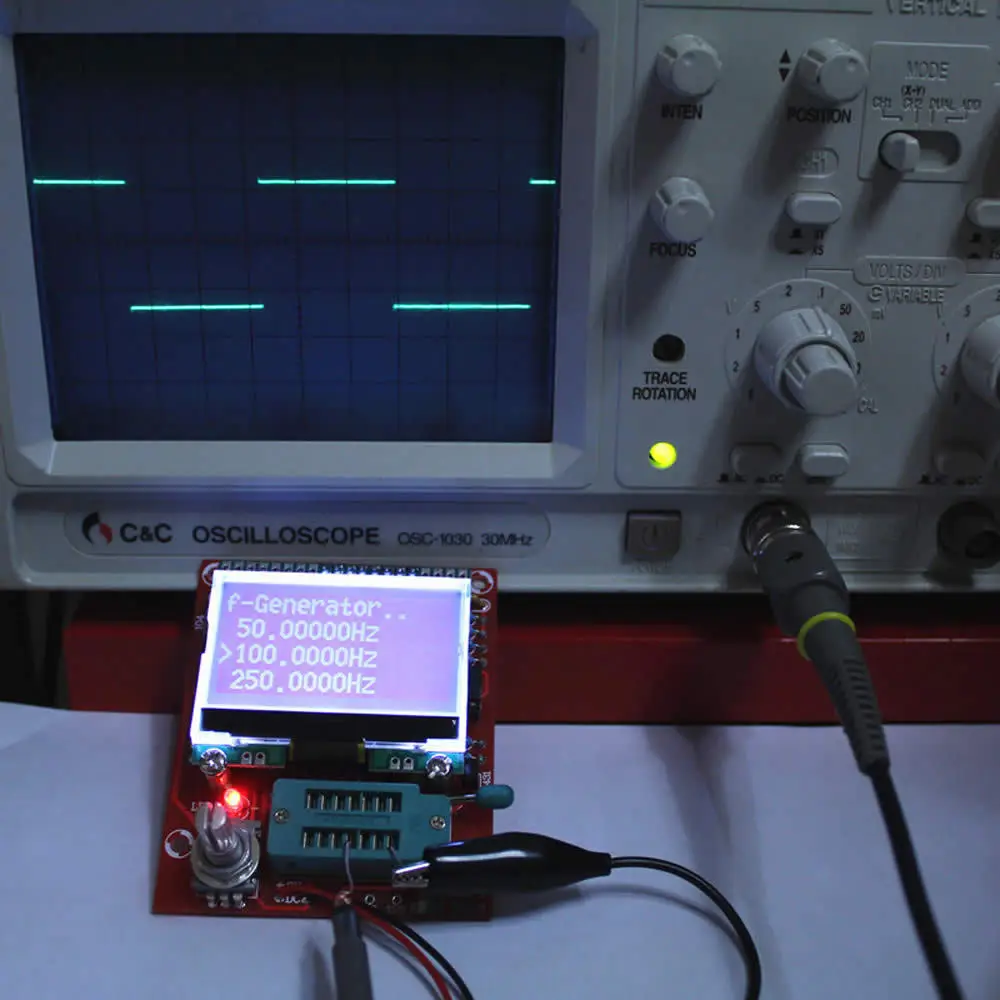

1. Генератор сигналов квадратной волны, дополнительный встроенный в диапазоне 1 Гц-2 МГц сигнал квадратной волны;
2.PWM Генератор импульсных сигналов для 1-99% импульсного модулированного сигнала ширины;
3. Частотомер функция, может пройти тест 1HZ-25 кГц или более высокой частоты сигналов (в этот чехол небольшое снижение точность)
Инструкции по использованию:
1. Резистор сварки. Если вы не знакомы с хроматическими кругами, пожалуйста, проверьте сопротивление с помощью мультиметра.
2. Другие компоненты сварки. Убедитесь, что тип и направление транзистора верны.
3. Подключите с источника питания (9В батареи или 5,5 V-12V внешний DC источника питания) вместо того, чтобы связаться с M328 и ЖК-дисплей. Затем Измерьте напряжение между контактом 7 и контактом 22 с помощью мультиметра. Если напряжение + 5 В, это означает, что счетчик работает в нормальном состоянии.
4. Отключите источник питания, подключите к M328 и ЖК-дисплею. Когда все установки завершены, подключите к источнику питания.
5. Подробное руководство по установке: //www.dropbox.com/sh/uo7nr7xet09esbu/AAAMAjU0sE2hFqCXe0VAsGM_a?dl=0
Технические характеристики:
Дисплей: 12864
Напряжение: DC5.5-12V
• Сила тока: 24mA
Источник питания: аккумулятор 9 В (не входит в комплект)
Измерение сопротивления: Max.50
Сопротивление Разрешение: 0,1
Измерение емкости: 25 пФ ~ 100 МФ
Постоянной ёмкости, универсальный конденсатор Разрешение: 1pF
Измерения индуктивности: 0,01 MH ~ 20 ч
Размер экрана: 5*3,5 см/2 * 1.4in
PCB Размеры: 7,5*6 см/3 * 2.4in
Посылка Размеры: 9,5*9,5*3,5 см/3,7*3,7 * 1.4in
Посылка Вес: 81g/2,8 oz
- Посылка содержание
100% Фирменная Новинка
(1 шт.);DIY наборы M328 тестер транзисторов LCR диод емкость ESR метр ШИМ квадратная волна
|
|
