QIACHIP 433 МГц Беспроводной широкий Напряжение кодирования передатчик +

---

Пожалуйста, выберите посылка, которая вам нужна, мы вышлем вам выбранный вариант.



Посылка в комплекте   (3 варианта указаны ниже):



1) приемный модуль и передающий модуль

1 шт. * приемный модуль

1 шт. * передающий модуль

2) передающий модуль только в том случае,

1 шт. * передающий модуль

3) только приемный модуль

1 шт. * приемный модуль

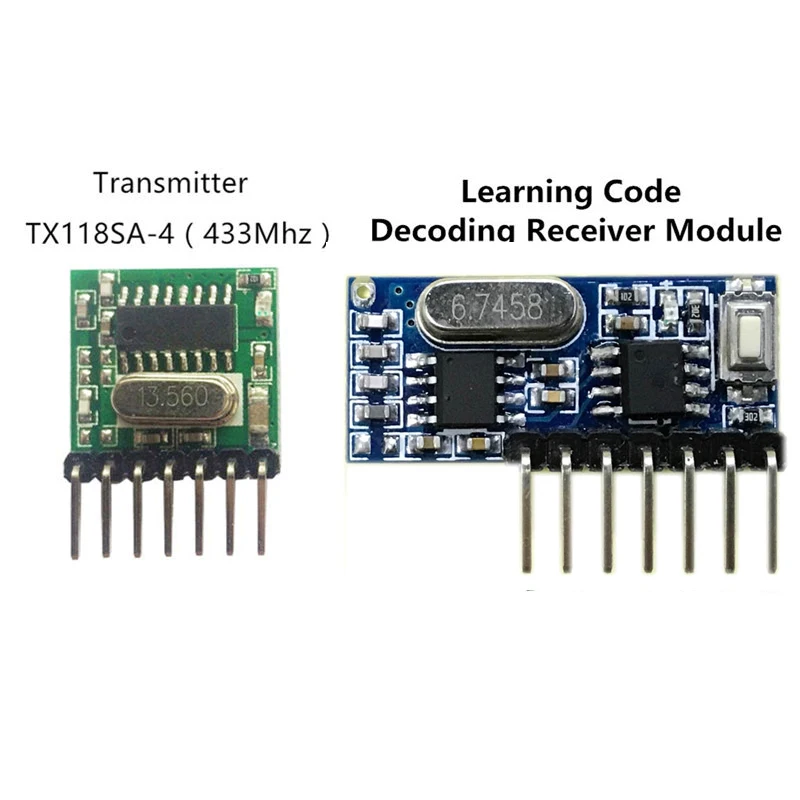

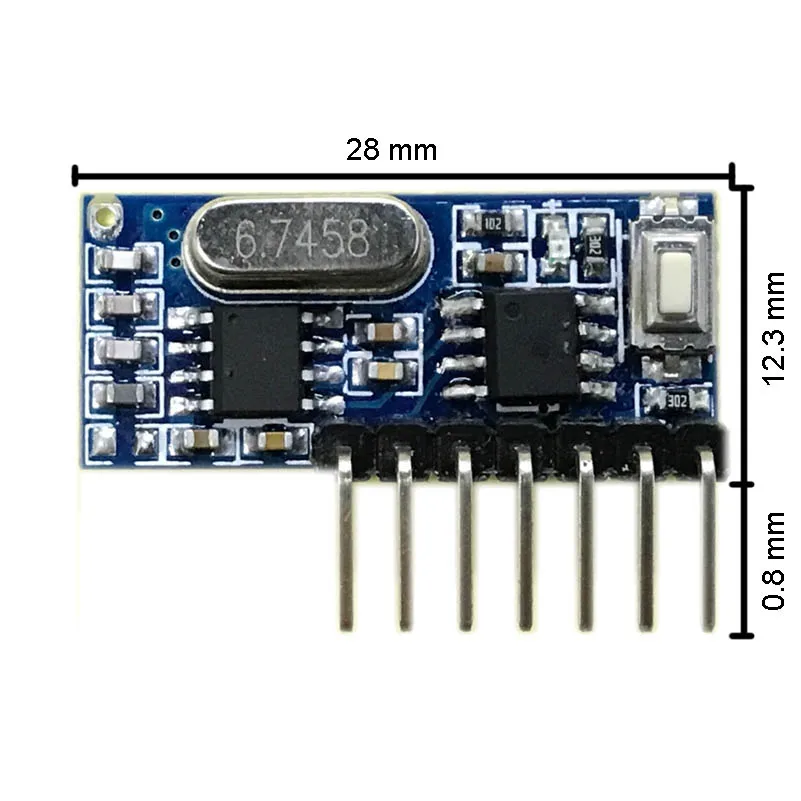

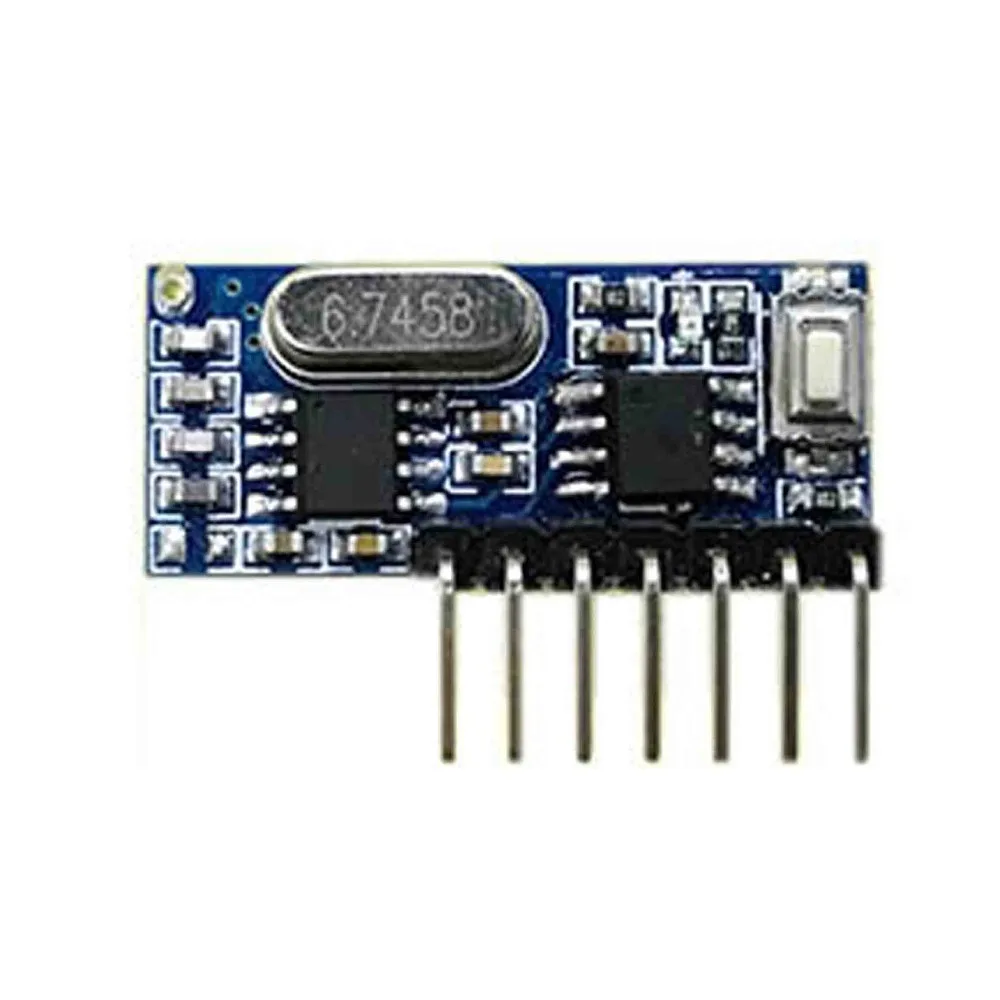

Примечание: * Посылка включает в себя различные продукты, потому что вы выбираете другую посылка. * Эта посылка не включает антенну. Применение окружающей среды Дистанционный пульт переключатель, модуль ввода/вывода, мотоциклы, противоугонной автомобильной продукции, домашней безопасности, электрические двери, затвор двери, окна, дистанционный пульт гнездо, дистанционный пульт светодиодный, дистанционное аудио дистанционный пульт электрические двери, двери гаража дистанционный пульт, дистанционный пульт выдвижной двери, дистанционное управление объем ворота, двери, Пульт дистанционного управления открывалка двери, система управления закрывающим устройством двери, пульт дистанционного управления занавесками, Хост сигнализации, сигнализация, пульт дистанционного управления мотоцикла дистанционного управления электромобилями, пульт дистанционного управления MP3. Описание продукта: [Модуль приемника] модель изделия: RX480E-4   Модель: RX480E-4 Рабочее напряжение:DC2.5V-5V Рабочий ток: 3 мА Чувствительность: -108DBM Скорость: максимум 10 КБ/с Рабочий режим:Точечный ход, самоблокировка, блокировка  Выход: 4Канал CMOSУровень сигналаСоответствует пульту дистанционного управления ABCD 4 кнопками.

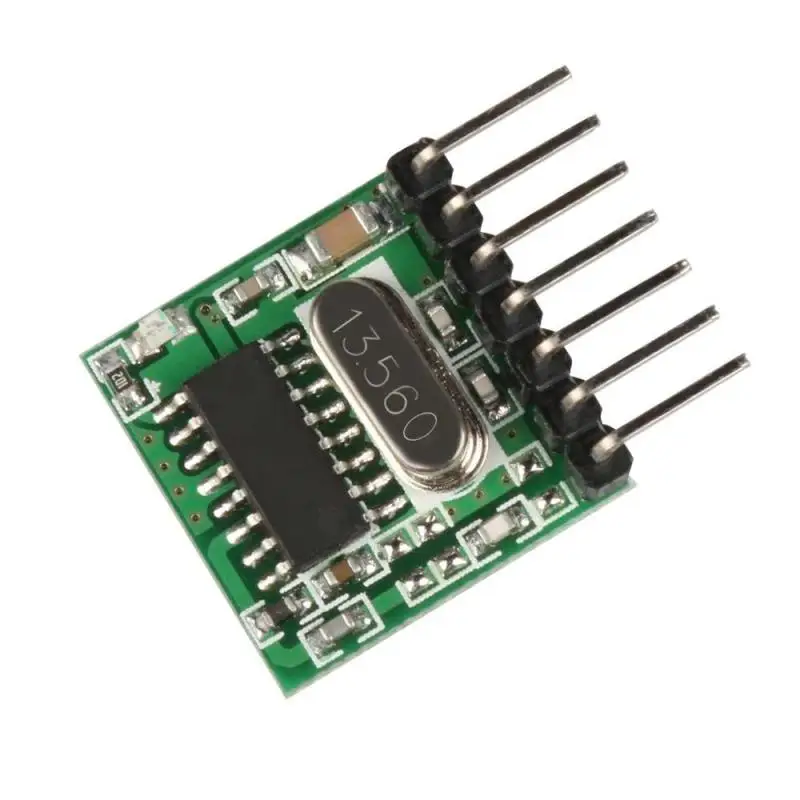

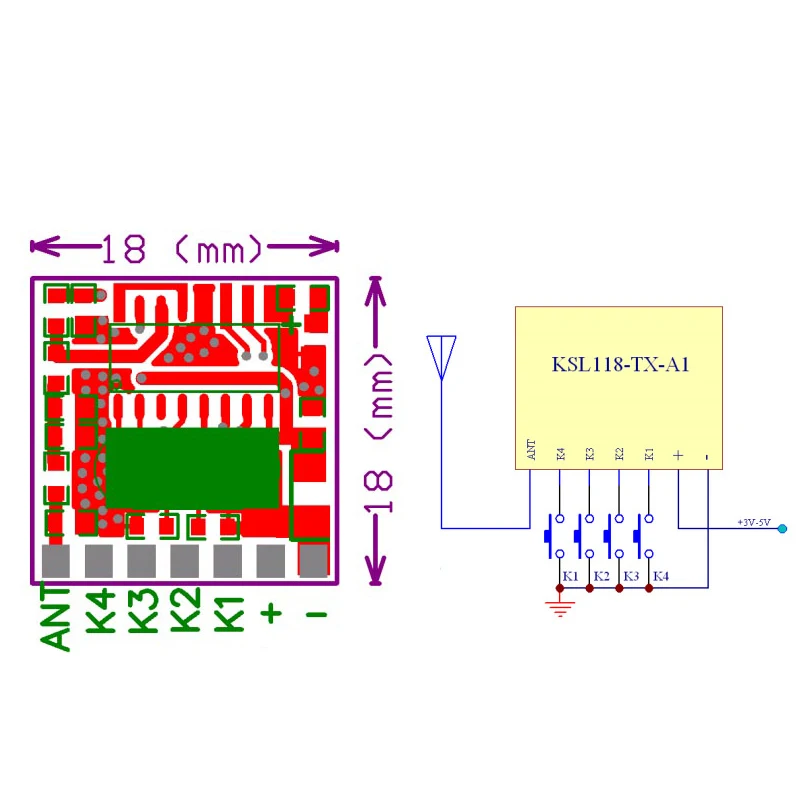

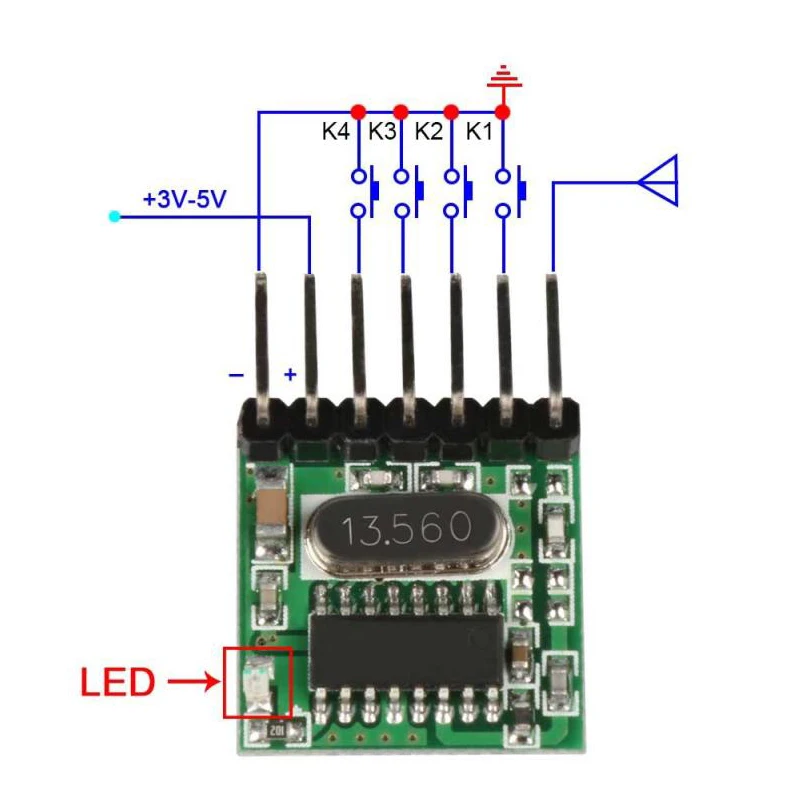

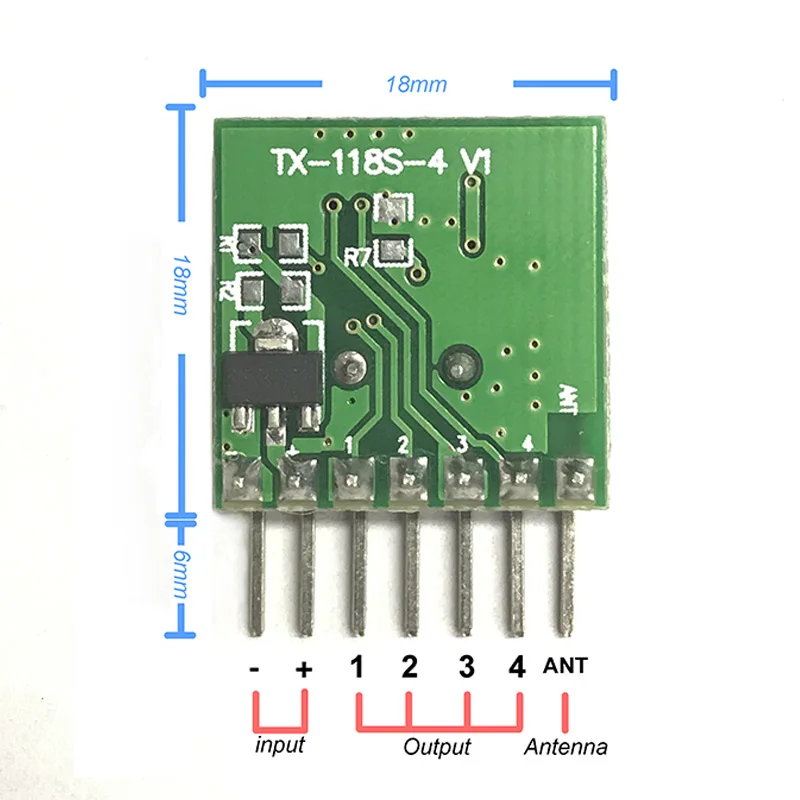

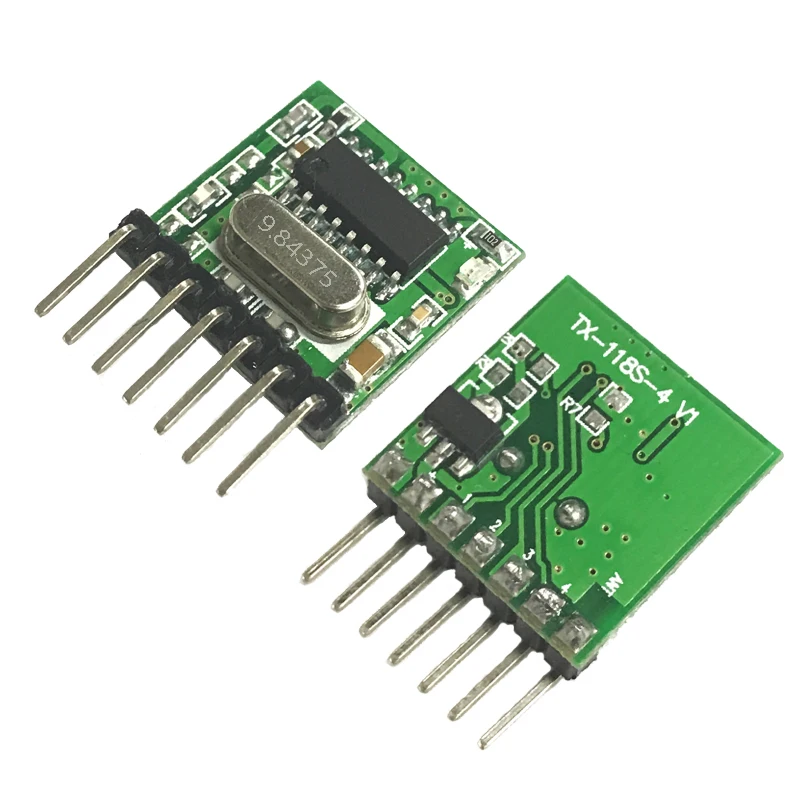

[Модуль передатчика] Модель продукта:  TX118SA-4 Мощность передачи: 11dbm Расстояние: 20-100 м Выбросов ток: 10MA Ток в режиме ожидания: менее 3UA Скорострельность: Максимальная 10KB / S Отклонение передачи: +/- 7. 5 кГц/узкополосное излучение Модуляции: ASK Рабочее напряжение: 3 В постоянного тока-24 В Настраиваемый Специальный Код: MCU тип. Опционально фиксированный тип кодирования: PT2262 / EV1527 / HT6P20B Ключевые данные: A, B, C, D группы из 4 входов могут быть объединены в 15 групп. Ток в режиме ожидания: <3UA Каждый модуль имеет уникальный идентификационный адрес. Все модули K1-K4 четырехклавишным кодом одинаковые. Инструкции Как программировать: 1. Удалите имеющиеся данные: Нажмите кнопку обучения 8 раз. Ответ: светодиодный мигает 7-ю раз. 2. Код дистанционного обучения: Нажмите клавишу обучения один раз, два или три раза (см. Ниже). Светодиодный индикатор включения: Режим обучения активен. Пресс любую кнопку дистанционный пульт. Светодиодный индикатор мигает три раза: Обучение успешно завершено. 3. Тест: После вышеуказанной операции плата приемника может управляться с помощью пульта дистанционного управления. Более передатчики с различными идентификаторами может быть извлечены и хранить дополнительно, начиная с шаг 2. Смесь различных режимов возможно. Кнопка использование (наборы для ухода за кожей режим и начинается процесс сопряжения): Пресс после того, как: Режим инчинга (мгновенный режим) Пресс дважды: С встроенной функцией спуска затвора режим (распорная-режим 4 Каналы) Нажмите три раза: Блокированный режим (выбранный канал активен и очищен, если другой канал становится активным) (Эти инструкции предоставлены Manfred, спасибо Manfred)
Приложений 1. Беспроводной Выключатель питания, розетка, пульт дистанционного управления, модуль приемника, 2. Контроль доступа, электрические автомобили, мотоциклы, автомобильные противоугонные продукты, удаленные открыватели дверей, система управления доводчиками 3. Безопасность, системы наблюдения, продукты домашней безопасности, электрические двери, Хост сигнализации, сигнализация 4. Управление комнатами, двери затвора, окна, пульт дистанционного управления, светодиодный пульт дистанционного управления, дистанционное аудио дистанционное управление электрическими дверями, пульт дистанционного управления гаражными дверями, выдвижной пульт дистанционного управления дверями, дистанционные ворота качения, раздвижные двери 5. Умный дом продукты, пульт дистанционного управления шторы, удаленный MP3, аудио











Выбор антенны Описание Общее применение режим Для общего режима применения антенна может непосредственно принять общие спецификации с рынка; Конкретную информацию следующим образом: Антенны ядро проводника диаметр (включая антенну кожи): 1,0 мм, (за исключением антенна кожи): 0,5 мм; Длина провода концом сварки: 17,5 мм, длина провода антенный вход: 9,5 мм; Диаметр обмотки антенны (включая кожу антенны):5 мм; Номер поворота обмотки: 15 поворотов Рисование диаграматики: Специальный режим улучшения Общий режим приложения не может удовлетворить, если вам нужно дальнее расстояние связи, поэтому специальный режим улучшения может получить дальнее расстояние связи и конкретную информацию следующим образом: 433 МГц Антенна Ядро антенны диаметра проводника (включая кожу антенны): 1,0 мм; (за исключением кожи антенны): 0,35 мм Длина провода концом сварки: 12 мм Диаметр антенна обмотки (за исключением антенна кожи): 3,0 мм; Поворотное количество обмотки: 26 витков; Длина обмотки: 36 мм Рисование диаграматики:
