Компания DigitalDream CNC занимается цифровым управлением на протяжении 7 лет, специализируясь на научных работах, разработках и производстве различных систем ЧПУ (компьютерное цифровое управление) с высоким качеством, высокой надежностью. Он может производить общий бесщеточный двигатель постоянного тока, драйвер шагового двигателя, а также 1 axisCNC системы до 6 axesCNC системы.

В DDCSV2.1 4 оси и 4 оси motion контроллер, который был исследован и разработан быстрее ЧПУ для четырех лет. Контрольный период каждой позиции составляет всего 4 миллисекунды с высокой точностью управления. Самый высокий одноосный выходной импульс составляет 500 кГц, и ширину импульса можно регулировать. Он поддерживает общий шаговый двигатель и сервопривод.

В DDCSV2.1 Численное система управления принимает руку + FPGA рамки дизайн. Рука может завершить часть интерфейса человека-компьютера и анализа кода и FPGA может завершить часть основного алгоритма и импульса управления генерации, с разумным дизайном, надежным управлением и легкой деятельностью.

Панель макет структура DDCSV2.1 рационально. Общая работа вне сети может быть завершена только 17 ключами, и он поддерживает FANUC с высокой универсальностью, чтобы быть совместимым с набором кода G. Этот specificationintroduces метод работы обрушения машины специальные off-line система чпу, DDCSV2.1 и машина средство связи, а также работы спецификации. Большим количеством графическое представление и примеры, использует может быстро научиться использовать DDCSV2.1 системы ЧПУ.

DDCSV2.1 сделал следующие изменения на основе DDCSV1.1:
1: входной сигнал изменен для поддержки переключателя NPN;
2: ограничение поддержки и домашний общий порт ввода;
3: Используйте более стабильную вспышку, чтобы гарантировать отсутствие потери программы;
4: обновления алгоритм, поддержка программируемые интерполяции, изменение V1.1 версия arc
Интерполяция ошибки;
5: Обновите модуль питания, система более стабильная.

Производительность параметра:

• Обычный цифровой входной интерфейс 16-circuitoptocoupler муфта изоляции
• Обычный Цифровой вход Интерфейс 3-контур анод муфта изоляции
• Выходной интерфейс В порта управления шпинделем 0-10 В с аналоговым количеством (может быть изменен как PWM выход);
• Поддержка 3 оси шагового двигателя управления, самый высокий Пульс управления одной оси составляет 500 кГц;
• ARM9 основной чип управления;
• Чип основного алгоритма FPGA;

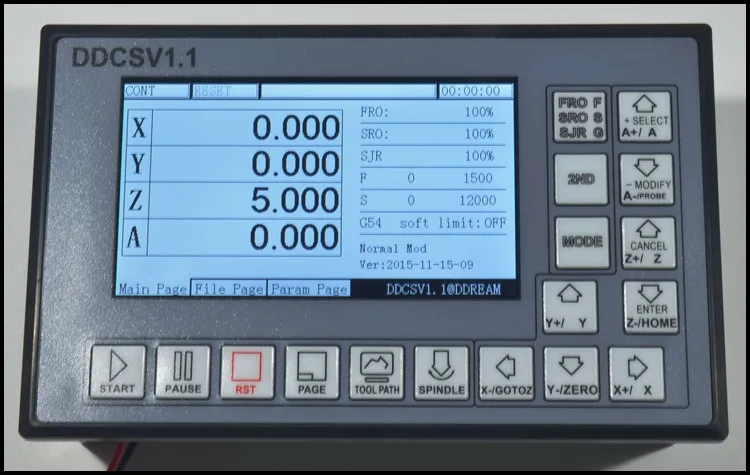

• Экран TFT дюйм(ов) 4,3, соотношение разрешения: 480*272;

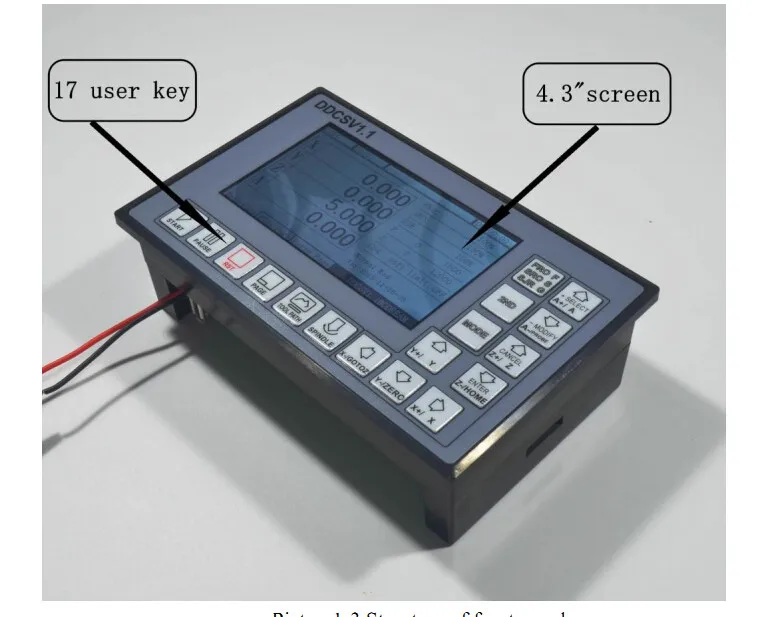

• 17 в рабочем состоянии ключи;

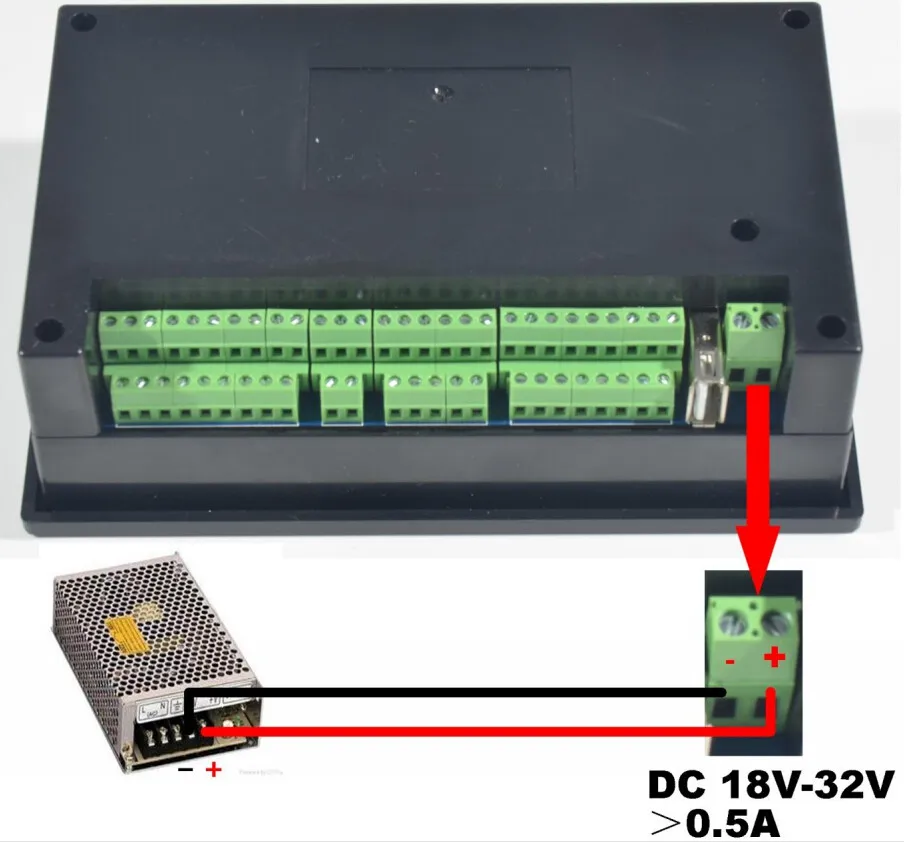

• Основное контрольное оборудование составляет 18 В -В 32 В, потребляемая мощность не должна быть ниже 0,5 А;
• Поддержка USB флэш-накопитель для чтения кода G, и размер G codefile не имеет требования;

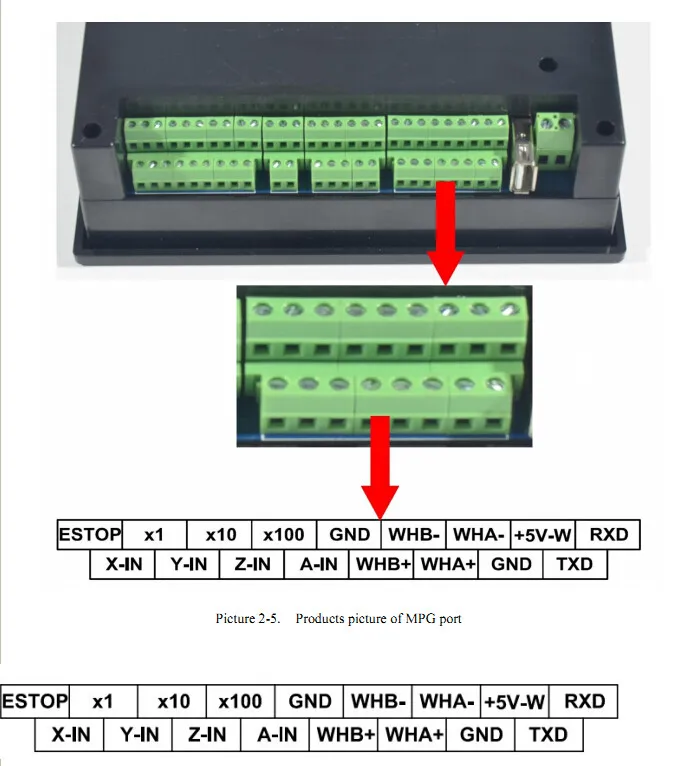

• Оснащен портом MPG и поддерживает цифровой дисплей MPG, а также поддерживает общий MPG на рынке.
• Поддержка панельного ключа с одноосевой ручной операцией, ручным шагом и контактом;
• Поддержка работы быстро задайте положение хода;
• Поддержка нескольких систем координат (с функцией автоматического сохранения в случае отключения питания);
• Поддержка функции сохранения данных автоматически после отключения питания (нажмите Пуск, чтобы автоматически сохранить данные в операции, автоматически сохранить данные после отключения питания)

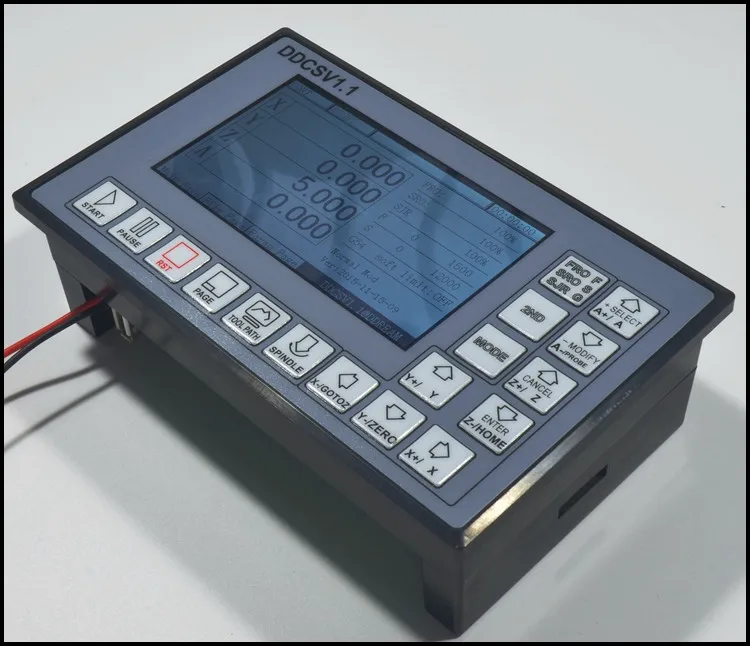

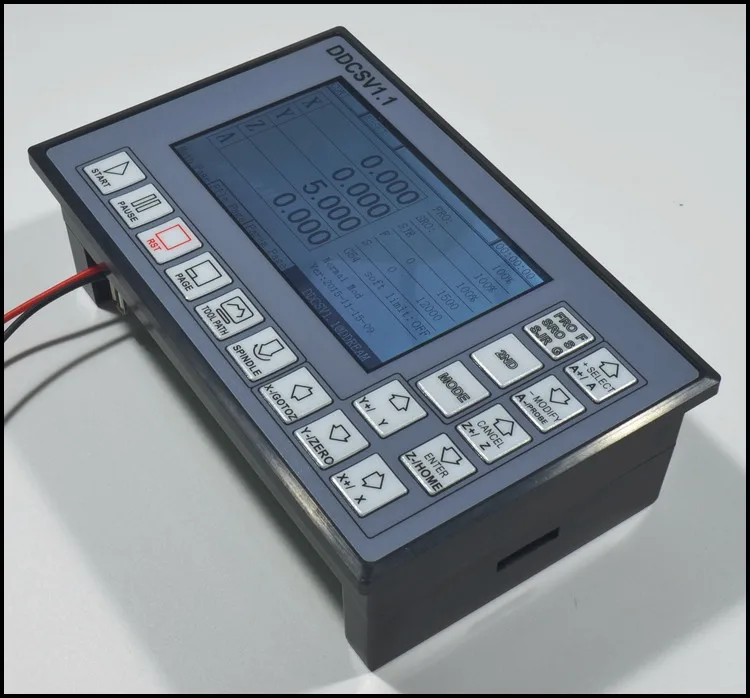

Внешний вид, структура и размер:

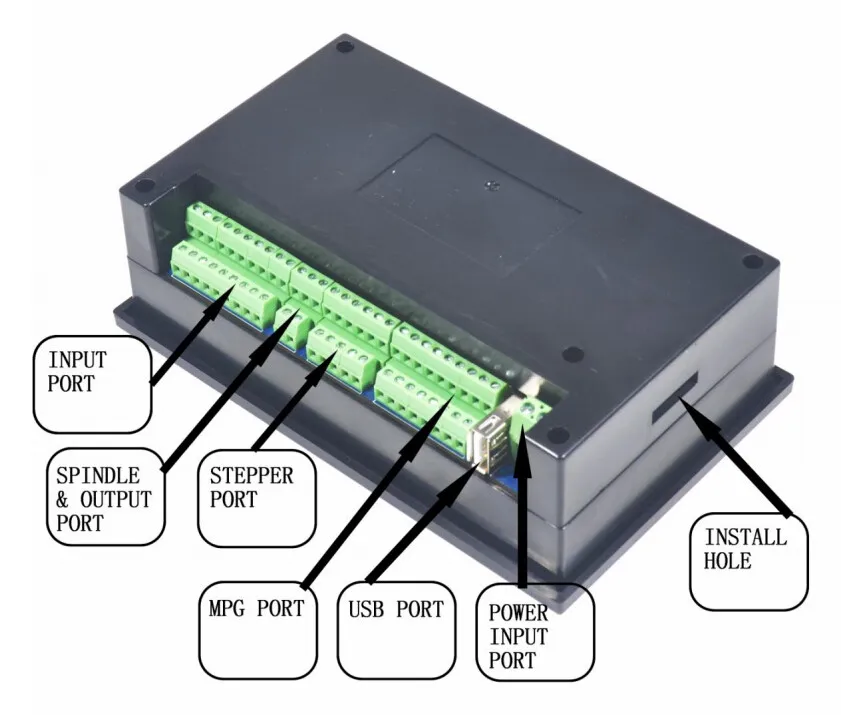

• В DDCSV1.1 принимает встраиваемых оболочки структура, которая может пробить квадратное отверстие на шкаф оборудования и затем вставлять это оборудование в Сквайр отверстие.
• Используйте два механизма блокировки изнутри, чтобы зафиксировать это оборудование на шкафу оборудования, с легкой установкой. Размерный рисунок внешнего вида изделия соответствует изображению 1-1 и изображению 1-2.
• Размер панели изделию составляет 163 мм * 102 мм * 5 мм;
• Размер основной корпус 156 мм * 93 мм * 45 мм;
• Размер квадратное отверстие установлен на оборудования шкаф 156 мм * 93 м

Посылка включает в себя:

1 х 3 оси контроллер движения

1x4 ГБ USB флешка

Удлинительный кабель USB-1 шт.
