ISDS205X Virtual PC USB осциллограф DDS и анализатора логики 2CH 20 мГц пропускной способности

ISDS205X Virtual PC USB осциллограф DDS и анализатора логики 2CH 20 мГц пропускной способности

Виртуальный USB-осциллограф для ПК

Изготовитель: Cleqee

Характеристики и спецификации:

Двухканальный цифровой осциллограф ISDS205 сочетает в себе низкую стоимость и высокую производительность. Грамотно спроектированный рабочий диапазон 20М, частота дискретизации 48М, 2 канала, переменная поддержка X-Т и XY для двухканального виртуального осциллографа, анализатор спектра, устройство записи данных.

Модель 205X поддерживает логический анализатор. Логический анализатор поддерживает 2 наших вида программного обеспечения, Logic Software и Saleae Logic
Saleae Logic поддерживает SPI, IIC, UART и пр., а также 917 видов анализаторов протоколов
Модель 205X поддерживает функцию DDS. DDS поддерживает 5 видов выходных сигналов, синусоида может выводить до 20М

Технические характеристики
• Модель: ISDS205X
• Количество каналов: 2
• Сопротивление: 1 MΩ, 25 пФ
• Соединение по току: по переменному току и постоянному току
• Вертикальное разрешение: 8 бит
• Диапазон измерений: от -6 до 6 В (щуп X1), от -60 до 60 В (щуп X10)
• Точность по вертикали: ±3 %
• Диапазон шкалы времени: 1 нс — 20 с
• Защита входа: диод, 50 Vpk
• Автоустановка: да (от 10 Гц до 20 МГц)
• Режим развертки: автоматический, нормальный, по сигналу
• Тип развертки: нет, нарастающий фронт, ниспадающий фронт, нарастающий или ниспадающий фронт
• Уровень развертки: да
• Источник осциллограммы : CH1, CH2
• Объем буфера данных: 1 МБ / канал
• Диапазон частот: 20 МГц
• Максимальный образец: 48 измерений / с
• Вертикальный режим: CH1, CH2, ADD, SUB, MUL
• Режим отображения: X, Y-T, X-Y
• Измерения: да
• Форматы сохранения формы сигнала: Osc (проприетарный), Excel и Bmp

Анализаторы спектра.
• Количество каналов: 2
• Диапазон частот: 20 МГц
• Алгоритм преобразования: БПФ (18 окон), корреляционный
• Размер окна преобразования (отсчетов): 8–1048576 / канал
• Спектральные измерения: уровень гармоник (1–7), SNR (сигнал / шум), SINAD, ENOB, THD, SFDR
• Обработка фильтра: БИХ-фильтр (FIR) поддерживает произвольные размеры полосы пропускания, различные оконные функции (прямоугольная, Барлетта, треугольная, косинуса, Хэннинга, Барлетта-Хэннинга, Хемминга, Блэкмана, Блэкмана-Харриса, Тьюки, Наталла, окно с плоской вершиной, Бохмана, Парзена, Ланцоша, Кайзера, Гаусса, Дольфа-Чебышева)
• БИХ-фильтр поддерживает следующие типы фильтров: «Баттерворт», «Чебышев I», «Чебышев II», «Эллиптический».

Регистратор данных.
• Количество каналов: 2
• Сопротивление: 1 MΩ, 25 пФ
• Соединение по току: по переменному току и постоянному току
• Вертикальное разрешение: 8 бит
• Диапазон измерений: от -6 до 6 В (щуп X1), от -60 до 60 В (щуп X10)
• Частота оцифровки 1-го канала: 1 кГц–24 МГц
• 2-го канала: 1 кГц–16 МГц
• Файл записи: максимум 4 ГБ, время записи зависит от частоты оцифровки

Логический анализатор.
• Количество каналов: 16
• Частота оцифровки: 250 кГц–24 МГц (8 каналов), 250 кГц–16 МГц (16 каналов)
• Объем оцифровки: 1 МБ–2 ГБ

Объем оцифровки:
• 1 МБ–2 ГБ

Логического анализатора Saleae Logic:
• Количество каналов: 8
• Частота оцифровки: 25 кГц–24 МГц
• Анализатор протокола: Atmel SWI, BiSS C, SPI, I2C, CAN, UART, I2S / PCM, DMX-512, JTAG, LIN, Manchester, 1-WIRE, UNI / O, Simple Parallel, MDIO, USB 1.1, PS / 2 Keyboard / Mouse
• Объем оцифровки: 1 МБ–10 ТБ

DDS.
• Волна: синусоидальная, прямоугольная (переменная Duty circle), треугольная, пилообразная вверх, пилообразная вниз
• Амплитуда: ≥9 Vp-p (без нагрузки)
• Сопротивление: 200 Ω ± 10 %;
• Смещение: ±2,5 В
• Диапазон частот: 1 Гц–20 МГц

Образец

Комплектация

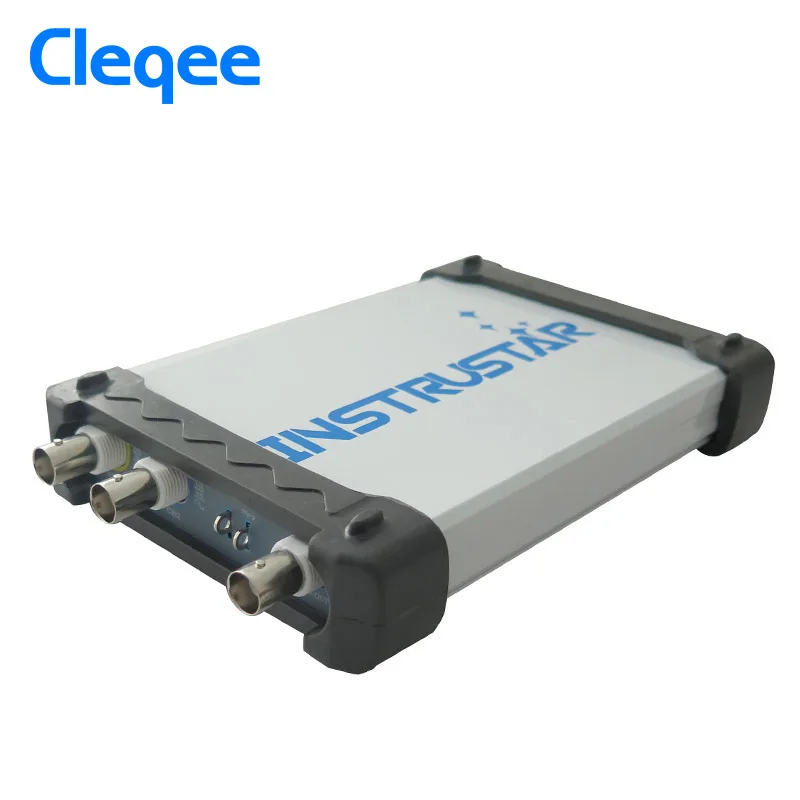

Корпус виртуального осциллографа

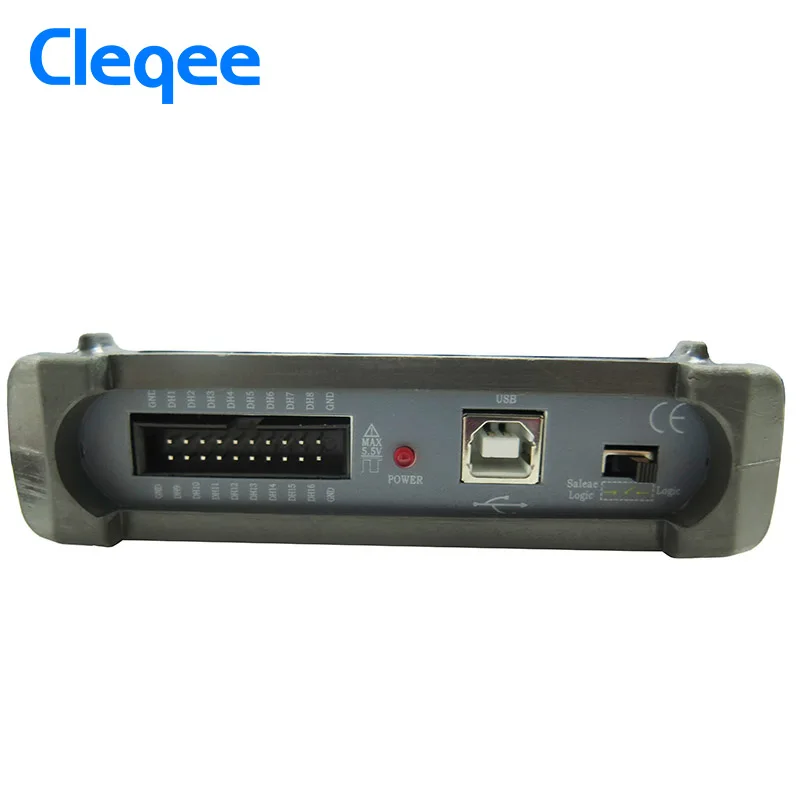

Диагностические выводы для датчика осциллографа и логического анализатора

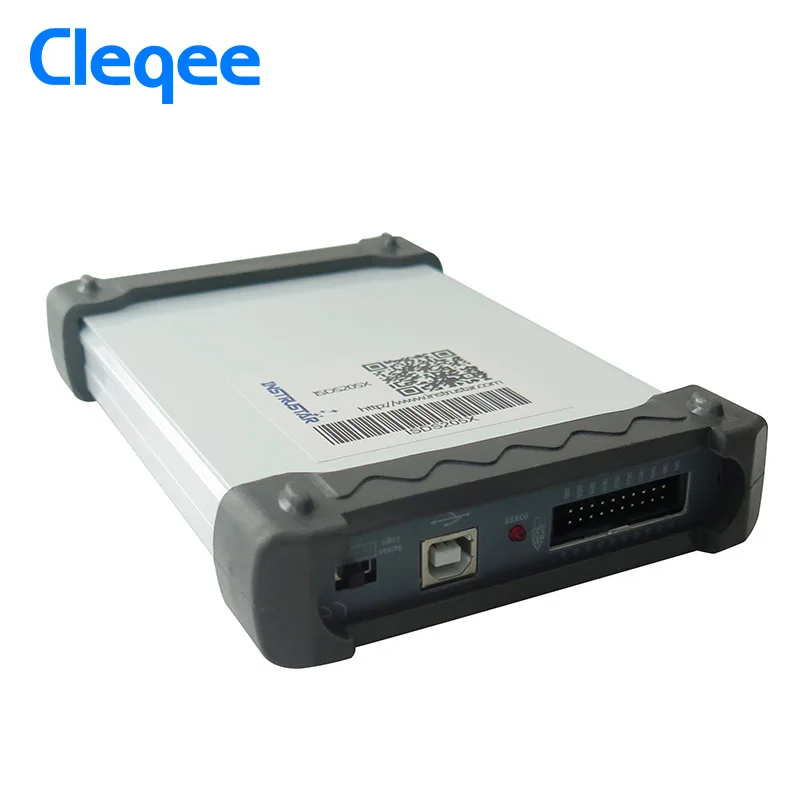

Порт USB для зарядки

Осциллограф, вид сбоку

Корпус осциллографа

Отображение рабочего интерфейса программного обеспечения для ПК

Комплектация
