Модель
|
Igrid SS 2KW
|
IGrid SS 3 кВт плюс
|
IGrid SS 5KW Plus
|
Igrid TT 10KW
|
|
Фазы
|
1-фазный/1-фазный выход
|
Безуходный 3-х фазный/3-фазный вне
|
|
Максимальная входная мощность PV
|
2250 W
|
4500 W
|
10000 W
|
14850 W
|
|
Номинальная выходная мощность
|
2000 W
|
3000 W
|
5000 W
|
10000 W
|
|
Максимальная мощность зарядки
|
1200 W
|
4800 W
|
9600 W
|
|
ГРИД-галстуком-бабочкой операции
|
|
PV вход (DC)
|
|
Номинальное максимальное напряжение постоянного токаDC Напряжение
|
300 В постоянного тока/350 В постоянного тока
|
360 В постоянного тока/500 В постоянного тока
|
720 В постоянного тока/900 В постоянного тока
|
720 В постоянного тока/900 В постоянного тока
|
|
Пуско-Напряжение lnitial для кормленияНапряжение
|
80 В постоянного тока/120 В постоянного тока
|
116 В постоянного тока/150 В постоянного тока
|
225 В постоянного тока/250 В постоянного тока
|
320 В постоянного тока/350 В постоянного тока
|
|
MPP Напряжение диапазон
|
120 В постоянного тока ~ 320 В постоянного тока
|
250 В постоянного тока ~ 450 в постоянного тока
|
250 В постоянного тока ~ 850 В постоянного тока
|
400 В постоянного тока ~ 800 В постоянного тока
|
|
Количество трекеров MPP
Максимальная lnput ток
|
1 / 1x15 A
|
1 / 1x18
|
2 / 2x10 A
|
2 / 2x18,6 A
|
|
Выход сетки (AC)
|
|
Номинальная мощность Выходное напряжение
|
101/110/120/127 В переменного тока
|
208/220/230/240 В переменного тока
|
230 В переменного тока (P-N) / 400 В переменного тока (P-P)
|
|
Выходное напряжение диапазон
|
88-127 в переменного тока *
|
184-265 В переменного тока *
|
184-265 В переменного тока * на фазу
|
|
Номинальная мощность Выход ток
|
18 в
|
13 лет
|
21
|
14,5 каждого этапа
|
|
Мощность фактор
|
> 0,99
|
|
Эффективность
|
|
Максимальная эффективность преобразования (DC/AC)
|
95%
|
96%
|
|
Европейская эффективность @ Vnominal
|
94%
|
95%
|
|
Работа вне сети
|
|
Вход переменного тока
|
|
Автоматическое включение напряжения переменного тока
Перезапуск Напряжение
|
60 - 70 В переменного тока/85 В переменного тока
|
120 - 140 в переменного тока/180 В переменного тока
|
120 - 140 в переменного тока на фазу
180Переменного тока на фазу
|
|
Допустимый диапазон напряжения lnput
|
На рост от 80 до 130 В переменного тока
|
170 - 280 В переменного тока
|
170 - 280 В переменного тока на фазу
|
|
Максимальный ток переменного тока lnput
|
30 A
|
40 А
|
|
PV вход (DC)
|
|
Максимальная компакт-дисков Напряжение
|
350 В постоянного тока
|
500 В постоянного тока
|
900 В постоянного тока
|
900 В постоянного тока
|
|
MPP Напряжение диапазон
|
150 ~ 320 В постоянного тока
|
250 ~ 450 в постоянного тока
|
250 ~ 850 В постоянного тока
|
400 ~ 800 В постоянного тока
|
|
Количество трекеров MPPМаксимальная lnput ток
|
1 / 1x15 A
|
1 / 1x18
|
2 / 2x10 A
|
2 / 2x18,6 A
|
|
Выход режима батареи (AC)
|
|
Номинальная мощность Выходное напряжение
|
101/110/120/127
Переменного тока
|
202/208/220/230/240
Переменного тока
|
230 В переменного тока (P-N) / 400 В переменного тока
(P-P)
|
|
Выход сигнала
|
Чистая синусоида
|
|
Эффективность (от постоянного тока до переменного тока)
|
90%
|
93%
|
91%
|
|
Смешанной операции
|
|
PV вход (DC)
|
|
Номинальная мощность DC Напряжение
Maaximum DC Напряжение
|
300 В постоянного тока/350 В постоянного тока
|
360 В постоянного тока/500 В постоянного тока
|
720 В постоянного тока/900 В постоянного тока
|
720 В постоянного тока/900 В постоянного тока
|
|
Пуско-Напряжение
Lnitial кормления Напряжение
|
80 В постоянного тока/120 В постоянного тока
|
116 В постоянного тока/150 В постоянного тока
|
225 В постоянного тока/250 В постоянного тока
|
320 В постоянного тока/350 В постоянного тока
|
|
MPP Напряжение диапазон
|
150 В постоянного тока ~ 320 В постоянного тока
|
250 В постоянного тока ~ 450 в постоянного тока
|
250 В постоянного тока ~ 850 В постоянного тока
|
400 В постоянного тока ~ 800 В постоянного тока
|
|
Количество трекеров MPP
Maximumm lnput ток
|
1 / 1x15 A
|
1 / 1x18
|
2 / 2x10 A
|
2 / 2x18,6 A
|
|
Выход сетки (AC)
|
|
Номинальная мощность Выходное напряжение
|
101/110/120/127 В переменного тока
|
208/220/230/240 В переменного тока
|
230 В переменного тока (P-N) / 400 В переменного тока
(P-P)
|
|
Выходное напряжение диапазон
|
88-127 в переменного тока *
|
184-264,5 В переменного тока *
|
184-264,5 В переменного тока * на фазу
|
|
Номинальная мощность Выход ток
|
18 в
|
13 лет
|
21
|
14,5 каждого этапа
|
|
Вход переменного тока
|
|
Автоматическое включение напряжения переменного тока
Перезапуск Напряжение
|
60 - 70 В переменного тока/85 В переменного тока
|
120 - 140 в переменного тока/180 В переменного тока
|
120 - 140 в переменного тока на фазу/180Переменного тока на фазу
|
|
Приемлемый lnput ток
|
На рост от 80 до 130 В переменного тока
|
170 - 280 В переменного тока
|
170 - 280 В переменного тока на фазу
|
|
Максимальный ток переменного тока lnput
|
30 A
|
40 А
|
|
Выход режима батареи (AC)
|
|
Номинальная мощность Выходное напряжение
|
101/110/120/12VAC
|
202/208/220/230/24VAC
|
202/208/220/230/240Переменного тока
|
230 В переменного тока (P-N) / 400 В переменного тока (P-P)
|
|
Эффективность (от постоянного тока до переменного тока)
|
90%
|
93%
|
91%
|
|
Аккумулятор и зарядное устройство
|
|
Номинальная мощность DC Напряжение
|
48 В постоянного тока
|
|
Максимальный зарядный ток никель-металл
|
По умолчанию 25A, 5A - 25A
(Регулируемый)
|
По умолчанию 60A, 5A - 100A (регулируется)
|
По умолчанию 60A, 10A - 200A (регулируется)
|
|
Общие
|
|
Физический
|
|
Размер, Д X Ш X В (мм)
|
107x438x480
|
204,2x460x600
|
167,5x500x622
|
|
Вес нетто (кг)
|
15,5
|
29
|
45
|
|

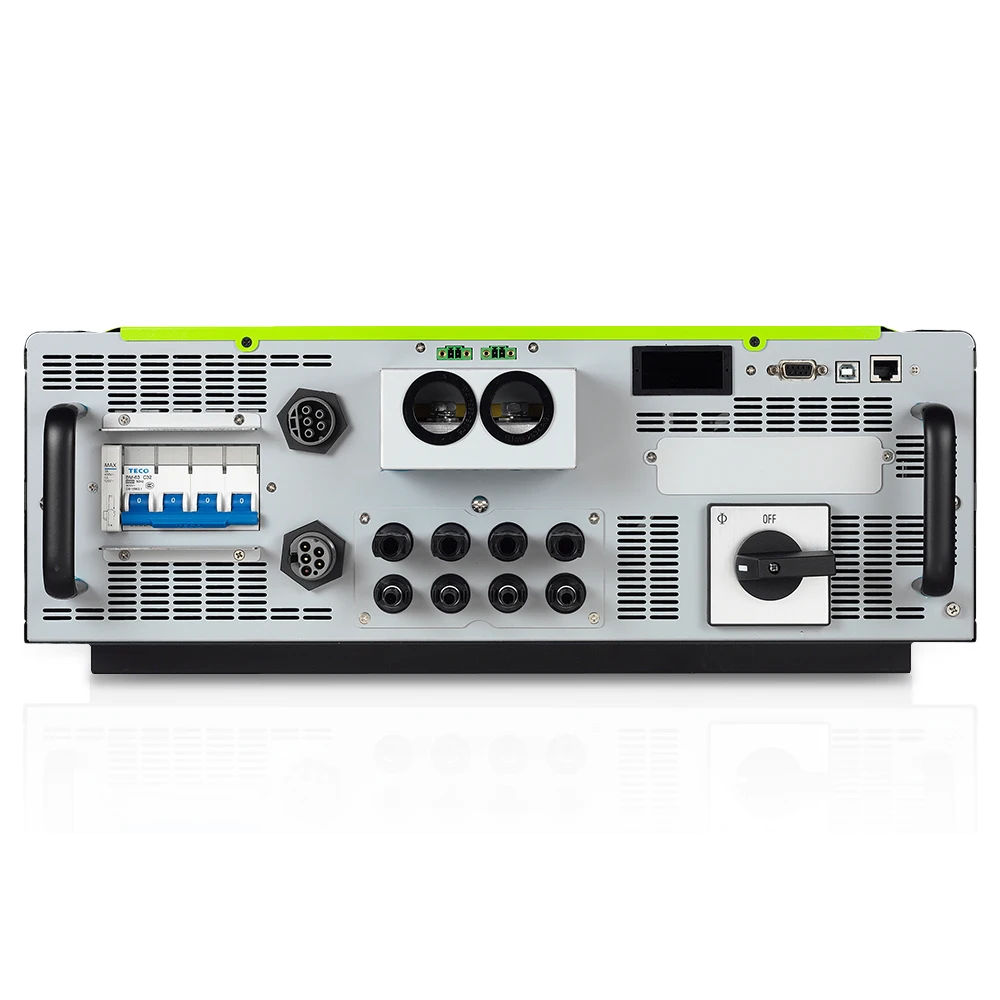

Интерфейс
|
|
Communicaltion Порты и разъёмы
|
RS-232/USB
|
RS-232/USB и интерфейс CAN
|
|
Lntelligent слот
|
Дополнительно доступны карты SNMP, Modbus и AS-400
|
|
Окружающая среда
|
|
Влажность
|
0 ~ 90% RH (без конденсации)
|
|
Операционной Температура
|
От 0 до 40 °C
|
От-10 до 55 °C
|
|
Высота над уровнем моря
|
0 ~ 1000 м **
|
