Elecrow Прототип pcb Professional печатной платы производитель 4 слоя Двусторонняя Accpect PCB

Elecrow Прототип pcb Professional печатной платы производитель 4 слоя Двусторонняя Accpect PCB

Пожалуйста, не платите Отправить предложение чем ем файл PCB.

2 слоя обслуживание печатной платы, стоимость для 10 единиц 10 см max * 10 см Макс PCB нужно только$5,9

Для 1, 2, 4 слоя PCB заказ его на сайте Elecrow office для сокращения времени выполнения.

Время выполнения для 1 или 2 прототипов PCB слоя 4 до 6 дней bussiness и Elecrow обеспечивают 12 часов срочного обслуживания для изготовления печатной платы прототипа.

Поиск в Google & lsquo; Elecrow PCB', вы получите много хороших отзывы о elecrow PCB изготовление Услуги

Большая скидка для PCB/FPC/AluminumPCB массового производства.

Любые вопросы о производстве печатных плат, добро пожаловать, свяжитесь со мной. У нас есть богатый опыт.


О плате файлы
Пожалуйста, отправьте нам ваши печатные платы/FPC файлы для окончательной предложение. Пожалуйста, сообщите мне необходимое количество и страну доставки.
Отправить:Печатная плата (at) elecrow.comИли Skype:Печатная плата (at) elecrow.comВнимание:Майк

Описание

Этот сервис обеспечивает быстрый и качественный опыт изготовления печатных плат для любителей по всему миру. В этот сервис, вы можете получить 5 шт. 2 слоя печатной платы с размерностью до 30 см * 30 см;
Некоторые другие PCB qty для вашего прототипа можно найти по адресу:
10 шт.-2 слоя PCB
20 штук-2 слоя PCB
На этой странице можно использовать другие варианты печатных плат
Elecrow проверит все связанные файлы по мере подтверждения заказ, заказ будет обработан и отправлен в течение 4-6 рабочих дней, если все файлы соответствуют требованиям.

1. требуемые файлы Gerber:
Следующие файлы будут необходимы для 4 слоев печатных плат:

1. Верхний слой: pcbname. GTL
2. Внутренний слой 2: pcbname. GL2
3. Внутренний слой 3: pcbname. GL3
4. Нижний слой: pcbname. GBL
5. Припой стоп маска Топ: pcbname. GTS
6. Припой стоп маска дно: pcbname. GBS
7. Шелковый Топ: pcbname. GTO
8. Шелковый низ: pcbname. GBO
9. NC дрель: pcbname. TXT
10. Механический слой: pcbname. GML

Примечание:
Файл Gerber должен быть форматом RS-274x, формат файла сверла может быть превосходным
Контур доски должен быть включен по крайней мере в один слой, если нет слоя GML/GKO.
Все отверстия будут покрыты по умолчанию, если вам нужны некоторые отверстия, не покрытые, пожалуйста, назовите непокрытые отверстия как pcb.name-NPTH.txt и оставьте комментарий;
Для одного слоя PCB, если вам нужен паяльная маска на верхней и нижней стороне, заказ его как 2 слоя PCB и оставьте комментарий '1 слой PCB с паяльная маска обе стороны ".

1. Многослойные 1-2-4
2. PCB Материал FR-4
3. Доступные цвета: зеленый, красный, желтый, синий, белый, черный
4. Шелковый экран белый, черный (только для белого паяльная маска)
5. Максимальная Размеры 45 см X 120 см
6. Кол-во минимум 10 шт.
7. Доска Толщина 0,6 мм, 0,8 мм, 1,0 мм, 1,2 мм, 1,6 мм
8. Толщина допуска (t≥1. 0 мм) ± 10%
9. Толщина допуска (t <1,0 мм) ± 0,1 мм
10. Изоляция Слои Толщина 0,075 мм-5,00 мм
11. Минимальный трек PCB 6mil (рекомендуется> 8mil)
12. Минимальная дорожка/Vias Space 6mil (рекомендуется> 8mil)
13. Минимальная колодки пространство 8mil
14. Минимальный размер текста шелкографии 32mil
15. Из слоя меди толщиной 1 унц. (35um)
16. Внутренний слой меди толщиной 17 мкм
17. Сверлильное отверстие (механическое) 0,3 мм-6,35 мм
18. Финишное отверстие (механическое) 0,8 мм-6,35 мм
19. Допуск диаметра сверла (без покрытия) 0,05 мм
20. Допуск диаметра сверла (с покрытием) 0,1 мм
21. Допуск контура (механический)
22. ± 20 мм
23. Соотношение сторон 8:1
24. Паяльная Маска Тип Фоточувствительных Чернил
25. SMT мин паяльная маска Ширина 0,2 мм
26. Минимальный паяльная маска просвет 0,2 мм
27. Паяльная Маска Толщина 15um
28. Поверхность отделки HASL, HASL (без свинца) + $10, ENIG + $16.

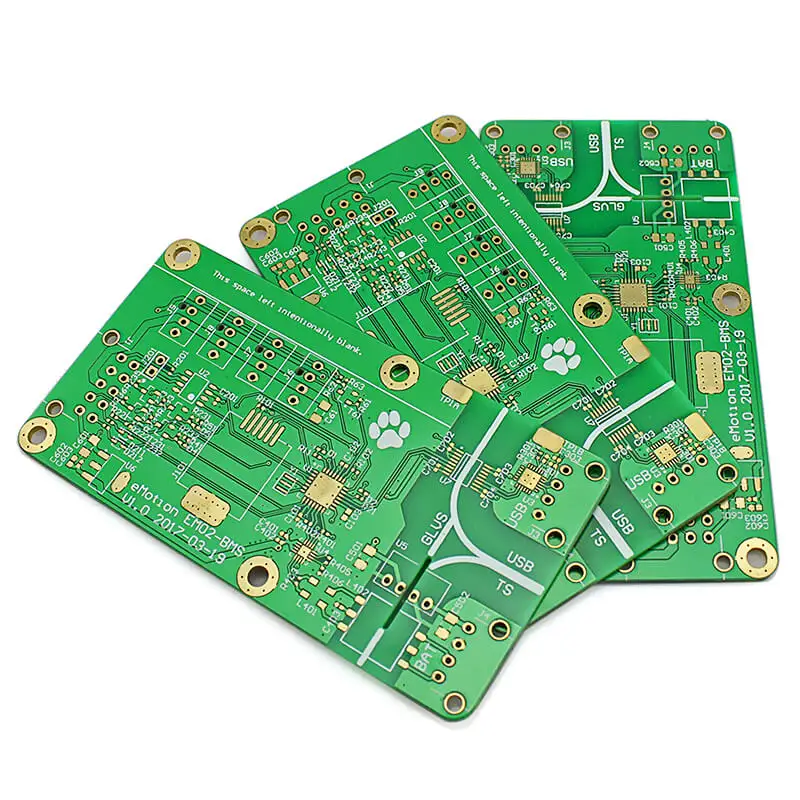

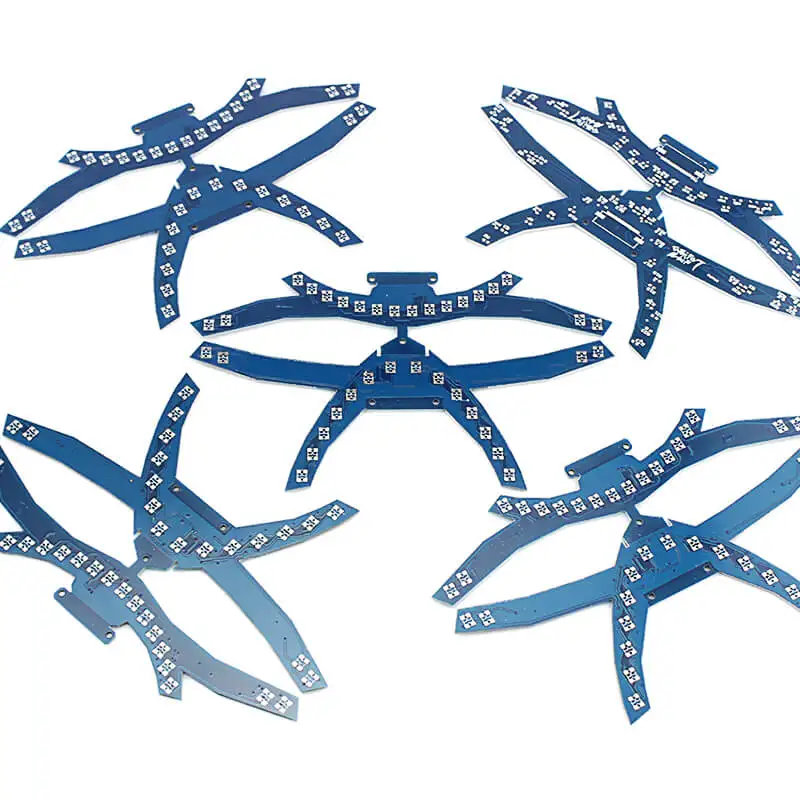

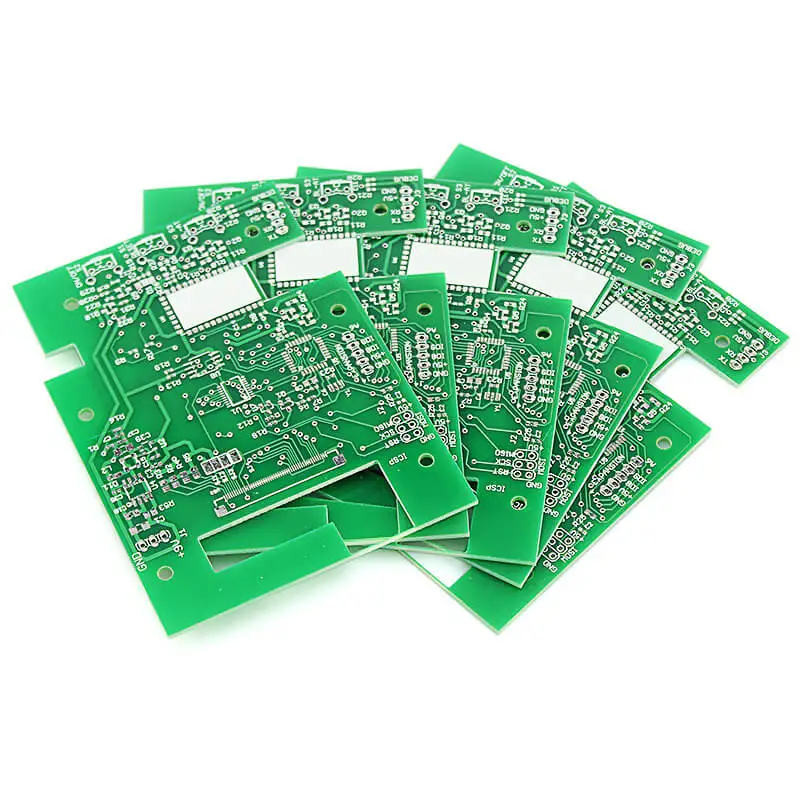

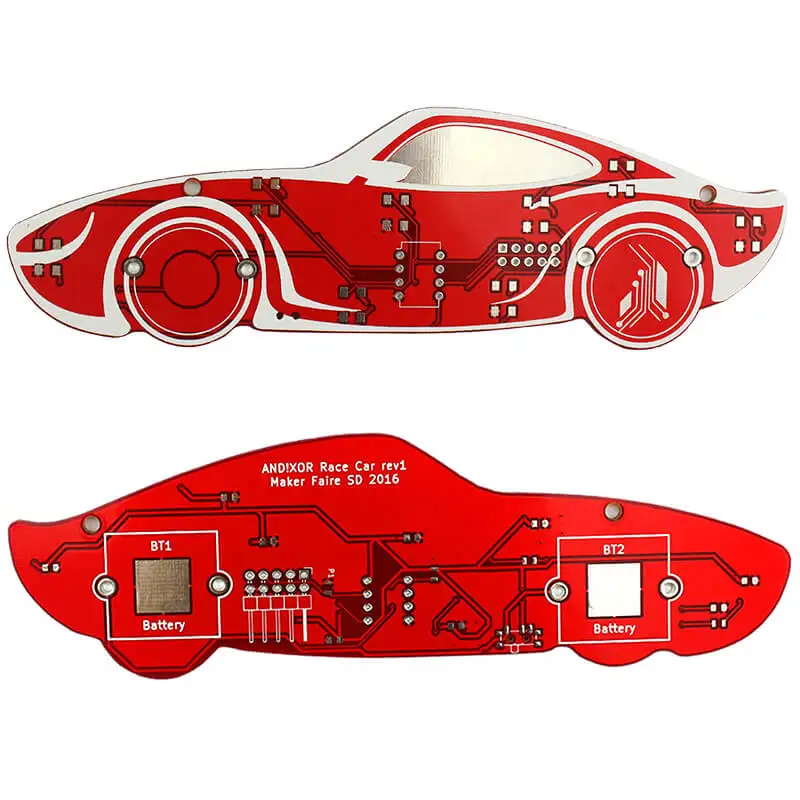

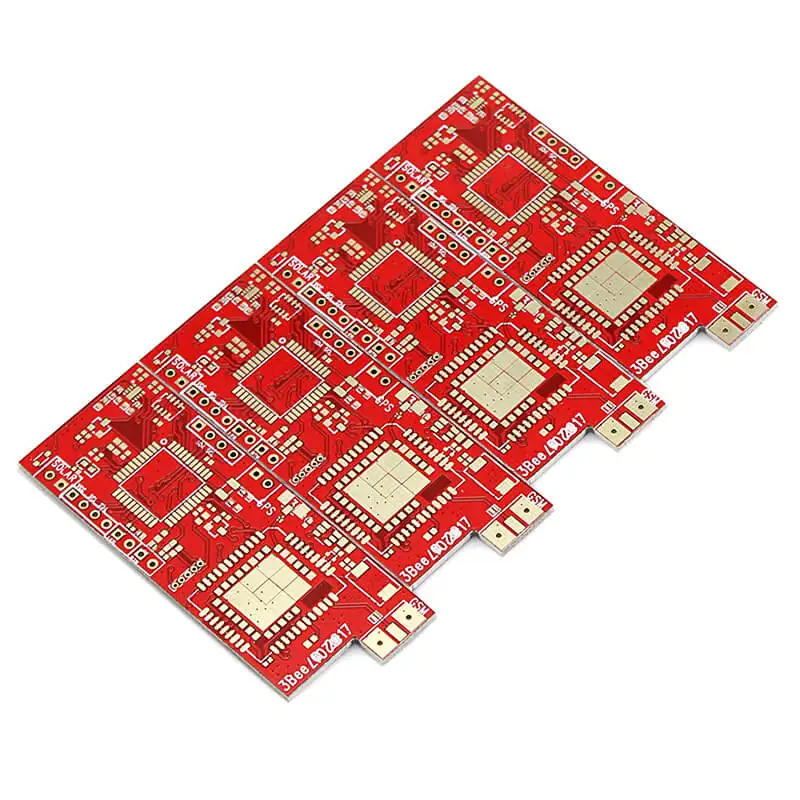

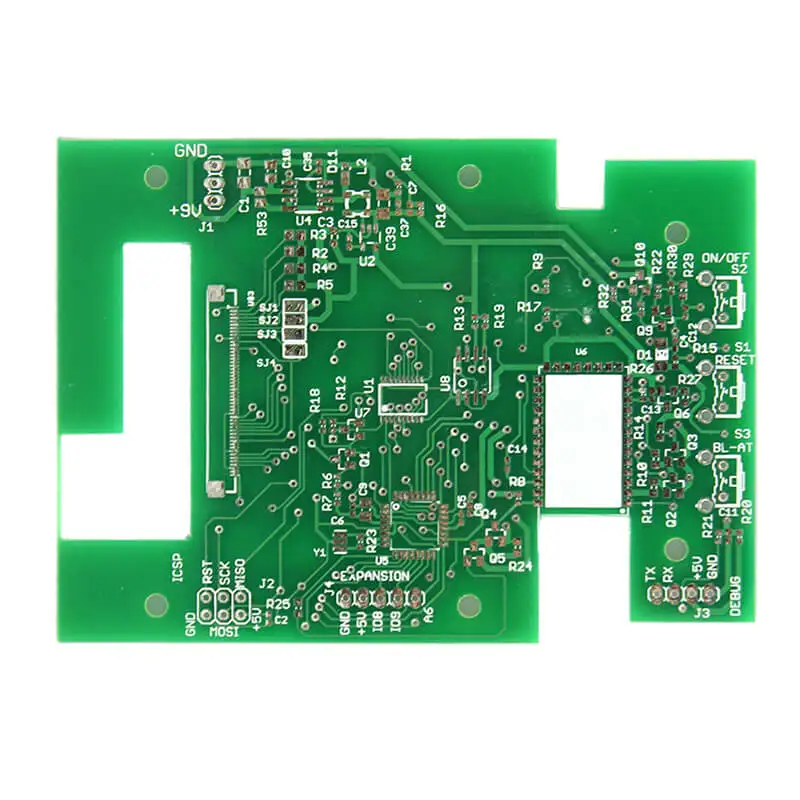

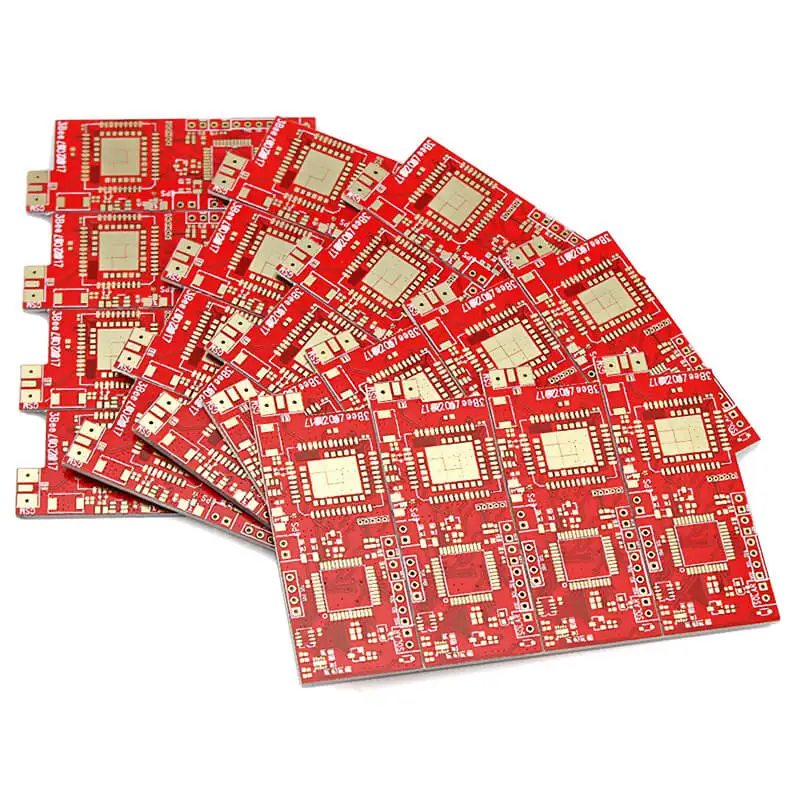

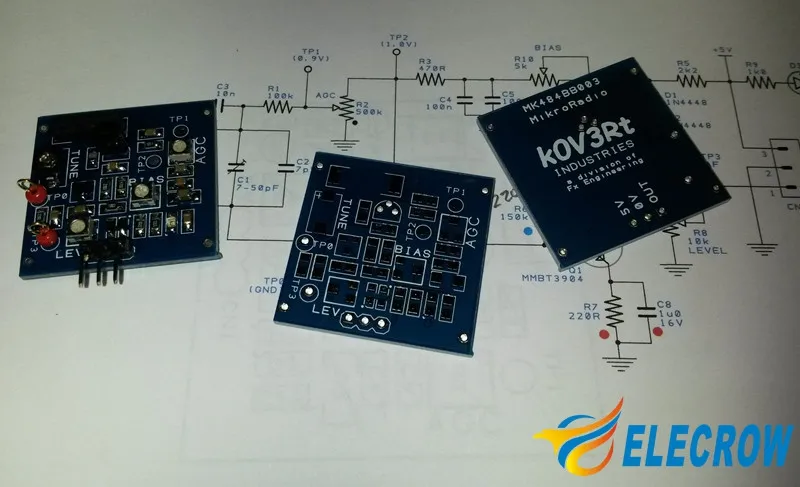

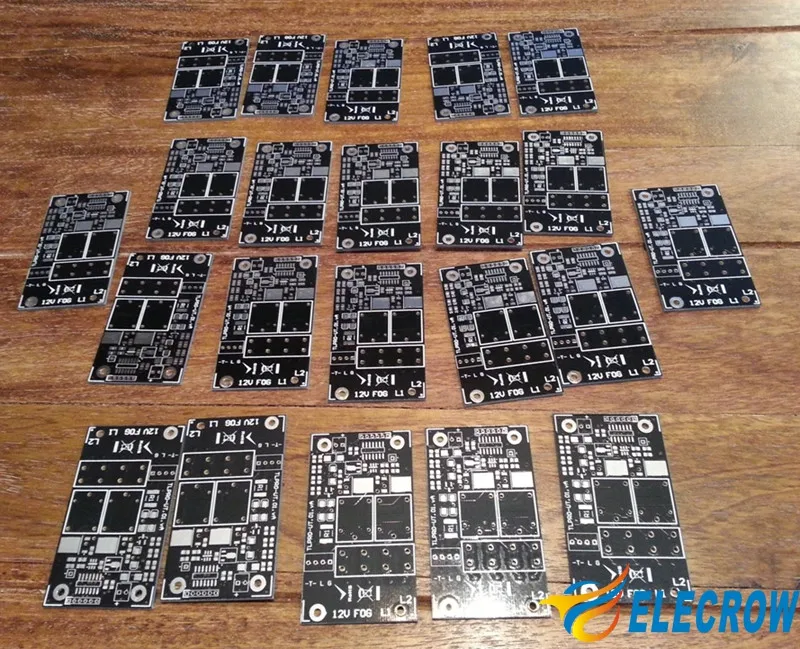

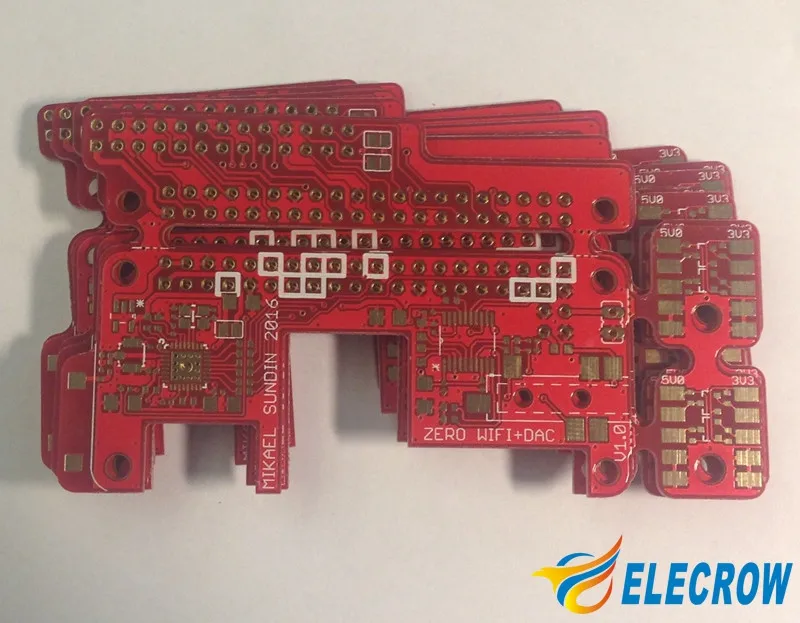

Клиентов образы показывают:
