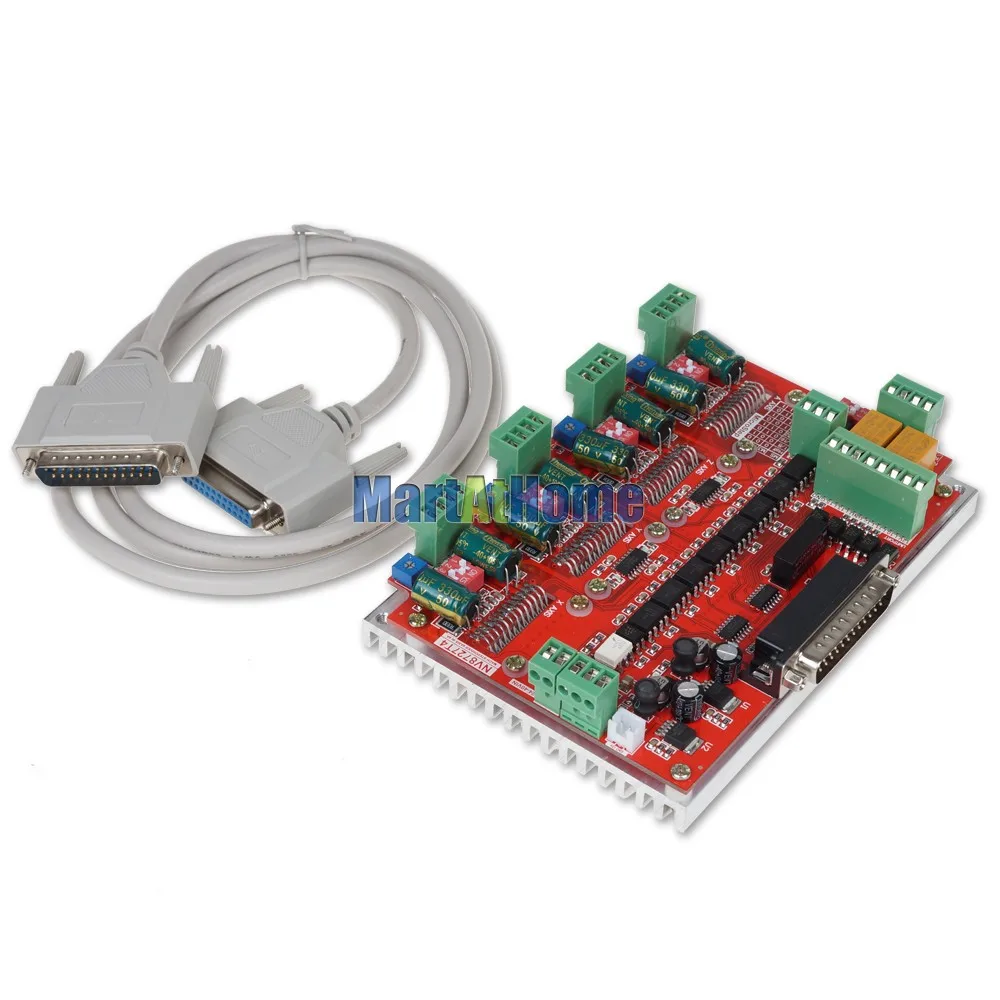

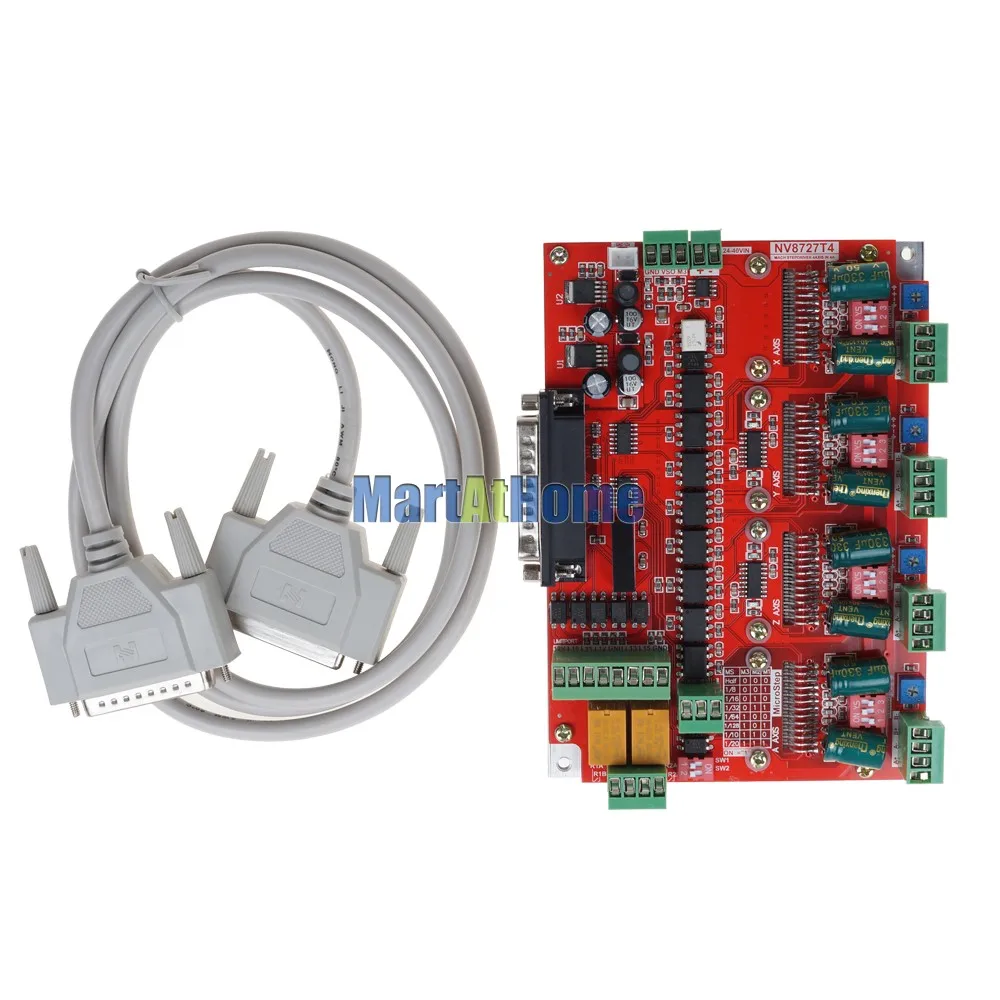

Плата управления шаговым двигателем с ЧПУ 4 осевая плата и драйвер NV8727T4 12 В 32

---

Посылка включает в себя:

• 1x4 с одноосным шаговым двигателем Управление доска
• 1 х кабель
• Руководство пользователя на английском и китайском языках, Mach3 программное обеспечение с лицензией (Мы отправим их вам по электронной почте)





Введение:

• Это 4 оси motion контроллер мы проводим 1 год на всех этапах.
• NV8727T4V4 ПоддержкаMach2, Mach3 и KCAM4Программное обеспечение через lpt-порт общаться с компьютером.
• Это руководство представляет график работы, подключения и использования нашего профессионального контроллера движения для гравировального станка. С помощью множества чертежей пользователи могут быстро узнать, как использовать этот контроллер движения.

  Параметры:

• Поддержка LPT;
• 5 портов фотоэлектрический изолированный входной интерфейс;
• 1 порт фотоэлектрический изолированный выходной интерфейс;
• 1 порт 0-10В Скорость вращения шпинделя аналоговый выходной интерфейс (можно изменить на ШИМ-выход);
• 2 выхода реле.
• Может поддерживать до 4 с одноосным шаговым систем, 100 кГц импульсный выход для каждой оси;
• Рука motion управляющая ИС
• Главное устройство 12V-32VDC источника питания входное напряжение, ток, должно быть больше, чем 10A;

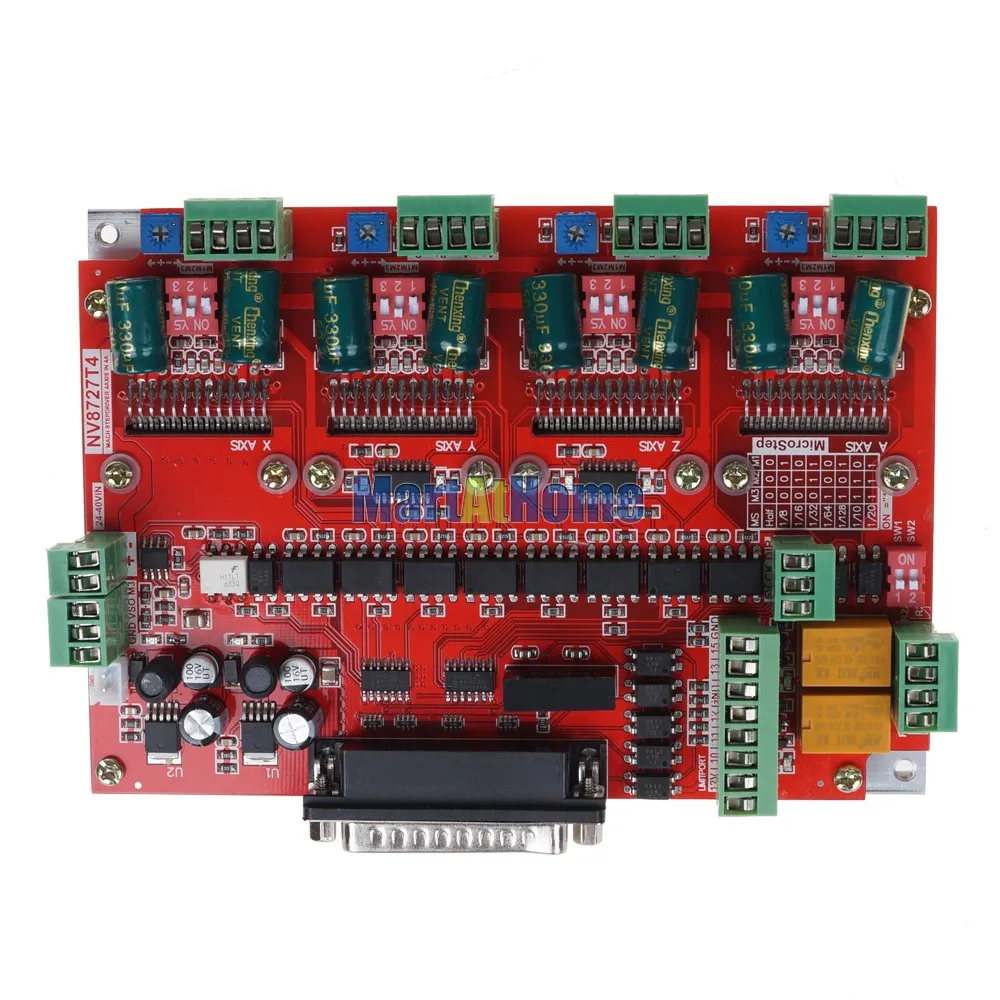

  Внешний вид и размер: Этот motion контроллер с герметичной открытая структура, есть 2 шт. Установка Отверстия в нижней части. Мы может быть заменен 2 шт. 4 мм Диаметр отверстия на шкафа, и установите контроллер в шкаф. Внешний вид контроллера, как показано на рис. 1-1 и на рис. 1-2: Продукты общий размер 150 мм * 105 мм * 25 мм; В нижней части Размер установки 142,6 мм * 96 мм.     Существенные объяснение: При работе в NV8727T4V4, где будет много английская аббревиатура, сейчас мы их всех за вашу любезность ссылки: Из мультфильма «Холодное сердце»: кормление настраивается: во время рабочего процесса, значение F уже установлено, и нужно, чтобы регулировать ток скорость подачи, после этого мы сможем точно подобрать для регулировки из мультфильма «Холодное сердце» и соотношение цена/качество, чтобы понять это. Chapter1 введение   1. SRO:Скорость вращения шпинделя регулировки: во время рабочего процесса, значение S уже установлено, и нужно отрегулировать Текущая скорость вращения шпинделя, и после этого мы сможем точно подобрать для регулировки СРО стоимость, чтобы понять это: В настоящее время Скорость S # = установка S * СРО. 2. SRJ:Регулировка скорости вращения шпинделя В процессе эксплуатации, как в ручную скорость уже установлен, и нам нужно настроить Текущая скорость, и невозможно исправить значение во время работы, после этого мы сможем точно подобрать ПЕРЕСМОТРЕТЬ СТОИМОСТЬ SRJ, чтобы понять это. В настоящее время вручную speed FS # = SRJ. 3. F:Feedingspeed; Единица измерения мм/мин. Например, F = 200, означает, что каждую минуту для кормления 2000 мм. 4. S:Шпинделя Скорость. Блок одновременное подключение двух/мин. К примеру S = 20000, означает, что 20000 оборотов/минуту. Оси X координат Перемещение по оси Y координат Перемещение по оси Z координат Ось координат Ось координат C оси координат 5. Ready: readymode. В режиме мы можем сделать любой операции, включают в себя обработки или значения модификации или для запуска двигателя 2nd режим. 6. Сброс: режим сброса. В этом режиме надо стоп любой операции. 7. «Шаг»: ручной режим шага. Каждой оси candonduct ручной операции на данном режиме. 8. MPG: MPG режим. Каждой оси может проводить MPG операции на данном режиме.   Определение и метод подключения   Порты и разъёмы 1. Основные Потребляемая мощность Порты и разъёмы 2. Выход управления шпинделем Порты и разъёмы 3. Вентилятор 12V питания Порты и разъёмы Порты и разъёмы 4. LPT Порты и разъёмы Порты и разъёмы 5. Estop/концевой/зонд вход Порты и разъёмы Порты и разъёмы 6. 2 релейный выход Порты и разъёмы 7. 5th ось вращения продлить Порты и разъёмы Порты и разъёмы 8. Функция электрораспределительной коробкой многопозиционного переключателя Порты и разъёмы 9. 4 оси двигатель настройки тока потенциометр Порты и разъёмы 10-13. Шаговый двигатель порт Порты и разъёмы 14. Микро-шаг переключения настроек
