LC100-A Высокоточный Цифровой Индуктивный измеритель емкости L/C

Описание продукта:

Инженерам по электронным разработкам часто нужно измерять индуктивность и емкость, инструмент для измерения емкости и индуктивности более высоких цен на рынке, а также измерение небольших индукторов и конденсаторов с небольшой погрешностью, инструмент основан на принципе LC резонанса, рассчитывается путем добавления высокоскоростного микроконтроллера точного измерения, 1uH может измерять небольшую емкость и индуктивность менее 1pF, самой большой характеристикой является инструмент, особенно для производства микроволновых импульсных силовых трансформаторов, измерения индуктивности.

Четыре режима измерения (модули LC):

1. ..... C. Емкость (0.01pf-10 мкФ).

2. ..... Режим L. Индуктивность (0.001uh-100mh).

3.hl режим... Большая индуктивность (0,001 mh-100 ч)

4.hc режим... Большая емкость (1uf-100mf)

Все стенды являются автоматическим диапазоном, просты в использовании. Таким образом, LC100-A с точки зрения диапазона измерений и точности может заменить любой из индуктивности и емкостного измерительного инструмента на рынке, параметры производительности цифрового моста, является экономически эффективным инструментом.

Технические параметры:

Структура Введение:

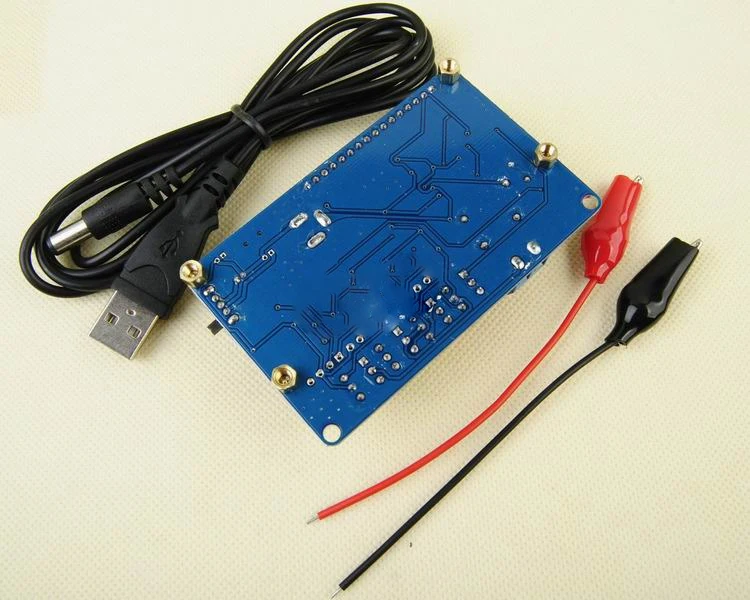

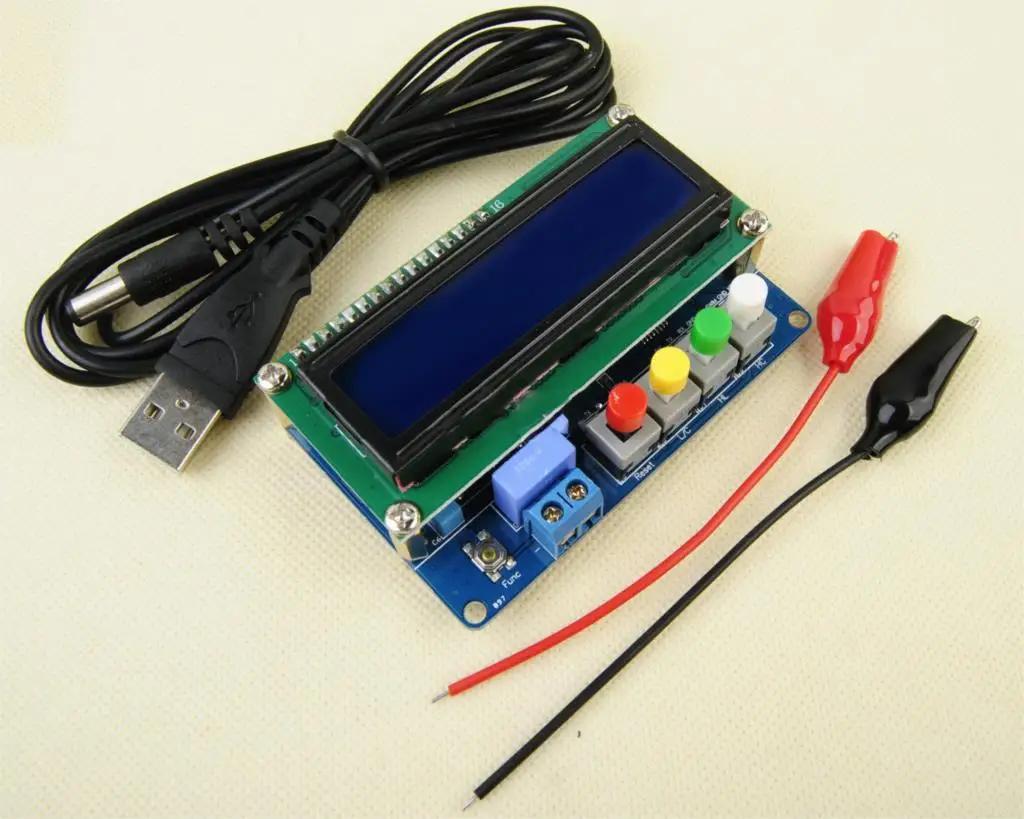

В целом изображения. В использовании вы можете использовать кабель micro-USB для подключения к usb-тестеру вашего компьютера, если у пользователя есть usb-разъем или адаптер питания постоянного тока 5 В, непосредственно к инструменту, также можно использовать мобильный телефон зарядных устройств. Специальное примечание: если вы используете адаптер штепсельной вилки постоянного тока, конечно, очень отверстие, внешняя периферийная сторона отрицательного и мини-usb-интерфейсов полярность не происходит.

Структура:

Кнопка, в общей сложности пять, кнопка «reset» 0 «HC», большая емкость, индуктивность, выберите «HL», «credit» и черная кнопка расширения. HC, HL и L / C вариант самоблокирующийся, пресс-релиз 1,0, X представляет любую функцию, следующим образом:

Применение:

1. Usb-подключение ПК для проверки мощности и переключения.

2. Выберите режим тестового элемента в соответствии с выбранной мерной индуктивностью LX, ёмкостью CX, индуктивным или емкостным, HC HL, измерительным терминалом открытого состояния, видимым на экране:

Измерение индуктивности 0.000uh LX:

Емкостный дисплей: измерение CX 0.00pf

Результаты показали, что: измерение большой индуктивности HL 0.000mh

Большие измерения емкости: HL 0,00 мкФ

3. Из-за различных методов измерения HC файл, сначала разработан следующим образом: LX, CX и HL три режима работы:

В 3-м режиме требования к нулевой регулировке измерений. В зависимости от способа индуктивности и емкости.

В конце Включите режим CX, нажмите кнопку «reset», экран отображает настройки. .. Ну, "после введения, экран отображает" временной шкале "0.00pf; Чехол HL и LX моделей, клеммы коротки, нажмите кнопку" Сброс ", экран отображает" Настройки... Ну, "запущен, экран должен отображать" 0.000mh "и" 0.000uh ", дисплей открытого конца" вне диапазона! ". Затем вы можете подключить тестер индуктивности.

При отображении результатов измерений, нажмите функциональные клавиши черного цвета, отобразит тестовый Частотный ток.

4. В файлах HC убедитесь, что конденсатор полностью разряжен, затем отрицательные тестовые конденсаторы красный и черный тестовый зажим конденсатор анод, результаты тестирования дисплея можно прочитать, обратите внимание, что большая часть измерения (более 10 МФ), время тестирования может быть больше одной секунды, Более длинные результаты испытаний на Емкость 100 МФ около 7-8 секунд до этого.

Примечания:

1. HC режим измерения электролитического конденсатора, обратите внимание, что Полярность Отрицательная, красная и черная.

2. 0 если измерения отображены, иногда требуется ноль, это может быть отрицательным уклоном, но не показывает значительного отрицательного.

3. Запрещено при нажатии кнопки нулевого конца теста, это действие приведет к ошибочным результатам.

4. Непротестированный конденсатор разрядки, или может привести к повреждению таблицы.

5. Используя модуль адаптера питания 5 В, убедитесь, что Полярность Отрицательная ", в противном случае это повредит модуль.
