Подчиненный контроллер Контроллер РЧ пикселей с поддержкой WS2811/WS2812B/TM1804/TM1809/INK1003

Подчиненный контроллер Контроллер РЧ пикселей с поддержкой WS2811/WS2812B/TM1804/TM1809/INK1003

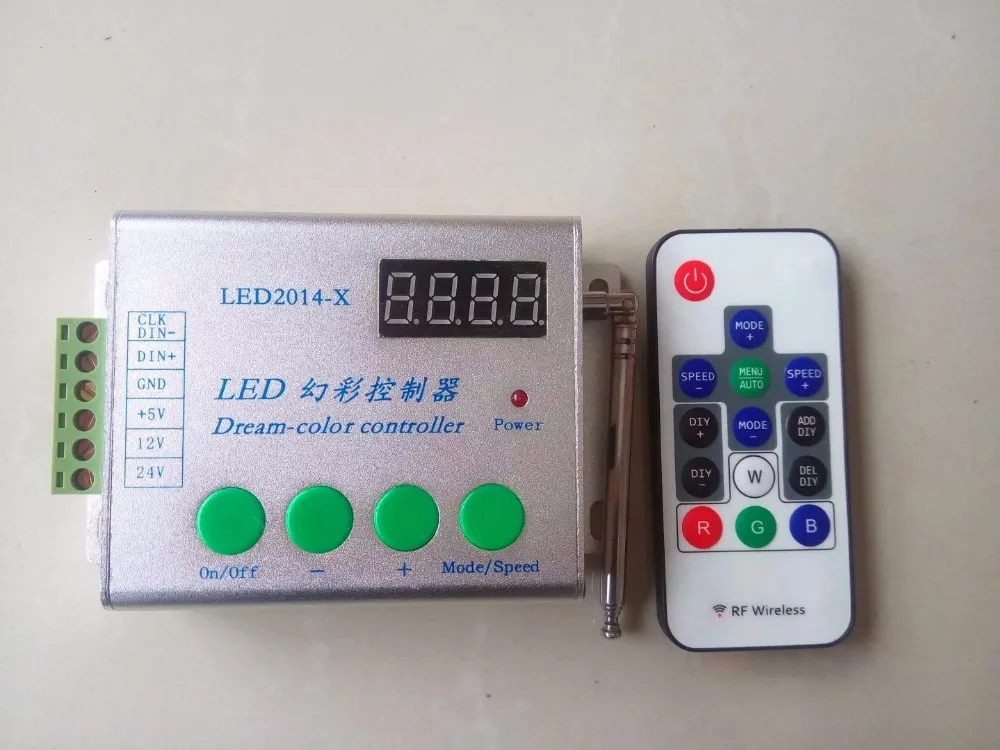

LED2014-X ручной контроллер Dream-Color

Основной Параметры:

Рабочее напряжение: DC5V, DC12V, DC24V, AC12V, AC24V (AC-DC универсальный)

Рабочий ток: <60 мА

Рабочая температура: -20 - 60

Размер: L100 * W70 * H25 мм

Вес: 0,25 кг

Режим эффекта: 300 видов

Максимальное количество точек управления: 2048 точек

Светильник-контроллер от первой точки расстояния: < = 30 м, с TH2010-485MD модулем дифференциального приемника до 200 метров.

Дистанция дистанционного управления: Открытый 500 метров (4 ключа питания RF дистанционного управления)

Поставляется с двумя видами выходного сигнала, TTL сигнала (DIN + и GND) и 485 дифференциального сигнала (DIN + и DIN-), с TH2010-485MD модулями можно достичь дальней передачи, DIN + и DIN- , соответственно, затем TH2010-485MD модуль A и B, сигнальная линия может быть до 200 метров.

Предоставляем различные интерфейсы питания, когда на входном дисплее питания постоянного тока «P-DC», когда на входном дисплее питания переменного тока «P-AC», автоматическое распознавание мощности, внимание: + 5 V источника питания DC5V интерфейс только позволяет не более чем на 5,5 V, и полярность не может быть отменен, в противном случае он будет гореть контроллер.

Синхронная функция переменного тока. Когда вход AC12V AC24V автоматически открывается или синхронная функция переменного тока, Параметры каждого контроллера будут настроены так же, при включении питания, может поддерживать синхронность.

ВКЛ/ВЫКЛ:Включение/выключение питания. (При выключении автоматически сохраняет параметры).

Программы эффектов-/скорости-

+: Программы эффектов +/скорости +

Режим/скорость:Кнопки «+» и «-» для настройки эффекта программы или скорости регулировки переключатель функций.

Автоматический запуск проигрываетля в Способ работы:При одновременном нажатии клавиш «Mode/Speed» и «-» автоматически воспроизводится 300 видов программ эффекта.

Настройка методов работы с пиксельными точками:Отключение может быть регулировкой точек пикселя. Нажмите кнопку «On Off», чтобы выключить, нажмите кнопку «Mode Speed», чтобы войти в меню настройки точек пикселя, затем нажмите «+» и «-», чтобы настроить количество точек пикселей, процесс настройки в то же время live «Mode / Speed» Кнопка для быстрой регулировки. После регулировки нажмите кнопку «On Off» для сохранения и выхода.
Интерфейс Описание:

CLK/DIN-485 дифференциальный сигнал на выходе B (B получил 485 приемник платы при использовании 485), когда управление двойной линии IC CLK является часовой линией.

DIN +:Выход данных DIN, а также дифференциальный сигнал 485 a.

Заземление:«Отрицательная мощность постоянного тока» и «заземление сигнала» и «одна из линий электропитания переменного тока», они используют терминал.

+ 5 В:5 В мощность положительного входа. Отрицательного подключенного к заземлению; Обратите внимание: порт не может превышать 5,5 V входное напряжение и полярности не изменится.

12 В:12 В вход питания. При использовании питания AC12V один из шнуров питания подключен к порту, другой шнур питания подключен к GND, независимо от полярности. При использовании мощности DC12V, положительное подключение к порту, отрицательное подключение к GND.

24V:24 В вход питания. При использовании питания AC24V, один шнур питания, подключенный к порту, другой шнур питания, подключенный к GND, независимо от полярности. При использовании питания DC24V, положительное подключение к порту, отрицательное подключение к GND.


Контроллер имеет два выхода сигнала, подключение следующим образом:

TTL сигналов:DIN в светильник, подключенный к DIN +, и GND, подключенный к GND (при использовании переменного тока).

Дифференциального сигналаПлата преобразователя дифференциального приемника “485” B подключена к CLK/DIN-и подключена к DIN +. (Примечание: для использования дифференциальной передачи сигнала необходимо добавить «485 дифференциальный преобразователь приемника» в передний светильник полосы. Мы рекомендуем использовать контроллер с поддержкой платы преобразователя дифференциального приемника 485, Модель: TH2010-485MD), схема подключения следующая:

AC синхронныйПри использовании синхронной функции переменного тока необходимо использовать мощность AC12V или AC24V. Контроллер автоматически распознает и откроет функцию синхронизации переменного тока, параметры должны быть установлены одинаковыми для каждого контроллера, а затем включите питание одновременно. Пожалуйста, прекратите работу, когда контроллер работает, в противном случае синхронизация не будет.

Примечание: Если вы используете синхронную функцию источника питания постоянного тока, нельзя использовать.

Мощность на Инструкции по цифровому дисплею:

P - dC:Входная мощность в постоянный ток (дисплей при загрузке).

P - AC:Входная мощность переменного тока (дисплей при загрузке).

HXXX:Одиночный программный цикл (фиксированный эффект на петле XXX a).

AXXX:Вся программная петля (петля эффектов 001-293, 294-300 статический монохромный эффект, не участвует в воспроизведении), при переключении на каналы H000, через одну секунду после начала всей петли, цифровое управление автоматически отображается как AXXX, где XXX в настоящее время воспроизводит Номер ID эффектов.

Е-XX:Указывает на текущую скорость воспроизведения, XX для класса скорости, суб10 уровень 01-10, чем больше число, тем быстрее.
