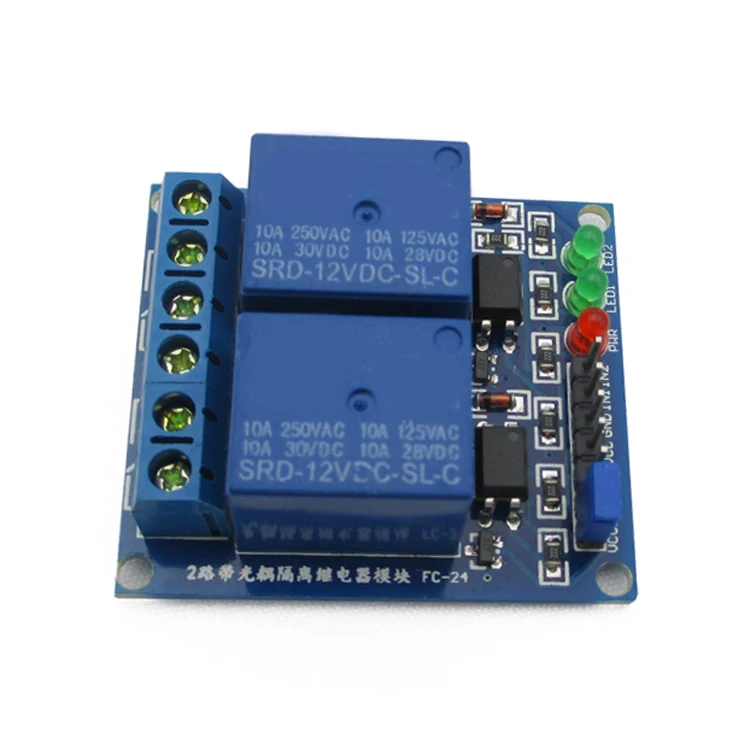

100% новый origina 2 низкий уровень группа оптрон релейный модуль 12 В DC 12V платы

100% новый origina 2 низкий уровень группа оптрон релейный модуль 12 В DC 12V платы

напоминание:большинство модулей магазина только приводятся описания или отправить информацию, нет технической консультативной помощи и поддержки, пожалуйста, внимательно начинающих.

[TELESKY] 2 низкий уровень группа оптрон релейный модуль 12 В DC-12V платы расширения

введение продукта:
1, этот модуль в соответствии с международными стандартами безопасности, области управления и грузового имеют изоляции бака;
2, использование двусторонняя FR-4 плате дизайн, производство высокого класса технологии чипа;
3, реле контакт часть принимает двойной ткани линии, безопасно и надежно;
4, использование подлинной реле контроля;
5, сильная способность против вмешательства,, используя фотоэлектрический изоляции и диод продолжение токовой защиты;
6, с индикатор питания и реле, снять яркий, яркий;
7, сигнал входной разъем имеет низкий уровень сигнала, общественной стороне и часто начинают поможет;
8, реле может непосредственно управлять различного оборудования и нагрузки;
9, вход и выход питания можно использовать 2 группы питания, может также использовать набор питания, использование более гибким;
2, есть 10 нормально открытый и 2 нормально замкнутый контакт;
11, синий KF301 терминал, подключенный к контрольной линии удобнее.
12, размер модуля: 45 х 40 х 18.5 мм; вес нетто: 30 г
13, расстояние отверстия размер: 41 х 36 мм, отверстие 3.1 мм
14, завершился 100% функциональное тестирование и тестирование на стабильность;
модуль интерфейса:
входной части:
VCC: подключен к источнику питания (реле напряжения питания)
ЗЕМЛЯ: отрицательный электрод
IN1: 1 релейный модуль запуска сигнала
IN2: 2 релейный модуль запуска сигнала
VCC1: реле отдельный источник питания терминал положительный полюс
когда VCC и VCC1 разъем перемычки, реле и вызвать конец разделения власти.
два, выходной части (релейный выход):
1, 1 дорога, NO1: 1 дорога часто пусковое реле нормально открытый интерфейс реле, приостановлено до и после com1 короткое тянуть
2, 1 общественного конец COM1: 1 дорожно-реле общий интерфейс
3, 1 нормально закрытый конец NC1: 1 реле с COM1 реле нормально закрытый интерфейс, короткое замыкание, когда приостановлено
4, 2 Дорога, NO2: 2 дорога часто пусковое реле нормально открытый интерфейс реле, приостановлено до и после com2 короткое тянуть
5, 2 общественного конец COM2: 2 дорожно-реле общий интерфейс
6, 2 нормально закрытый конец NC2: 2 реле нормально закрытый реле с COM2 интерфейс, короткое замыкание, когда приостановлено

конец триггер запрос:

когда сигнал триггера конец соединен с другими модулями, провод заземления (отрицательный электрод питания) из двух модулей, соединенных вместе эффективно, и если общий источник питания используется, сигнал линии может быть подключен отдельно.
высокий уровень и низкий уровень значение:
высокого уровня триггерасм.есть положительное напряжение между триггера сигнал терминал (В) и отрицательный электрод питания, который обычно используется как положительный электрод питания и запуск терминала.триггера подключен, когда триггер конец имеет положительное напряжение или достичь триггера напряжение, реле закрыт.
низкий уровень триггерасм.сигнал, чтобы вызвать между концом и отрицательный электрод напряжение питания, о. в., или сказать, пусковое напряжение ниже, чем положительное напряжение питания, низкий может вызвать напряжение, реле, как правило, отрицательный вывод источника питания и запуск конец соединен с триггером.реле закрыт.
электрические параметры:
версия напряжение ток покоя рабочий ток триггера напряжение тока срабатывания
ма 135mA 0-2 В 2mA 5 В
105mA 0-4 В ма ма 9 В
5.5mA 95mA 0-4 В 3mA 12 В
ма ма 0-12 В 3mA 24 В
мощность контактов реле: 10A 250 В (AC) или 30А 30 В (DC) (теория максимальная нагрузка), сила ПЕРЕМЕННОГО ТОКА рекомендуется в следующих 1500 Вт, DC в следующих 200 Вт.
