Входная мощность

Однофазный или трехфазный AC220V -15 ~ + 10% 50/60Hz

Режим управления

Управление синусоидальной волной IGBT PWM

Режим управления

Режим крутящего момента (внутренний или внешний)

Режим скорости (внутренний или внешний)

Режим положения (внутренний или внешний)

Модель положения/скорости

Модель положения/крутящего момента, модель скорости/крутящего момента

Функция управления

Частотная характеристика скорости

<400 Гц

Коэффициент колебаний скорости

<Плюс минус 0,3 (нагрузка 0 ~ 100%);<плюс минус 0,2 (питание-15 + 10%) (значение соответствует номинальной скорости)

Коэффициент скорости

1:5000

Частота импульсов

≤ 500 кГц

Отзывы энкодера

Энкодер 2500 линейный Инкрементальный, 10000ppr, дифференциальный выход

Режим связи

RS-485

Отображение и эксплуатация

Пять светодиодных дисплеев четыре кнопки

Способ торможения

Через внутреннее, внешнее торможение сопротивление энергии торможения

Способ охлаждения

С воздушным охлаждением (теплопередающая пленка, мощный вентилятор холодного ветра)

Диапазон мощности

≤ 7,5 кВт

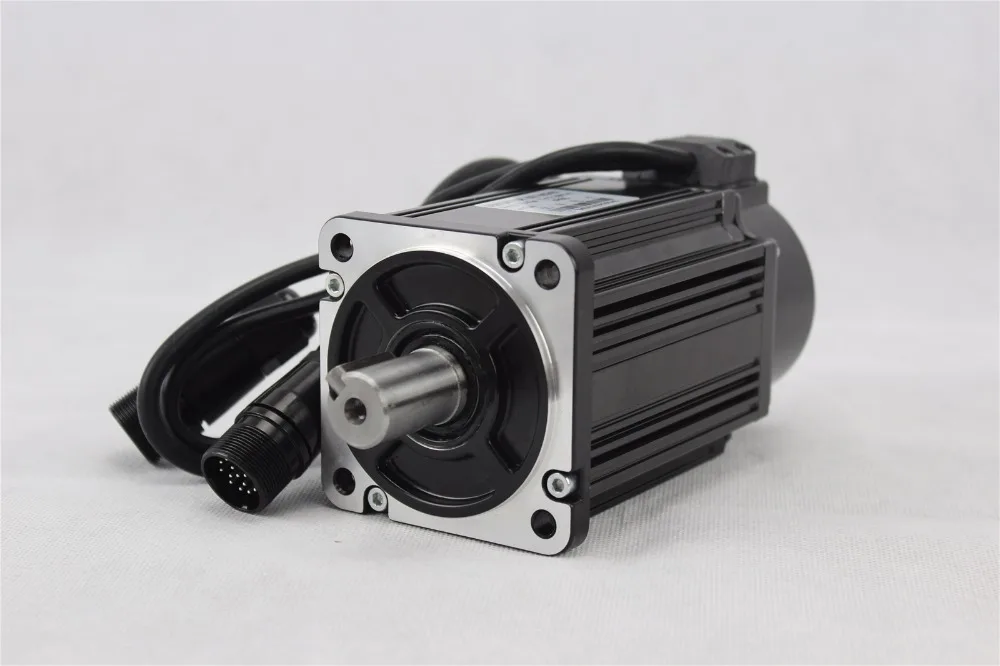

Модель двигателя

80ST-M01330

80ST-M02430

80ST-M03520

80ST-M04025

Номинальная мощность (кВт)

0,4

0,75

0,73

1,0

Номинальное напряжение (В)

220

220

220

220

Номинальный ток (А)

2

3

3

4,4

Номинальная скорость (об/мин)

3000

3000

2000

2500

Номинальный крутящий момент (Н. М)

1,27

2,39

3,5

4

Пиковый крутящий момент (Н. М)

3,8

7,1

10,5

12

Постоянное напряжение (В/1000 об/мин)

40

48

71

56

Коэффициент крутящего момента (Н. М/А)

0,64

0,8

1,17

0,9

Инерционный ротор (кг. М2)

1,05*10^-4

1,82*10^-4

2,63*10^-4

2,97*10^-4

Сопротивление линии (Ω)

4,44

2,88

3,65

1,83

Линия-линейная индуктивность (М ч)

7,93

6,4

8,8

4,72

Постоянное электрическое время (мс)

1,66

2,22

2,4

2,58

Вес (кг)

1,78

2,86

3,7

3,8

Номер линии энкодера (PPR)

2500 (кодировщик Инкрементного Типа TAMAGAWA)

Класс изоляции

Класс b130 (градус Цельсия)

Класс безопасности

IP65

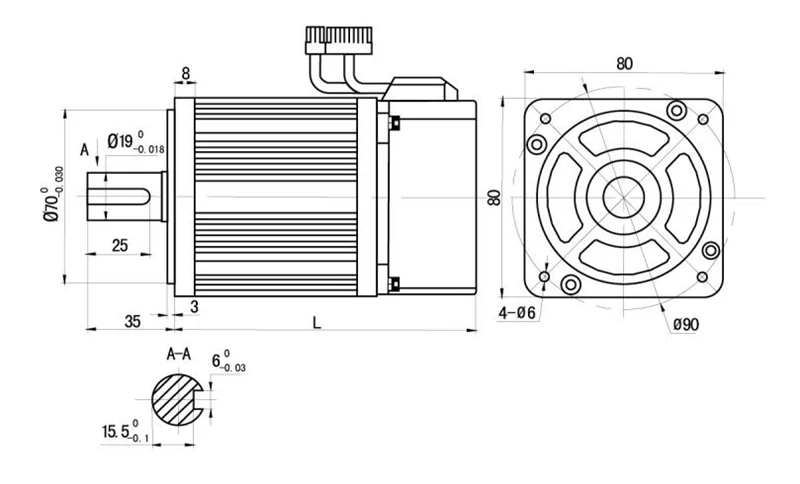

Размер (L) мм

123

150

178

190
