Openlog Blackbox Cleanflight с USB в TTL конфигуратор для Naze32 SP F3 CC3D флэш рекордер MicroSD устройство

---

Openlog Blackbox Cleanflight с USB в TTL конфигуратором для Naze32 SP F3 CC3D Flash Recorder MicroSD Data Recorder UART

Методов openlog :
Параметры:
VCC Входное напряжение: 3,3 V-12V (рекомендуется 3,3 V-5V)

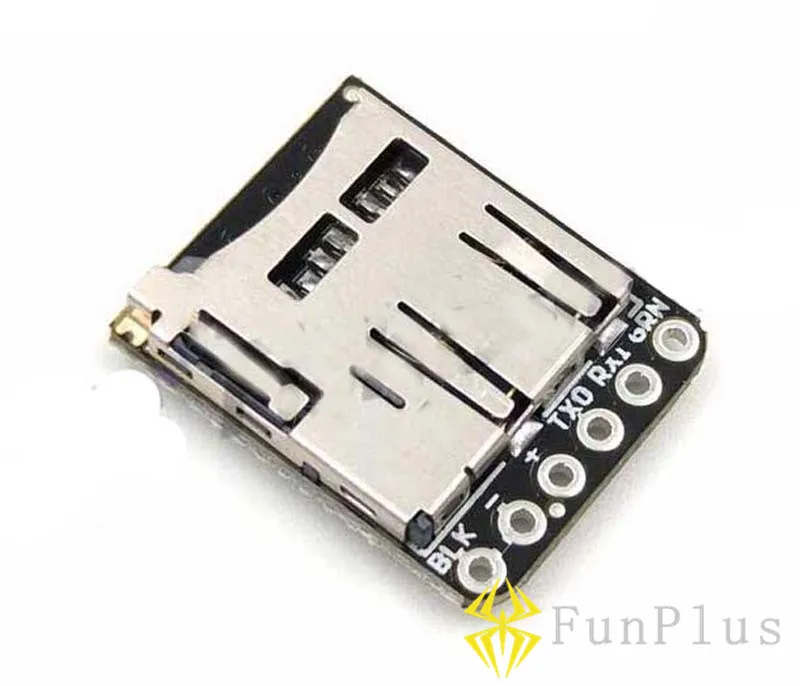

Вход на недорогие карты microSD FAT16/32 до 64 ГБ
Простой интерфейс команды
Настраиваемый Бодах
Defaut загрузчик-это мини-видеокамера-регистратор с креплением к atmage328P 5V 16 МГц
Четыре SPI Пружинные контакты SMT/SMD шпильки
Два светодиода указывают на состояние записи
2 мА холостого хода, 6 мА при максимальной скорости записи

Особенности:

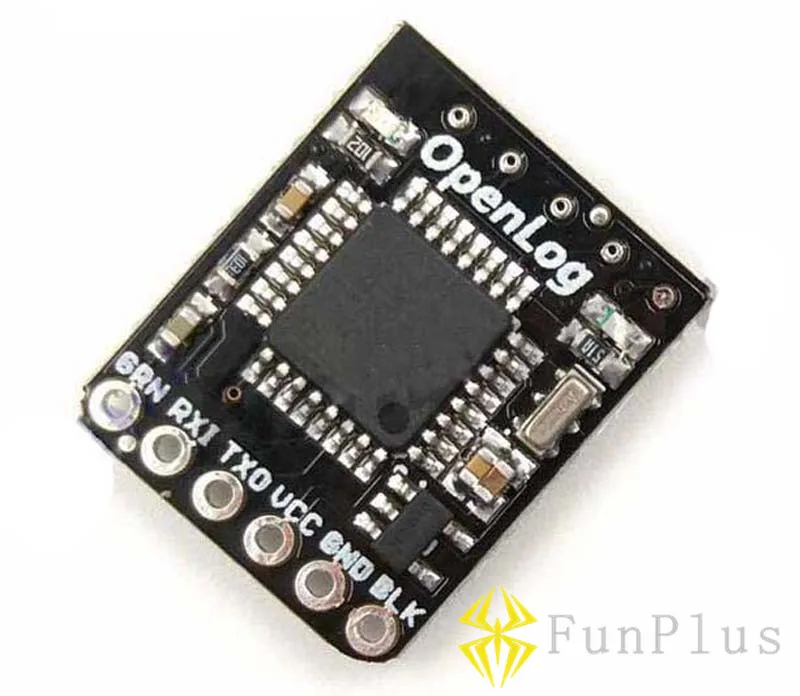

OpenLog(blackbox)-это регистратор данных, который работает через простое последовательное соединение и поддерживает карты microSD до 64 Гб. OpenLog(blackbox) может хранить или «записывать» огромное количество серийных данных и выполнять роль черного ящика для хранения всех серийных данных, которые генерирует ваш проект.

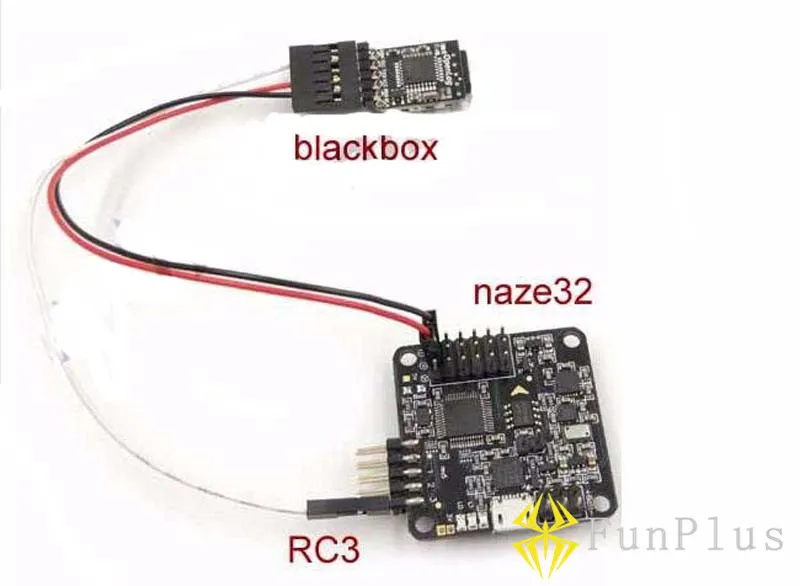

Плата содержит прошивку openlog_blackbox_v2.0. Flight conroller передает информацию о вашем полете на каждом цикле управления итерацией через последовательный порт в OpenLog, который будет записан. После полёта вы можете просмотреть полученные журналы с помощью интерактивного просмотра журнала:
//github.com/cleanflight/blackbox-log-viewer

Вы также можете использовать инструмент blackbox_decode, чтобы превратить журналы в CSV файлы для анализа, или сделать свой журнал полета как видео с помощью инструмента blackbox_render. Эти инструменты можно найти в этом репозитории:
//github.com/cleanflight/blackbox-tools

Методов openlog конфигурации:
Включите OpenLog с помощью карты microSD внутри, подождите 10 секунд или около того, затем включите его и подключите карту microSD к компьютеру. Вы должны найти файл «CONFIG.TXT» на карте, откройте его в текстовом редакторе. Вы должны увидеть скорость передачи данных, для которой был настроен OpenLog (обычно 115200 или 9600 от завода). Установите скорость передачи данных, чтобы соответствовать ставке, которую вы ввели для черного ящика на закладке порта конфигуратора (обычно 115200 или 250000).

-Сохраните файл и поместите карту обратно в свой OpenLog, с этого момента она будет использовать эти настройки.
-Если ваш OpenLog не написал файл CONFIG.TXT, Создайте файл CONFIG.TXT с этим содержанием и сохраните его в корне карты MicroSD:
-Подробные инструкции по использованию, пожалуйста, обратитесь к следующему URL:
//github.com/cleanflight/cleanflight/blob/master/docs/Blackbox.md

Скачать отладчик:
Особенности:

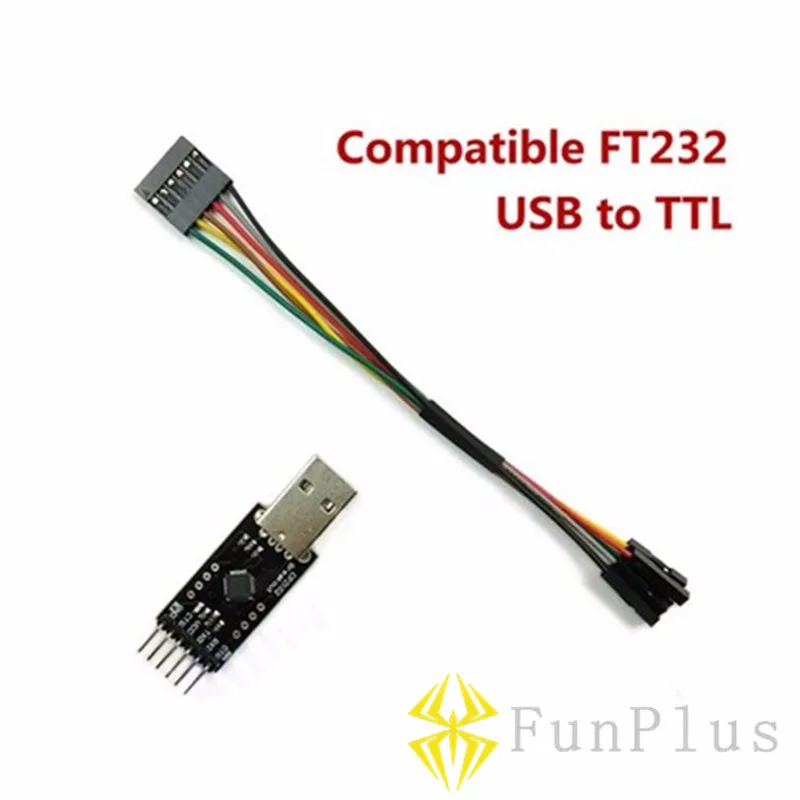

В этом модуле используется импортный чип, совместимый с контуром FT232, оснащенный линией dupont 6 p, применяется к многоканальной версии, подключение к отладке arduino, также применяется к модулю bluetooth, miniOSD, настройки параметров цифрового модуля, является важным инструментом для этого плеера.
Поддержка 5 V и 3,3 V устройств

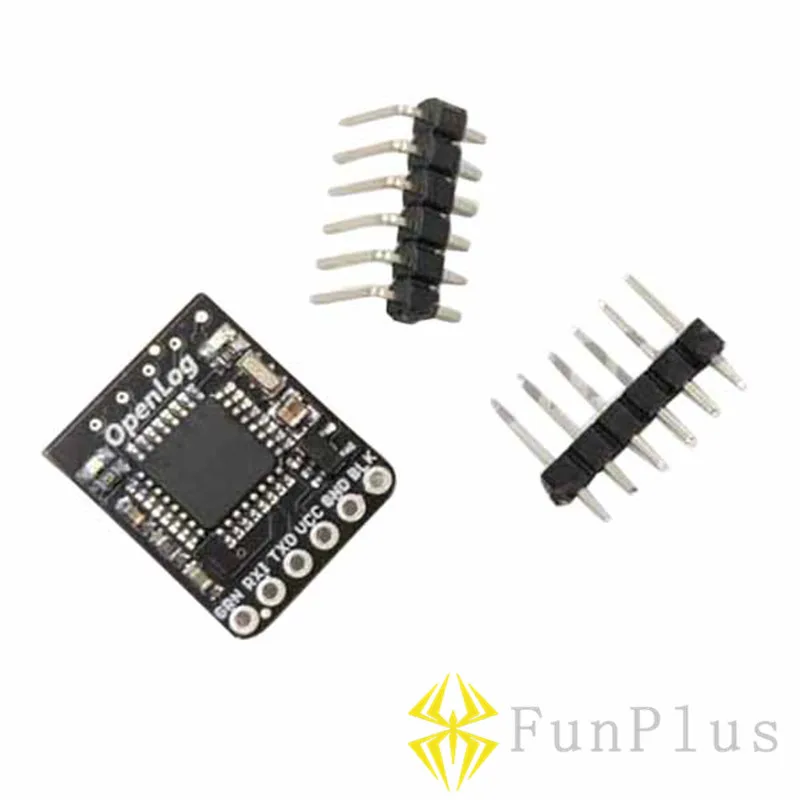

Посылка включает в себя:
Методов openlog:
1 x плата
2 х 6pin 2,54 заголовка

Скачать отладчик:
Модуль USB-TTL-1 шт.
1x6p dupont line
Примечание: Штифты не приварены к цепи, игрокам приходится самостоятельно сваривать.
