Датчик генератора напряжения инвертора/модуль катушки дугового

Датчик генератора напряжения инвертора/модуль катушки дугового

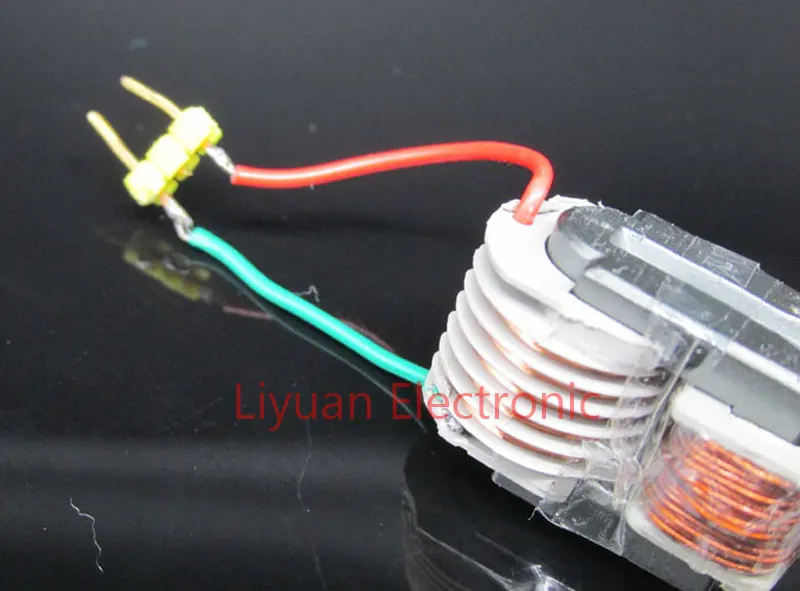

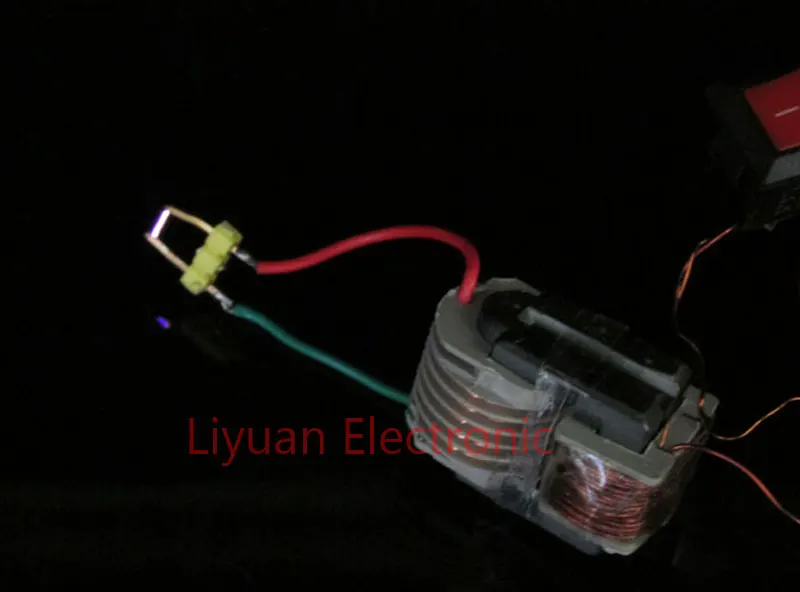

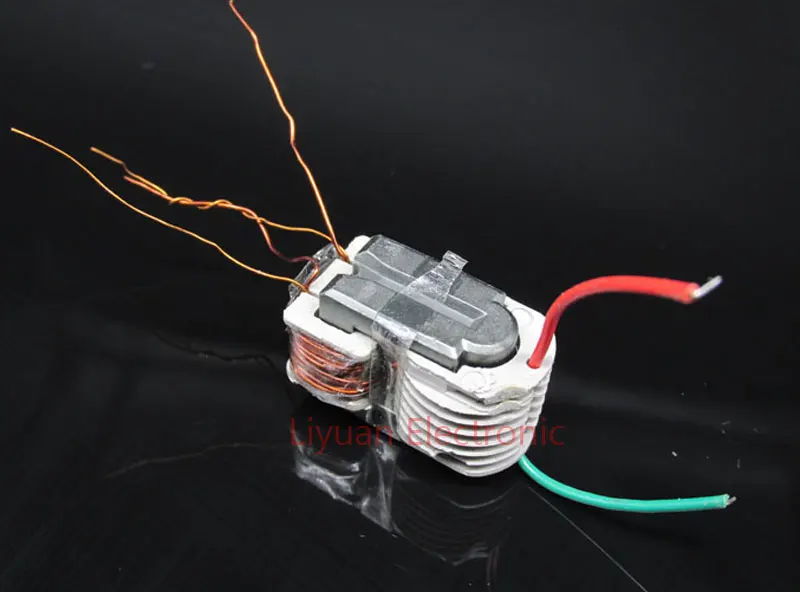

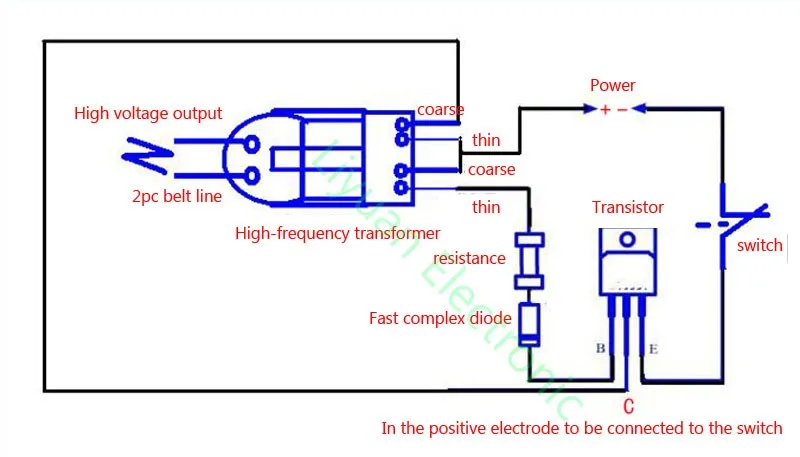

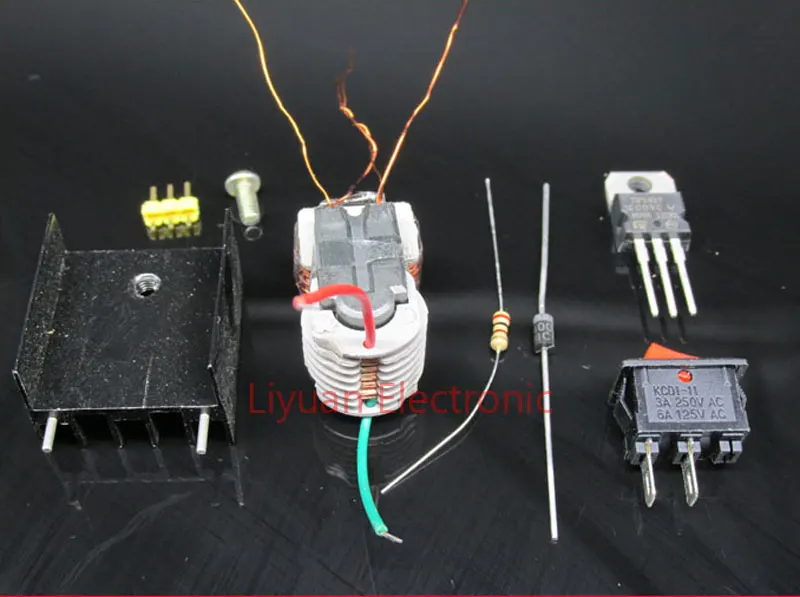

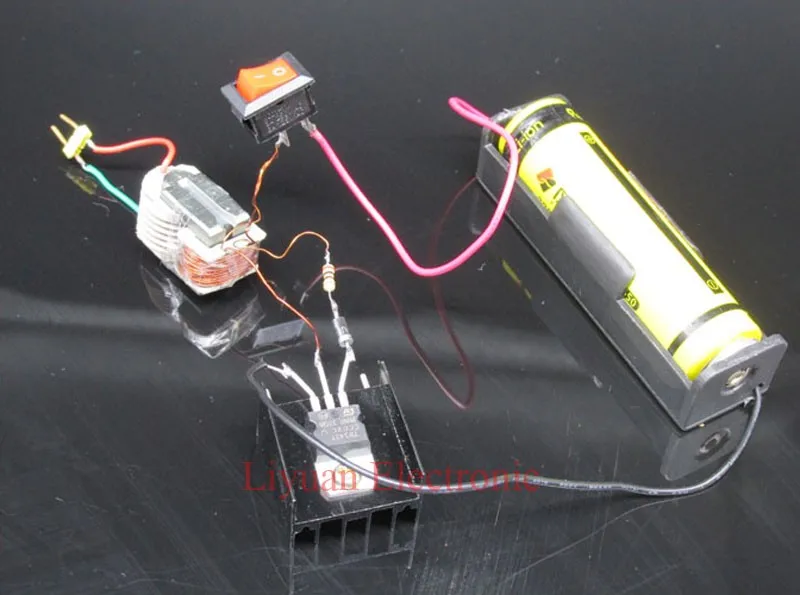

Катушка-усилитель комплекта, профессиональные схемы, энтузиасты электроники для облегчения исследований.Использование: школьный научный эксперимент, электронное оборудование, генератор отрицательных ионов, маленькое производство. Эта схема генерирует высокочастотную дуговую стабильность, высокую температуру, она может легко воспламенить горючие материалы, поэтому она называлась плазменными зажигалками.U-ядерный трансформатор 15кВ высокочастотный трансформатор, размер примерно: 27 × 16 × 18 мм (длина × ширина × высота, неправильный размер, измерение наиболее заметным)Примечание: Это Высоковольтная обмотка трансформатора во внутреннем слое, как обмотка скелета, низковольтная обмотка во внешнем слое, пожалуйста, не ошибитесь с этой целью таким же образом вокруг системы намотки высокого напряжения и низковольтной обмотки трансформатора.Трансформатор имеет две основные обмотки, одна из которых обмотка на основе грубой меди, Отзывы обмотки тонких медных проводов. Высоковольтный вторичный выход.Трансформатор, один толстый, один тонкий переплетенный 2-медный катод, соответственно, основная обмотка и отзывы обмотки хвостовой головки, положительный источник питания.Примечание товара:1. После успешного производства трансформатор должен быть изолирован эпоксидной или восковой полировкой, перед длительным использованием, рабочая нагрузка в воздухе из-за недостаточности провала катушки Диэлектрической прочности.2, номер после того, как сделать хороший входное напряжение 3,7 V. Это напряжение аккумулятора 18650 и, при необходимости, увеличение входного напряжения (максимум до 12 В), необходимо увеличить отзывы резистора (по умолчанию работает 200 Ом), В противном случае легко сжечь транзистор. Отзывы о резисторе около 150 Ом ~ 1,5 кОм, сопротивление должно быть отрегулировано вниз, не слишком мал, или сгорел транзистор или трансформатор, не должно быть слишком большим, слишком большой или влияет на выходной транзистор, так что нерабочее состояние переключается и сильная лихорадка.Другой: 15KV трансформатор таким образом, чтобы обеспечить наивысший выход, максимальный размер не должна превышать 15KV выход, то есть 1,5 см дуги, более высокий выходное напряжение может повредить трансформатора. Если вы хотите надежную длительную непрерывную работу, рекомендуется использовать изолирующий воск или эпоксидную изоляцию для полной герметизации, уплотнительную работу, когда нагрузка не запрещена!Вход напряжение: 3,7 V-4,2 V;Ток: "= 2А;Выходное напряжение: "+ 15 кВ;Выходной ток: "+ 0.4A;Два зажигания высокого напряжения расстояние: "= 0,5 внутри;DIY Список деталей:15VKE = 1 Тип бустер трансформатор X1120 Ом 1UF4007 ультрабыстрый Восстанавливающий диод X1D880 транзистор X1Ласты X1M3 * 6 винт X1Переключатель лодки X13-контактный штырьВыходное напряжение трансформатора при отсутствии подключения к высоковольтным диодам и конденсаторам выпрямителя, высокочастотная выходная мощность при высокой температуре и давлении, так как бледно-фиолетовый пробой дуги при температуре воздуха очень высок, вы можете легко зажечь пластиковую бумагу или даже очень тонкую проволоку (Например, химический эксперимент для младшей школы тонкая проволока в сгорании кислорода, но не такая хорошая, как кислород менее драматичный.) схема схемы:Физическая карта проводки:

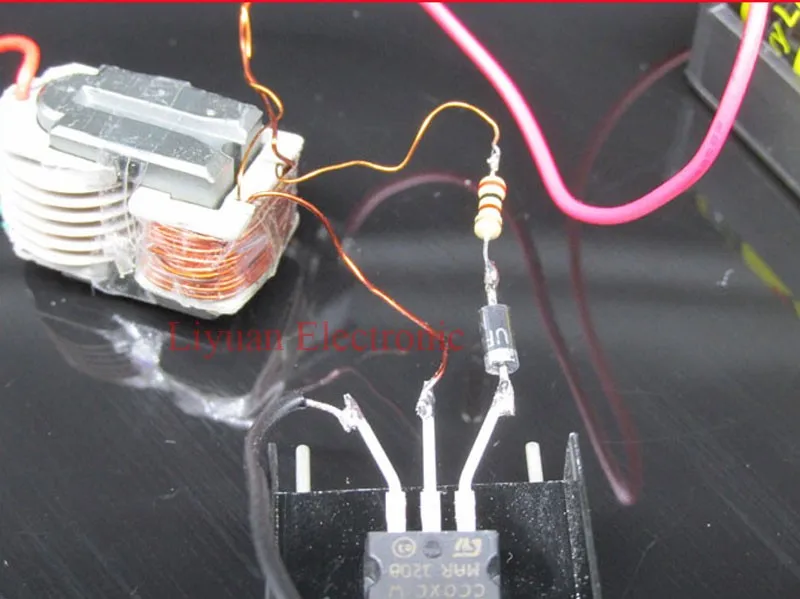

Для предотвращения выхода 2 линии слишком далеко, в результате чего нагрузка может быть штифтом в сварочной продукции

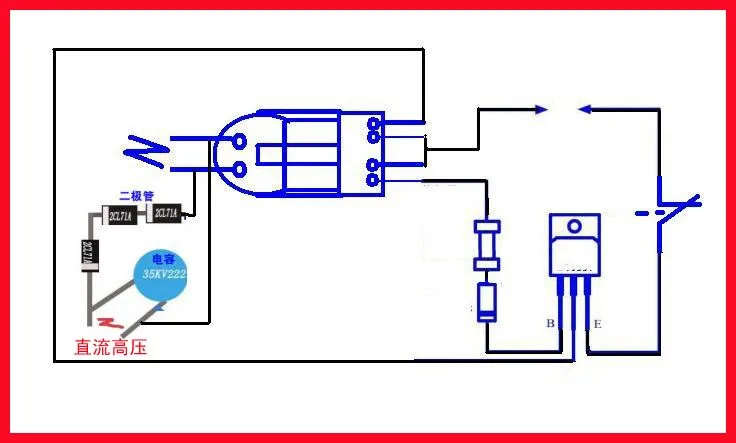

После достижения успеха, Если Выходная сторона имеет доступ к высоковольтным конденсаторам и высоковольтному выпрямителю 3, состоящему из цепи двойного напряжения, вы можете производить высокое напряжение прямого тока, может производить генератор отрицательных ионов, схема проводки выглядит следующим образом:
