Описание товара

PWM to напряжение turn 0 5v 10v 5 ~ 500Hz низкочастотный фототрансмиттер модуль|modul 8|modulePWM to напряжение turn 0 5v 10v 5 ~ 500Hz низкочастотный фототрансмиттер модуль|modul 8|module

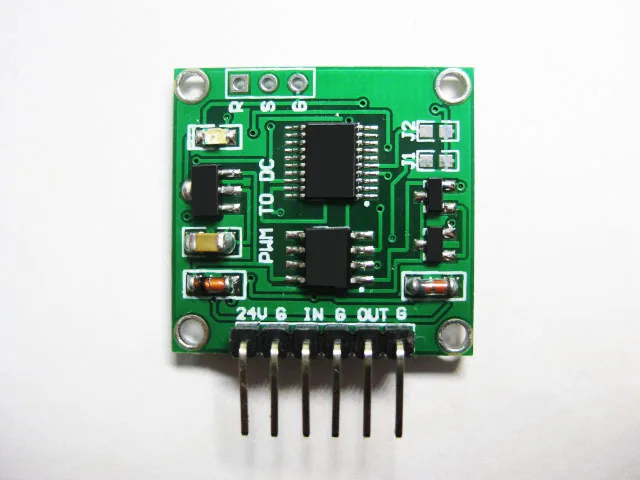

PWM-напряжение PWM поворот 0-5 в 0-10 в 5 ~ 500 Гц низкочастотное линейное преобразование модуля передатчика



Это линейное преобразование модуля, внутренний чип обрабатывает вывод данных PWM напряжение сигнала.

  Параметры модуля   1. Напряжение питания: 9 В ~ 24 В   2, диапазон входного напряжения сигнала: 4 ~ 24 В   3. Диапазон входного сигнала: 5 Гц ~ 500 Гц   4. Рабочий цикл входного диапазона сигнала: от 0 до 100%   5, выходное напряжение: 0,00 в ~ 5,00 в/0,00 в ~ 10,00 в   6. Режим ввода: J1 колодки на печатной плате: по умолчанию открыт, но не используется.   7, выход: J2 колодки на печатной плате: открытый (выход 0,00 V ~ 5,00 V); Короткого замыкания (выход 0,00 V ~ 10,00 V), по умолчанию открыт.   8. Применение: оборудование для удаленного сбора данных и управления;   9, Размер: (длина) 26 мм * (ширина) 23 мм * (высота) 10 мм   10, интерфейс модуля:   24 В: Положительный интерфейс питания (9 В ~ 24 В). G: интерфейс Power ground. В: входной интерфейс положительного сигнала. G: входной интерфейс отрицательного сигнала. Выход: Сигнал Выходной интерфейс (0,00 V ~ 5,00 V/0,00 V ~ 10,00 V). G: интерфейс Power ground.   Примечание: Когда выход 0,00 V ~ 10,00 V, напряжение источника питания до 15 вольт.   Выход (0,00 V ~ 5,00 V) Разрешение: 0,050 V / D (V/за рабочий цикл) Выход (0,00 V ~ 10,00 V) Разрешение: 0,100 V / D (V/за рабочий цикл)   Формула расчета рабочего цикла: (измеренное Выходное напряжение (В)/разрешение) = Рабочий цикл (%).   Например: выход (0,00 V ~ 5,00 V) до 2,5 V выход   (2,5 (V) /0,05) = 50 (%).   TB2scdabpXXXXXiXXXXXXXXXXXX_!!94736924TB1DeTcGVXXXXayXFXXXXXXXXXX_!!0-item_pic
