Характеристики
WP3082ADAM ( 8AI ) _ 0-20 мА/4-20 мА Аналоговый Входной модуль/RS485 MODBUS RTU коммуникации - купить
История изменения цены
*Текущая стоимость 2577.38 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-19-2026 | 3273.5 руб. | 3338.69 руб. | 3305.5 руб. |
| Jan-19-2026 | 2654.22 руб. | 2707.89 руб. | 2680.5 руб. |
| Dec-19-2025 | 3221.59 руб. | 3285.75 руб. | 3253 руб. |
| Nov-19-2025 | 3195.79 руб. | 3259.73 руб. | 3227 руб. |
| Oct-19-2025 | 2551.78 руб. | 2602.88 руб. | 2576.5 руб. |
| Sep-19-2025 | 3144.93 руб. | 3207.72 руб. | 3175.5 руб. |
| Aug-19-2025 | 3118.78 руб. | 3180.47 руб. | 3149 руб. |
| Jul-19-2025 | 3092.85 руб. | 3154.81 руб. | 3123 руб. |
Описание товара
1. Мы предоставляем руководство по эксплуатации модуля и программное обеспечение для отладки, пожалуйста, посетите наш веб-сайт для загрузки. http://www.shwellpro.com/download
2. Если у вас есть какие-либо вопросы о продуктах, пожалуйста, не стесняйтесь задать мне сообщение, наш инженер поможет вам решить эту проблему.
3. Если Таможенный налог является обязательным, покупатель должен нести стоимость, Продавец не несет никаких таможенных пошлин.
4. Любые проблемы просто свяжитесь с нами через сообщение заказа или электронную почту. Ваша поддержка очень важна для нас, спасибо за понимание!
В последнее время из-за мер контроля COVID-19 рядом находится контроль движения.
Завод приостановил доставку. Это займет от трех до четырех недель.
2022.4.9
Детали товара
1. Описание товара
Восемь входных каналов тока: DC0 ~ 20 мА/DC4 ~ 20 мА
RS485 MODBUS RTU стандартный протокол связи
Сеть с программным обеспечением конфигурации, PLC или промышленная сенсорная панель
Светодиодный статус связи
Схема связи предназначена для защиты от грома и помех
Используется для сбора сигналов и управления в промышленной области
2. Спецификация
Аналоговый Входной канал 8ch
Аналоговый входной диапазон DC0 ~ 20mA / DC4 ~ 20mA
Точность аналогового ввода ± 0,02 мА
Рабочая температура-20 ~ 70 ℃
Внешнего источника питания DC9V ~ 30V/2W
Защита от изоляции DC1500V
Метод установки стандартный DIN направляющая или винт
Размер 125 × 73 × 35 мм
3. Описание интерфейса
AVcc | Внешний источник питания Вход положительный |
AGnd | Внешний источник питания Вход отрицательный/мощность заземления |
AI_1 + | Текущий входной канал 1 положительный |
Gnd | Ток входной канал отрицательный/Общий аналоговый заземление |
AI_2 + | Ток входного канала 2 положительных |
Gnd | Ток входной канал отрицательный/Общий аналоговый заземление |
AI_3 + | Ток входного канала 3 положительных |
Gnd | Ток входной канал отрицательный/Общий аналоговый заземление |
AI_4 + | Ток входного канала 4 положительных |
Gnd | Ток входной канал отрицательный/Общий аналоговый заземление |
AI_5 + | Ток входного канала 5 положительный |
Gnd | Ток входной канал отрицательный/Общий аналоговый заземление |
AI_6 + | Ток входного канала 6 положительных |
Gnd | Ток входной канал отрицательный/Общий аналоговый заземление |
AI_7 + | Ток входного канала 7 положительных |
Gnd | Ток входной канал отрицательный/Общий аналоговый заземление |
AI_8 + | Ток входного канала 8 положительных |
Gnd | Ток входной канал отрицательный/Общий аналоговый заземление |
485B | Сигнал RS485 B- |
485A | RS485 сигнал A + |

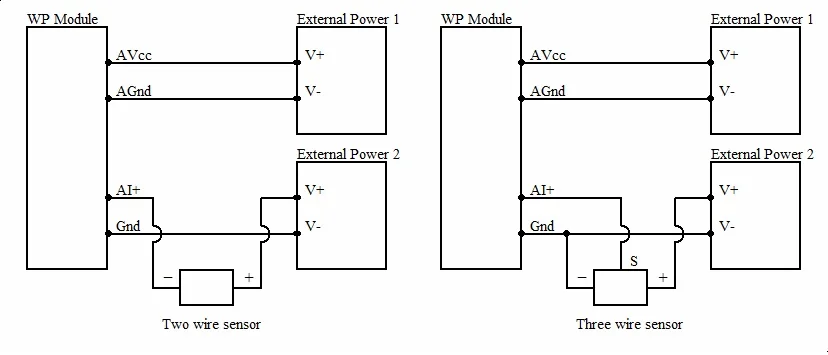

4. Схема применения аналогового ввода
5. Описание связи
5,1. Коммуникационный параметр: 9600, None, 8, 1 (настройка по умолчанию)
Параметр | Описание |
9600 | Скорость передачи данных |
Нет | Контрольный бит |
8 | Бит данных |
1 | Стоп-бит |
5,2. Команда для чтения данных с аналоговым входом
Отправка: 01 03 00 00 00 08 44 0C (пример/шестигранный)
Данные | Байт | Описание данных | Примечание |
01 | 1 | Адрес модуля | Диапазон адресов: 01-FE |
03 | 1 | Функциональный код | 03-Чтение холдинга |
0000 | 2 | Зарегистрированный адрес (4X тип) | 0000-исходный адрес регистра |
0008 | 2 | Зарегистрированный номер | 0008-чтение 8 регистров |
440C | 2 | Код проверки CRC | CRC проверьте код для всех данных |
Получение: 01 03 10 09 CE 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 6C 5B (пример/шестигранный)
Данные | Байт | Описание данных | Примечание |
01 | 1 | Адрес модуля | Диапазон адресов: 01-FE |
03 | 1 | Функциональный код | 03-Чтение холдинга |
10 | 1 | Байт данных | 10-чтение 16 байт |
09CE 0000 0000 0000 0000 0000 0000 0000 | 16 | Чтение данных | 09ce-аналоговый входной канал 1 данных 0000-аналоговый входной канал 2 данных 0000-аналоговый входной канал 3 данных 0000-аналоговый входной канал 4 данных 0000-аналоговый входной канал 5 данных 0000-аналоговый входной канал 6 данных 0000-аналоговый входной канал 7 данных 0000-аналоговый входной канал 8 данных |
6C5B | 2 | Код проверки CRC | CRC проверьте код для всех данных |
Эта команда считывает текущие входные данные модуля.
Данные аналогового входного канала 1-«09CE», это будет 2510 после преобразования в десятичные данные. Положите его в формулу: I = DATA * 20/4095 = 2510*20/4095 ≥12.26ma. Ток другого аналогового входного канала составляет 0 мА.
5,3. Команда для настройки Адреса модуля
Отправка: 00 06 00 64 00 01 08 04 (пример/шестигранный)
Дата | Байт | Описание данных | Примечание |
00 | 1 | Адрес модуля | 00-адрес трансляции |
06 | 1 | Функциональный код | 06-запись одного холдинга |
0064 | 2 | Зарегистрированный адрес (4X тип) | 0064-Модульный адресный регистр |
0001 | 2 | Запись данных | 0001-адрес модуля, диапазон: 0001-00FE |
0804 | 2 | Код проверки CRC | CRC проверьте код для всех данных |
Получение: 00 06 00 64 00 01 08 04 (пример/шестигранный)
Эта команда устанавливает адрес модуля (рабочий адрес) как «01» (настройка по умолчанию). Эта настройка может быть сохранена при выключении питания. Это команда трансляции. Необходимо убедиться, что к мастеру подключен только один модуль.
Когда модуль получит правильную команду, он отправит ответ обратно мастеру.
5,4. Команда для настройки параметров связи
Отправка: 01 06 00 65 00 02 18 14 (пример/шестигранный)
Данные | Байт | Описание данных | Примечание |
01 | 1 | Адрес модуля | Диапазон адресов: 01-FE |
06 | 1 | Функциональный код | 06-запись одного холдинга |
0065 | 2 | Зарегистрированный адрес (4X тип) | 0065-регистр параметров связи |
0002 | 2 | Запись данных | 0001- 4800, нет, 8, 1 0002- 9600, нет, 8, 1 0003- 19200, нет, 8, 1 0004- 38400, нет, 8, 1 0005- 4800, ровный, 8, 1 0006- 9600, ровный, 8, 1 0007- 19200, ровный, 8, 1 0008- 38400, ровный, 8, 1 |
1814 | 2 | Код проверки CRC | CRC проверьте код для всех данных |
Получение: 01 06 00 65 00 02 18 14 (пример/шестигранный)
Эта команда устанавливает Коммуникационный параметр как «9600, None, 8, 1» (настройки по умолчанию). Эта настройка может быть сохранена при выключении питания.
Когда модуль получит правильную команду, он отправит ответ обратно мастеру.
6. Описание питания/данных светодиодный
При включении модуля светодиодный зеленый цвет.
Когда модуль находится под связью, светодиодный мерцает.
Когда модуль получает правильную команду, светодиодный зеленый цвет.
Когда модуль получает неверную команду или другую команду модуля, светодиодный индикатор красного цвета.

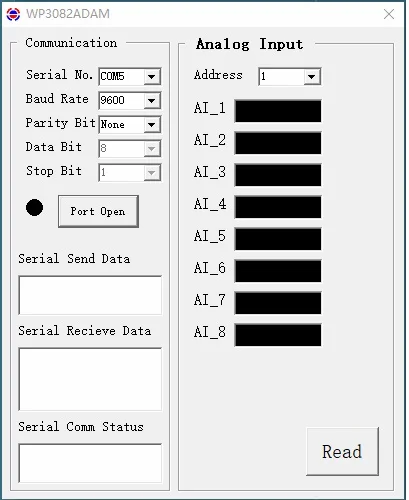

7. Описание отладки ПК
Мы предоставляем программное обеспечение для отладки для тестирования функций и настройки параметров. Выполните следующие действия:
Подключите компьютер к модулю с конвертером RS485.
Подключите питание DC12V или DC24V к модулю и включите питание. Чтобы избежать ненужных повреждений, пожалуйста, убедитесь, что положительные и отрицательные клеммы правильно подключены перед включением питания.
Откройте программное обеспечение и выберите модель модуля, вы увидите окно функционального тестирования или настройки параметров.
Установите параметр связи и откройте последовательный порт.
Выберите соответствующую настройку и нажмите кнопку «Чтение» или «запись».

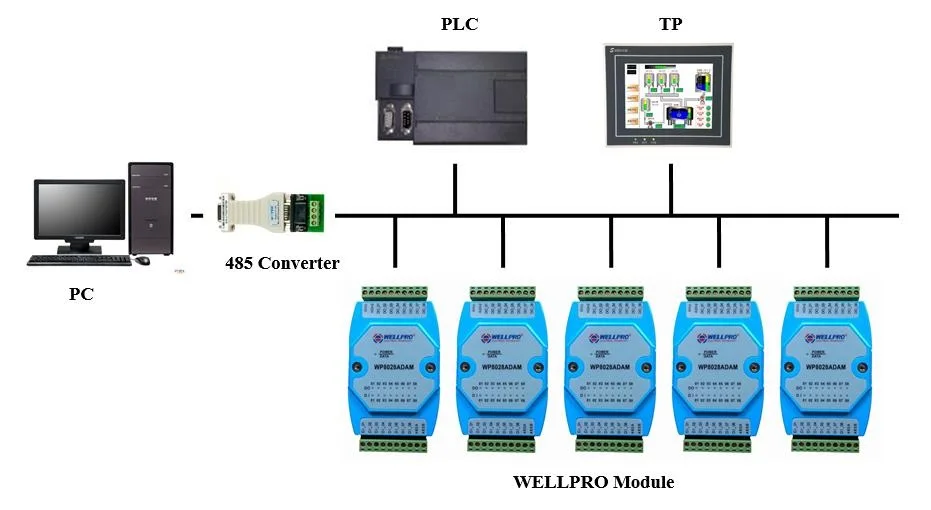

8. Сетевая схема RS485
