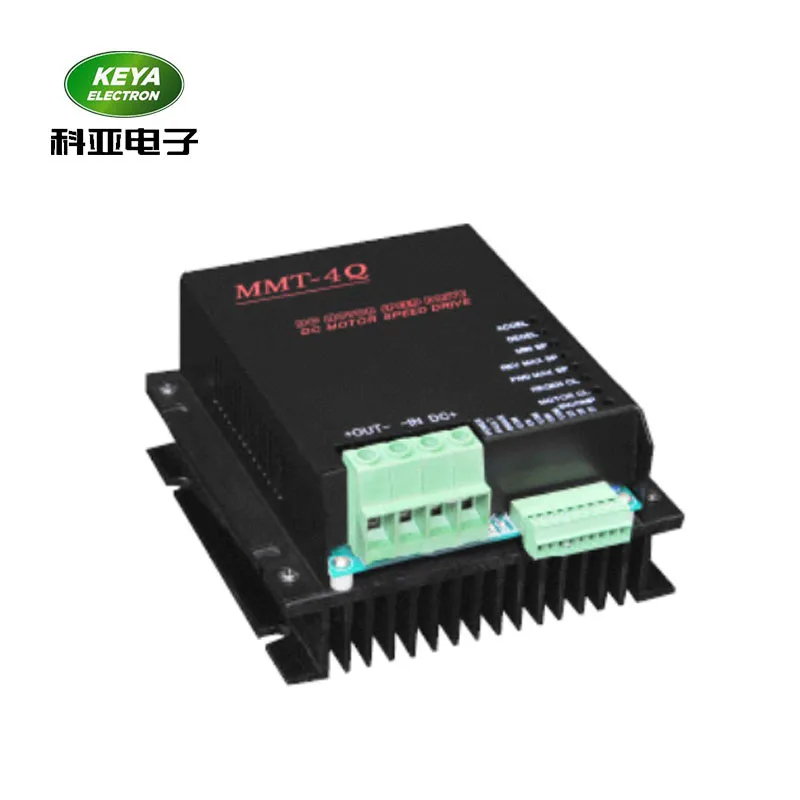

Регенерация торможения четыре квадранта операции вперед назад 500 Вт dc контроллер двигателя 24 В 50A

Модель: DC24RT50BL

Этот контроллер двигателя постоянного тока имеет низкое напряжение, регенерацию четырех квадрантов и систему управления скоростью модуляции импульсной ширины. Интеллектуальное управление MCU (микроконтроллер) обеспечивает быструю скорость отклика, плавную работу, надежную работу и полные пропорции и т. д.

1. ШИМ (модуляция ширины импульса
ШИМ делает двигатель низким уровнем шума, высокой эффективностью и небольшим обслуживанием. Срок службы двигателя постоянного тока может быть увеличен.

2. Регенерация четырех квадрантов в рабочем режиме.

3. Функция регенеративного торможения
Внешний направленный (или реверсивный) контактор не требуется, и компоненты или части двигателя могут быть защищены от перегрева или выгорания.

4. Включить/тормоз/Реверсивный терминал
Одна из вышеуказанных функций может быть выполнена с помощью пассивного значения для переключения или открытия (или поломки) цепи транзисторного коллектора.

5. Световой индикатор состояния
Световой индикатор и различные предупреждающие огни делают состояние контроллера двигателя видимым.

6. Значение скорости вперед или назад может быть установлено соответственно.

7. Можно установить значение выходного тока.

8. Можно установить значение тормозного тока.

9. Компенсация крутящего момента

10. Двойная замкнутая петля PI регулирования (напряжение и ток)

11. Стандартный аналоговый сигнал
Аналоговое количество (0-5 В) или потенциометр подходят для управления.

12. Защита от перенапряжения или низкого напряжения

13. Защита от перегрева
Когда температура выше, этот Матовый контроллер двигателя постоянного тока уменьшит выходной ток, чтобы предотвратить перегрев с помощью цепи принятия решений. если температура все еще выше, контроллер остановит выход и защитит контроллер двигателя и двигателя.

12 V 24 V 36 V 48 V вперед обратный DC контроллер Sepecification

1. Диапазон входного напряжения:24 В постоянного тока, если вам нужно 12 В, 36 В, 48 в, пожалуйста, сообщите.

2. Выходное напряжение: 0-100%

3. Максимальное выходное напряжение:50A

4. Непрерывный ток: 25A

5. Режим работы:Режим скорости, режим крутящего момента, четырехскоростной режим, регенеративный режим

6. Способы управления:Потенциометр, 0-5 В, ШИМ

7. Защита:Аномальный ток, перегрев, перенапряжение, меньшее напряжение и короткое замыкание запустят функцию защиты.

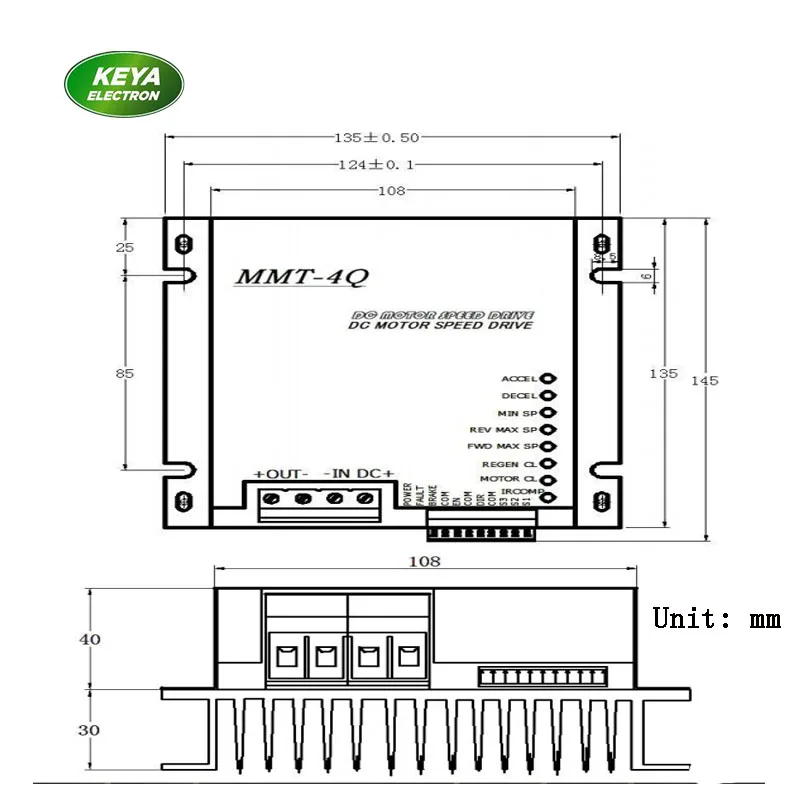

7. Размер:Д * Ш * В = 135*135*70 мм

8. Вес: 900 г

Регенерация торможения четыре квадранта операции вперед назад 500 Вт dc контроллер двигателя 24 В 50A

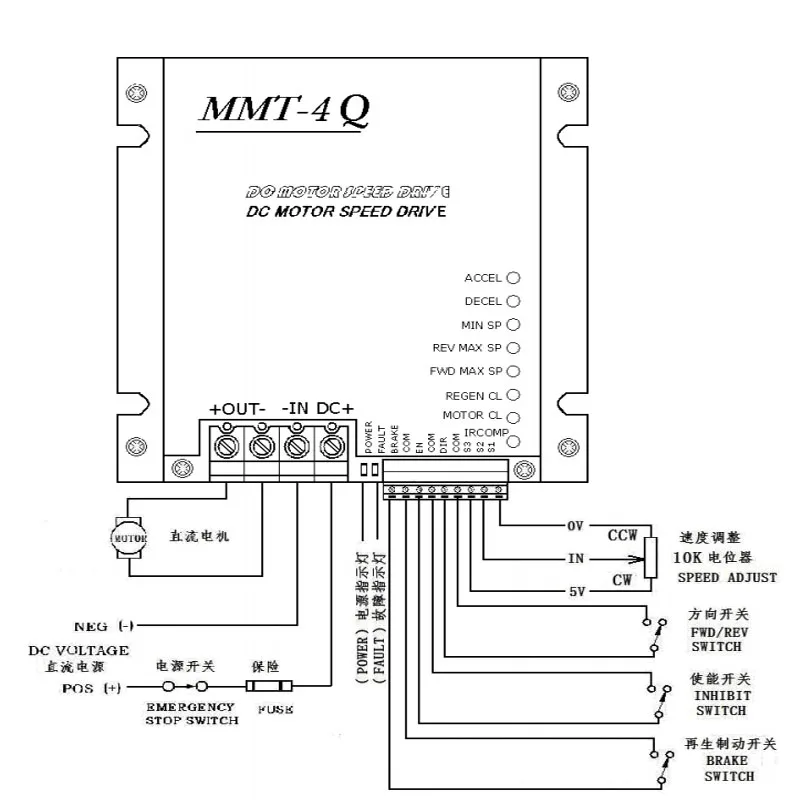

Общий чертеж подключения

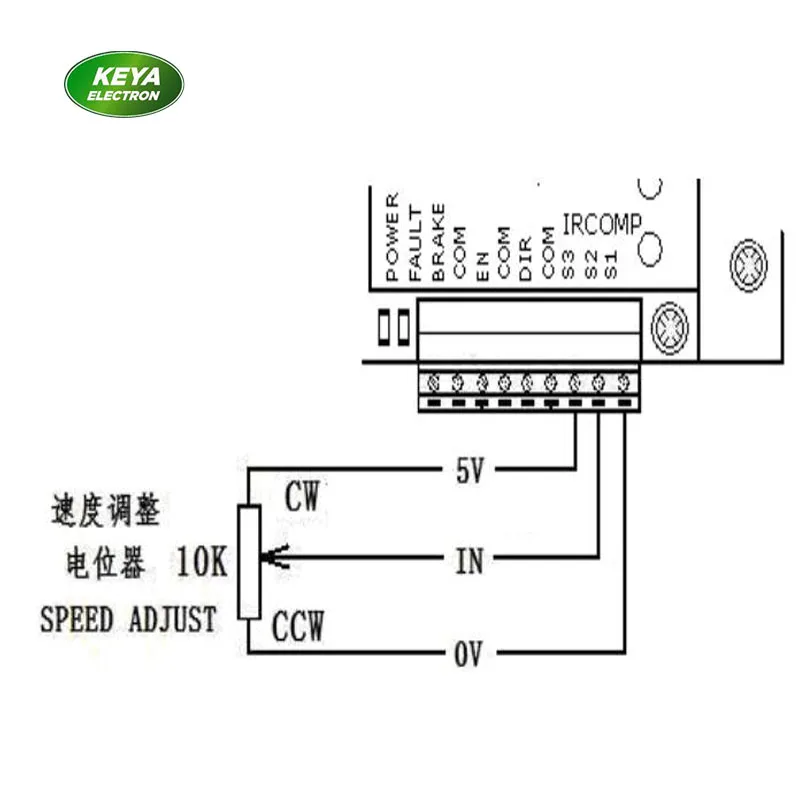

Используйте потенциометр для управления скоростью двигателя

Используйте аналоговый сигнал для управления скоростью двигателя

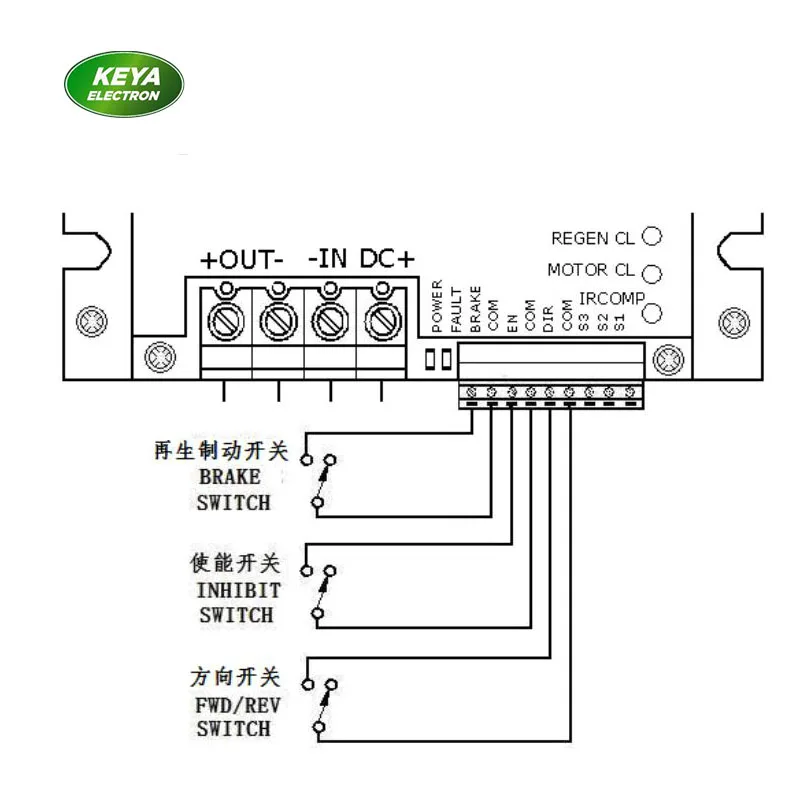

Функция управления терминалом

1. Тормоз
Регенеративное управление торможением: когда требуется быстрая остановка двигателя, эта функция подходит. Закрытый тормозной переключатель, контроллер двигателя быстро тормозит скорость двигателя путем регенеративного торможения, затем немедленно остановит двигатель.

2. EN
Включение управления: Управление запуском и остановкой двигателя

3. DIR:
Управление задним ходом двигателя: направление вращения можно легко получить через открытый или закрытый реверсивный переключатель.

Аналоговый контроль количества

Вы можете управлять скоростью двигателя по аналоговому количеству сигнала 0-5 В

Регенерация торможения четыре квадранта операции вперед назад 500 Вт dc контроллер двигателя 24 В 50A

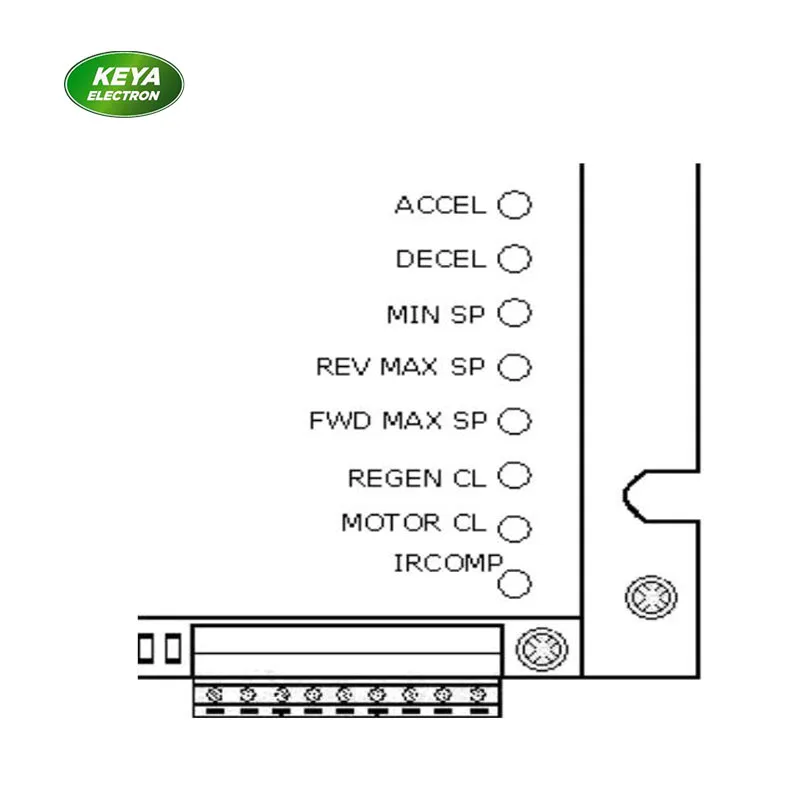

Инструкция и настройка регулируемого потенциометра

1. Потенциометр «ACCEL» (установите время мягкого запуска 0,2 с-20 с)
Настройте потенциометр «ACCEL», чтобы настроить увеличение от начальной скорости до значения скорости (это означает время ускорения)


2. Потенциометр "DECEL" (установить время мягкого останова 0,2 s-20 s)
Настройте потенциометр «DECEL», чтобы установить рампу вниз от максимального значения скорости до минимального значения скорости (это означает время замедления).

3. "FWD MAX SP"

Установите максимальную скорость вперед.

4. "REV MAX SP"

Установите максимальную обратную скорость.

5. "REGEN CL"
Отрегулируйте потенциометр REGEN CL для максимального ограничения значения торможения (Это также означает время торможения/остановки). Значение торможения влияет на время торможения/остановки.

6. "IR COMP"
Настройте потенциометр «IR COMP», чтобы сделать двигатель постоянным значением скорости в различных условиях нагрузки (заводская установка составляет «0»).

7. "мин СП"

Установите минимальную скорость двигателя

8. "двигатель CL"
Отрегулируйте потенциометр «MOTOR CL» для ограничения максимальной мощности контроллера двигателя. выходной ток (мы также говорим значение тока установки двигателя). настройка этого тока должна основываться на номинальном токе двигателя. текущее значение должно быть умеренным. если нет, то крутящего момента недостаточно или защита от перегрузки по току сбой. Настройте этот потенциометр по часовой стрелке, чтобы увеличить выходной ток контроллера двигателя.
Примечание:Выходной ток контроллера двигателя должен быть в два раза больше номинального тока двигателя в целом. однако контроллер двигателя не может работать с установочным значением, которое больше, чем номинальное значение тока двигателя в течение длительного времени, или двигатель будет сгорел.

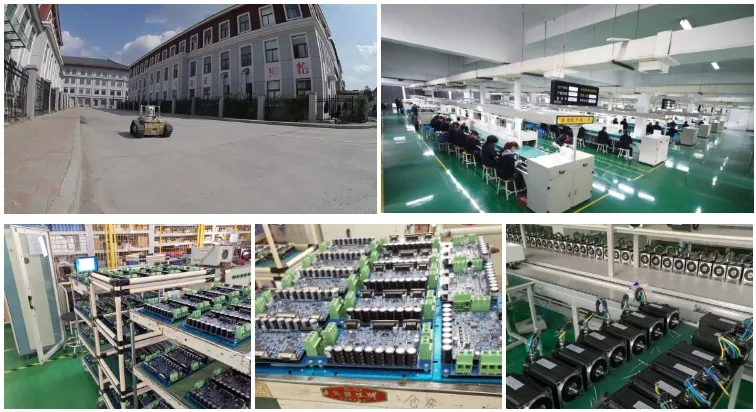

Jinan Keya Electron Science and Technology Co., Ltd, основанная в 2001 году, занимается исследованиями и разработками, производством и продажей серводвигателя постоянного тока и серводвигателя в течение 15 лет. Компания установила технологии, талант, управление и другие преимущества ресурсов, чтобы эффективно интегрироваться, поддерживает здоровый, стабильный и быстрый рост. Компания прошла сертификацию системы менеджмента качества ISO9001: 2008, продукция прошла сертификацию CE. Более 3000 крупных и средних отечественных производителей оборудования, обозначенных как вспомогательные продукты, и экспортируемых в США, Европу, Юго-Восточную Азию и другие страны.
