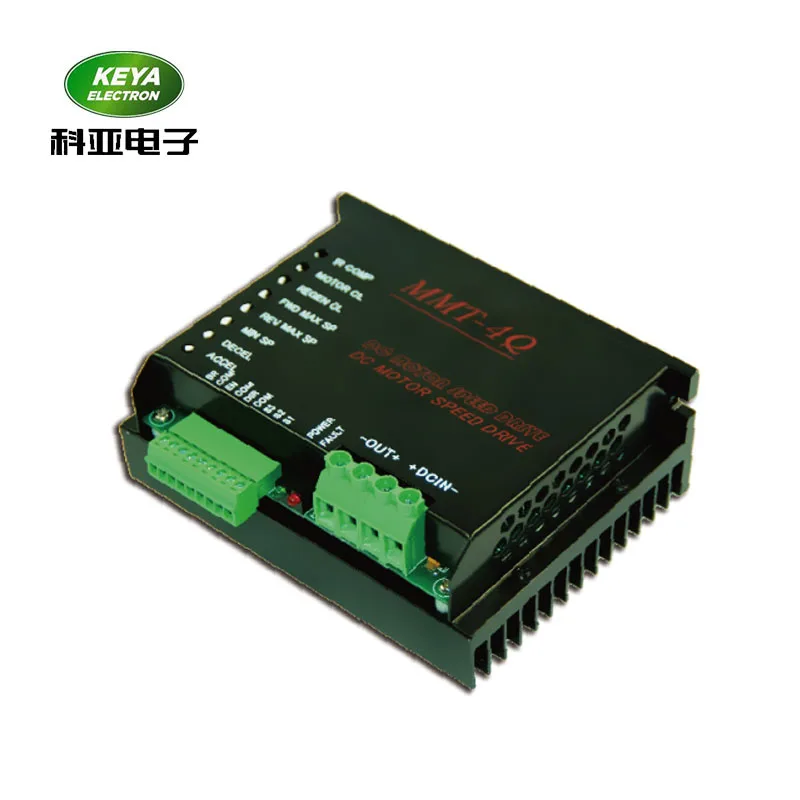

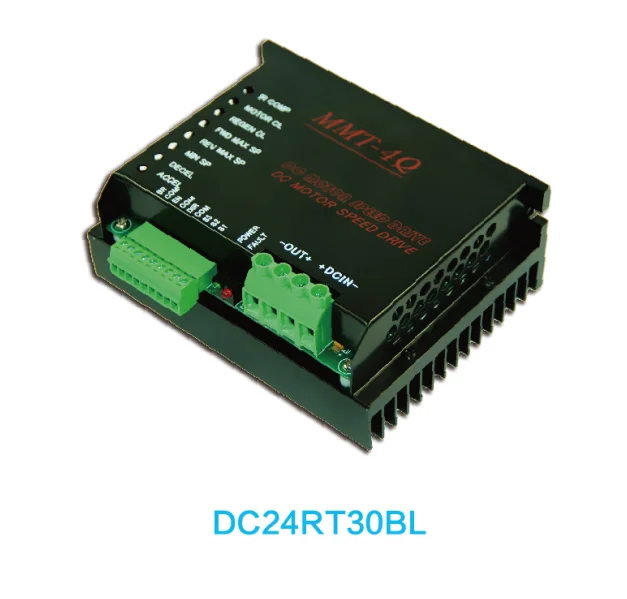

Четырехквадрантный регенеративный ШИМ-контроллер, контроллер постоянного тока с мягким запуском, 24 В, с щеткой, 30amp

Описание продукта:

Этот контроллер двигателя постоянного тока имеет низкое напряжение, регенерацию четырех квадрантов и систему управления скоростью модуляции импульсной ширины. Интеллектуальное управление MCU (блок микроконтроллера) обеспечивает быструю скорость отклика, плавный запуск, надежное управление, полные пропорции и т. д.

1. Шим (импульсная ширина модуляции
Шим производит низкий уровень шума двигателя, высокая эффективность и малое обслуживание. Срок службы двигателя постоянного тока может быть увеличен.

2. Регенерация четырехквадрантов в режиме работы.

3. Регенеративная тормозная функция
Контактор внешнего направления (или реверсивного хода) не требуется, а компоненты или детали двигателя могут быть защищены от перегрева или выгорания.

4. Включить/тормоз/реверсивный терминал
Один из вышеуказанных функций может быть достигнут с помощью пассивный значение для переключения или открыть (или не ломается) цепи транзистор контейнера.

5. Статус светильник
Светильник питания и предупреждающий светильник о различных сбоях делают видимым состояние контроллера двигателя.

6. Значение скорости вперед или назад можно задать, соответственно.

7. Можно задать значение тока на выходе.

8. Можно установить значение тормозного тока.

9. Возмещение крутящего момента

10. Двойная замкнутая петля PI регулировки (напряжение и ток)

11. Стандартный аналогового сигнала
Аналоговое количество (0-5 в) или потенциометр подходят для управления.

12. Защита от перенапряжения или пониженного напряжения

13. Защита от перегрева
Когда температура перегревается, этот матовый контроллер двигателя постоянного тока позволит уменьшить выходной ток, чтобы предотвратить перегрев с помощью цепи решений. Если температура все еще выше, контроллер остановит выход и защитит контроллер двигателя и двигателя.

12 в 24 в 36 в 48 в контроллер постоянного тока

1. Диапазон входного напряжения:Постоянный ток 24 в, если вам нужно 12 в, 36 в, 48 в, пожалуйста, сообщите.

2. Выходное напряжение: 0-100%

3. Максимальное выходное напряжение:30A

4. Постоянный ток: 15а

5. Режим работы:Режим скорости, режим крутящего момента, четырехкратный режим, регенеративный режим

6. Способы управления:Потенциометр, 0-5 в, шим

7. Защита:Защита от перегрузки по току, перегрева, перенапряжения, пониженного напряжения и коротких замыканий, начнет функционировать.

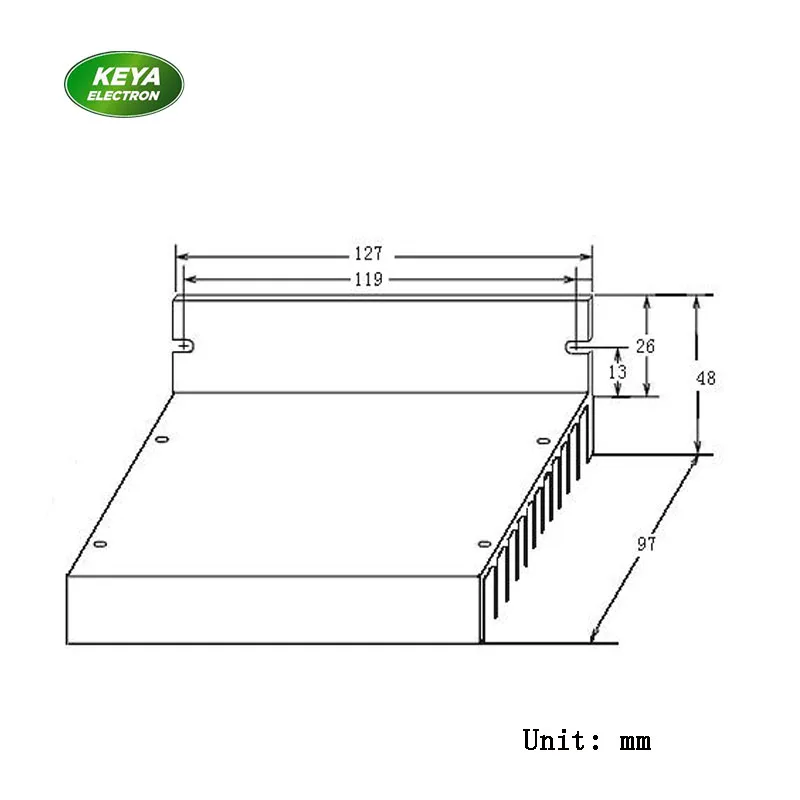

7. Размер:Д * ш * в = 127*97*48 мм

8. Вес: 900 г

Четырехквадрантный регенеративный ШИМ-контроллер, контроллер постоянного тока с мягким запуском, 24 В, с щеткой, 30amp

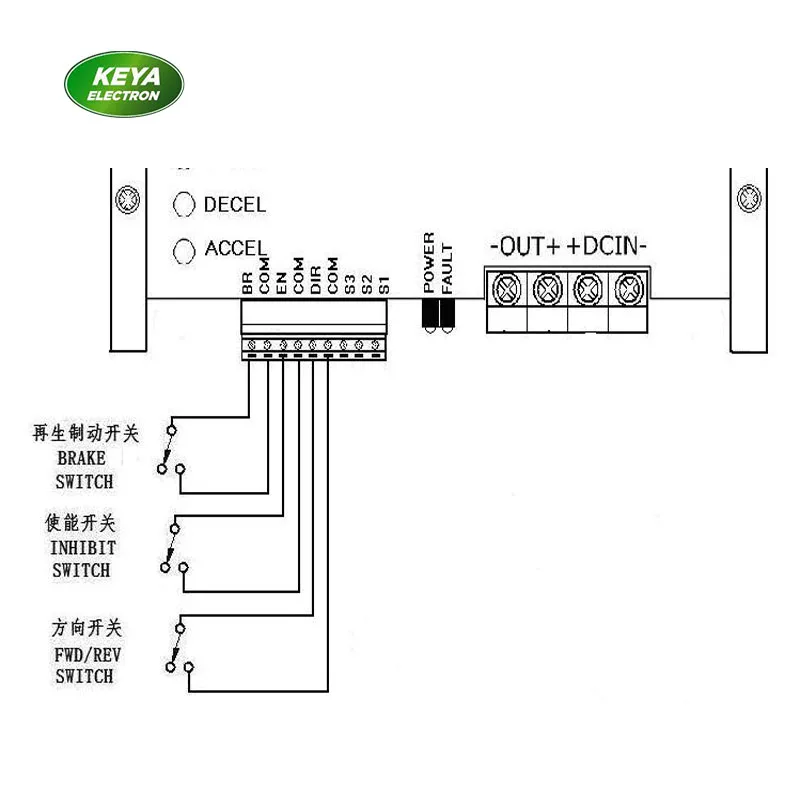

Общие подключения для рисования

Функция управления клеммой

1. Стоп-сигнал
Рекуперативное управление торможением: когда требуется быстрая остановка двигателя, эта функция подходит. Закрытый тормозной переключатель, контроллер двигателя быстро тормозит скорость двигателя путем регенерационного торможения, а затем немедленно остановит двигатель.

2. Ru
Включение управления: контроль запуска и остановки двигателя

3.DIR:
Управление двигателем задним ходом: направление вращения можно легко проникнуть через переключатель открывания или закрывания задним ходом.

Аналоговый Количество Управление

Вы можете управлять скоростью двигателя с помощью аналогового сигнала количества 0-5 В

Четырехквадрантный регенеративный ШИМ-контроллер, контроллер постоянного тока с мягким запуском, 24 В, с щеткой, 30amp

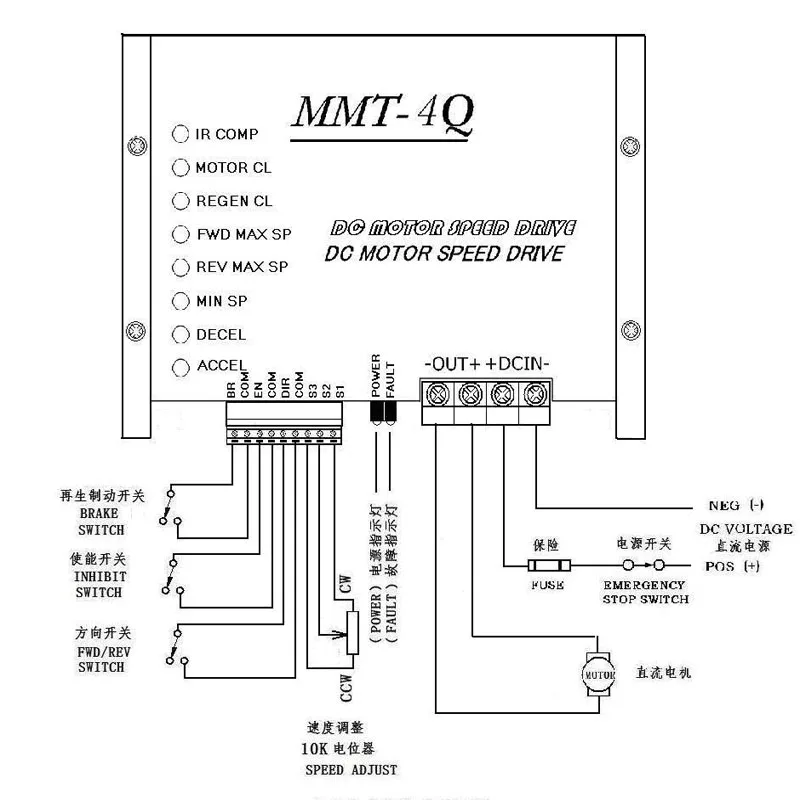

Инструкция и настройка регулируемого потенциометра

1. Ускоренный» потенциометр (набор устройство плавного пуска времени 0,2 s-20с)
Отрегулируйте потенциометр «ACCEL», чтобы установить уровень от значения начальной скорости до значения скорости (это означает время ускорения)


2. «DECEL» потенциометр (набор мягкий стоп время 0,2 s-20с)
Отрегулируйте потенциометр «DECEL», чтобы установить планку вниз от макс. значения скорости до мин. значения скорости (это означает время замедления).

3. "FWD MAX SP"

Установите макс. скорость вперед.

4. "REV MAX SP"

Установите макс. обратную скорость.

5. «реген CL»
Отрегулируйте потенциометр REGEN CL, чтобы максимально ограничиться. Значение тока торможения арматуры (это также означает время торможения/остановки). Значение тока торможения влияет на время торможения/остановки.

6. "IR COMP"
Отрегулируйте потенциометр IR COMP, чтобы сделать двигатель иметь значение постоянной скорости в различных условиях нагрузки (заводская установка-«0»).

7. "мин. SP"

Установка двигателя с минимальной скоростью

8. "двигатель CL"
Отрегулируйте потенциометр «мотор CL», чтобы ограничить макс. контроллер двигателя. Выходной ток (мы также указываем значение тока двигателя). Установка этого тока должна быть на основе номинального тока двигателя. Текущее значение должно быть умеренным. Если нет, то крутящего момента недостаточно, или защита от перегрузки по току сбой. Отрегулируйте этот потенциометр по часовой стрелке, чтобы увеличить выходной ток контроллера двигателя.
Примечание:Выходной ток контроллера двигателя должен быть в два раза выше, чем номинальное значение тока двигателя в целом. Тем не менее, контроллер двигателя не может работать при настройке значения, которое выше, чем номинальное значение тока двигателя в течение длительного времени, или двигатель будет гореть.

Четырехквадрантный регенеративный ШИМ-контроллер, контроллер постоянного тока с мягким запуском, 24 В, с щеткой, 30amp

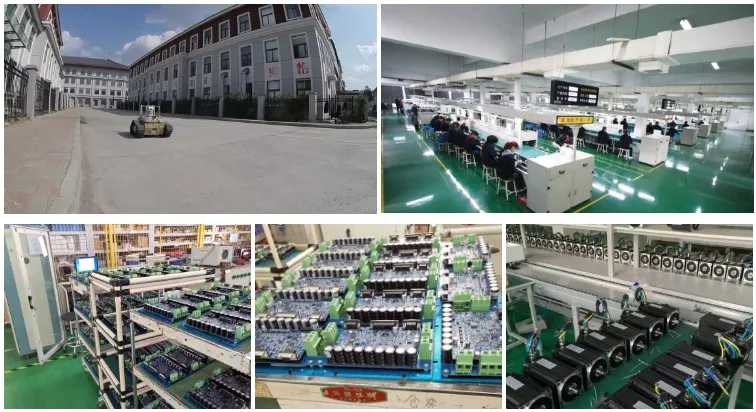

Jinan Keya Electron Science and technique Co., Ltd, основанный в 2001 году, занимается исследованием и разработкой, производством и продажей серводвигателя постоянного тока и системы сервоконтроля в течение 15 лет. Компания установила технологии, таланты, управления и другие преимущества, чтобы эффективно интегрировать, поддерживает здоровый, стабильный и быстрый рост. Компания получила сертификат системы управления качеством ISO9001:2015, продукция сертифицирована CE. Более 3000 крупных и средних отечественных производителей оборудования, обозначенных как поддерживающие товары, и экспорт в США, Европу, юговую Азия и другие страны.

Четырехквадрантный регенеративный ШИМ-контроллер, контроллер постоянного тока с мягким запуском, 24 В, с щеткой, 30amp

Четырехквадрантный регенеративный ШИМ-контроллер, контроллер постоянного тока с мягким запуском, 24 В, с щеткой, 30amp

Jinan Keya Electron Science and technique Co., Ltd, основанный в 2001 году, занимается исследованием и разработкой, производством и продажей серводвигателя постоянного тока и системы сервоконтроля в течение 15 лет. Компания установила технологии, таланты, управления и другие преимущества, чтобы эффективно интегрировать, поддерживает здоровый, стабильный и быстрый рост. Компания получила сертификат системы управления качеством ISO9001:2015, продукция сертифицирована CE. Более 3000 крупных и средних отечественных производителей оборудования, обозначенных как поддерживающие товары, и экспорт в США, Европу, юговую Азия и другие страны.

Мы занимаемся исследованием и разработкой, приветствуем Costom-made продукцию, если вам нужны необычные продукты, давайте продолжим связь.

Четырехквадрантный регенеративный ШИМ-контроллер, контроллер постоянного тока с мягким запуском, 24 В, с щеткой, 30amp

Время доставки: 1-3 рабочих дня после получения оплаты

Четырехквадрантный регенеративный ШИМ-контроллер, контроллер постоянного тока с мягким запуском, 24 В, с щеткой, 30amp

 1.    В: какие у вас основные продукты?

О: мы производим различные виды щеточного/бесщеточного двигателя постоянного тока и контроллера.

2.    В: сколько времени вы находитесь в этой области?

Ответ: более 15 лет в этой области.

3.    В: у вас есть собственная научно-исследовательская команда?

О: Да. R & D-это наша основная конкурентоспособность, непрерывные инновации-это именно то, чего мы постоянно стремимся. Некоторые из наших инженеров имеют более чем 20 лет опыта работы в отрасли, и мы также сотрудничаем с колледжи, научно-исследовательских институтов и крупных предприятий.

4.    В: как скоро вы можете доставить товар?

О: это зависит от точной модели, которую вы заказываете. Для обычных продуктов, как правило, мы готовим некоторые единицы в наличии, мы можем доставить их в течение 3 рабочих дней.

5.    В: Можете ли вы изготовить продукт в соответствии с требованием заказчика?

О: Да, приветствуем изделия, изготовленные по индивидуальному заказу.

6.    Вопрос: какие у вас условия оплаты?

О: вы можете оплатить через TT, Paypal, Western Union.
