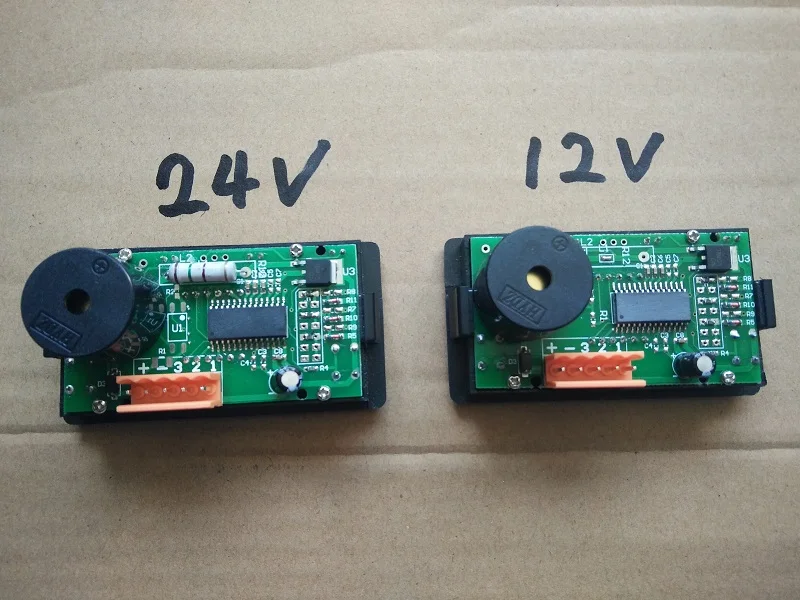

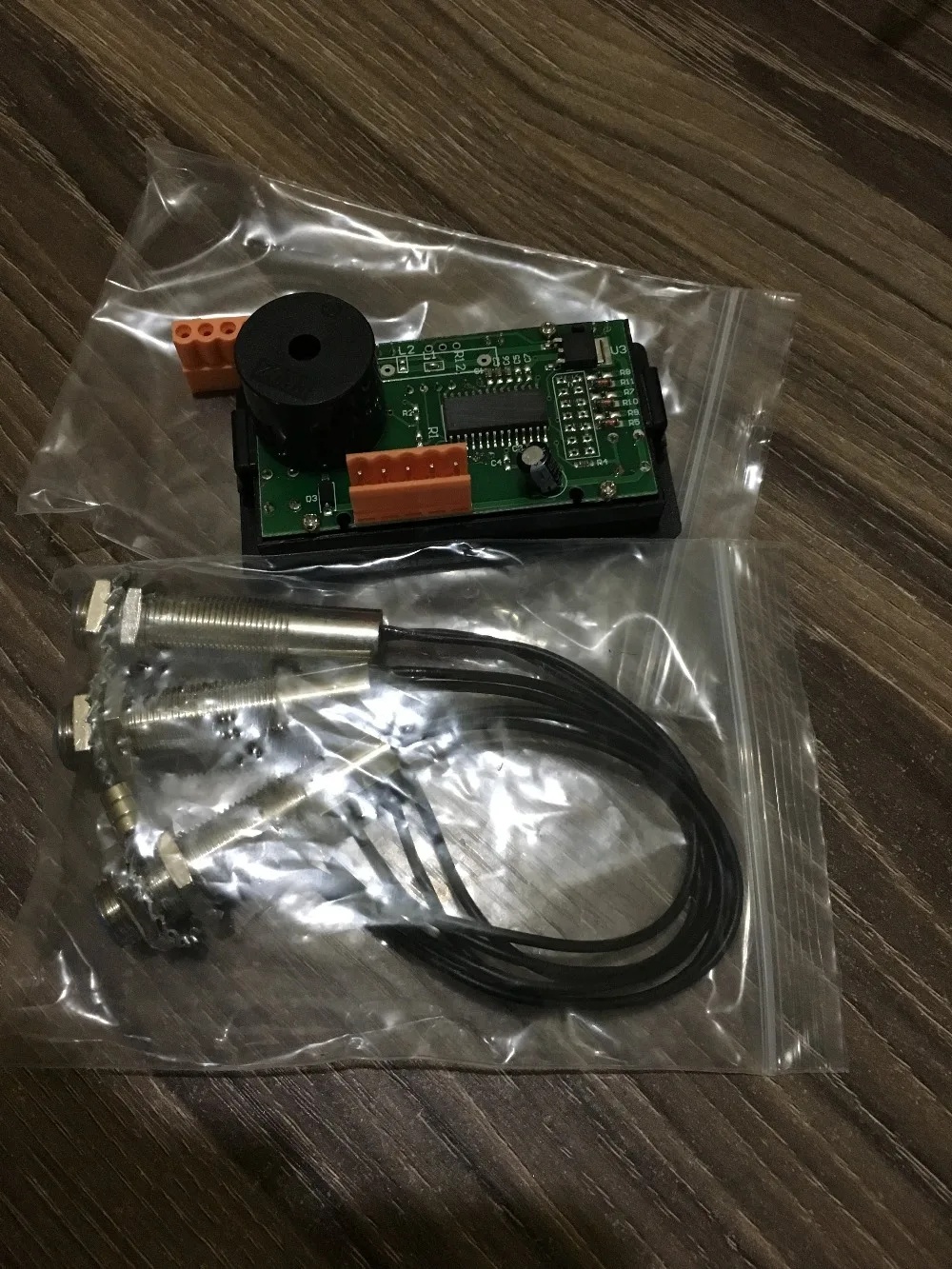

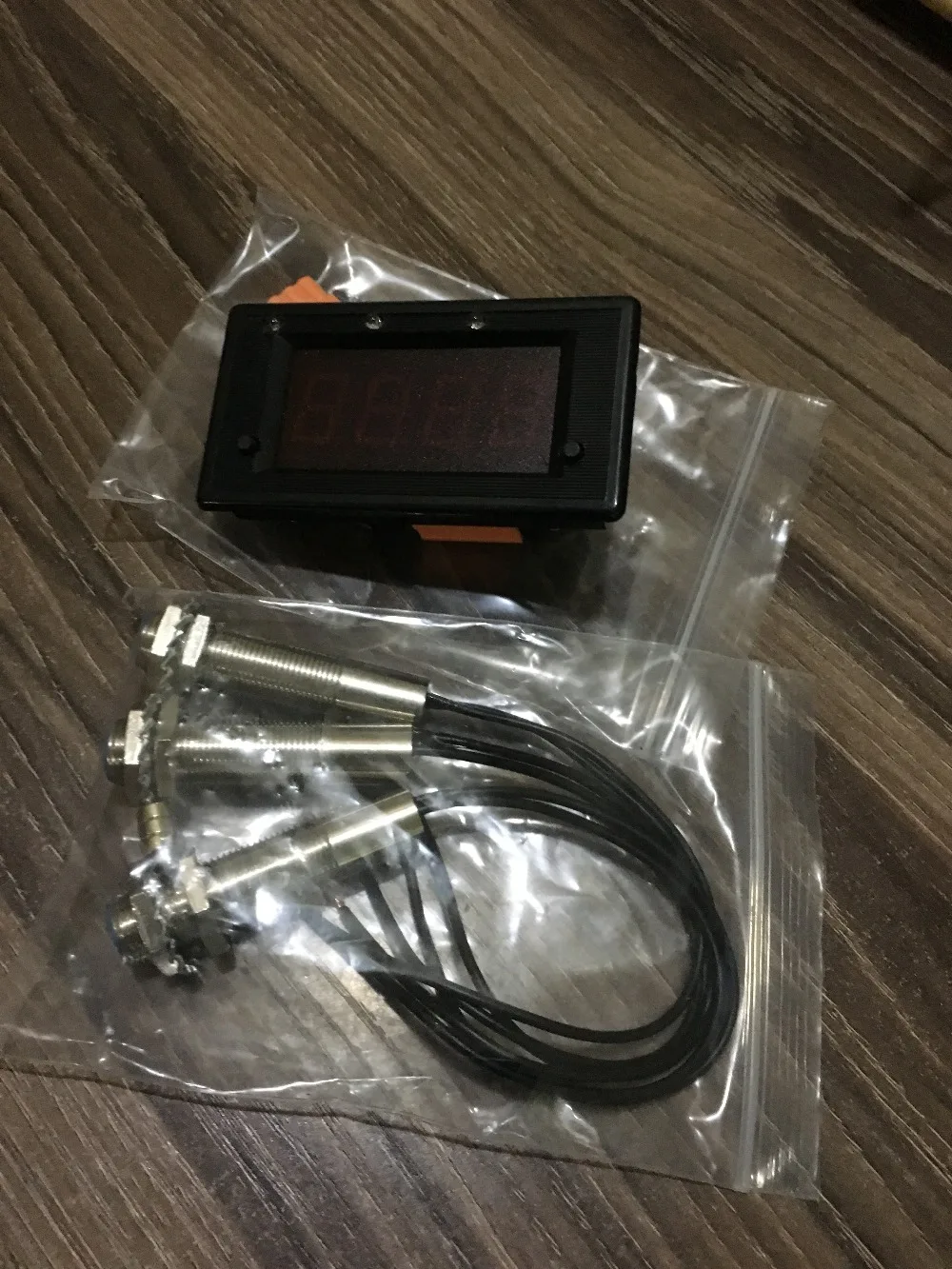

Трехходовой счетчик 12 В для разного оборудования комбайн контроль скорости

Трехходовой счетчик 12 В для разного оборудования комбайн контроль скорости

Может одновременно контролировать скорость трех валов

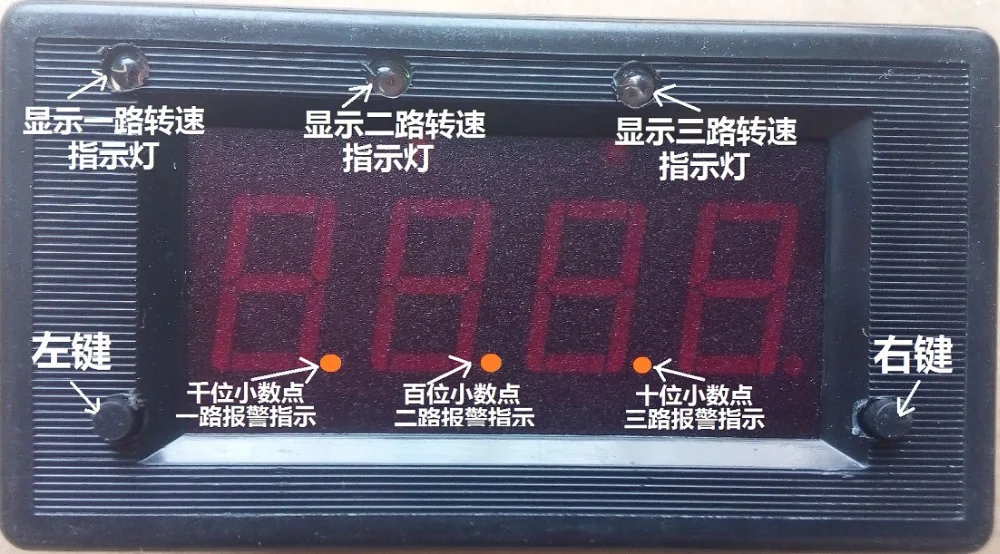

Начните первый приоритет, чтобы показать светильник индикатора скорости первого метра на первой дороге. Нажмите второй левый светильник индикатор светильник, а затем в размерной сетке приводятся стоимость является вторым скорость движения. Затем нажмите на третий светильник индикатора, затем Отобразите Значение третьей скорости дороги. Нажмите еще раз, чтобы вернуться к первому дисплею скорости.



Когда первая скорость дороги ниже, чем первое значение скорости дорожной сигнализации, звуковой сигнал будет звучать сигнал тревоги, между тем, мигание десятичной точки будет указывать на первую дорожную сигнализацию скорости.

Вторая скорость дороги ниже, чем второе значение скорости дорожной сигнализации, звуковой сигнал, и сто Десятичная точка мигает, что второй сигнал скорости дороги.

Третья скорость дороги ниже, чем значение третьей скорости дорожной сигнализации, звуковой сигнал и десять Десятичная точка мигают, что третий сигнал скорости дороги.




Диапазон отображения 30 ---- 9999 об/мин, более 9999 об/мин, показывает, что HHHH указано вне диапазона измерения.



Первое значение скорости сигнала тревоги сохраняется

Сначала нажмите левую кнопку, не отпускайте, после включения, откройте левую кнопку, чтобы войти на страницу хранения параметров, Первый светильник индикатора. Затем нажмите левую кнопку, чтобы выбрать мигающий бит, нажмите правую кнопку, чтобы мигать значение цифры, не нажимайте две клавиши в течение 15 секунд, мигающие биты исчезают автоматически храните первую скорость сигнала тревоги, если первая скорость дорожного вала меньше, чем этот параметр тревоги. Если значение скорости сигнала тревоги настроено на 0000, первый способ-Отсутствие сигнала тревоги.



Второе значение скорости сигнала тревоги сохраняется

Нажмите правую кнопку, а затем отпустите после включения, откройте правую кнопку, чтобы войти на страницу хранения параметров, второй светильник индикатора. Затем нажмите левую кнопку, чтобы выбрать мигающий бит, нажмите правую кнопку, чтобы увеличить количество мигающих цифр, не нажимайте две клавиши в течение 15 секунд, мигающие биты автоматически сохраняют скорость второго сигнала тревоги, если скорость второго дорожного вала меньше, чем этот параметр на сигнале. Если значение скорости сигнала тревоги установлено на 0000, во второй дороге нет сигнала тревоги.



Третье значение скорости сигнала тревоги сохраняется

Нажмите Левую кнопку и правую кнопку одновременно не отпускайте, затем включите, отпустите левую и правую клавиши для входа на страницу хранения параметров, третий светильник индикатора. Затем нажмите левую кнопку, чтобы выбрать мигающий бит, нажмите правую кнопку, чтобы увеличить цифру, не нажимайте две клавиши в течение 15 секунд, мигающие биты автоматически сохраняют третью скорость сигнализации, если скорость третьего дорожного вала меньше, чем этот параметр на сигнале. Если значение скорости сигнала тревоги настроено на 0000, Третий способ-нет сигнала тревоги.



Задержка загрузки сигнализации складских запасов

Нажмите Левую кнопку и правую кнопку одновременно, а затем отпустите одновременно, чтобы войти на страницу хранения параметров, три ярких света, И затем нажмите левую кнопку, чтобы выбрать мигающее положение, нажмите правую кнопку, мигающее значение цифры, секунды, Мигающие биты исчезают автоматически сохраненные параметры, только два параметра, максимум может быть установлен до 99 секунд, установите до 00 без задержки. Эта функция используется для отмены сигнала тревоги с низкой скоростью вала при синхронизации таблицы и оси.

Использование

Независимо от того, каким образом сигнал тревоги, который показывает значение скорости, этот светильник индикатора дороги.

Первая дорога вторая дорога третья дорога сигнализация в то же время, таблица показывает первую скорость дороги. Вторая дорога, третья дорога в то же время сигнализация, в таблице показана вторая скорость дороги.

Нажмите на правую кнопку, звук будильника удален, сигнал тревоги указывает на десятичную точку, которая также мигает, что все еще состояние будильника.



Электропроводка



Проводка, как показано на рисунке от заголовка к датчику, только затем одножильный обычный провод к датчику, когда сигнальная линия на линии, другая сторона датчика подключена к земле, длина сенсорной линии 10 см, независимо от положительного и отрицательного.

Установка

Головка стола установлена в металлическом отверстии размером 76,5 × 39,2 мм. Установка датчика, расстояние между магнитом и головкой датчика около 10 мм, скорость вращения далеко, скорость низкая, расстояние между магнитом и головкой датчика далеко. Магнит не может быть поврежден датчиком, магнит с двойной трубкой к клею.

Если комбайн, с контролем сцепления из долины тормоза мотоцикла, чтобы сделать Тахометр выключатель питания.

Меры предосторожности

Электронные компоненты за счетчиком тепла, не могут быть в контакте с легковоспламеняющимися веществами.

Электронные компоненты за счетчиком не могут быть в контакте с металлом для предотвращения электрического удара
