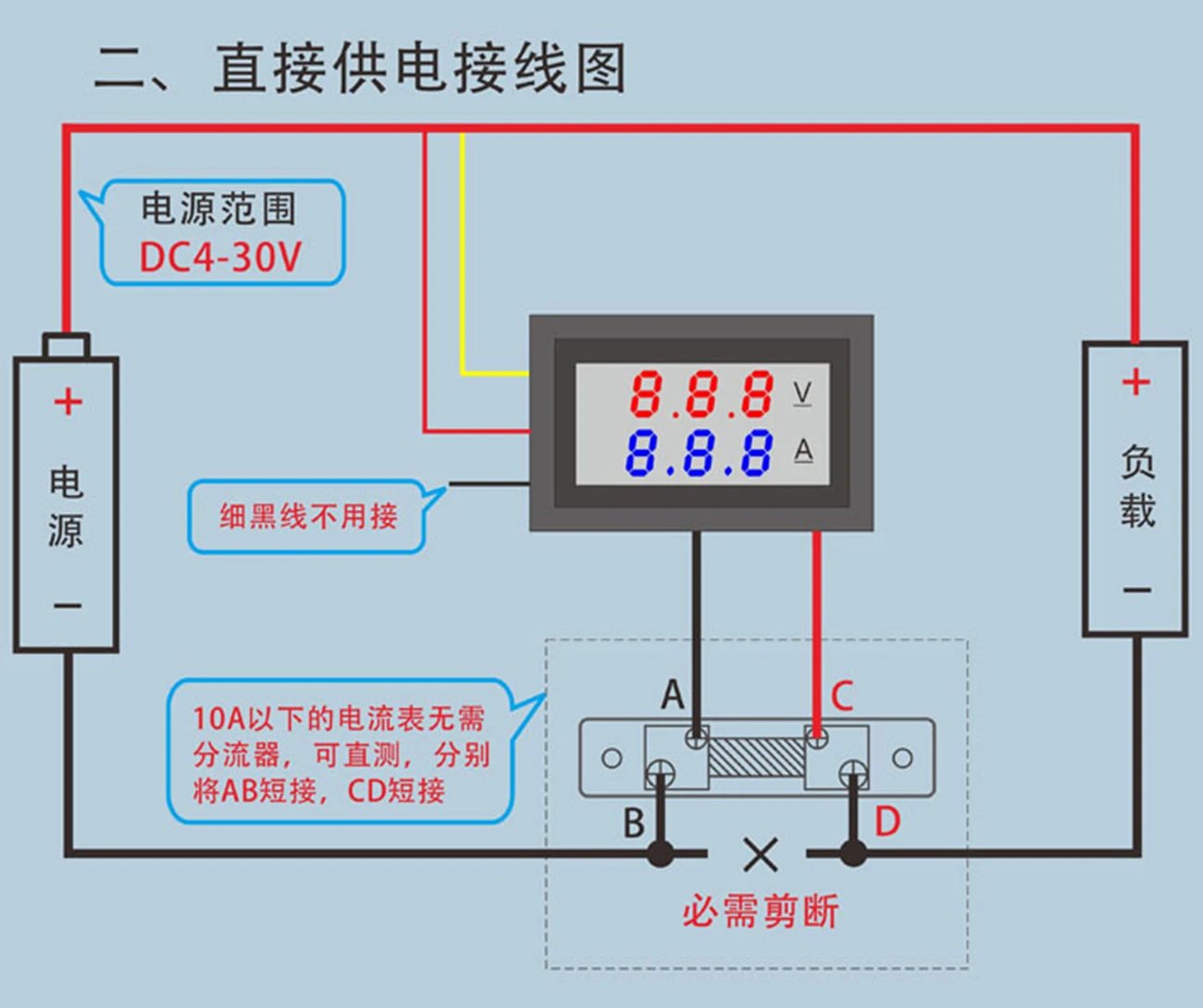

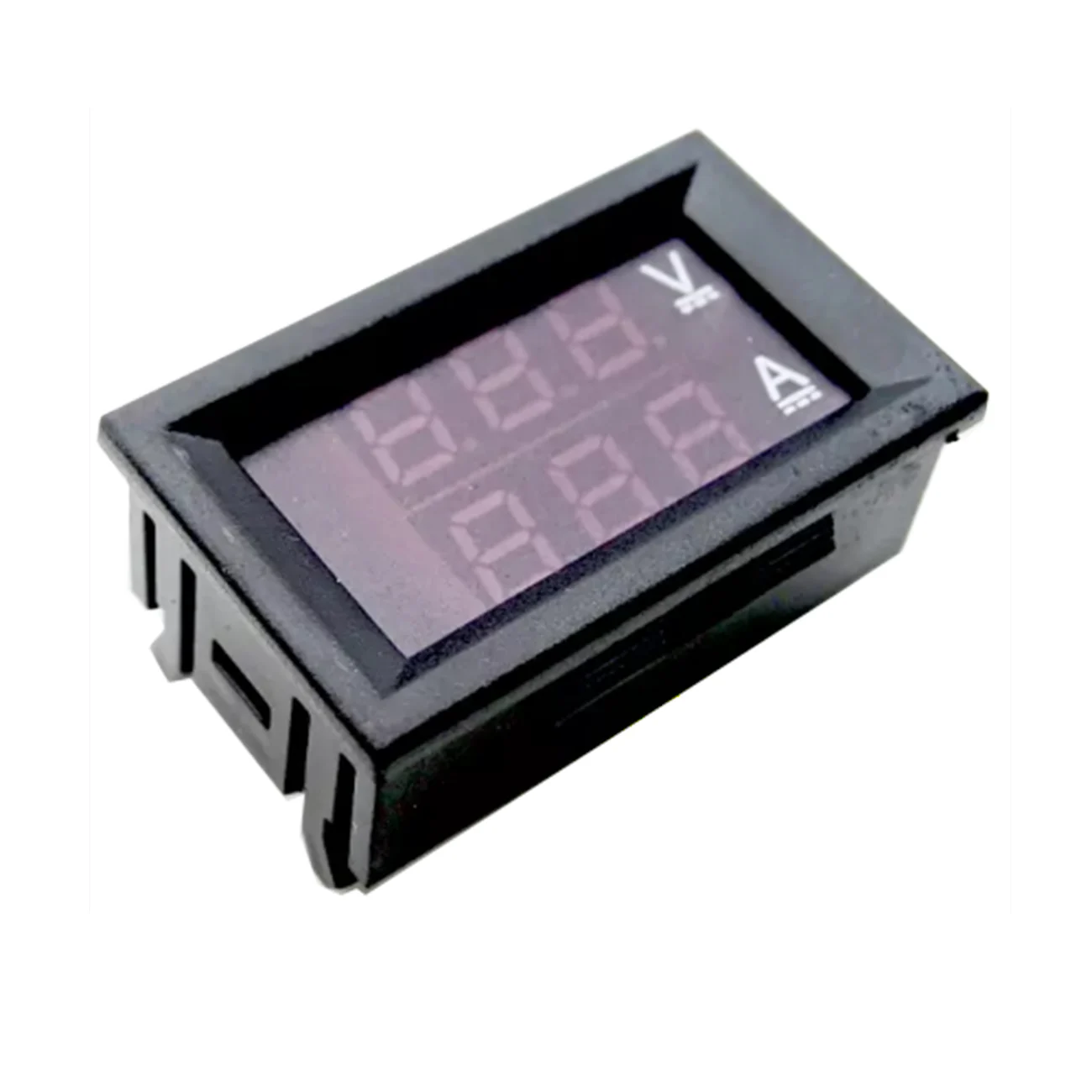

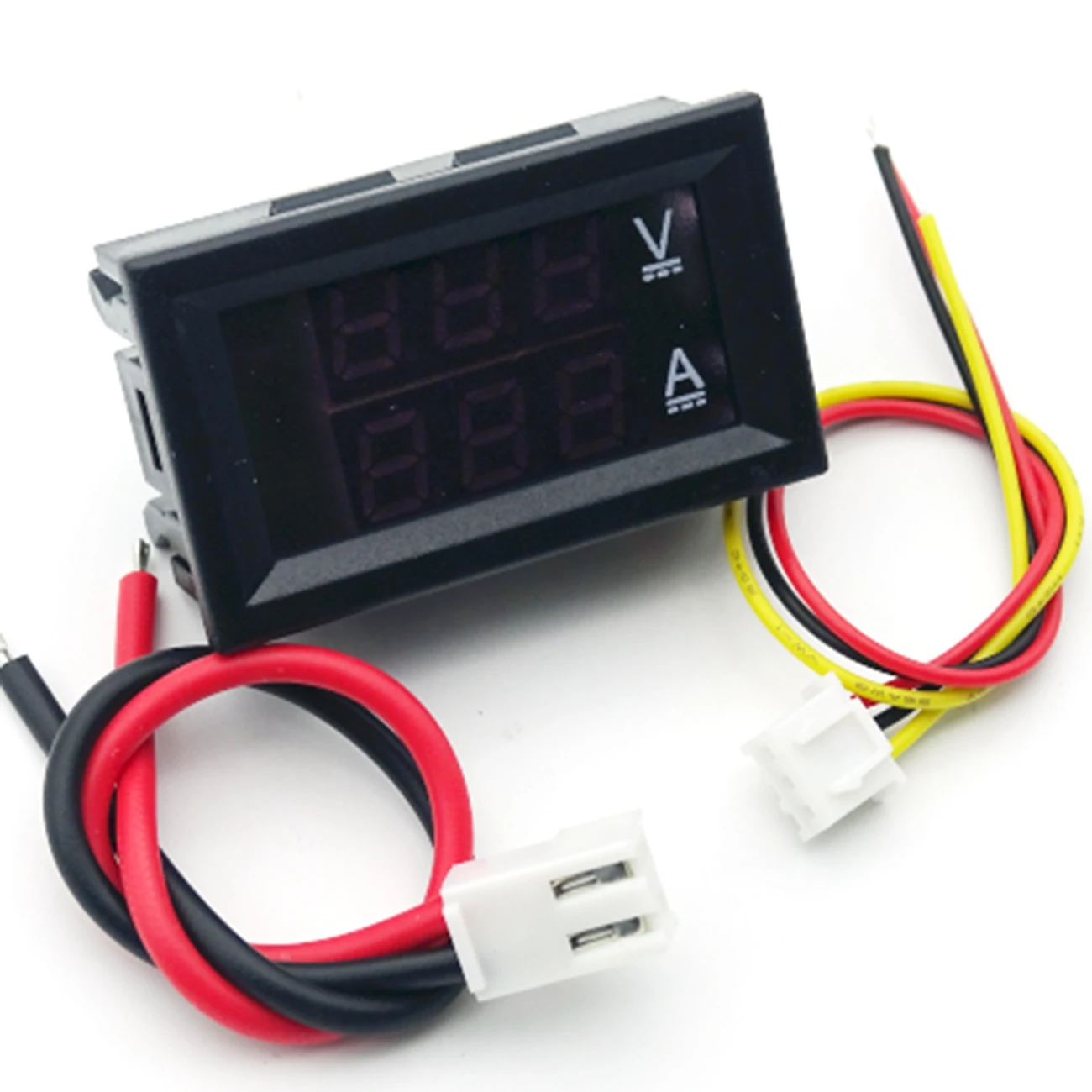

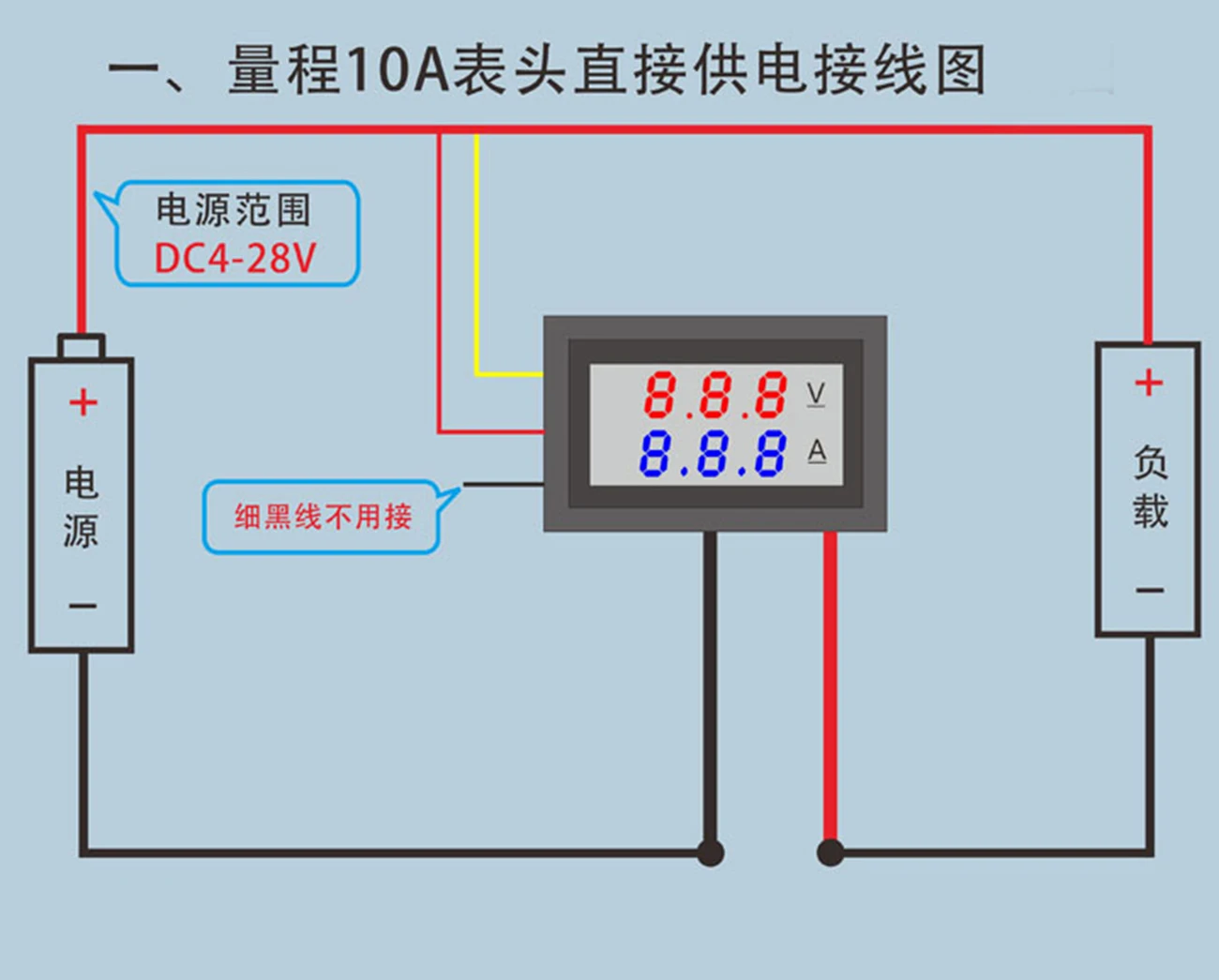

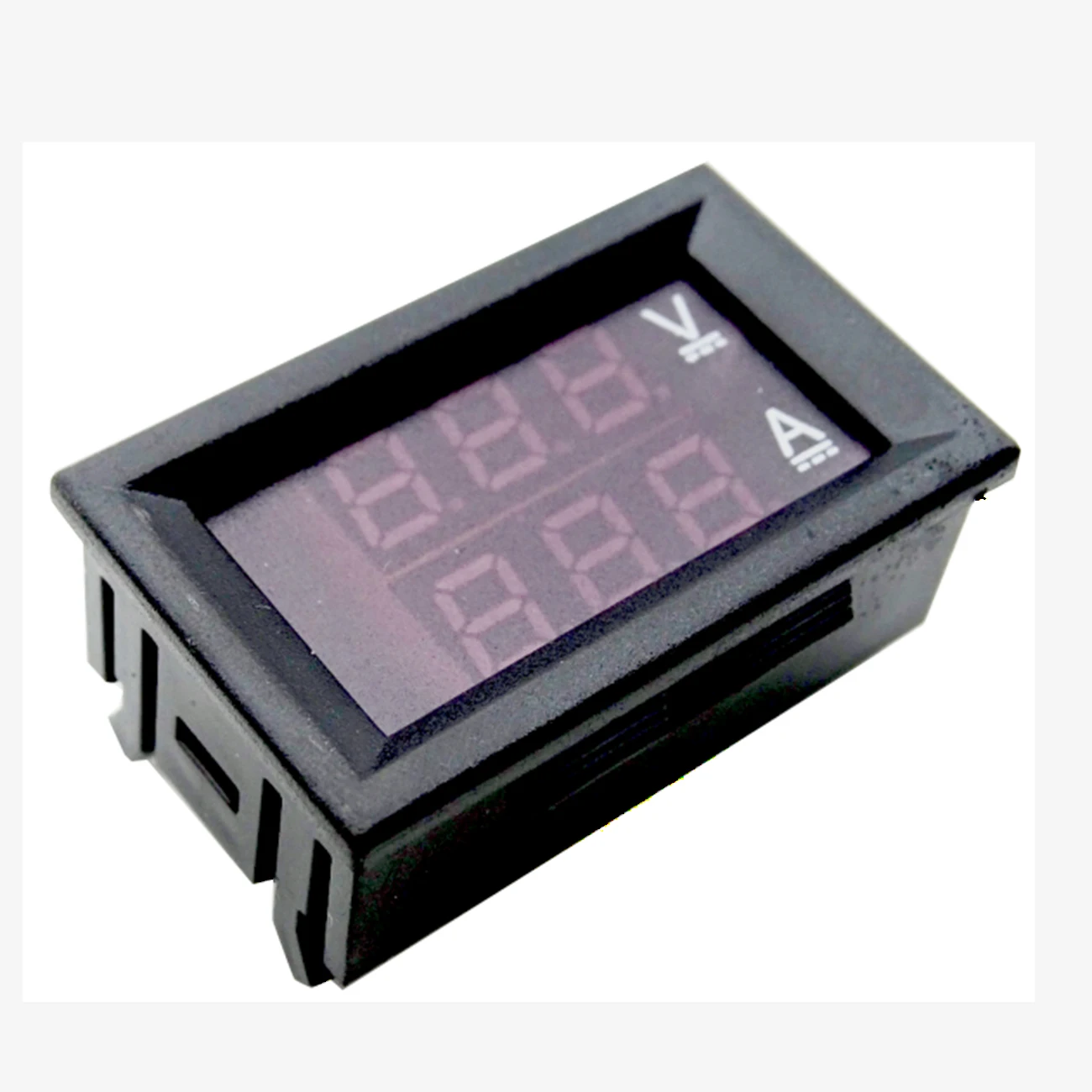

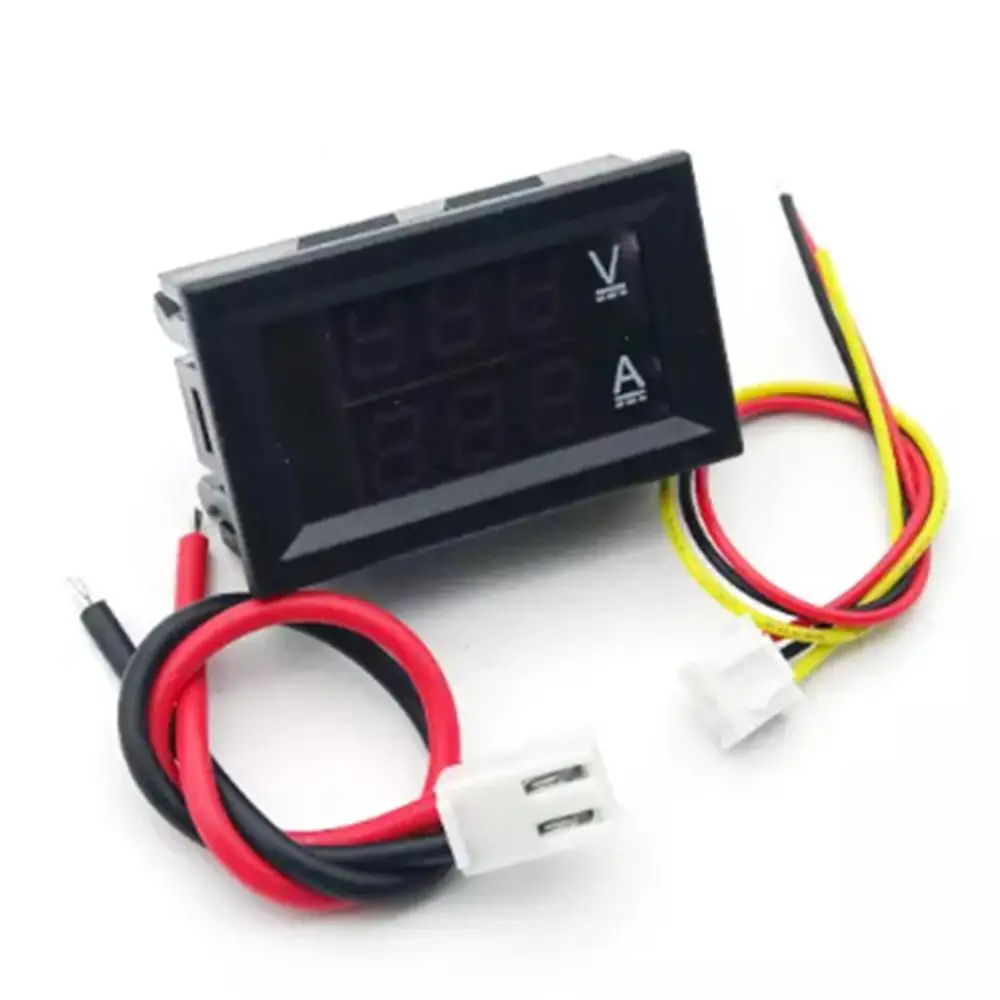

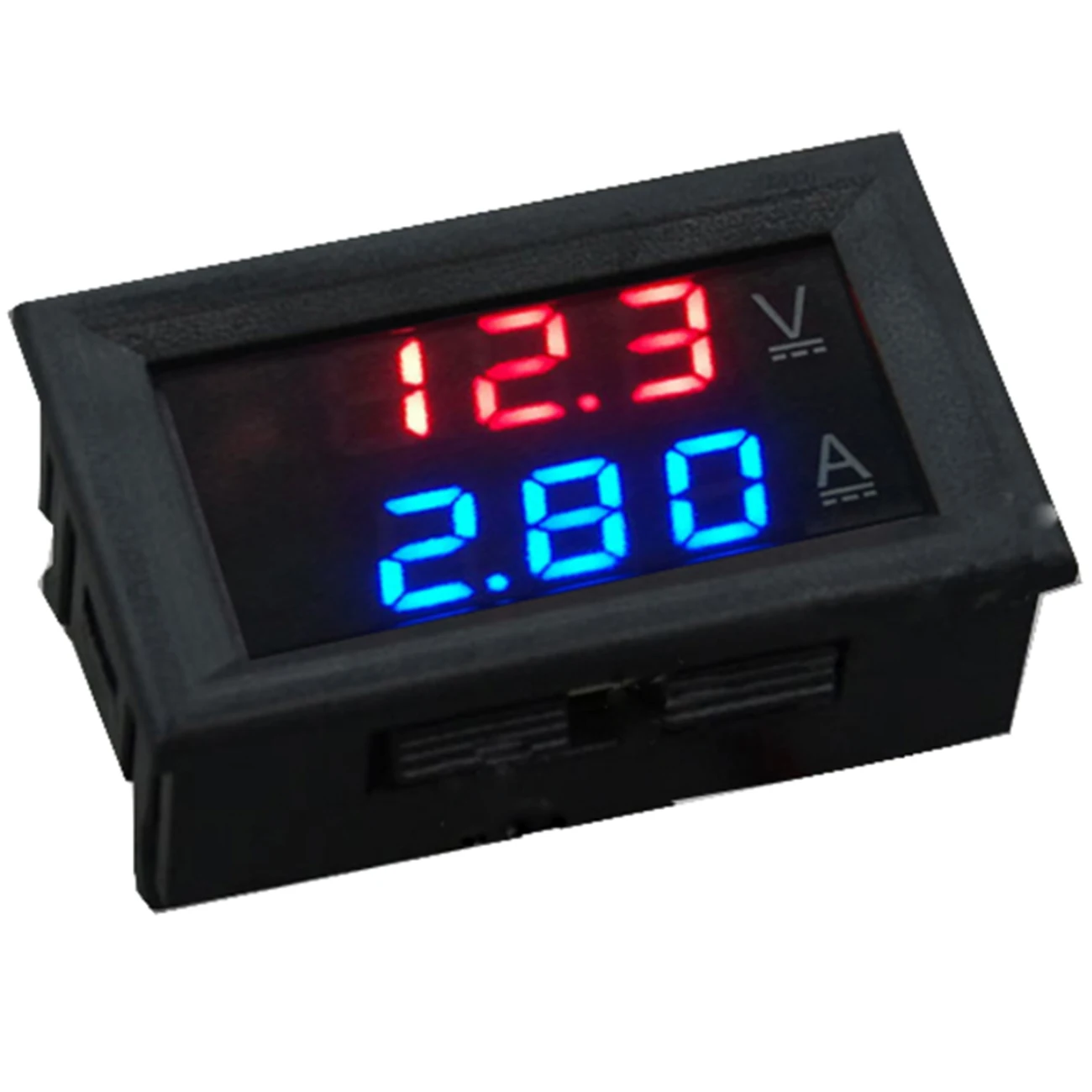

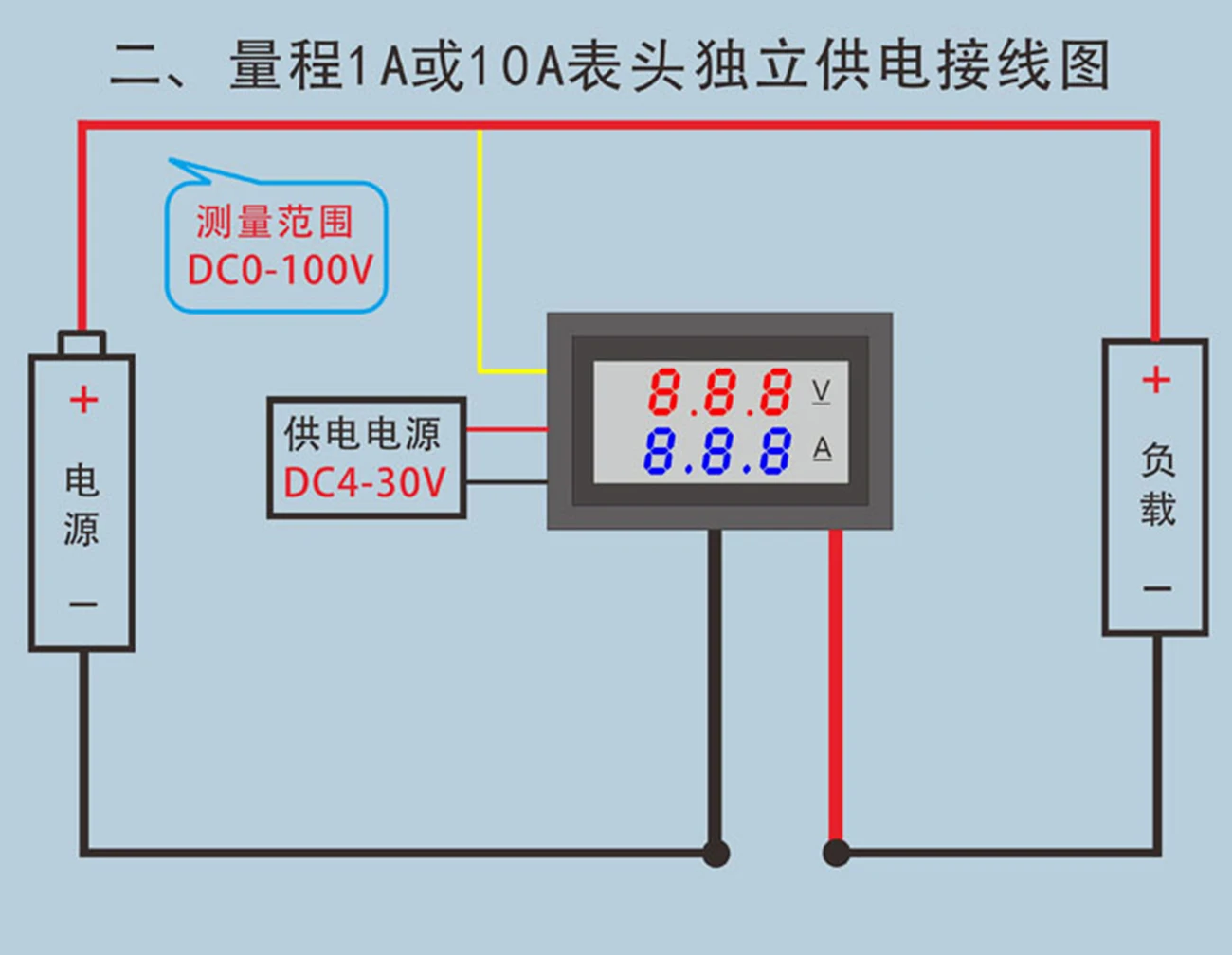

(Примечание: независимо от тестового тока, шунт должен быть подключен перед подключением к источнику питания.) Эта ссылка не включает шунт Описание: Цвет дисплея: красный и синий/красный и красный светодиодный (двойной дисплей) Рабочее напряжение: DC 4,5 ~ 30V. Измерительное напряжение: постоянный ток 0 ~ 100 В. Минимальное разрешение (В): 0,1 в. Частота обновления: ≥ 500 мс/раз. Точность измерения: 1% (± 1 цифра). Минимальное разрешение (A): 0.01a Рабочий ток: <20 мА. Измерительный ток: 10A (Прямое измерение, встроенный обход). Рабочая температура: от-10 до 65 °C. Рабочая влажность: от 10% до 80% (без конденсации). Установка Вырез: 45,5 мм x 26,5 мм. Размеры: 48 мм x 29 мм x 26 мм Примечание: электрический счетчик с диапазоном 50A или 100A должен быть подключен к шунту для измерения тока, независимо от того, является ли измеренный ток менее 10A! В противном случае он сожжет головку счетчика. Если он превышает 30 в без внешнего независимого источника питания, это заставит продукт гореть Отображение напряжения является нормальным, отображение тока 0,00 или 0,0 Убедитесь, что толстый черный провод подключен к отрицательному терминалу аккумулятора, а толстый красный провод подключен к отрицательному терминалу нагрузки. (Обратите внимание, что проводка разрядки и зарядки отличается, пожалуйста, обратитесь к концепции нагрузки и источника питания). (Очень строгие испытания и калибровка были выполнены, чтобы гарантировать, что 100% не имеет проблем с качеством, прежде чем покинуть завод. 99.99% текущего дисплея показывает 0 из-за ошибок проводки. Пожалуйста, будьте терпеливы и внимательно проверьте проводку) Текущий Дисплей является неправильным Если он работает напрямую, или независимый источник питания и источник питания оборудования имеют одинаковую поверхность, просто отсоедините тонкий черный провод. Без дисплея после включения Перед включением счетчика вся электролитическая мощность должна быть фильтрована электролитическим конденсатором выше 1000 мкФ. Определить, является ли название хорошим (ниже приведены два случая обычных названий) Без подключения шунта, подключите тонкие красные и черные провода к источнику питания. Ток счетчика с диапазоном 50 А отображается как 50,0 ~ 59,9, а ток счетчика с диапазоном 100 А отображается как 100-109. Подключите шунт, подключите красный тонкий провод и черный тонкий провод к источнику питания, ток счетчика с диапазоном 50A отображается как 0,00, И ток может иметь разный метраж, с широким спектром 100A отображается на экране в виде 0,0; Другое соображений Измеренный ток может быть подключен только к отрицательному полюсу источника питания и отрицательному полюсу нагрузки. Напряжение диапазон: источника питания Напряжение диапазон 5-проводной метр составляет 4 ~ 28V, то есть Напряжение подключен к тонким красным провода при стирке не должна превышать 28V. О концепции нагрузки и источника питания При разрядке: батареи, импульсные источники питания и трансформаторы-это источники питания, резисторы, фонари, двигатели и электрическое оборудование. При зарядке: зарядное устройство, генератор и солнечная энергия являются источниками питания, а аккумуляторные батареи и аккумуляторы-это нагрузки.
