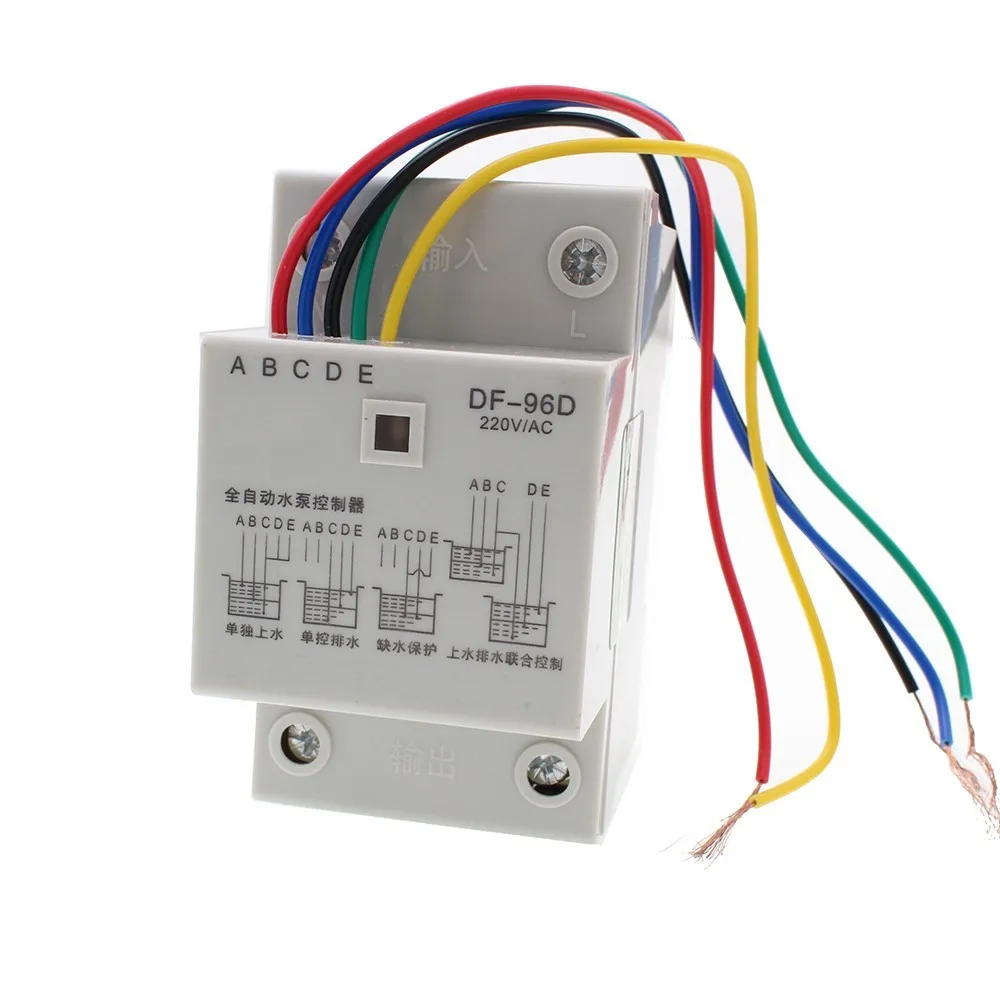

Автоматический регулятор уровня воды EDF96D 220 В переменного тока 10 А 110 с 3

Автоматический регулятор уровня воды EDF96D 220 В переменного тока 10 А 110 с 3

Описание:

· Этот продукт использует интегральную схему в сочетании с высотными зданиями.

· Раковина (водонапорная башня) предназначена для повышения уровня классификации имеет совместный контроль под раковиной.

· Дренаж раковины, защита воды и другие функции, может автоматически резервуар для воды, дренаж и эффективный уровень воды в бассейне, чтобы предотвратить переливание воды или насос на холостом ходу, является промышленным, товары для дома очень подходят для городских, сельских, школьных предприятий, где горно-добывающая промышленность и домашняя вода.

· Проект колодца воды, широко используется в печати и окрашивании, химической, пищевой, напитков, вина, сахара и других отраслях промышленности.

Технические характеристики:

Напряжение диапазон: AC220V

Максимальный ток: 10A

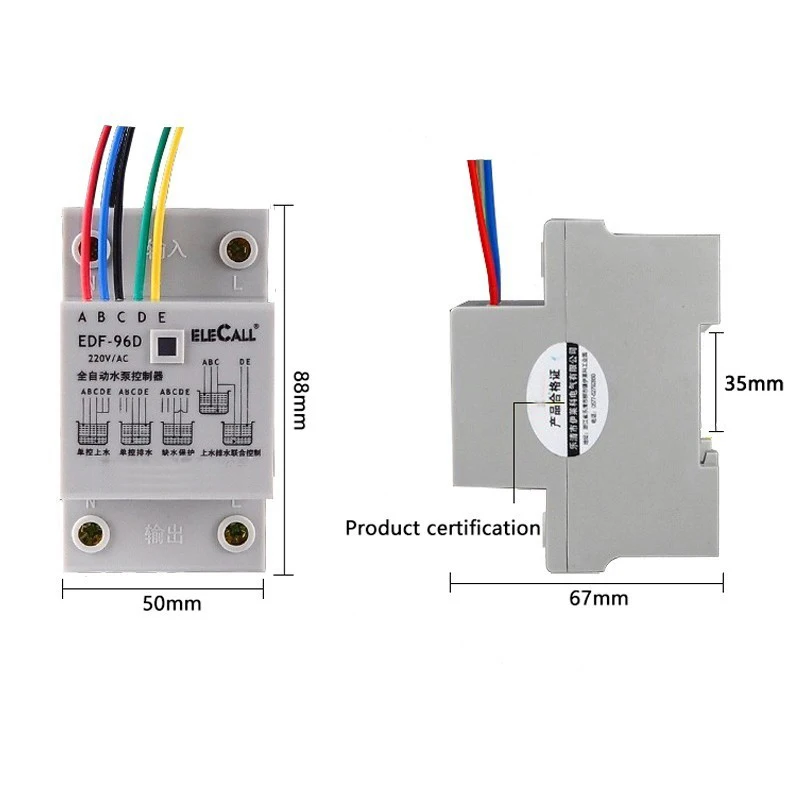

Размер: 88*50*67 мм

Вес: 210 г

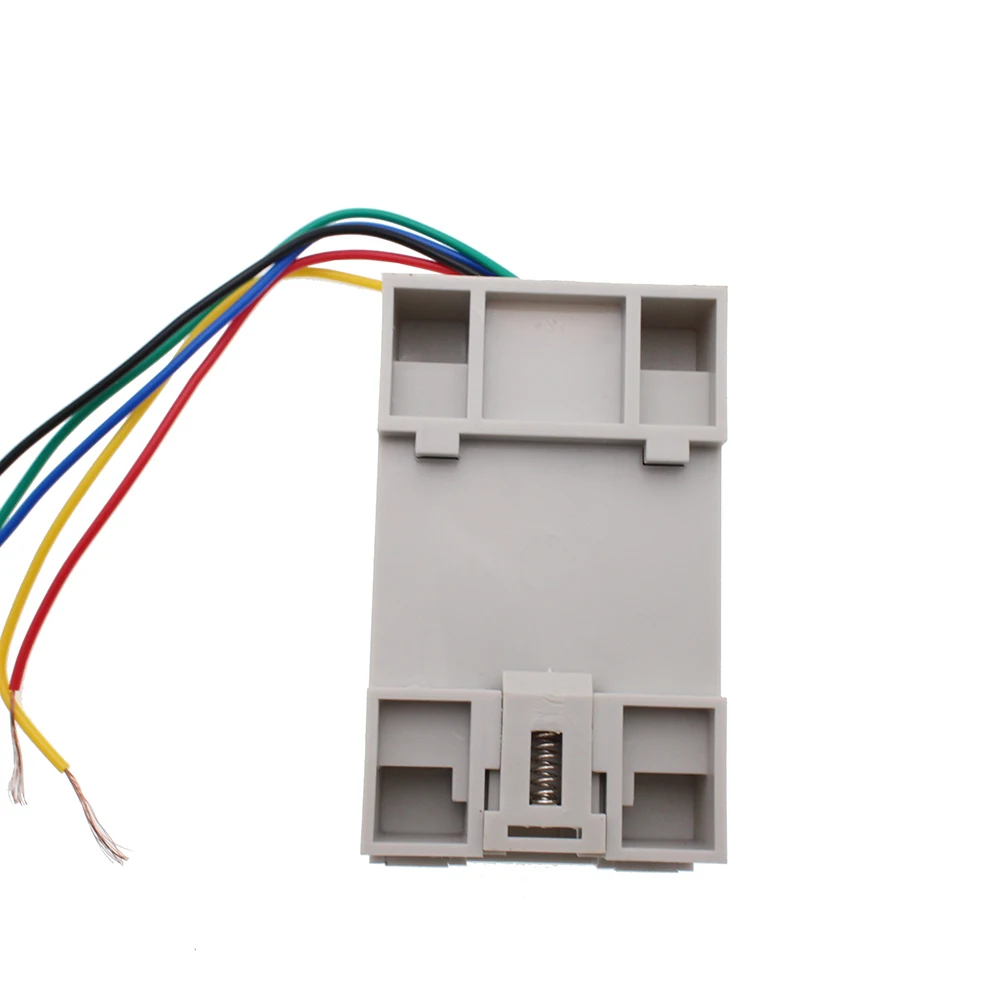

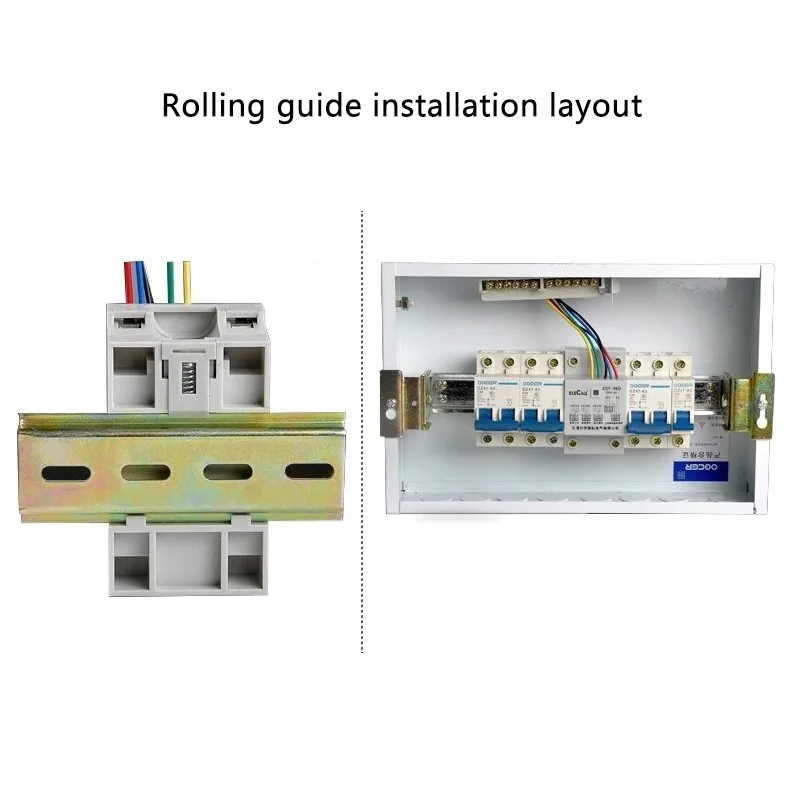

Установка: Din рейка

. Зонд установки

1. Инструкции по установке одноконтрольного бассейна (для хранения воды), показанные на рис. 1

A (красный)-верхняя точка контроля уровня воды. Когда уровень воды достигает точки,

Датчик сенсорной воды и контроллер могут остановить насос авто.

B (синий)-нижняя точка контроля уровня воды. Когда уровень воды выключается,

Зонд вне досягаемости воды и контроллер может начать насос автоматически.

C (черный)-должны быть размещены в нижней части бассейна в качестве общей линии.

D (зеленый) и E (желтый) соединены с C (черный).

1. Инструкции по установке одноконтрольного пула (сливной воды), показанные на рис. 2.

E-верхняя точка контроля уровня воды. Когда уровень воды достигает точки E,

Датчик сенсорной воды и контроллер могут запускать насос автоматически.

D-понижение уровня воды. Как уровень жидкости получает от точки D,

Датчик недоступен для воды и контроллер может остановить насос автоматически.

C-должен быть помещен в нижней части бассейна в качестве общей линии.

A & B-отключен

1. Инструкции по установке системы защиты от воды, показанные на рис. 3.

C & D-понижение уровня воды. Когда уровень воды сойдет с этой точки,

C или D зонд вне досягаемости воды и контроллер может остановить насос авто.

E & C-короткое Подключение;

A & B-отключен

1. Инструкции по установке пула, указанные на рис. 4.

A-верхняя точка контроля уровня воды в бассейне. Когда уровень воды достигает точки, датчик сенсорной воды и контроллер могут остановить насос автоматически.

B-понижение уровня воды в бассейне. Когда уровень воды выключается, зонд выходит из досягаемости воды и контроллер может начать насос автоматически.

C-должны быть расположены в нижней части бассейна вверх и вниз в качестве общей линии.

D-понижение уровня воды в пуле. Когда уровень воды выключается с точки D, датчик недоступен и контроллер может остановить насос автоматически.

E-верхняя точка контроля уровня воды в пуле. Когда уровень воды достигает точки E, датчик достигает воды, и контроллер может начать насос автоматически. Затем бассейн начинает сливать воду. Если нет, точка E отключена

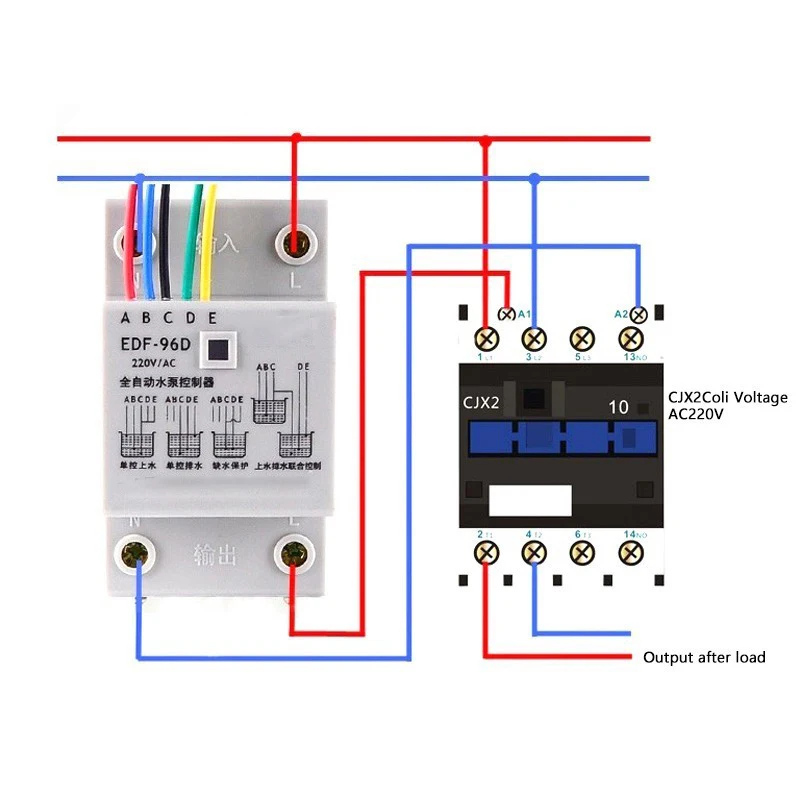

Размер (единица измерения: мм) подключение проводки

V. Удалить неприятностей

1. Питание, но без работы:

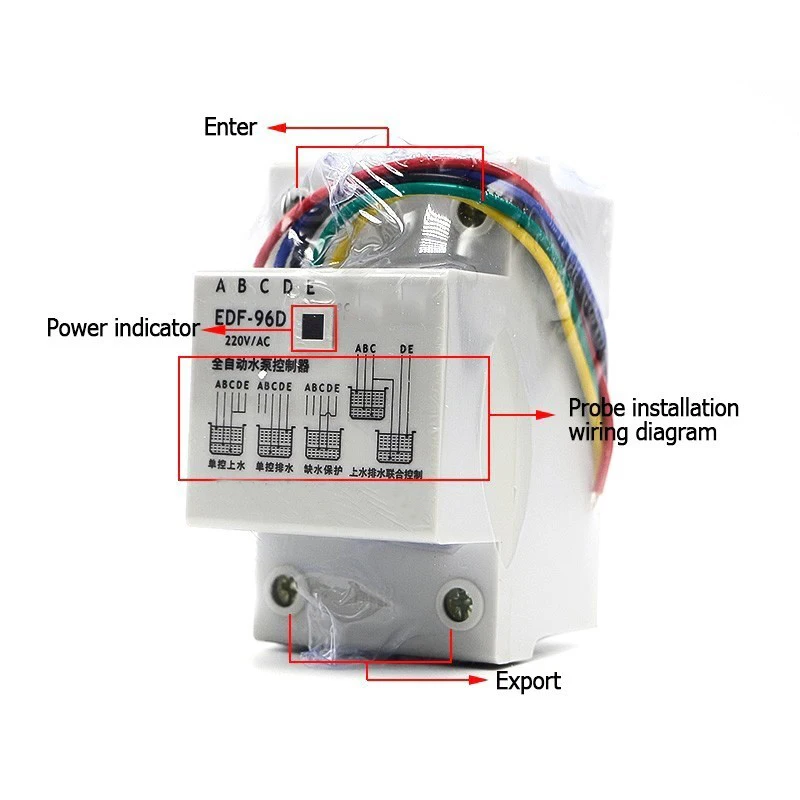

A. Проверьте, включен или нет красный индикатор. Если нет, сделайте соединение достаточно хорошим;

2. Когда уровень воды выше или ниже зондов, но насос не запускается и не останавливается на авто, пожалуйста, проверьте это следующим образом.

A. Находится ли зонд слишком высоко или низко, так что уровень воды может достигать или недоступен для него;

B. Соединение верхней и нижней линии или зонда происходит из-за ошибки или короткого подключения;

C. Проверить зонд, является ли он ржавчиной или нет или соединение достаточно хорошее.

D. C-проверьте общую линию, находится ли она в нижней части бассейна.

. Техническое обслуживание

1. Чтобы убедиться, что товар хорошо работает, пожалуйста, проверьте соединение на входе, выходе и зондах, является ли он хорошим или нет.

2. Пожалуйста, попросите пользователя закрепить зонды в бассейне, чтобы зонды могли оставаться в точном положении, и товар может работать идеально. (Примечание: если бассейн из металлического материала, общая линия C не может быть помещена в бассейн, или он будет в коротком замыкании, и товар не может работать в нормальном режиме).

3. Не устанавливайте этот продукт в среде влаги, коррозии и высокого содержания металлического газа.
