Характеристики

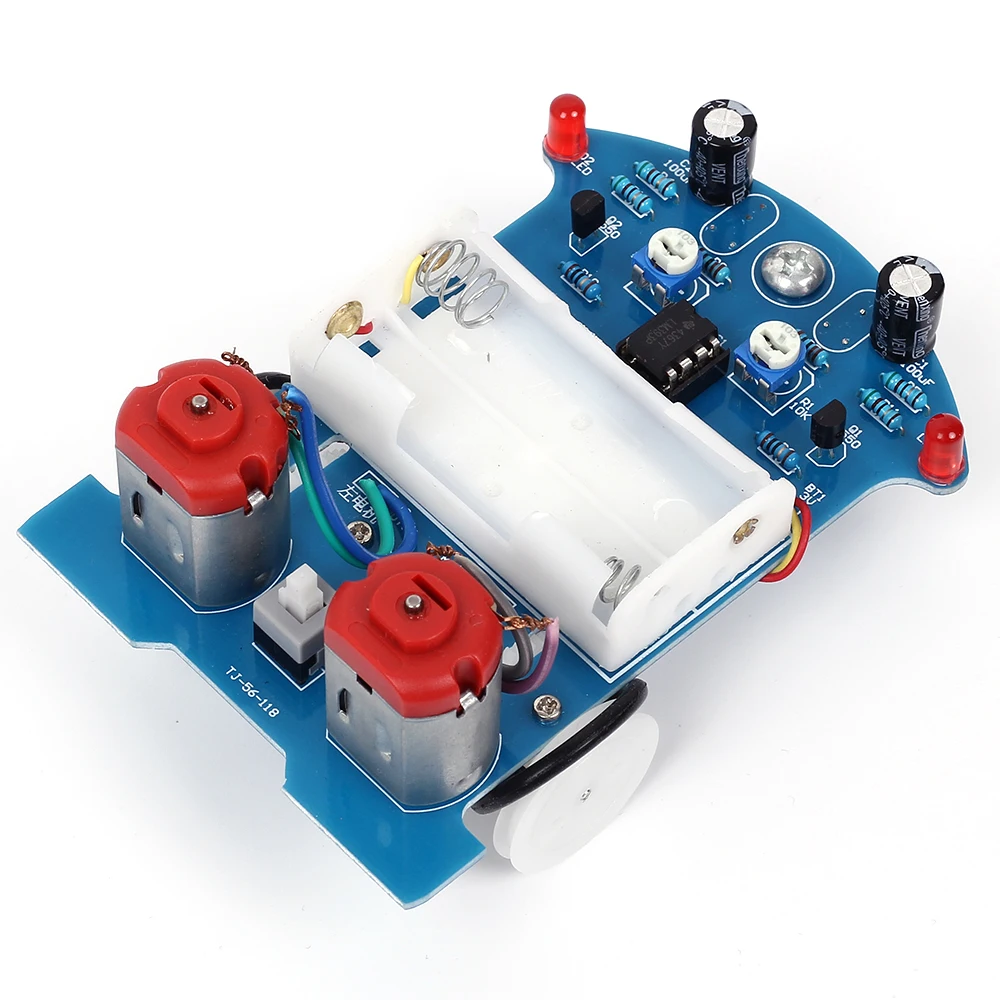

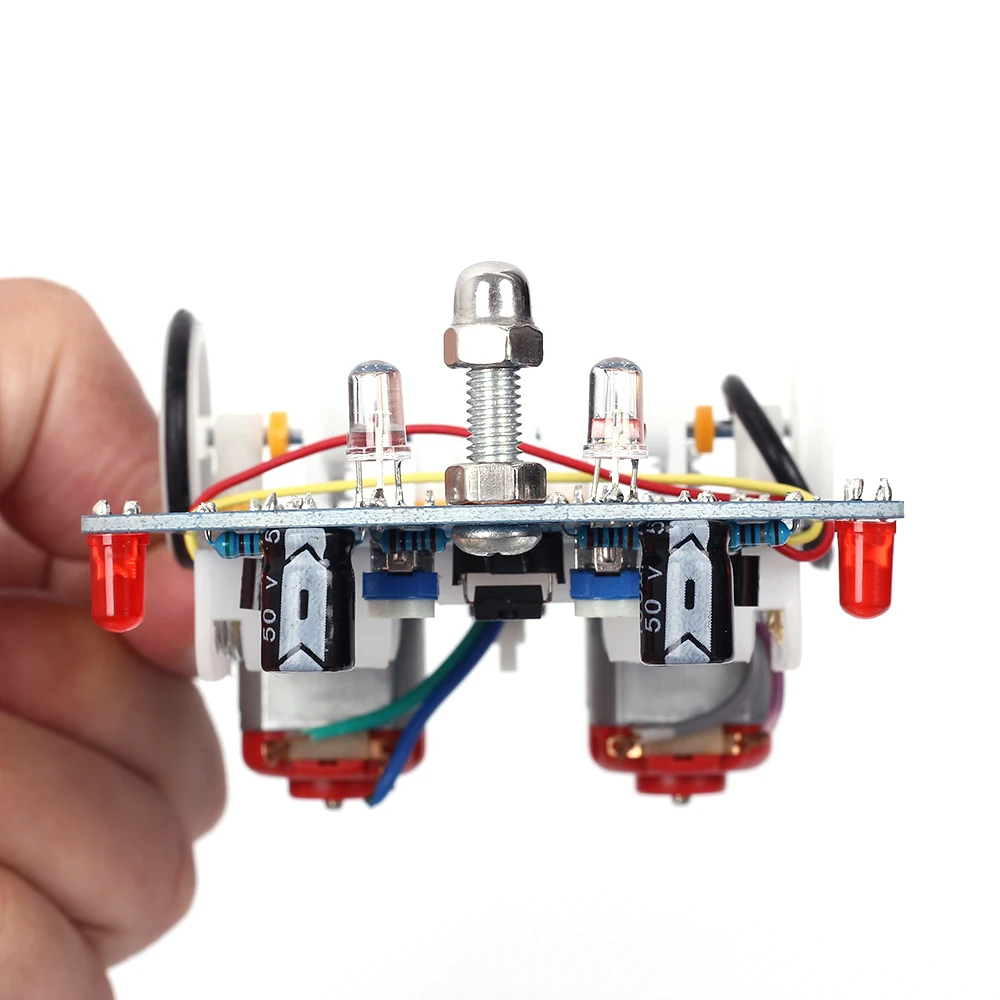

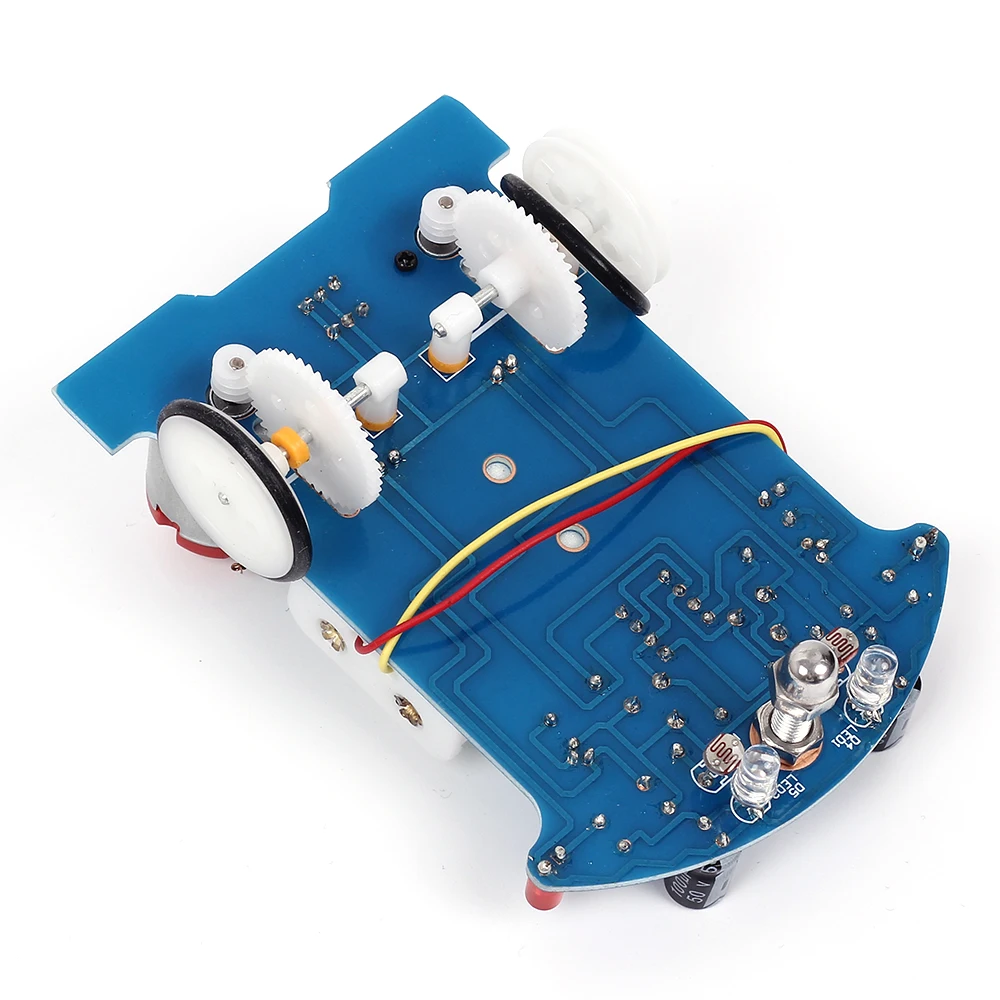

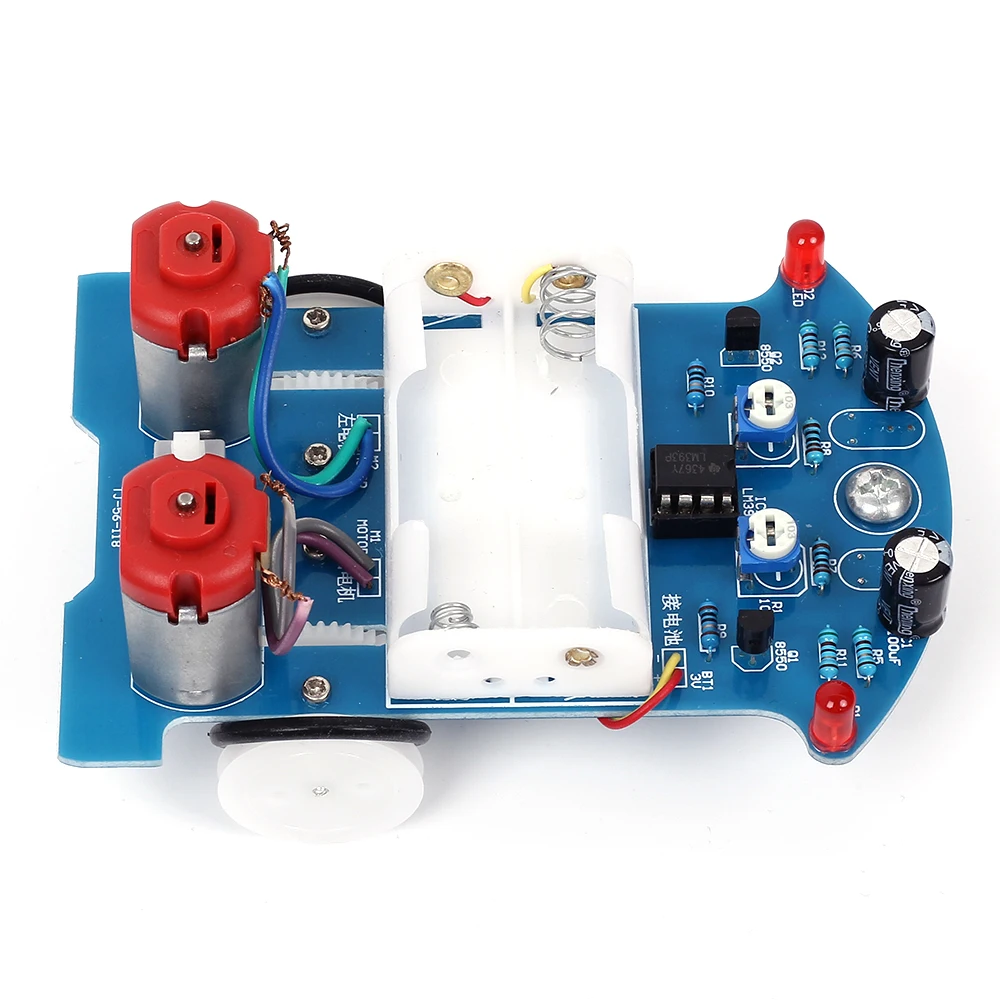

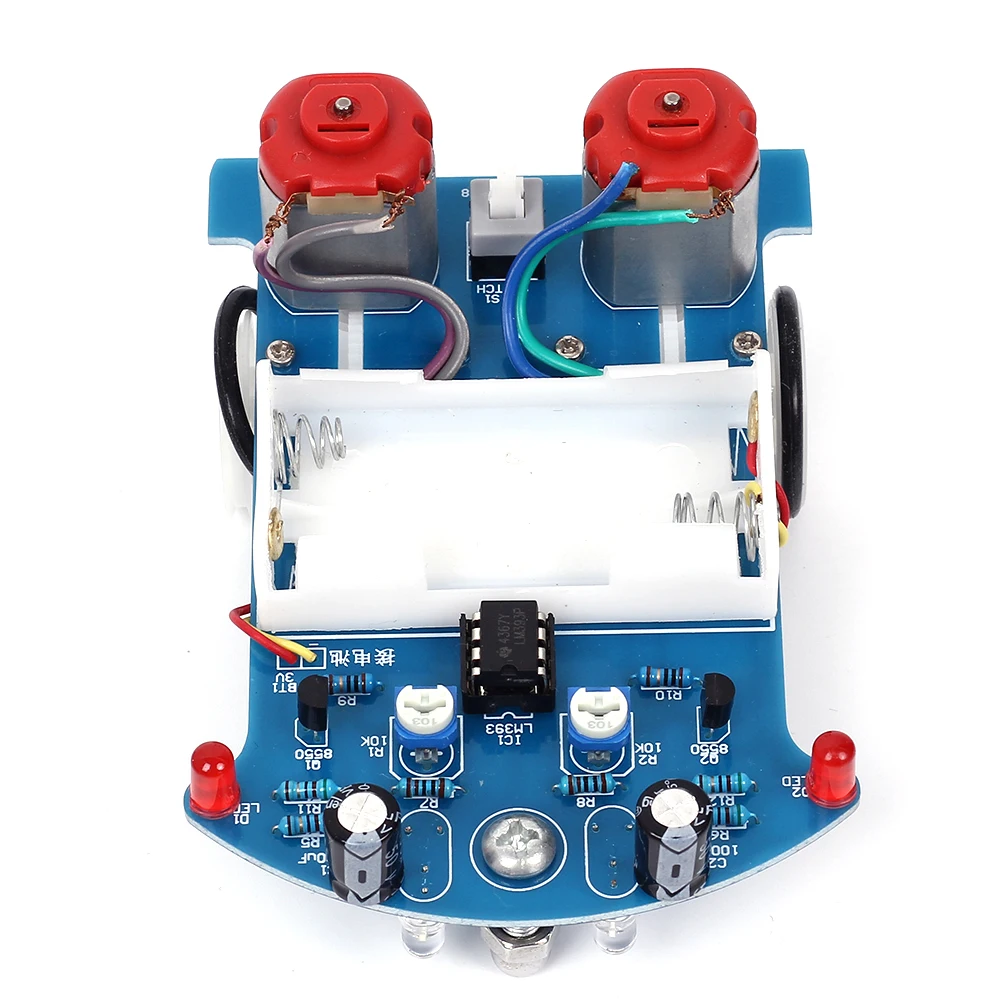

Набор для сборки автомобилей сделай сам интеллектуальная линия слежения
История изменения цены
*Текущая стоимость 398,30 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-23-2026 | 474.22 руб. | 498.76 руб. | 486 руб. |
| Feb-23-2026 | 470.38 руб. | 494.36 руб. | 482 руб. |
| Jan-23-2026 | 394.54 руб. | 414.4 руб. | 404 руб. |
| Dec-23-2025 | 462.31 руб. | 485.54 руб. | 473.5 руб. |
| Nov-23-2025 | 402.90 руб. | 422.62 руб. | 412 руб. |
| Oct-23-2025 | 454.25 руб. | 477.29 руб. | 465.5 руб. |
| Sep-23-2025 | 450.75 руб. | 473.62 руб. | 461.5 руб. |
| Aug-23-2025 | 446.84 руб. | 468.72 руб. | 457 руб. |
| Jul-23-2025 | 442.1 руб. | 464.2 руб. | 453 руб. |
Описание товара
|
Установка руководство:Http://attach01.oss-us-west-1.aliyuncs.com/IC/DIY-Manual/10168.pdf
|
Пожалуйста, обратите внимание: посылка не содержит батареи, изображение приведено только для примера, демонстрационный эффект!
1. Краткая информация.
В белом поле есть черная подиумная полоса шириной 16 мм. Наш автомобиль для отслеживания может автоматически проезжать по черной подиумной полосе. Независимо от того, как изогнута подиумная полоса, Автомобиль может быть управляемый автоматически. Все мы осознаем, что отражательная способность отличается, когда светильник поступает к белым предметам и черным предметам. Здесь мы используем красный светильник. В светильник отражается через земли до фоторезистор. Обнаруживая сопротивление фоточувствительного резистора, можно определить, находится ли автомобиль Вождение в белой области. Если Обнаружение-черная подиумная полоса, то автомобиль, меняющий направление вождения и двигателя, замедлит или даже замедлит, а светодиодный-красный на фронтальной стороне печатной платы. Управляйте автомобилем в обратном направлении, так что автомобиль всегда работает вдоль Взлетно-посадочной полосы.
2. Обзор.
1>. Модель: D2-5
2>. Название: D2-5 интеллигентая (ый) Отслеживание автомобиля DIY Kit
3>. PCB Размеры: 104*72*1,6 мм
4>. Размеры установки: 104*72*55 мм
5>. Рабочее напряжение: 3 в
3. Схемы
4. Список компонентов.
|
Нет. |
Имя компонента |
PCB маркер |
Параметр |
Количество |
Примечания |
|
Электронный компонент |
|||||
|
1 |
LM393 |
IC1 |
DIP-8 |
1 |
|
|
2 |
IC гнездо |
IC1 |
DIP-8 |
1 |
|
|
3 |
Электролитический конденсатор с алюминиевой крышкой |
C1,C2 |
100 мкФ |
2 |
|
|
4 |
Потенциометр |
R1,R2 |
103 10K |
2 |
|
|
5 |
Металлическая пленка сопротивление |
R5,R6,R11,R12 |
51ohm |
4 |
|
|
6 |
Металлическая пленка сопротивление |
R7,R8 |
1K |
2 |
|
|
7 |
Металлическая пленка сопротивление |
R9,R10 |
10ohm |
2 |
|
|
8 |
Фотопроводник |
R13,R14 |
CDS5 |
2 |
|
|
9 |
Красный светодиодный |
D1,D2 |
5 мм |
2 |
Красный корпус, красный светильник |
|
10 |
Белый светодиодный |
D4,D5 |
5 мм |
2 |
Белый корпус, красный светильник |
|
11 |
S8550 |
Q1,Q1 |
TO-92 |
2 |
|
|
12 |
Бистабильным самоблокирующимся переключателем |
S1 |
6*6 мм |
1 |
|
|
Механические части |
|||||
|
13 |
Двигатель постоянного тока |
M1,M2 |
JD3-100 |
2 |
|
|
14 |
Колеса |
|
24 мм |
2 |
|
|
15 |
Шины |
|
24 мм |
2 |
|
|
16 |
Ось |
|
D2 * 30 мм |
2 |
|
|
17 |
Прокладка |
|
D2.0mm |
6 |
Несущественные |
|
18 |
Трехкомпонентный каталитический рукав |
|
D2.5mm |
4 |
|
|
19 |
Шестерни |
|
D22mm |
2 |
|
|
20 |
Червь |
|
D5mm |
2 |
|
|
21 |
Винт |
|
D2.2 * 8 мм |
4 |
|
|
22 |
Винт двигателя (черный) |
|
D1.7 * 4 мм |
4 |
|
|
23 |
Gaster винт |
|
M5 * 20 мм |
1 |
|
|
24 |
Gaster гайка |
|
M5 |
1 |
|
|
25 |
Gaster винт Кепки |
|
M5 |
1 |
|
|
Другое компонент |
|||||
|
26 |
Кабель |
|
6 мм |
4 |
|
|
27 |
Батарея чехол |
|
AA * 2 |
1 |
С клеем |
|
28 |
Печатная плата |
|
D2-5 |
1 |
104*72*1,6 м |
5. Описание компонентов
1>.1 шт. LM393 DIP-8
2>.1 шт. IC Socket DIP-8
3>.2 шт. 100 мкФ электролитический конденсатор с алюминиевой крышкой
4>.2 шт. 10K потенциометра
5>.4 шт 51ohm металлическая пленка сопротивление
6>.2 шт. 1K металлическая пленка сопротивление
7>.2 шт. 10ohm металлическая пленка сопротивление
8>.2 шт., фоторезистор
9>.2 шт. 5 мм красный светодиодный
10>.2 шт. 5 мм белый светодиодный
11>.2 шт. TO-92 S8550
12>.1 шт. 6*6 самоблокирующихся переключателей
13>.2 шт., двигатель постоянного тока
14>.2 колеса
15>.2 шины
16>.2 оси
17>.6 шт. прокладки (не входят в комплект)
18>.4 шт., рукав три в одном
19> 2 шт. шестерня
20>.2 шт. червя
21>.4 шт. винт
22>.4 шт. винт двигателя (черный)
23>.1 шт. винты для меховых колес
24>.1 шт., гайка для колеса
25>.1 шт. винтовая крышка для меховых колес
26>, 4 шт., кабель 6 мм
27> 1 шт., чехол для аккумулятора AA * 2 (не отображается на картинке)
28>.1 шт. печатная плата
