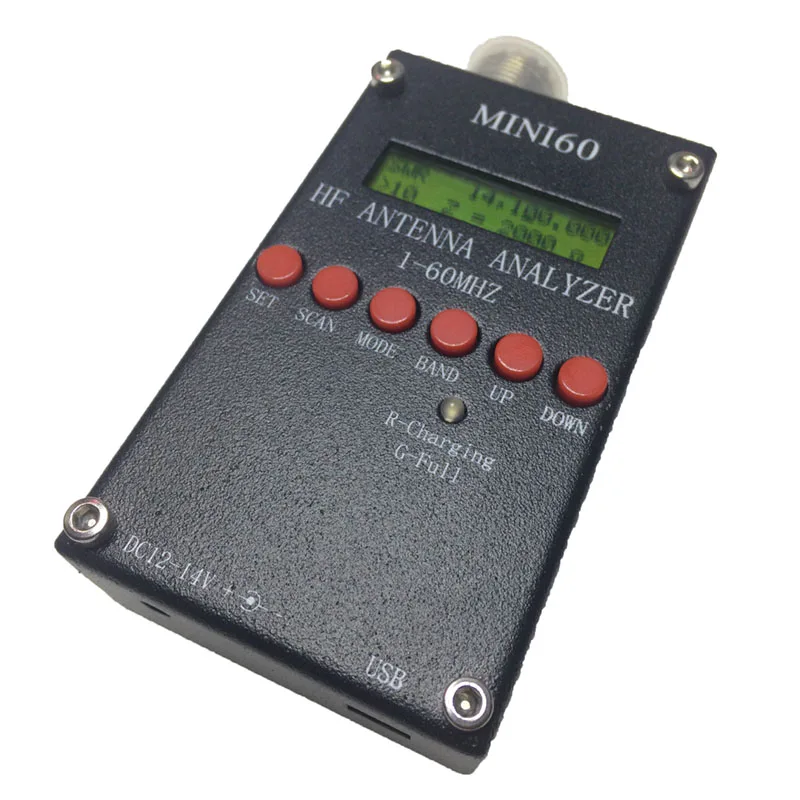

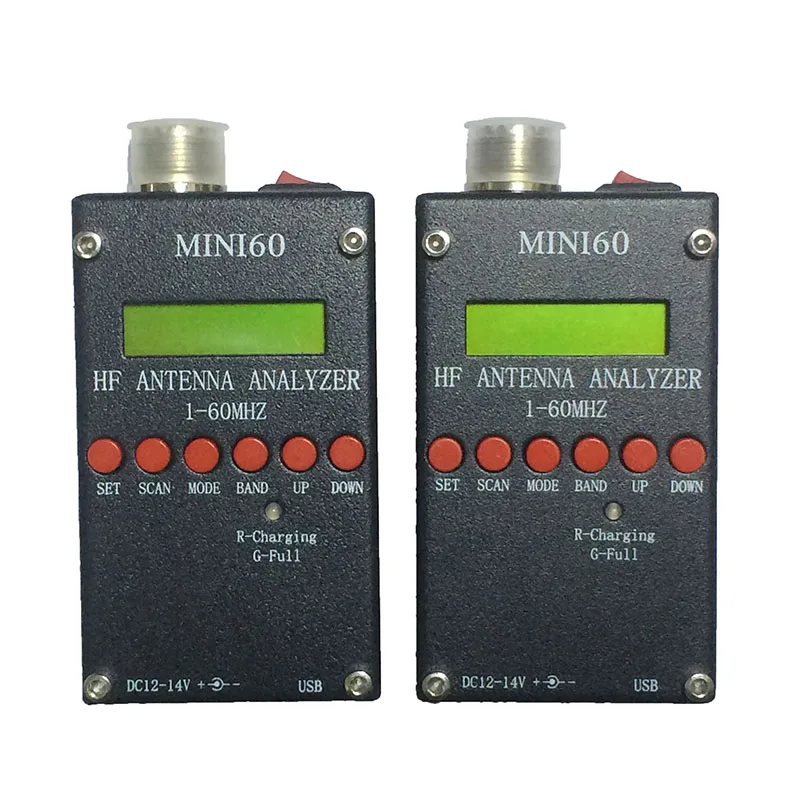

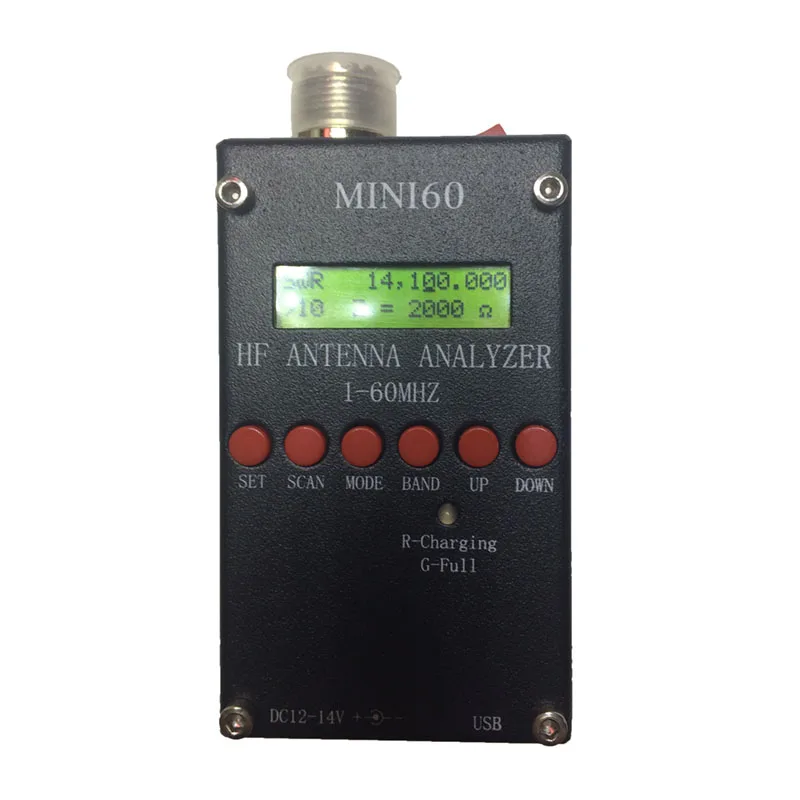

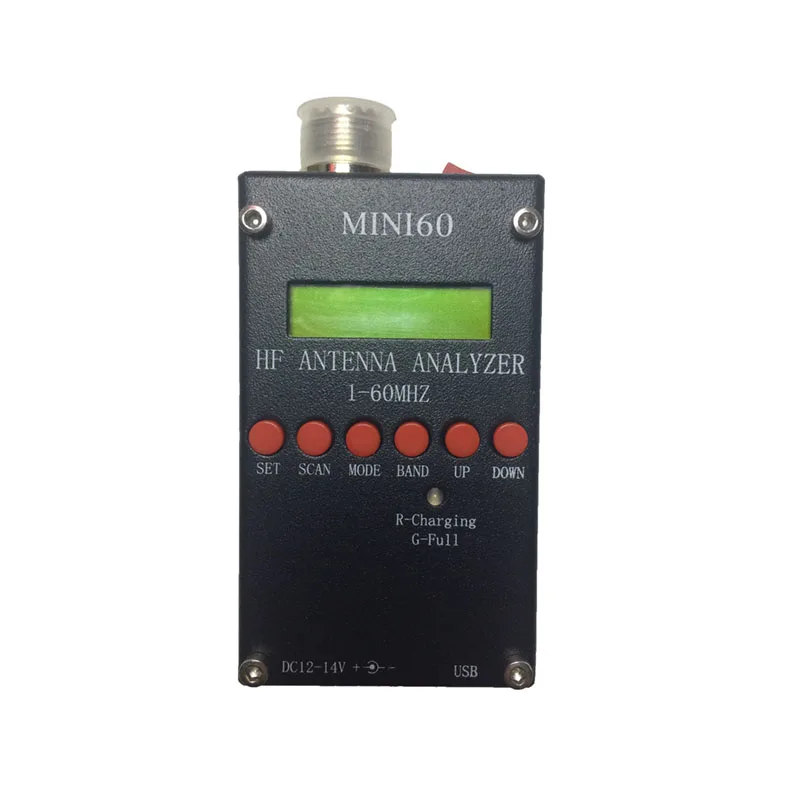

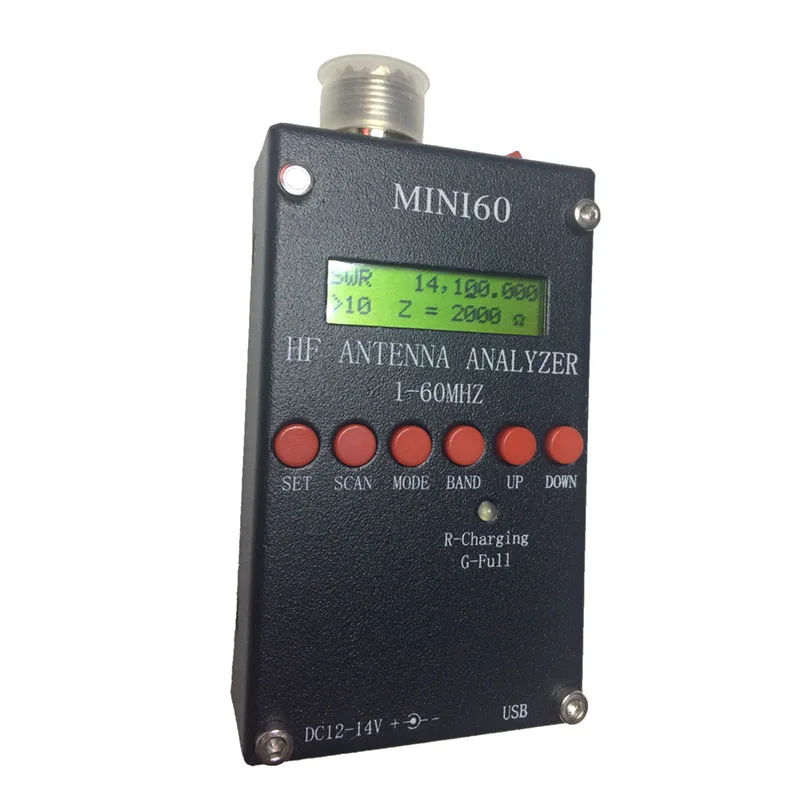

Sark100 1 60 МГц мини HF ANT КСВ антенный анализатор SARK100 для радио хоббистов Домашнее

Добро пожаловать в наш магазин!

Sark100 1-60 мгц мини HF ANT ксв антенный анализатор SARK100 для радио хоббистов домашнее аудио видео с 3,7 в литий-ионный аккумулятор


Примечание:

1. Из-за разницы между различными мониторами, есть различия в цвете, пожалуйста, поймите.

2. Замеры сделаны вручную, поэтому возможны погрешности в 1-3 мм.

Технические характеристики:
Точный и самокалибровочный рефлектометр измеряет сигналы вперед и отражения и данные о сопротивлении
Дисплей 2x16 с дополнительная подсветка
Прецизионный генератор сигналов DDS (AD9851), используемый в качестве источника сигнала
Usb-порт подключается к пк для обновляемого программного обеспечения и загрузки данных измерений в реальном времени
Зуммер

Управление:
Опция ручного управления отображает ксв и сложное сопротивление на выбранных частотах
Результаты автоматического сканирования отображаются как частоты самого низкого ксв и сложного сопротивления
На батарейках для использования в поле или использования внешний настенный адаптер 13,8 в
Мощность режимов экономии
Многоточечная калибровка для лучшей точности


Инструмент возможности:
Измерение электрических параметров антенны: ксв, сопротивление (сопротивление + реактивация), емкость, индуктивность
Измерьте использования сопротивление
Измерьте молотый потери
Отрегулируйте антенные тюнеры и определите потери
Измерьте индукторы и конденсаторы
Измерение коаксиальной линии передачи (ксв, длина, коэффициент скорости, приблизительная Q и потеря, резонансная частота и сопротивление)
Измерьте и определите оптимальные настройки для настройки заглушек: ксв, приблизительный Q, резонансная частота, полоса пропускания, сопротивление
Определить характерное сопротивление линии передачи
Определите длину? И? Волна отказа от линий
Коаксиальный кабель потери
Определения антенна тюнер потери
Измерьте балун потери
Измерения индуктивности Q
Оценка кристалл кварца параметры
Измерьте резонанс магнитной петли и ксв

Калибровки

1. В меню Setup выберите Calibrate.

2. На жк-дисплее прибора будет использоваться текстовая подсказка "отсоединить нагрузку", которая означает, что требуется вч-соединение
Конец всем нагрузкам. Нажмите кнопку VAL, и дисплей покажет ход...
Калибровки подготовка начинается.

3. Затем он подберет для подключения 50Ω нагрузки "Conn 50Ω нагрузки". Нажмите кнопку VAL после вставки нагрузки на 50 ом. Значительные
На дисплее будет указано "в процессе...", что означает, что калибровка идет в процессе

4. После чего он подсказка подключить 150Ω нагрузки "Conn 150Ω нагрузки". После установки нагрузки на 150 ом нажмите кнопку VAL.
Дисплей покажет "в процессе...", указывая на то, что калибровка находится в процессе


5. Затем он предлагает подключить нагрузку 275Ω "Conn 275Ω". После вставки нагрузки 275Ω нажмите кнопку VAL.
Дисплей покажет "в процессе...", указывая на то, что калибровка находится в процессе

6. После завершения калибровки отображается текст "Done". Это означает, что процесс калибровки был завершен и сохранен
Хранить в EEPROM. Просто нажмите кнопку VAL, чтобы продолжить.


Подключение к пк сканирования:
1. USB подключение к компьютеру будет поиск компьютера не
2. Подключите компьютер, нажмите 1, чтобы выбрать подключение к пк, нажмите кнопку 6, чтобы подтвердить
3. Настольный компьютер мой компьютер правой кнопкой мыши, чтобы открыть свойство откройте менеджер устройств, чтобы увидеть новый com-порт, если вы видите, что устройство не управляется сначала Baidu поиск драйвера FT232
4. Установите новые свойства com-порта установите скорость передачи данных 56700, а затем выберите Advanced выберите COM5 и подтвердите, что в менеджере устройств компьютера будет больше порта COM5
5. Первый этаж талант добавить к диску C, чтобы получить запуск PCC-SARK100.exe
6. компьютер запускает нижний левый угол приложения, чтобы открыть окно команды DOS CD \ введите сканер ввода "PCC-SARK100-cCOM5-s1000000-e60000000-t100000-o130223.csv, затем введите капитализация и пространства должны быть отмечены cCOM5 не порт sxxxxxx указано, что частота запуска сканирования exxxxxxx показывает конечную частоту txxxx представляет шаг Oxxxxxx.csv представляет имя выходного файла
7. Открытые SARK100-Zplots.xls данные об импорте 130420.csv могут быть изучены на компьютере, необходимо установить WORD2007


Посылка включает в себя:

(1 шт.);12 V-14 V Sark100 1-60 мгц мини вч ант ксв антенны анализатор
