JMT ТАРО 680PRO PX4 32 бит GPS 2,4G 10CH 5,8G передача видео FPV RC Hexacopter полный комплект RTF DIY RC Дрон комбо с MINI3D Pro Gimbal (без камеры)

Продукт-это DIY версия, разобранный комплект, пожалуйста, учтите это перед заказом.

Наш техник поможет клиенту сварить некоторую проводку для ESC, и мы проверим все электронные детали перед отправкой.

Если у Вас возникли какие-либо технические вопросы, пожалуйста, напишите нам, но не открывайте спор или оставьте отрицательный отзывы.

Посылка:
1x ТАРО 680PRO складной Hexacopter самолет рама комплект TL68P00
6x3508 700KV 198W дисковый двигатель
6x HOBBYWING Platinum-30A-Pro 2-6S 30A регулятор скорости ESC OPTO

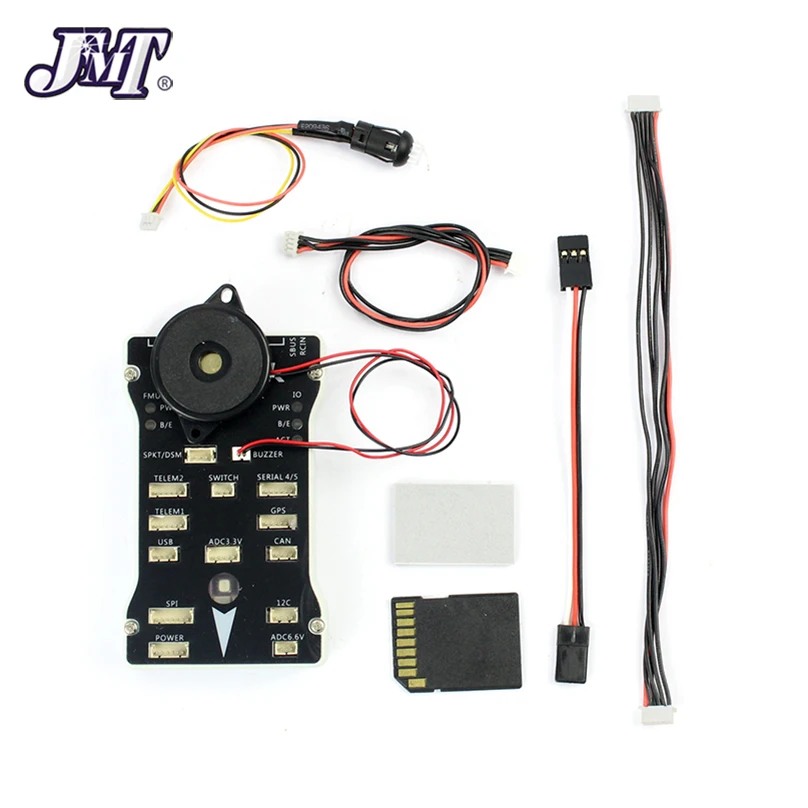

1x PX4 PIX 2.4.8 32 бит Контроллер полета интегрировать PX4FMU PX4IO переключатель безопасности зуммер 4G SD

 Пропеллер из углеродного волокна CW CCW 1255 (пара) 3x12x5,5 3K

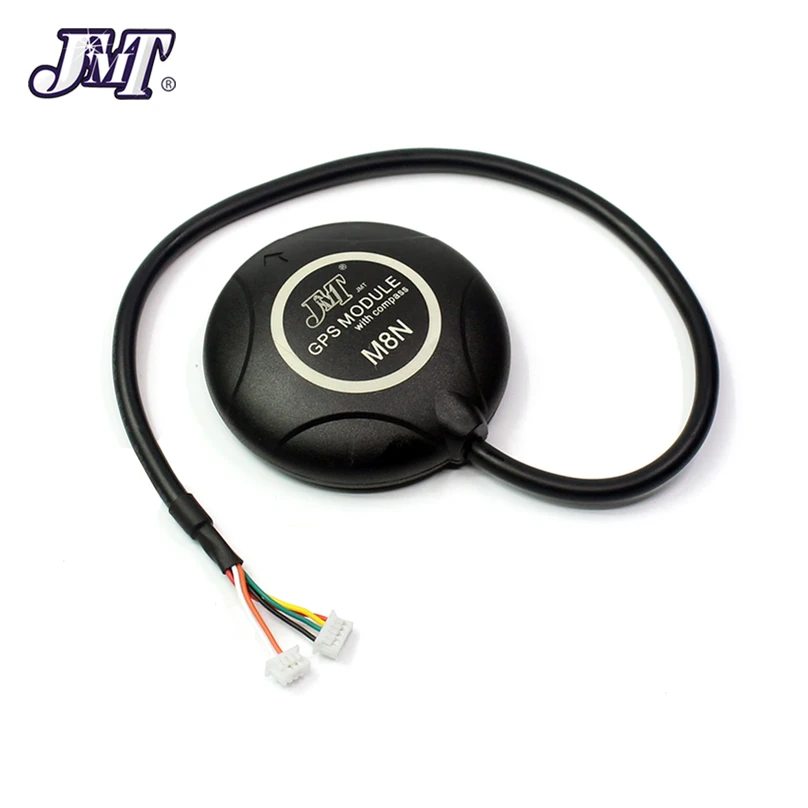

1x Мини M8N GPS модуль NEO-M8N GPS

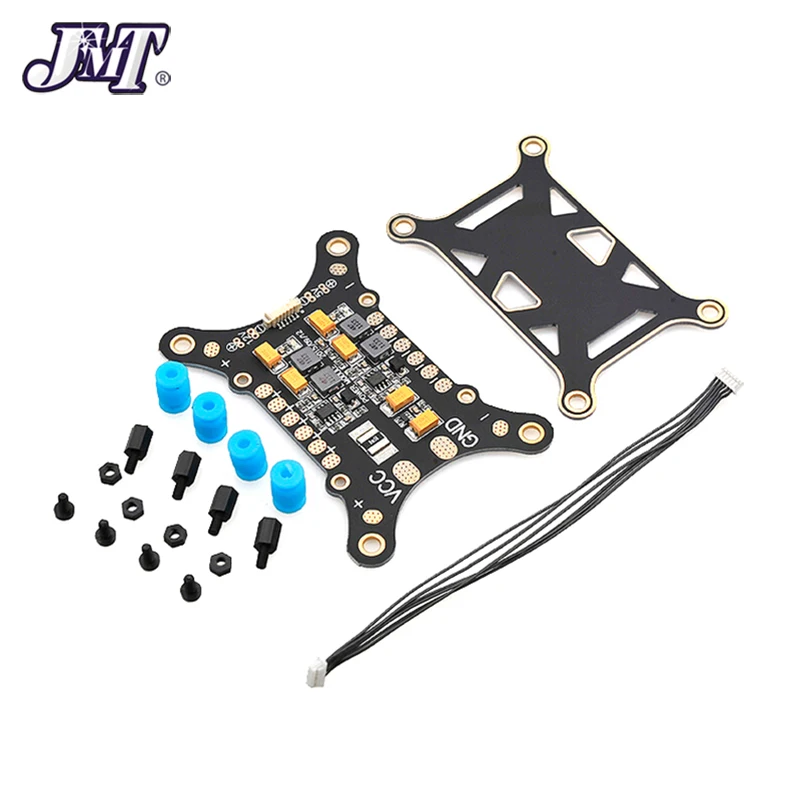

1x5 в 1 амортизирующая пластина демпфирования интегрированный модуль питания ESC распределительная плата питания 5В и 12В BEC

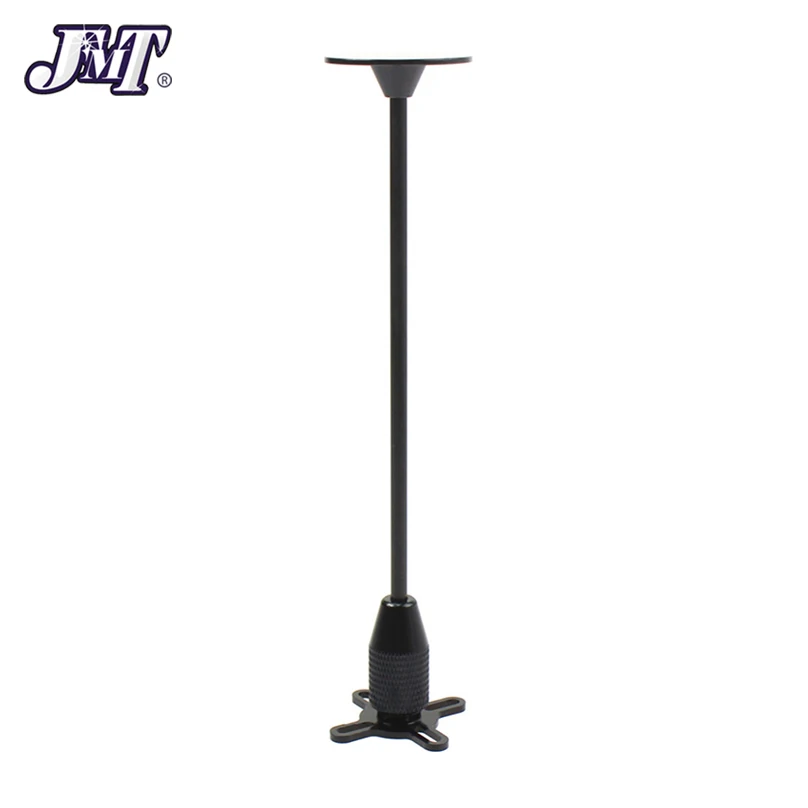

1x CNC GPS анти-помех держатель антенны Стент чехол
1x Радиоуправляемый передатчик RadioLink AT10 2,4G 10CH система дистанционного управления с R12D приемником

1x FeiYu Mini 3D PRO 3-осевой мини Бесщеточный 3D карданный для Gopro Hero 3 3 + Gopro Hero 4

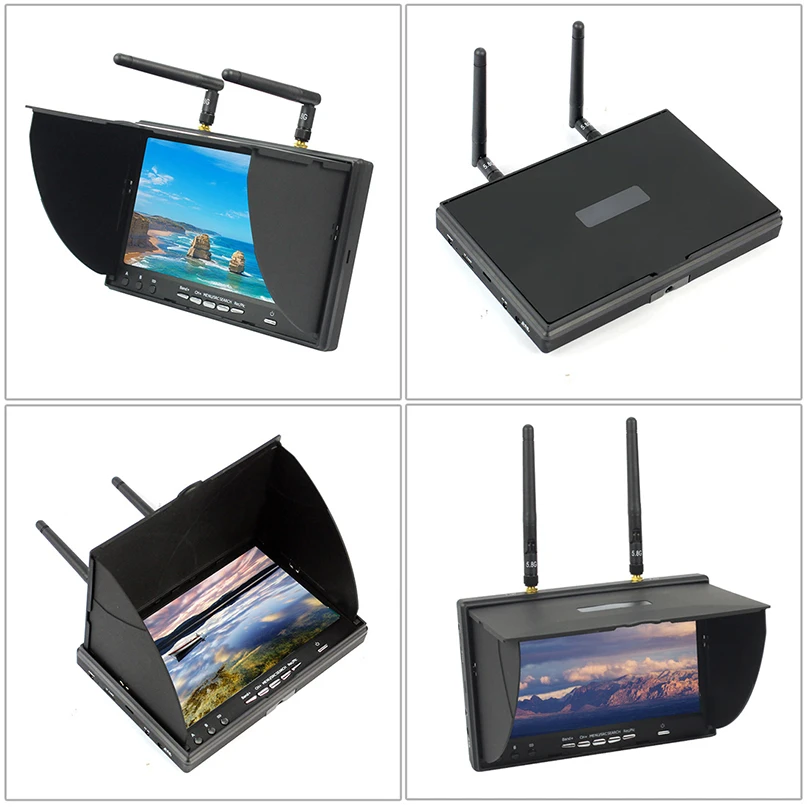

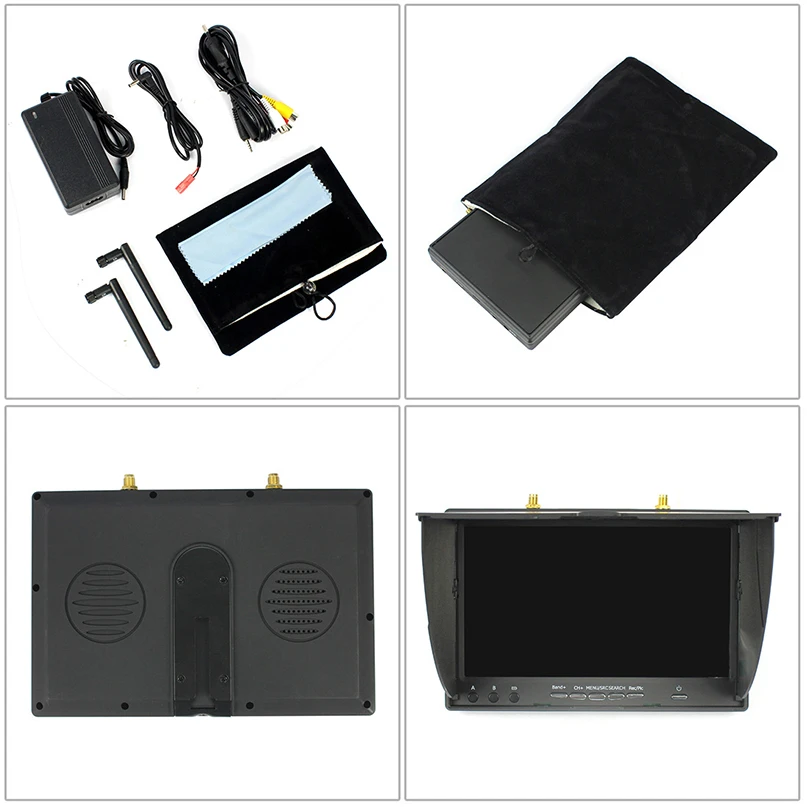

1x Boscam Galaxy D2 7in FPV монитор/дисплей Встроенный 5,8G 32CH двойной приемник с держателями, аккумулятор 4000 мАч и Солнцезащитная крышка

1x FPV 600mw Воздушная фотография TS832 5,8G 40CH AV Передатчик системы

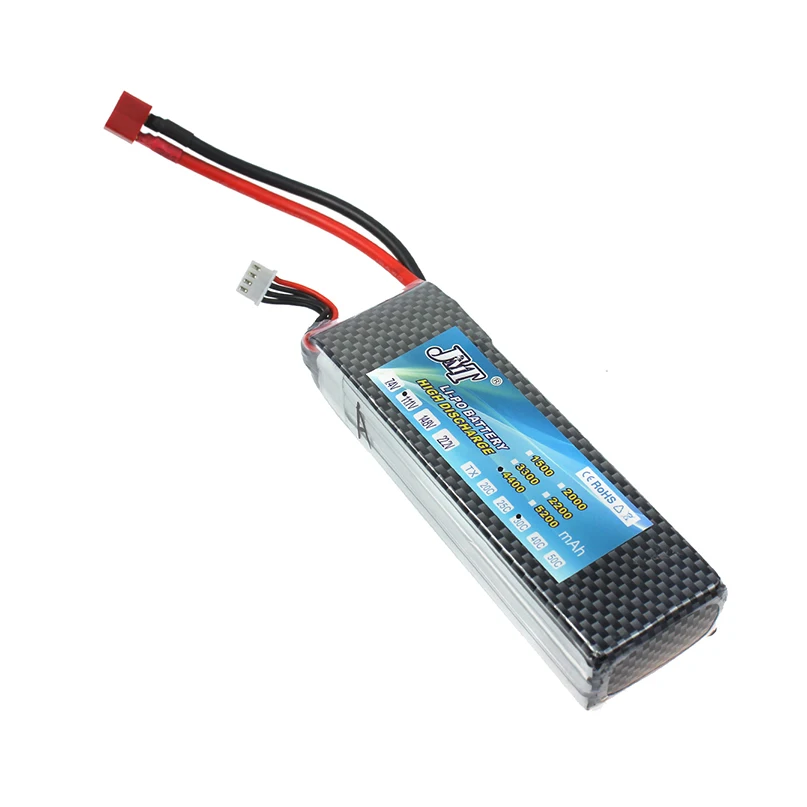

1x3S Lipo батарея 11,1 V 4400mAh 30C T вилка
1x SKYRC iMAX B6 Mini 60w Lipo зарядное устройство Dis зарядное устройство и 12V5A AC адаптер питания
2x крепление для камеры Таро TL68A01 монтажный крюк для камеры FPV

1 Набор инструментов (сумка)

1x AV Аудио Видео выход 5V вход питания FPV кабель, адаптер для зарядки FPV Для Gopro Hero 3

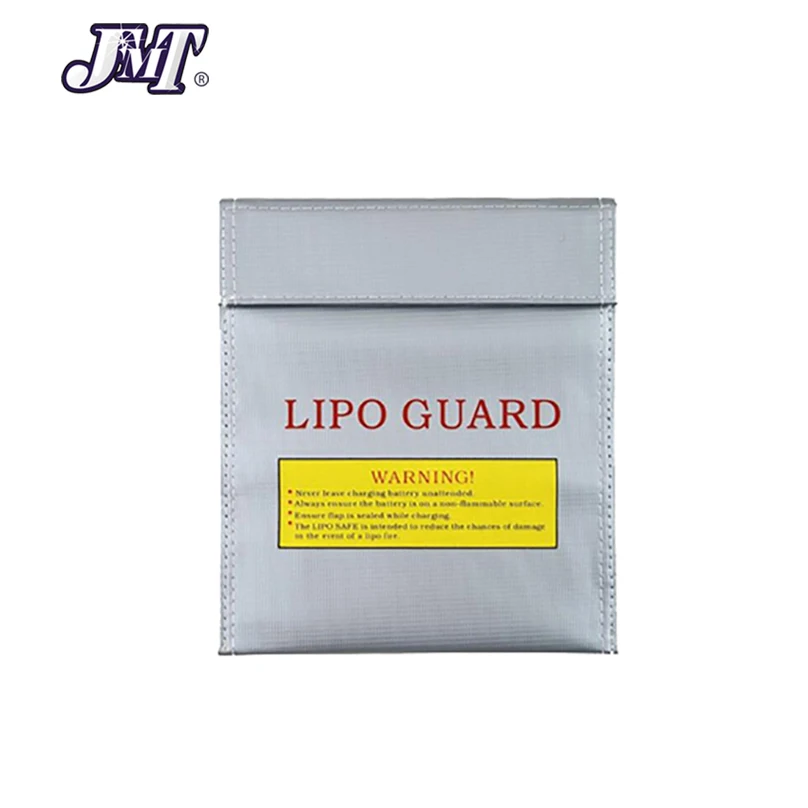

1x пожаробезопасный литий-полимерный защитный чехол для аккумулятора

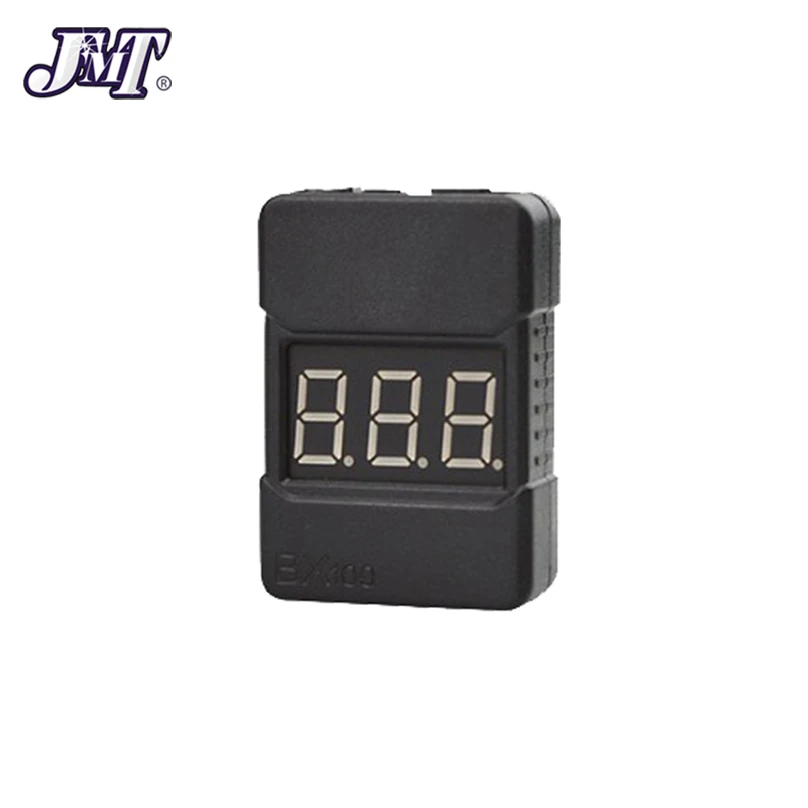

1x BX100 1-8S Lipo тестер напряжения батареи/сигнал тревоги низкого напряжения/проверка напряжения батареи с двумя динамиками

1x ремешок на шею для передатчика

Рамка:
· Складная рама TAROT 680PRO Hexcopter-это усовершенствованная версия рамы серии 680. Оригинальный дизайн TAROT, с более низким G.C., лучшей стабильностью, большим пространством и броским внешним видом.
· Оснащен высокопрочной печатной платой, которая делает соединение более быстрым и безопасным.
· Toray 3K полые углеродные волоконные бумы, обработанные ЧПУ.
· Новое складное крепление 16 мм CF, с более широкой 3-точечной поддержкой, расширенная поверхность с углеродистой пластиной
· Новый рукав стрелы изготовлен из усиленного нейлона, фиксируется ступенчатым винтом M2.5.
· С защитным замком, предотвращает повреждение посадочного механизма.
· Добавлен бесщеточный ESC монтажное отверстие, защита кабеля и конструкция зажима на креплении двигателя.
· С двойным цветным внешним видом, обеспечивает сильный визуальный фокус.
· ТАРО 680PRO шестигранный складной каркас предназначен для портативного использования. Светильник подходит для работы в течение длительного времени
· Контроль RC, аэропоиск, измерение эскизов, развитие фермы... И т. Д.

10 каналов 2,4G пульт дистанционного управления:

1. Размеры: 18 × 9,5 × 22 см;
2. Вес: 0,95 кг;
3. Частота: 2,4 ГГц ISM band(2400 МГц ~ 2485 МГц);
4. Режим модуляции: QSPK;
5. Пропускная способность канала: 5,0 МГц;
6. Спектр распространения: DSSS;
7. Отторжение прилегающего канала:>38dBM;
8. Мощность передатчика: <100 мВт (Тестирование PCB),
<20dBm(3 метра испытания воздуха);
9. Рабочее напряжение: 8,6 ~ 15 В;
10. Рабочий ток: <95ма;
11. Расстояние управления: 800 метров земли;
12. Канал: 10 каналов, 8 ~ 10 каналов настраиваются;
13. Совместимая модель: включает в себя все 120 градусов и 90 градусов swashplate вертолет, все исправить крыло и планер, пять летающих моделей;
14. Модель симулятора: под модель симулятора отключается действие передатчика, переключается на энергосберегающую модель;
15. Экран: 16 цветных экранов, размер 78 × 52 мм, 320*480 пикселей.

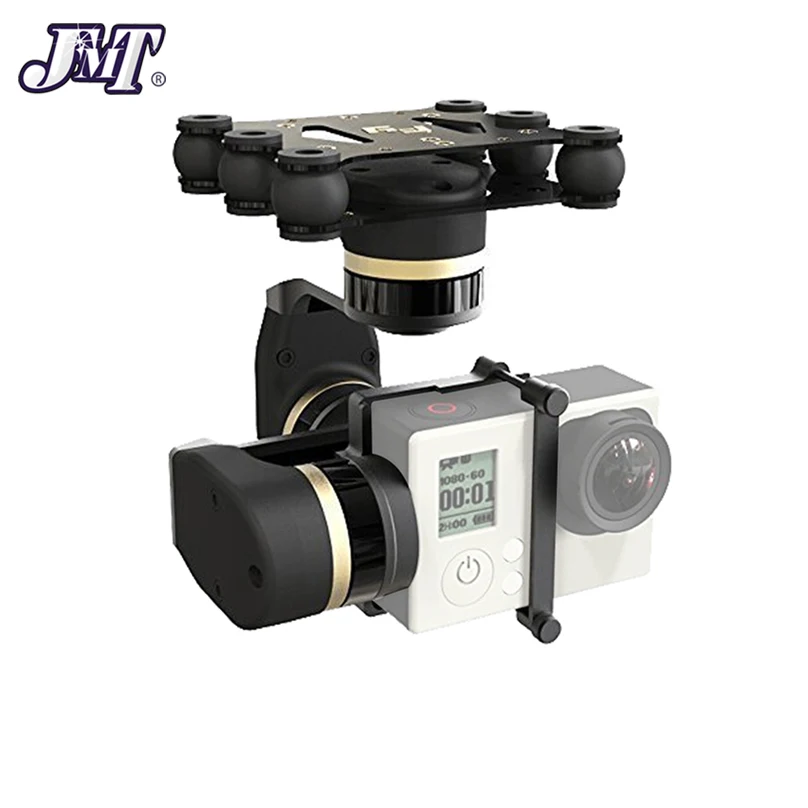

Карданный шарнир:

Мини 3DPRO 3-осевой бесщеточный шарнир (для самолетов) подходит для GoPro4, GoPro3 +, GoPro3, Gopro 4 или камер
С похожим размером. Может быть легко установлен в неподвижном крыле, мультироторе, вертолете для аэрофотосъемки, и может
Работает независимо только нужно источник питания. Вы можете собрать карданный шарнир должным образом согласно чертежу,
А затем установите на нее видеокамеру. Нет необходимости устанавливать и регулировать параметры. Для первого использования,
Вы должны установить камеру и убедиться, что карданный шарнир не прикасается к любому, прежде чем включить карданный шарнир,
И затем удерживайте его на некоторое время, после сброса, карданный шарнир будет находиться в положении уровня автоматически.

Инструкции по выбору режима
При подключении к радиоуправляемому приемнику он может переключаться в 3 рабочих режимах, также может управлять направлением и шагом через Радиоуправляемый приемник.
Режим следования движения камеры и углы рулона остаются постоянными, следуя за положением носа, шаг может управляться RC.
Угол рулона камеры остается постоянным. Направляйте в положение носа и шаг, следуя высоте
Из aircreft. Режим блокировки заголовка, шаг и рулон все заблокированы для точки в одном положении. Управление направлением и шагом может осуществляться RC.

FPV TX и RX:

RX:

Интегрированная функция автоматического сканирования канала, ключ для поиска сигнала, прост в эксплуатации;
Встроенный двойной приемник 32CH, двойной прием, два модуля приемника получают сигнал независимо от разных каналов.
Встроенный 3CH 5,8G AV выход (R1, R2 и разнообразие) и 1CH AV вход.
Встроенный аккумулятор 3,7 В 4000 мАч позволяет работать более 3 часов, когда он полностью заряжен.
С двумя держателями (держатель управления и держатель треугольника), держатель управления может работать с радио с умственной ручкой (пластиковая ручка не поддерживается временно)
Специальная конструкция держателя BOSCAM, она быстро и легко устанавливается на радио (около 10s), особенно для DJI Phantom radio. Вы можете настроить положение монитора на радио с помощью универсального шарика и регулировочного вала.
Оборудованный провод зарядного устройства может подключаться к аккумулятору 3S в качестве внешнего источника питания, так что вы не будете беспокоиться о конце встроенного энергопотребления снаружи.
Складная Солнцезащитная крышка включена для оптимизации просмотра в ярких условиях.

TX:
Совместим со старым приемником 8-pass
Частота передачи: 5,8 г
Мощность передачи: 600 мВт
Частота: 40 точек
Входное напряжение: 7-16 В
Разъем антенны: модуль передатчика антенна RP-SMA конец разъема RP-SMA plus
Коэффициент усиления антенны: 2 дБ
Рабочий ток: 220ма/12В
Рабочая температура: -10-85 Цельсия
Видеосистема: NTSC / PAL Auto
Пропускная способность видео: 8 м
Пропускная способность аудио: 6,5 м
Вес запуска: 22 г
Размеры: 54*32*10 мм

Примечание:
1. Установите антенну перед подключением питания, чтобы избежать дальнейшего повреждения.
2. Выберите правильную рабочую частоту и настройте приемник на ту же частоту. Пожалуйста, обратитесь к списку каналов.
3. Не прикасайтесь к поверхности передатчика во время работы. Это нормально, поверхность становится горячей.
4. Диапазон входного напряжения составляет 7-26 в (2-6 с), Не перегружайте рабочее напряжение.
5. Выходное напряжение 5V1A. Пожалуйста, подтвердите ток и напряжение камеры

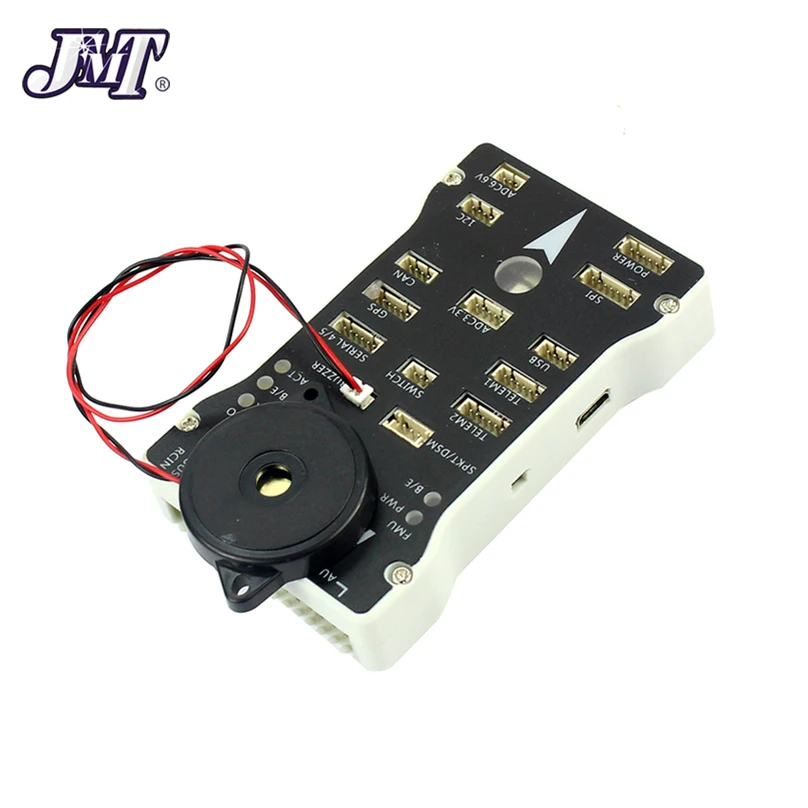

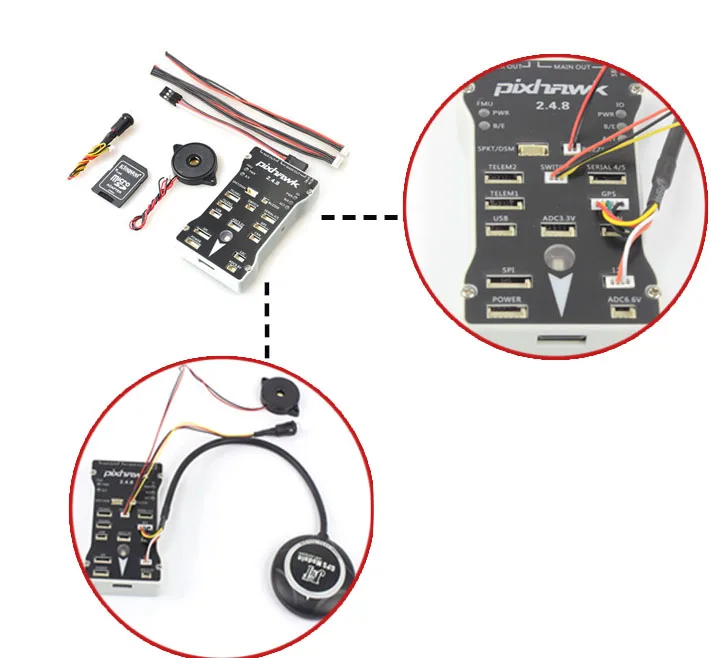

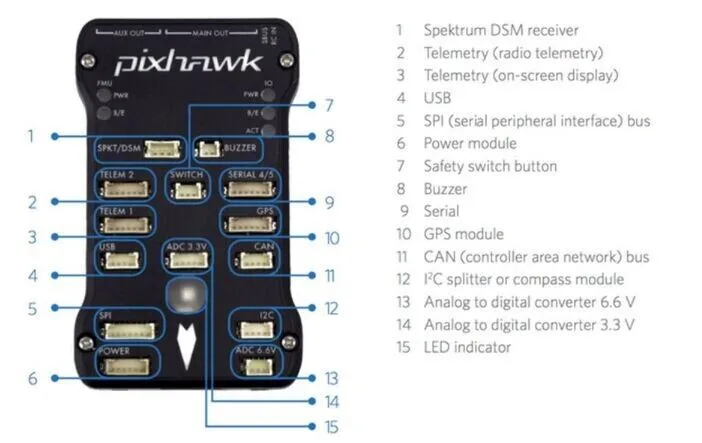

Контроллер полета:

Описание:
-Плата интегрируется с PX4FMU + PX4IO
-Pixhawk с новым 32-битным чипом и сенсорной технологией
Особенности:
-Усовершенствованный 32-разрядный процессор CortexM4 ARM с высокой производительностью, может работать с операционной системой RTOS NuttX в реальном времени;
-14 * выход ШИМ/привода;
-Интерфейс шины (UART, I2C, SPI, CAN);
-Интегрированный резервный источник питания и резервный контроллер сбоя, основной контроллер можно безопасно Переключить на резервный контроль;
-Обеспечивает автоматический и ручной режим;
-Обеспечивает избыточный вход питания и функцию передачи неисправностей;
-Цветной светодиодный светильник;
-Многотонный звуковой интерфейс;
-Micro SD для записи данных о полете;
Процессор:
-32 бит 2 м флэш-память STM32F427 Cortex M4, с аппаратным блоком обработки плавающей точки
-Основная частота: 256K, 168MHZ RAM
-32-разрядный процессор STM32F103 backup co
Датчик:
-L3GD20 3-осевой цифровой 16-битный гироскоп
-LSM303D 3-осевой 14-битный акселерометр/магнитометр
-MPU6000 6-осевой акселерометр/магнитометр
-MS5611 Высокоточный барометр
Интерфейс:
-5 * UART, 1 * Совместимость с высоким напряжением, 2 * аппаратное управление потоком
-2 * CAN
-DSM/DSM2/DSM-X спутниковый ресивер совместимый вход
-Совместимость с Futaba SBUS вход и выход
-Сигнал PPM
-Вход RSSI (ШИМ или напряжение)
-I2C
-SPI
-3,3 и 6,6 VADC вход
-Внешний микро-интерфейс USB

Внимание к аккумулятору:
Не перезаряжать и не перезаряжать батареи.
Не ставьте его рядом с высокой температурой.
Не бросайте его в огонь.
Не бросайте его в воду.
