Промышленный последовательный Ethernet конвертер устройство последовательного

Промышленный последовательный Ethernet конвертер Серийный Сервер устройство поддерживает Watchdog Modbus RTU в Modbus TCP

Введение

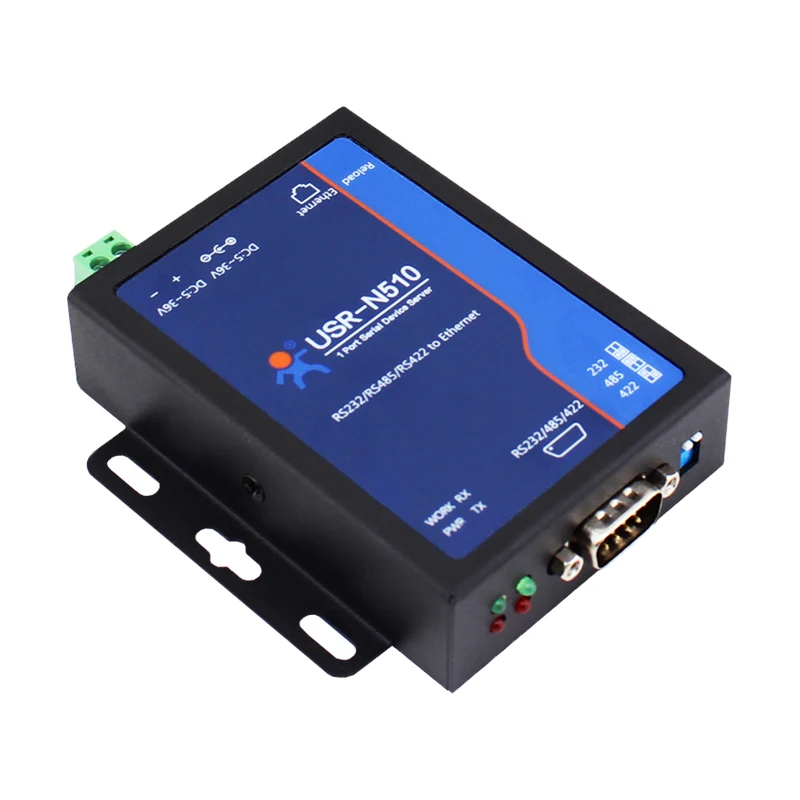

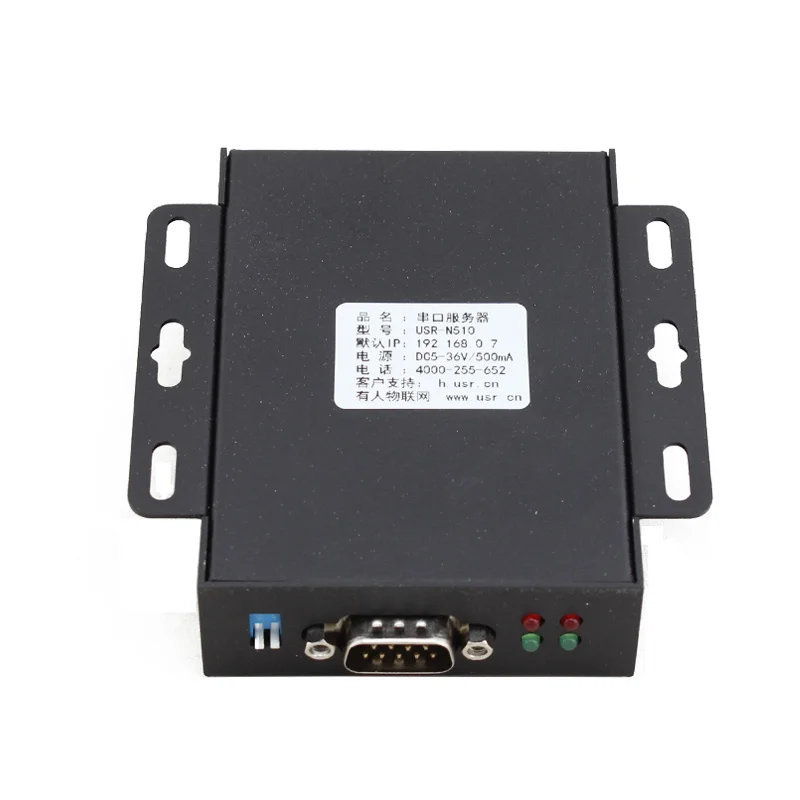

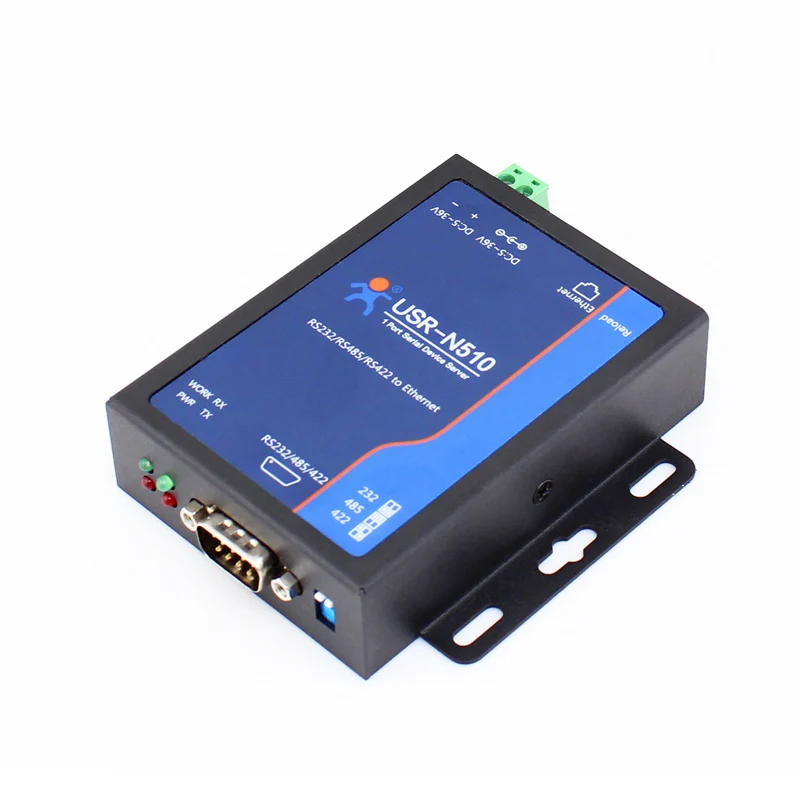

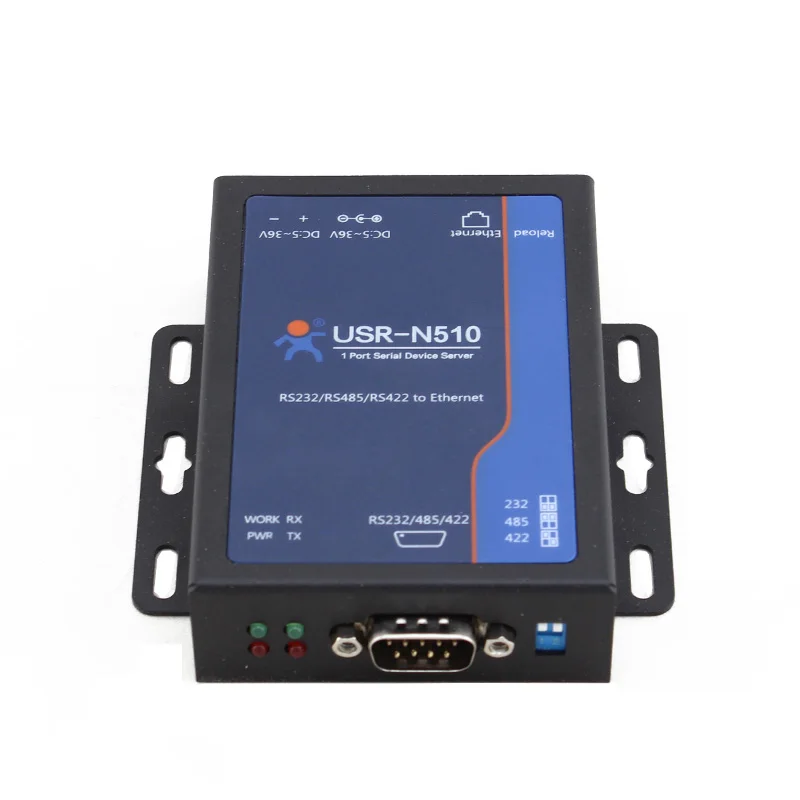

USR-N510-это один сервер последовательных устройств, который может реализовывать двунаправленный прозрачную передачу между последовательным и Ethernet. Больше не думайте о деталях, конвертации протоколов внутри сервера. Через простые настройки через веб-страницу или программное обеспечение настройки можно присваивать рабочие детали, реализовывать серийные данные и посылка TCP/IP данных прозрачной передачи.
Дополнительная защита: устройство имеет высокоуровневую защиту от источника питания, последовательного порта, порта Ethernet.
USR-N510 основан на процессоре ARM и интегрирован с протоколом TCP/IP. Пользователь может легко реализовать встроенную сеть устройств.

Особенности

• Совершенно новая аппаратная защита, высокоуровневая защита в последовательном порту, Ethernet порт и источник питания, подходит для более суровой промышленной среды.
• Cortex-M4 ядро, рабочая температура промышленного класса и стек протокола TCP IP, более стабильная.
• Коммутатора Ethernet 10/100 Мбит/с, Поддержка авто-MDI/MDIX
• Поддержка TCP сервера, TCP клиента, UDP, UDP сервера, Httpd клиентский режимы работы
• Порт может соответствовать 2 гнезда
• Поддержка сетевой печати
• Поддержка ModBus шлюз
• Поддержка виртуального последовательного порта и предоставление соответствующего программного обеспечения USR-VCOM
• Скорость передачи данных от 600bps ~ 230,4 K bps, поддержка 5 методов проверки: нет, нечетный, ровный, отметка, пространство
• Поддержка Статического IP, DHCP, может запросить сетевое устройство через протокол передачи UDP
• Предлагаем последовательный и сетевой протокол настройки, инструкции по ключевым кодам, пользователь может интегрировать функцию настройки параметров в их прикладное программное обеспечение
• Предоставить ПК TCP/IP socket примеры программирования, такие как VB, Andriod, IOS и т. Д.
• Встроенный веб-сайт, также можно настроить веб-страницу для пользователей.
• Кнопка перезагрузки, одна кнопка для восстановления настроек по умолчанию.
• RJ45 со звеном/индикатором данных светильник, встроенный изолирующий трансформатор и электромагнитная изоляция 2КВ.
• Глобальный Уникальный MAC-адрес, купленный у IEEE (начинается с D8-B0-4C), пользователь может определить MAC-адрес.
• Поддержка обновления прошивки через сеть
• Поддержка ARP доменного имени сервера
• Поддержка изменения сетевого порта (по умолчанию 80)
• Поддержка сохранения жизни, быстрое обнаружение мертвых звеньев.
• Поддерживает учетную запись и пароль, может использоваться для входа на веб-страницу и настройки сети.
• Поддержка одного канала WebSocket, реализуется двунаправленная Прозрачная передача между веб-страницей и серийным 0

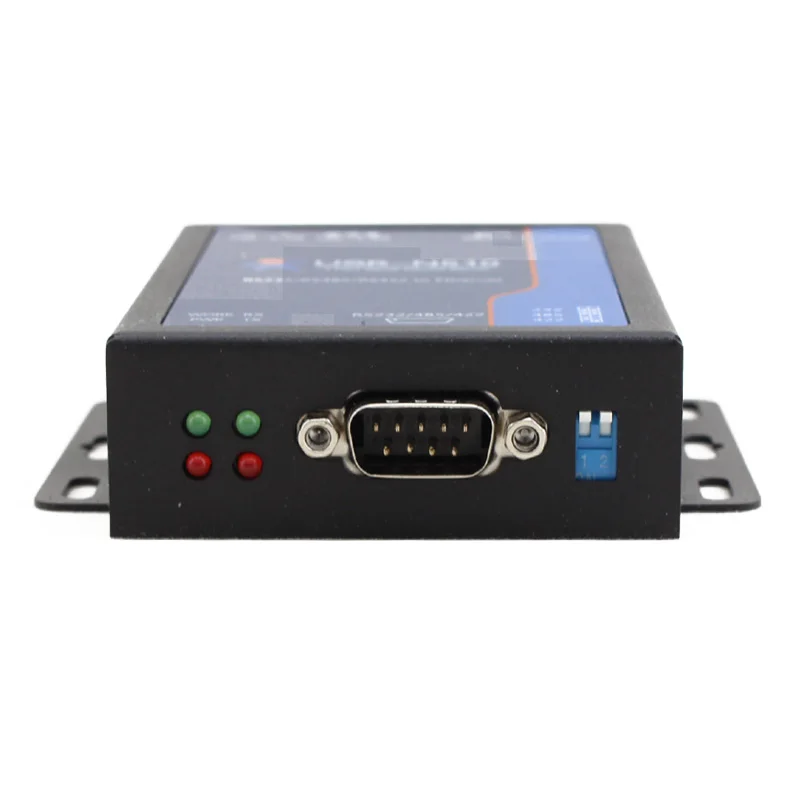

• Последовательная работа как RS232/RS485/RS422, DB9 Женский, обеспечивает RS485/RS422 конвертер
• Поддержка адаптера постоянного тока и 5,08-2 терминала питания, широкий диапазон 5 ~ 36 В
• Поддержка UDP функция трансляции

Применение поле

• Промышленная передача данных, промышленная автоматизация
• Мониторинг безопасности и защиты, общественная безопасность
• Умный дом, контроль мощности, мониторинг окружающей среды, интеллектуальное сельское хозяйство
• Проверка дверей на работе системы посещаемости, Pos-система, система продажи риса
• Система автоматизации зданий, контроль мощности, система самообслуживания, система телекоммуникационной машины

Применение

Простой Прозрачная Коробка передач

Прозрачная передача означает, что все, что передано, наше устройство играет роль канала и отправляет данные в цель без изменения. Оборудование для мониторинга на месте отправляет данные на серверах серийных устройств, прозрачный терминал передачи данных сам по себе, чашка терминала получает данные через последовательный порт и данные о посылка.

Различные настройки параметров метод

Настройки программного обеспечения
Загрузите программное обеспечение настройки, найдите соответствующие серверам последовательных устройств в локальной сети через сервер последовательных портов IP, имя, MAC адрес или номер версии. Затем установите необходимые вам параметры, в противном случае сохраните значение по умолчанию.
Веб-страницы настройки

1. Откройте браузер и укажите ip-адрес последовательного устройства по умолчанию.
2. Откройте страницу входа последовательного сервера, введите имя пользователя и пароль (по умолчанию admin).
3. После настройки параметра нажмите «сохранить» и «перезагрузка», затем установка начнет действовать.

Serial AT команды настройки
Пользователь может установить параметр самостоятельно модулем, не пройдя через другой компьютер для настройки. Этот метод настройки используется в следующих ситуациях: пользователь должен настроить ip-адрес и ip-адрес назначения на сайте. На команда может удовлетворить спрос. После того, как MCU соединяет последовательный Серверный модуль с помощью TTL (UART), MCU может настроить настройки по команде.
