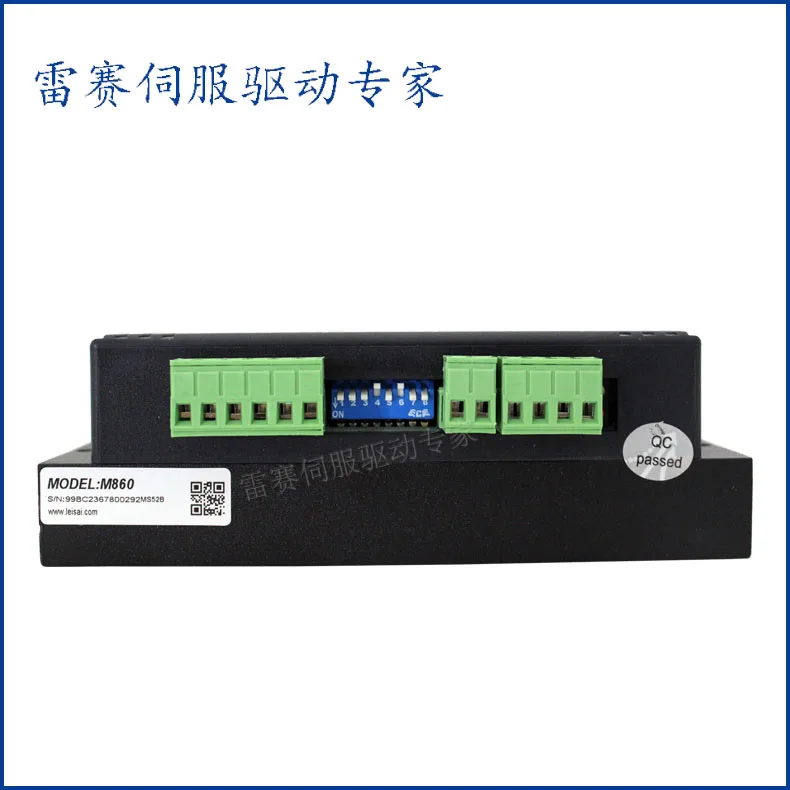

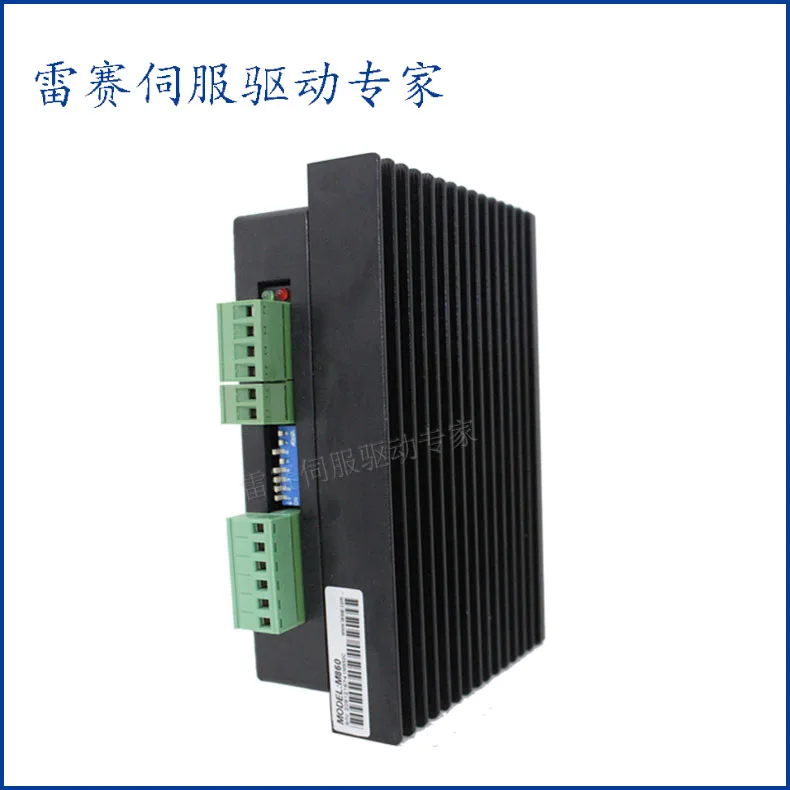

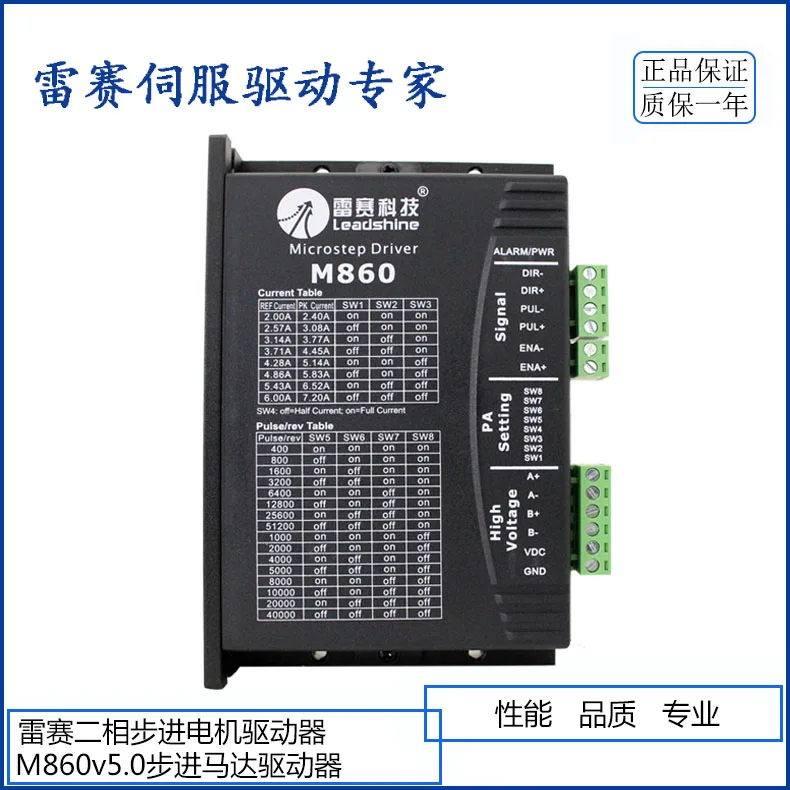

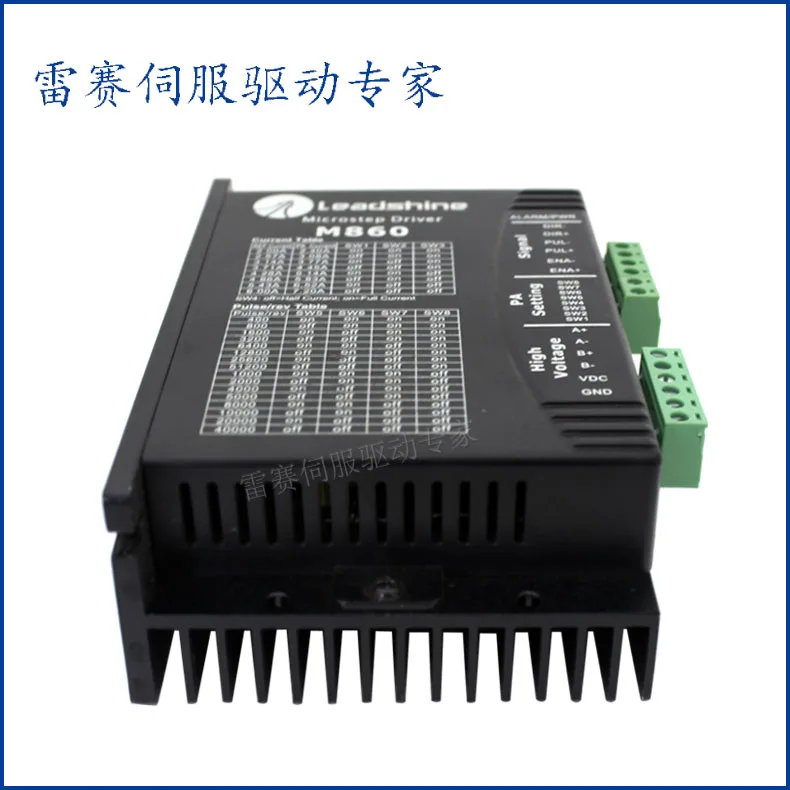

Leisai подлинный leadshine двухфазный Драйвер шагового двигателя M860v5.0|stepper motor drive|stepper

Leisai подлинный leadshine двухфазный Драйвер шагового двигателя M860v5.0|stepper motor drive|stepper

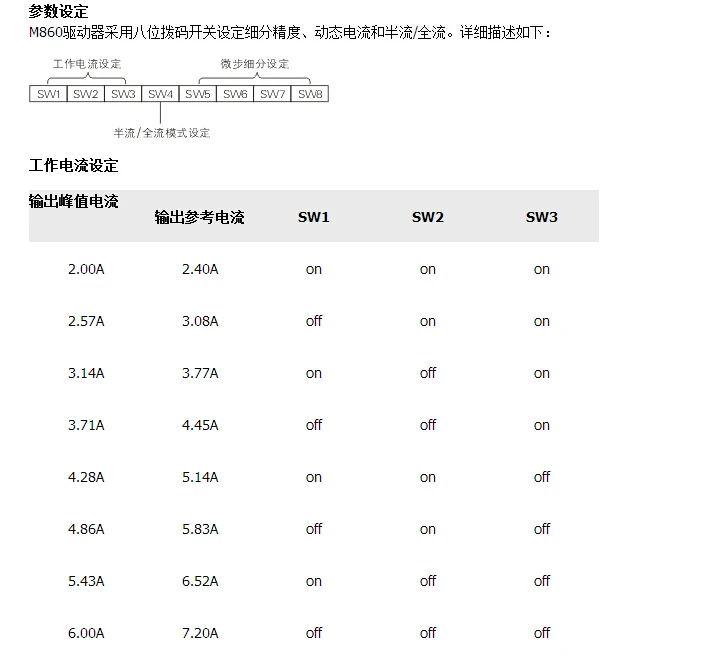

Описание товара M860 V5.0 привод, основной привод 57, 86 двухфазный гибридный шаговый двигатель. Диапазон пикового тока 2.4A-7.2A, выходной ток в общей сложности 8 файлов, текущее разрешение около 0.6A; с автоматическим половинчатым потоком, перенапряжением, защита от перегрузки по току и другие функции. Привод для источника питания переменного и постоянного тока, предлагаемый диапазон рабочего напряжения 24VDC-68VDC, напряжение не превышает 80VDC, не менее 20VDC. Основные области применения Для различных крупномасштабных средств автоматизации, таких как: гравировальный станок, автомат для резки, упаковочное оборудование, оборудование для электронной обработки, автоматическое сборочное оборудование. В ожиданиях пользователя от небольшого шума, высокоскоростного оборудования при применении спецэффектов. Описание функции привода Количество микрошагов установлено SW5-SW8 четыре переключателя DIP, чтобы установить микро-ступенчатый пробой привода, количество его общего 16-ступенчатого микроступенчатого пробоя. Когда пользователь устанавливает микроступенчатое разделение, диск должен быть остановлен. Для получения подробной информации о настройке микрошага, пожалуйста, обратитесь к макету диска. Настройка выходного тока SW1-SW3 три переключателя DIP для установки выходного тока привода, выходной ток в общей сложности 8 файлов. Для получения подробной информации о настройке выходного тока, пожалуйста, обратитесь к макету драйвера. Автоматическая функция полупотока SW4 может использоваться для установки функции автоматического полупотока привода. Выключение указывает на то, что ток покоя установлен на половину динамического тока, а вкл указывает, что ток покоя такой же, как и динамический ток. Общая цель SW4 должен быть установлен на выключение, что делает двигатель и водить тепло, чтобы уменьшить надежность. Около 0,4 секунды после остановки импульсного тока автоматически снижается до примерно половины (60% от фактического значения), теплотворная способность теоретически снижена до 36%. Интерфейс сигнала PUL + и PUL-являются положительными и отрицательными клеммами импульсного сигнала управления; DIR + и DIR-являются положительными и отрицательными клеммами направленного сигнала; ENA + и ENA-являются положительными и отрицательными клеммами сигнала включения. Интерфейс двигателя A + и A-подключаются к положительным и отрицательным клеммам А-фазовой обмотки шагового двигателя; B + и B-подключаются к положительным и отрицательным клеммам b-фазной обмотки шагового двигателя. При двухфазном обмене намотки A, B направление двигателя может быть изменено. Интерфейс источника питания Источник питания постоянного тока, диапазон рабочего напряжения рекомендуется для 24-68VDC, источник питания более 200 Вт, напряжение не превышает 80VDC и не менее 20VDC. Световой индикатор Привод оснащен двумя красными и зелеными огнями. Зеленый свет-это индикатор питания, зеленый свет включается, когда драйвер включен. Красный индикатор неисправности. Когда происходит перенапряжение или перегрузки по току, индикатор неисправности включен. Неисправность очищена, красный свет выключен. Когда диск выходит из строя, неисправность может быть устранена только путем повторного включения и повторного включения. ПРИМЕЧАНИЯ по установке Размеры привода: 151 × 97 × 48 мм, расстояние между монтажными отверстиями 143 мм. Как горизонтальная, так и вертикальная установка, предложенная вертикальная установка. Установите его так, чтобы он плотно прилегал к металлическому корпусу для отвода тепла. Настройка параметров Драйвер M860 использует 8-позиционный DIP-переключатель для настройки точности деления, динамического тока и полутока/полного тока. Подробности описаны ниже
