Плата прерывателя датчика температуры и влажности I2C IIC цифровой модуль для Arduino 3

---

Примечание:

Дорогие друзья, если ваш заказБолее $5, Aliexpress не позволит нам отправить посылка по недоступному методу отслеживания доставки (например, Почта Китая Ordinary Small Packet Plus, 4PX Singapore Post OM Pro). Так чтоПожалуйста, выберите авиа-отправление Почты Китая/AliExpress Стандартная доставка, если ваш заказ превышает 5 долларов США. Или, пожалуйста, разделите свой заказ, вы можете отправить более 2 заказов, убедитесь, что каждый ваш заказ меньше 5 долларов, чтобы убедиться, что каждый ваш заказ меньше 5 долларов, Россия меньше 2 долларов. Пожалуйста, выберите авиа-отправление Почты Китая/AliExpress стандартной доставки, если вы хотите полную информацию об отслеживании. Спасибо за вашу поддержку!

Описание:
Это лето, и вы потеете, и у вас все кружится голова, и все, что вы действительно хотите знать, это почему погодщик сказал сегодня утром, что сегодня относительная влажность будет Макс при совершенно разумном 52% когда он больше похож на 77%. Введите датчик температуры + влажности HDC1008-лучший способ доказать неправильность погодного человека!

Этот цифровой датчик влажности I2C является довольно точной и умной альтернативой гораздо более простому датчику влажности и температуры-SHT15 Breakout имеет типичную точность ± 4% с рабочим диапазоном, который оптимизирован от 10% до 80% относительной влажности. Операция вне этого диапазона все еще возможна-только точность может немного упасть. Температура выход имеет характерный точность ± 0,2 °C диапазоне температур от-20 ~ 85 °C.

Чип датчика HDC1008 имеет 2 адреса-Выберите контакты, так что вы можете иметь до 4 общих на одной шине I2C. Это также 3-5 в мощность и логическая безопасность, так что вам не нужно никаких уровней шипов или регуляторов для использования с микроконтроллером 5 В или 3 В.

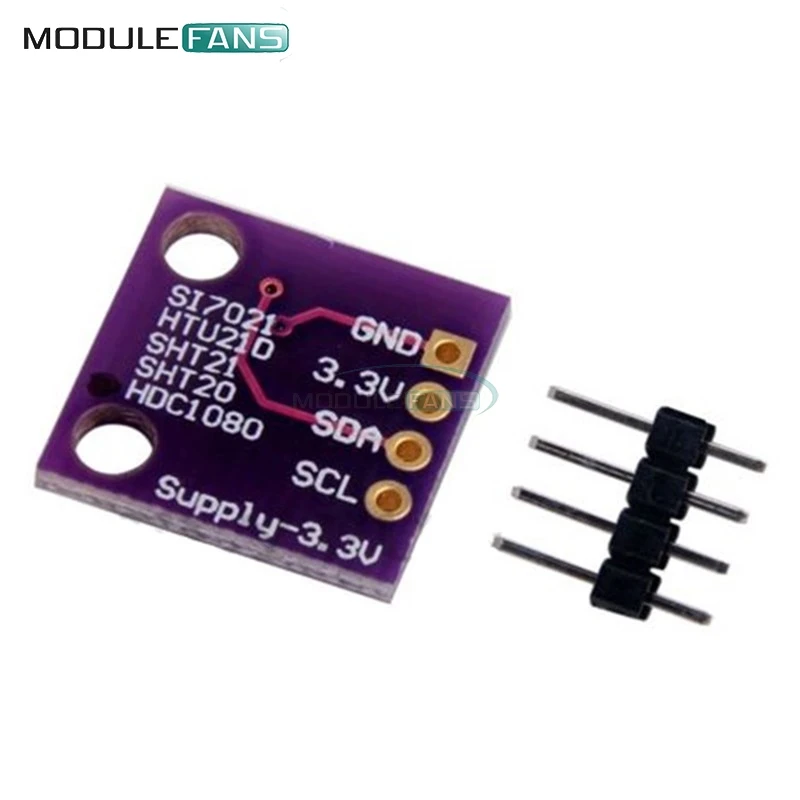

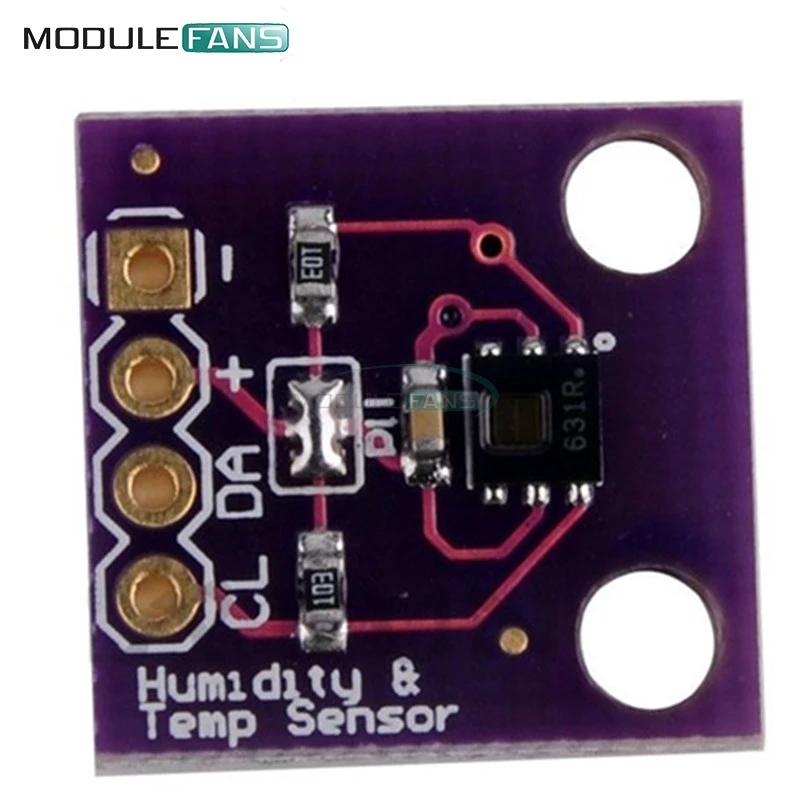

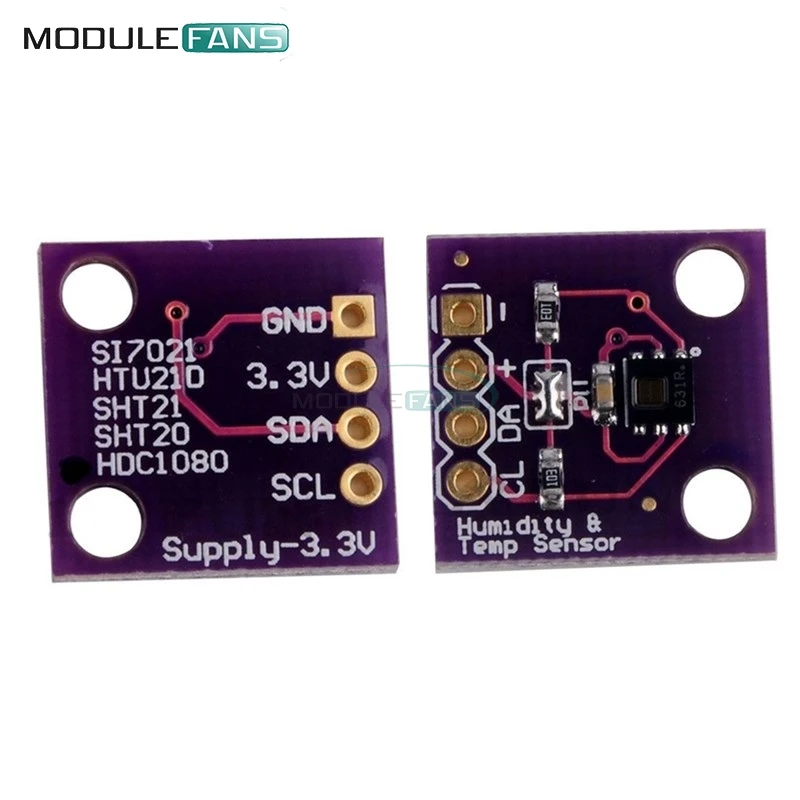

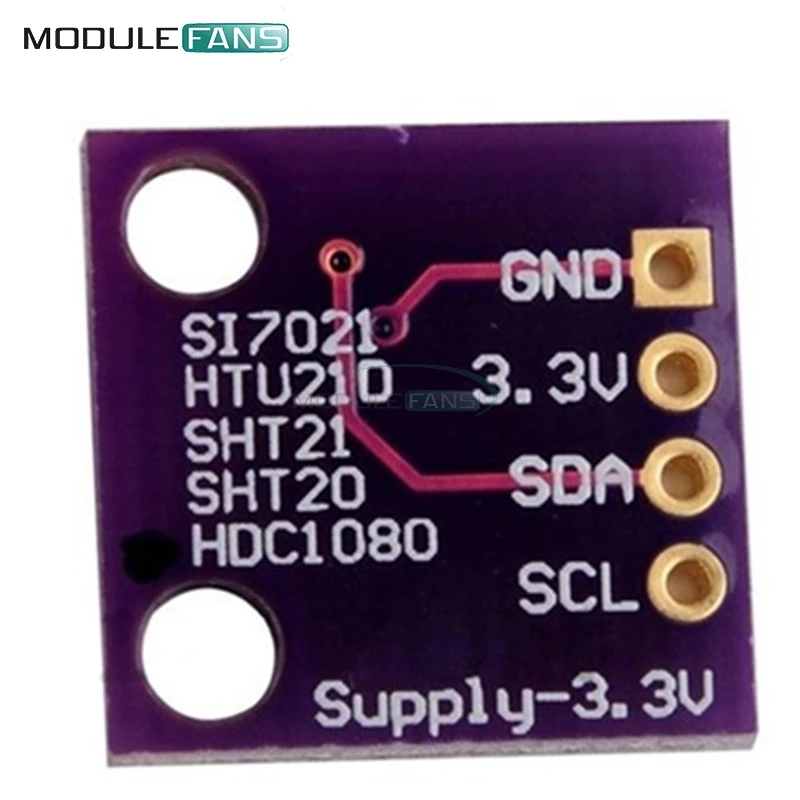

Такой милый чип, но доступен только в крошечной BGA посылка. Таким образом, мы создали секционную плату с чипом и некоторыми дополнительными пассивными компонентами, чтобы сделать ее простой в использовании. Каждый заказ поставляется с одной полностью собранной и протестированной печатной платой и небольшим блоком заголовка. Вам нужно будет припаять заголовок на печатную плату, но это довольно легко и занимает всего несколько минут даже для новичка.

Обратите внимание:TI указал на то, что существует 'настраиваемый' эффект для влажности и что вам нужно будет повторно увлажнить датчик, как только вы его получите. Чтобы увлажнить его, поместите его в место с 85% влажности в течение 24 часов или 60% влажности в течение 10 дней.

Характеристика:
Размеры: 18 мм x 15 мм x 2 мм/0,7 "x 0,6" x 0,1"
Мощность: 3-5VDC
Логика: 3-5VDC
Использует I2C Адрес 0x40, 0x41, 0x42 или 0x43

Контакты питания:
Вин-это штырь питания. В отличие от многих датчиков, этот чип может питаться от 3-5 в постоянного тока, поэтому на плате нет регулятора напряжения. Просто включите плату с той же мощностью, что и логический уровень вашего микроконтроллера-например, для микроконтроллера 5 В, как для Arduino, используйте 5 В. Для 3V Процессор ARM, Стабильная и надежная работа использовать 3V
GND-общая площадка для мощности и логики
Логические контакты I2C:
SCL - I2C clock pin, подключите к микроконтроллеру I2C clock line. 3-5V logic OK
SDA - I2C pin данных, подключите к микроконтроллерам I2C линии передачи данных. 3-5V logic OK
Дополнительные контакты Это булавки, к которым вам не нужно подключаться, если вы не хотите!
RDY-это штырь прерывания/считывания от HDC100x. Чип имеет некоторую возможность «оповещать» вас, когда данные будут готовы к считыванию с датчика. Мы не используем этот штифт в нашей библиотеки, но он доступен, если он вам нужен! Это открытый коллектор, поэтому вам нужно использовать выдвижной резистор, если вы хотите прочитать сигнал от этого штыря.
A0 A1-это адрес, выбранный контактами. Так как вы можете иметь только одно устройство с указанным адресом на шине i2c, должен быть способ настроить адрес, если вы хотите поместить более одного HDC100X на общей шине i2c. Контакты A0/A1 устанавливают Нижние 2 бит адреса i2c. На плате есть выдвижные резисторы, поэтому подключите их к Vin, чтобы установить Биты на «1». Они читаются при включении питания, поэтому отключение питания и повторное включение для сброса адреса


Посылка включает в себя:
1 X HDC1008 датчик температуры и влажности для Arduino
