Цифровой измеритель напряжения тока мощности и энергии Вольтметр Амперметр

Цифровой volotage ток Мощность солнечной энергии Панель Вольтметр Амперметр постоянного тока 100V/100A светодиодный вольтметр Амперметр + 100A шунт

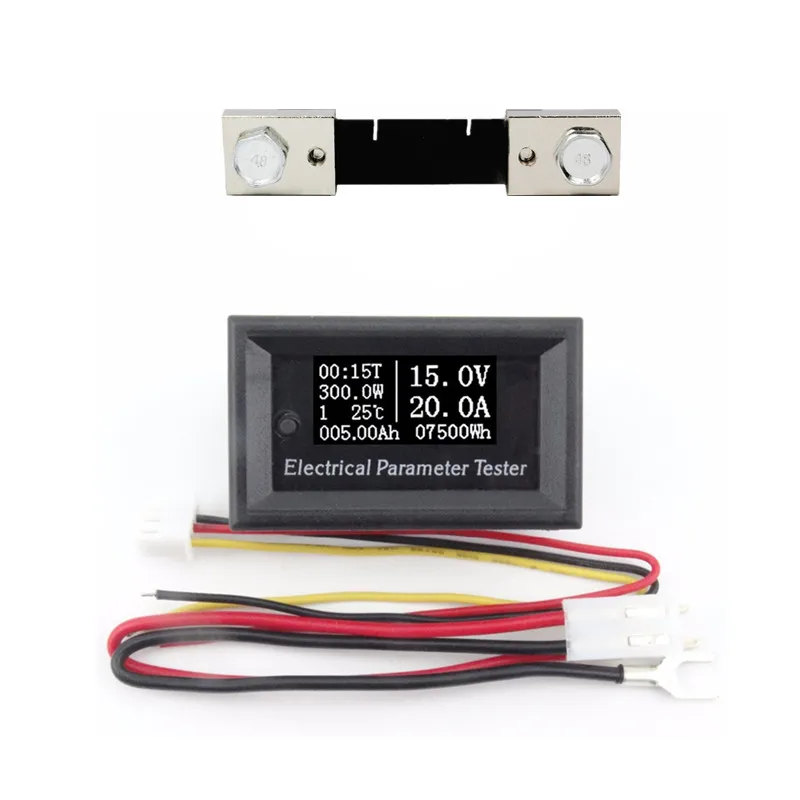

Электрические OLED параметр тестер

-100V/50A-100A

Технические параметры:

Диапазон измерения напряжения: DC00.0-99.9V диапазон измерения времени: 0-99h59min

Диапазон измерения тока: DC00.0-50.0A (диапазон 50 А) DC00.0-99.9A (диапазон 100 А)

Диапазон измерения мощности: 0-999,9-5000вт (диапазон 50A) 0-999,9-9999w (диапазон 100A)

Диапазон измерения температуры: -15 ° c ~ 60 ° c Диапазон емкости: 0-999,99-9999,9 Ач

Диапазон аккумулирования энергии: 0-99999Wh-9999KWh точность измерения напряжения: ± (0.5% + 2 знака)

Точность измерения тока: ± (1% + 2 цифры) Вес изделия: 28 г

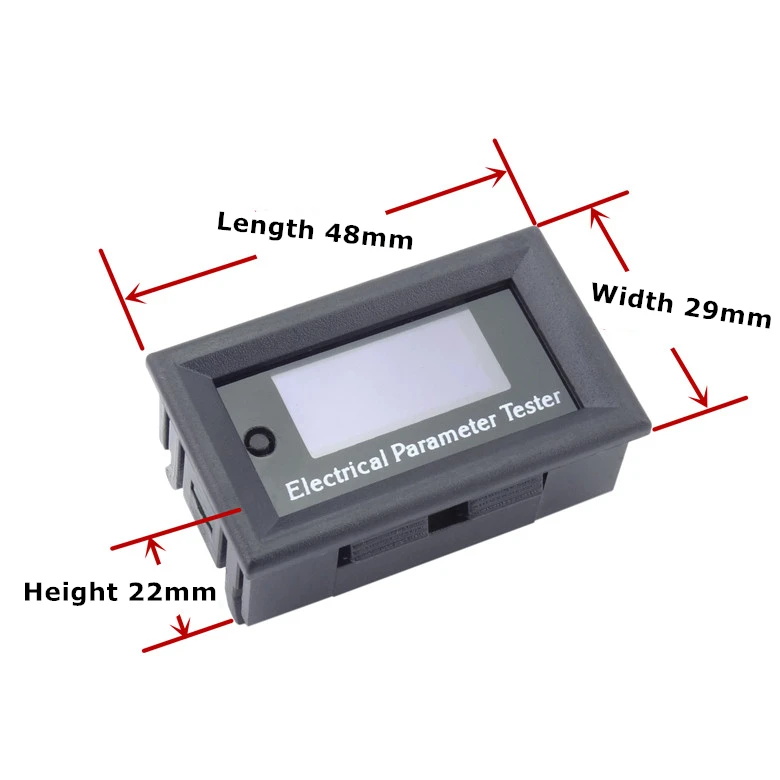

Размер изделия: 48 мм * 29 мм * 22 мм (Д * Ш * В)

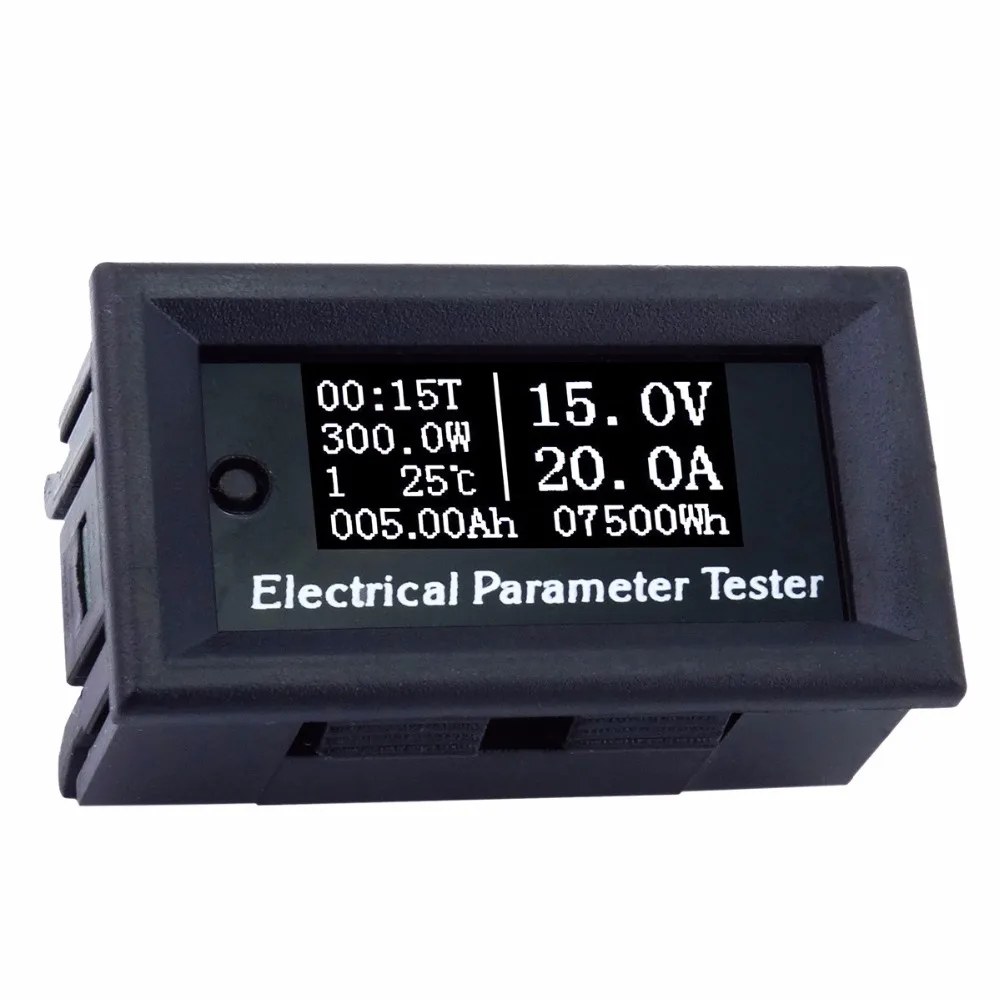

Дисплей Интерфейс Инструкция:

①Run времени

Батарей ② светодиодный дисплей

③Data набор

④Temperature дисплей

⑤Capacity дисплей

⑥Voltage дисплей

⑦Current дисплей

⑧Energy дисплей

Инструкция по эксплуатации

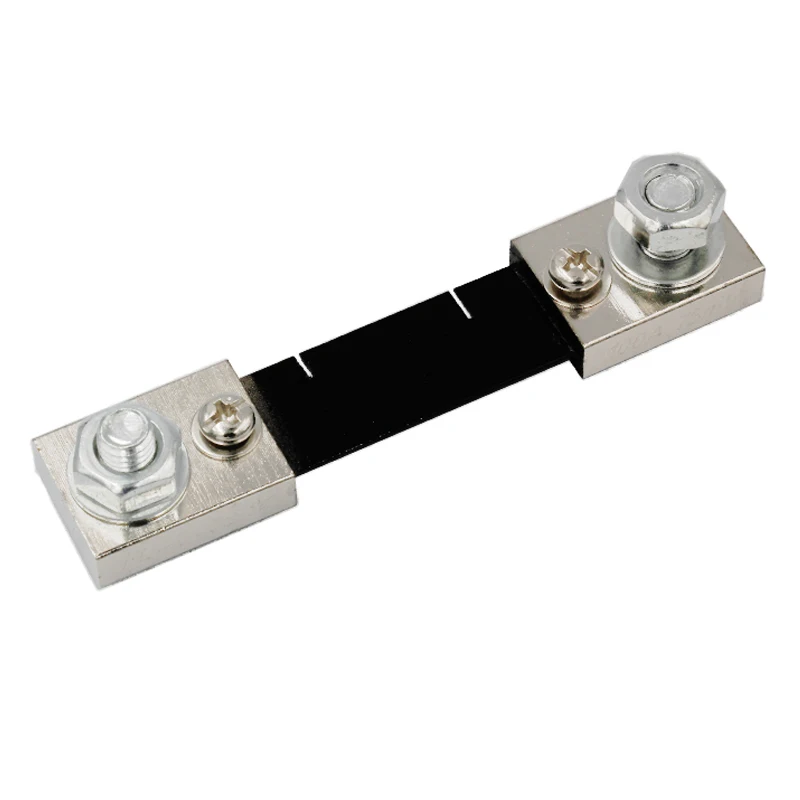

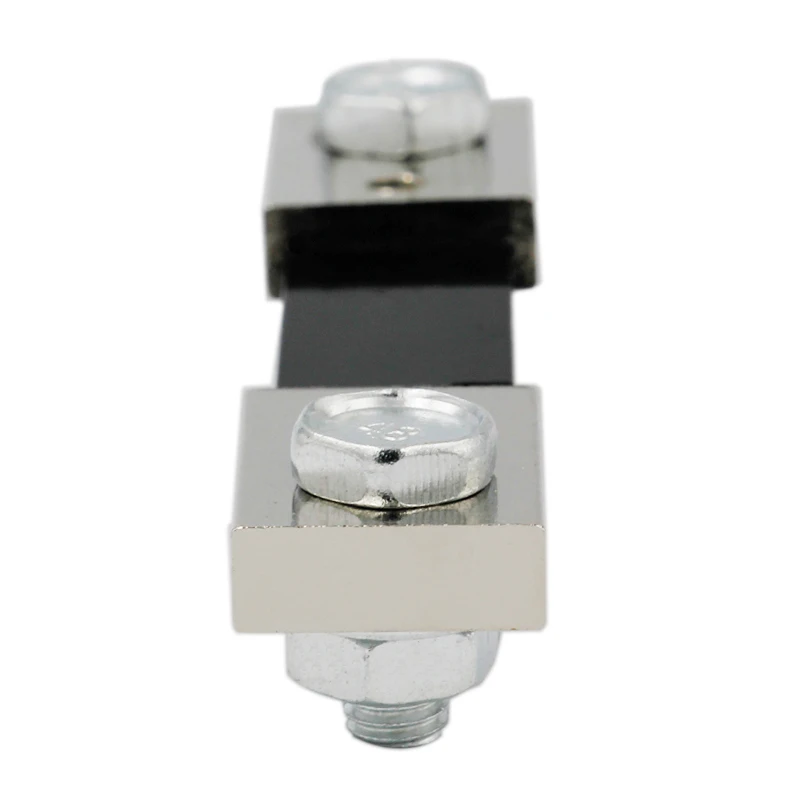

При измерении, изменении диапазона и калибровке нуля он должен быть соединен с соответствующим шунтом.

Изменение дальность работы:

Заводской диапазон измерений по умолчанию составляет 100 А; Если переключиться на диапазон 50 А, Пожалуйста, подключите 50 А шунта и удерживайте нажатие кнопки для включения, пока экран не отобразит «50 А», затем отпустите ключ. Теперь изменяется диапазон. Если вы хотите переключиться на диапазон 100A, Пожалуйста, подключите 100A шунт и работайте таким же образом.

Калибровка нуля операции

При старении компонентов и влиянии температуры окружающей среды может быть небольшая ошибка при чтении тока, особенно при измерении низкого тока. Для калибровки: 1, отключите устройство 2. Подключите шунт и отсоедините нагрузку. 3 нажмите и удерживайте переднюю кнопку. 4. Включите устройство. 5. Отпустите кнопку, когда вы увидите «AAA» на экране. Сделано

Кнопка Функция Инструкция:

Этот тестер имеет две группы данных 0 и 1; И группы данных переключаются нажатием кнопки.

Когда группа данных-1 группа, емкость тока и энергия будут храниться после выключения питания. И сохраненные значения будут накапливаться после включения питания. Когда группа данных является группой 0, емкость тока и энергия будут храниться после выключения питания; Когда питание в следующий раз, сохраненная емкость и энергия будут мигать. Но в тех случаях, когда Новинка емкость до 0,01 АХ, сохраненный потенциал и энергия будут покрыты, и значения начнутся. В двух группах данных накопленные значения могут быть очищены до нуля, удерживая нажатие кнопки.

Инструкция по монтажной схеме:

①Red тонкая грань

②Black тонкая грань

③Yellow тонкая грань

③Yellow тонкая линия

⑤Black толстыми линиями

⑥Load

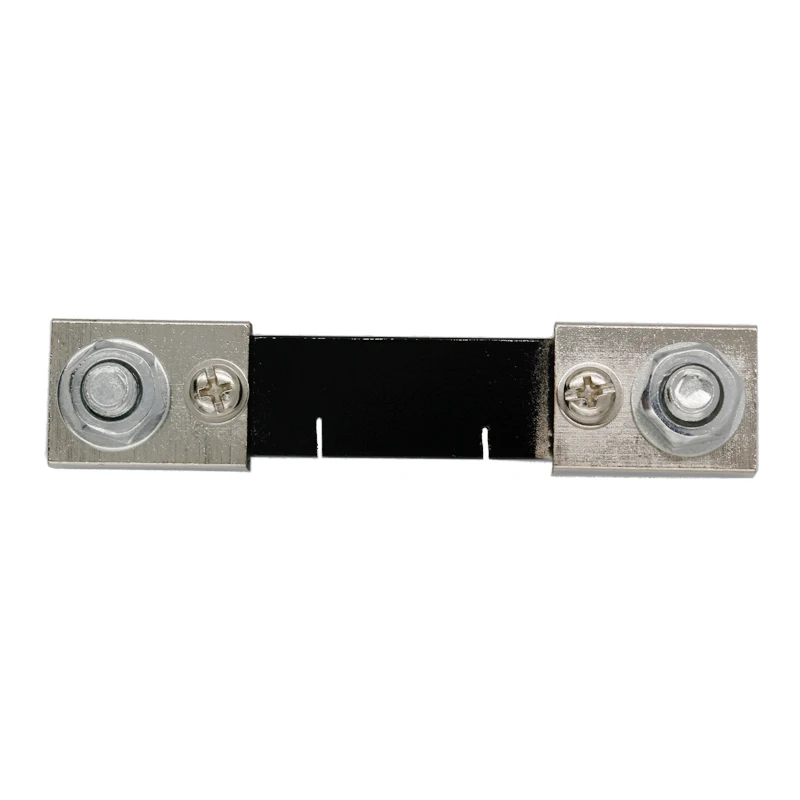

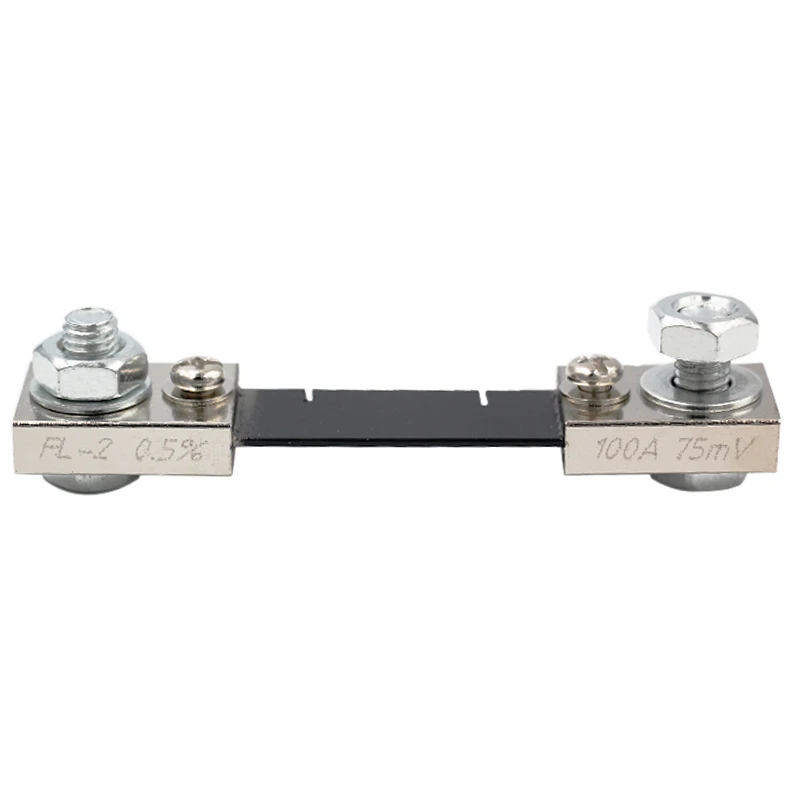

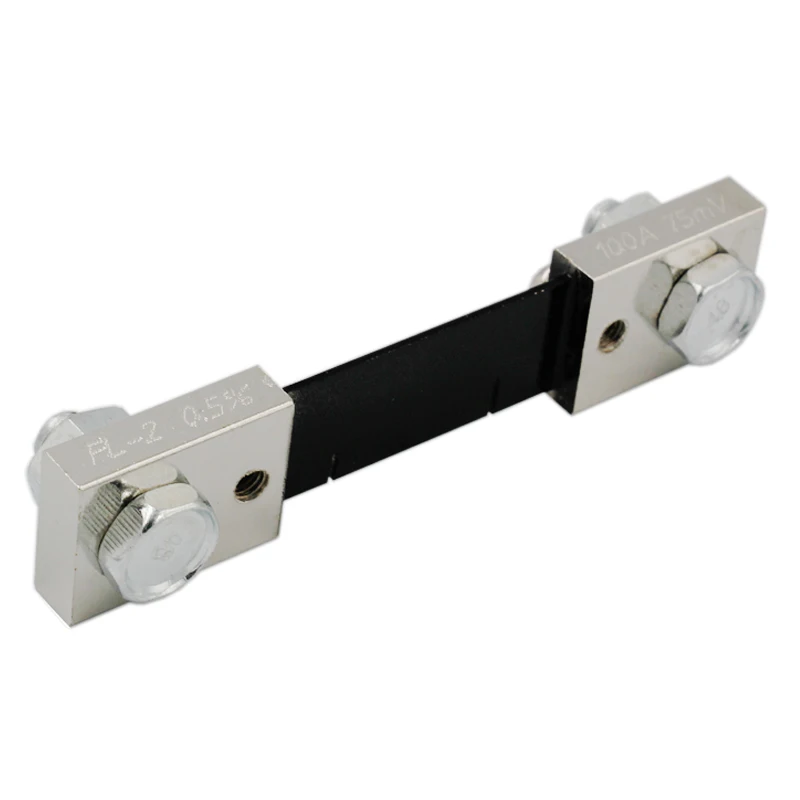

⑦Shunt

Пожалуйста, убедитесь, что проводка правильная в строгом соответствии с схемой проводки.

Используя изолированный ПитаниеДля питания может иметь разный метраж,

Два источника питания должны быть изолированы и не иметь никаких соединений между ними. Напряжение изолированного источника питания должно быть меньше 60 в

Использование системы для питания счетчика

Черный тонкий провод ничего не соединяет, и вы должны использовать изолятор обернуть его, чтобы избежать короткого замыкания.

С помощью DC-DC преобразователя для измерения мощности

Черный тонкий провод ничего не соединяет, и вы должны использовать изолятор обернуть его, чтобы избежать короткого замыкания. DC-DC конвертер должен быть общей катодной структурой.
