Аналоговый преобразователь ШИМ в напряжения/параметры частоты от 0% 100% до 0 10 В/от

PWM для Напряжение модуль

(PWM-модуль преобразователя Напряжения 0%-100% до 0-10 В для PLC MCU цифровой аналоговый сигнал PWM Adjustabl преобразователь силовой модуль)

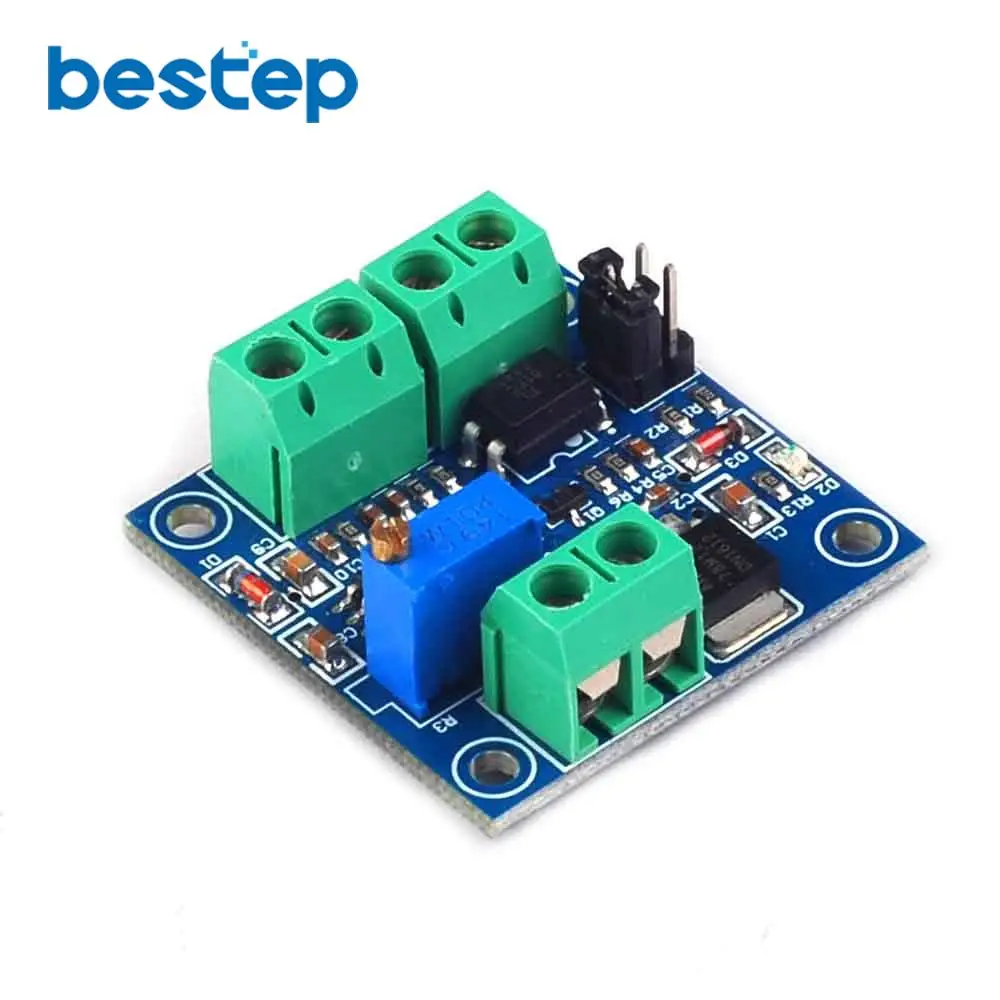

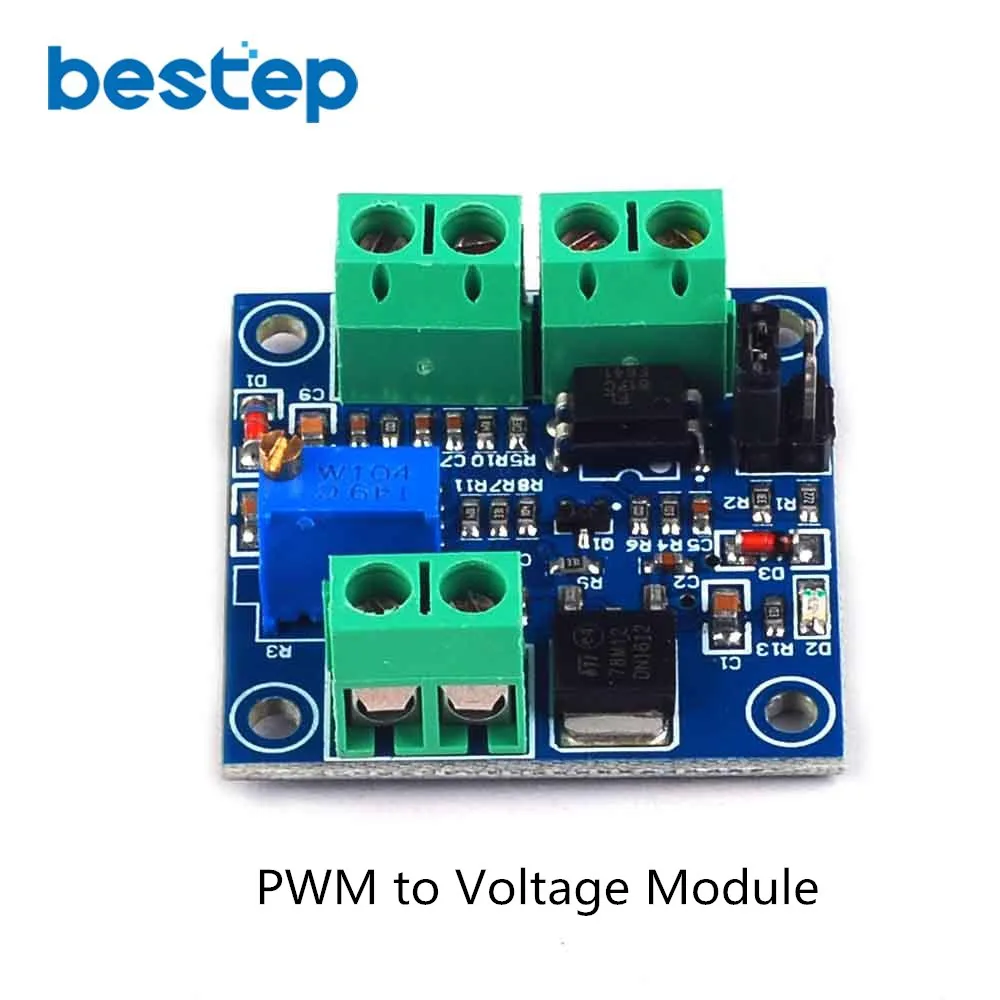

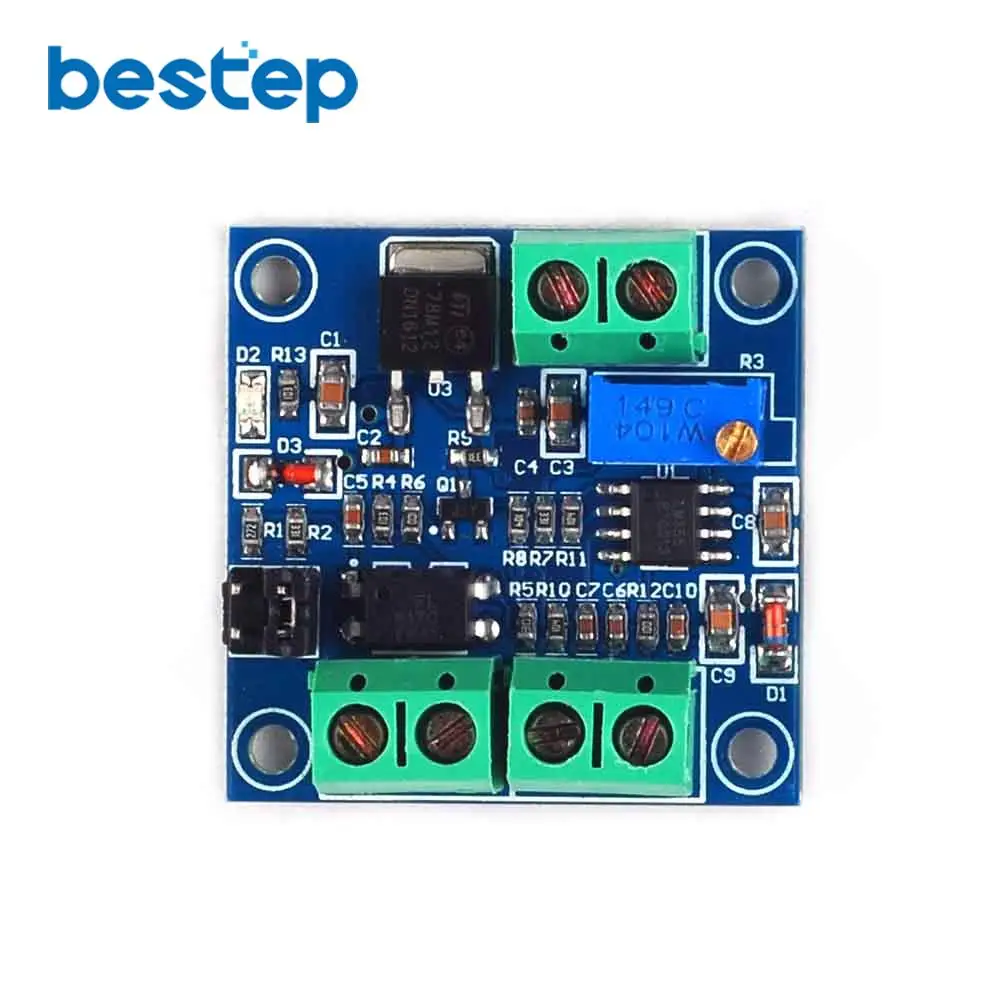

Модуль напряжения передачи PWM LC-LM358-PWM2V преобразует цифровые сигналы PWM в аналоговые сигналы от 0 до 10 в.
Может использоваться в качестве переключателя интерфейса сигнала для ПЛК или других промышленных плат управления. Выходное напряжение регулируется регулировкой коэффициента мощности ШИМ. Модули небольшого размера и просты в использовании в разных местах.

2. Особенности:

1>. MCU с встроенными технологиями

2>. Простота в эксплуатации, тонкая настройка потенциометром

3>. Выберите диапазон входного уровня сигнала PWM через короткое замыкание

4>. Модуль меньше, прост в переноске и использовании

3. Параметры:

1>. Рабочее напряжение: 12 В-30 В постоянного тока; (> 100 мА)

2>. Частота приемника ШИМ: 1 кГц-3 кГц

3>. Диапазон входного уровня сигнала PWM:

Пиковое значение 4,5 V до 10V уровня. Короткая крышка устанавливается в '5V'. Этот уровень используется для нормального контроллера или 5V MCU

Пик 12 В до 24 В, поэтому вставляется в 24 В. Короткая крышка устанавливается в '24V'. Этот уровень используется для нормального контроллера PLC

4>. Диапазон преобразования: 0%-100% ШИМ до 0-10 в

5>. Допустимая погрешность: 5%

4. Аппаратный интерфейс:

5. Инструкции по эксплуатации:

После включения питания, без входного сигнала, выход составляет 0 В, поэтому только вход может выводиться.
В первый раз, когда мощность включена, лучше всего сделать калибровку отладки: входной сигнал коэффициента мощности 50% к PWM/GND и отрегулировать относительную амплитудную короткую крышку. Частота-1 кГц-3 кГц, измеренный VOUT и GND с мультиметром, и он отобразит 5 В. Настройте потенциометр, чтобы убедиться, что дисплей 5,00 в на мультиметре. Это откалибрует ваш импульсный сигнал к этому модулю.
При изменении частоты соответствие может быть смещено и необходимо повторно откалибровать.
Выходное напряжение может регулироваться путем регулировки коэффициента нагрузки.
Точность может контролироваться путем регулировки потенциометра.

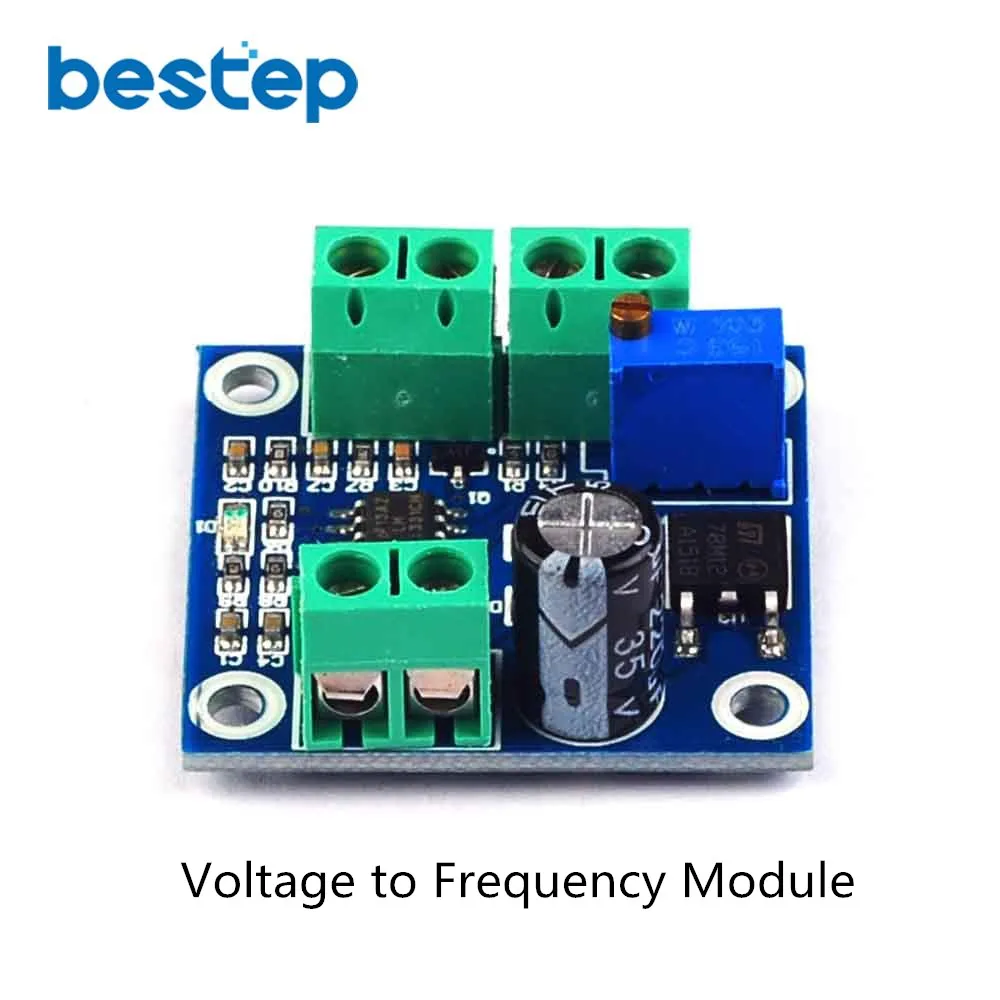

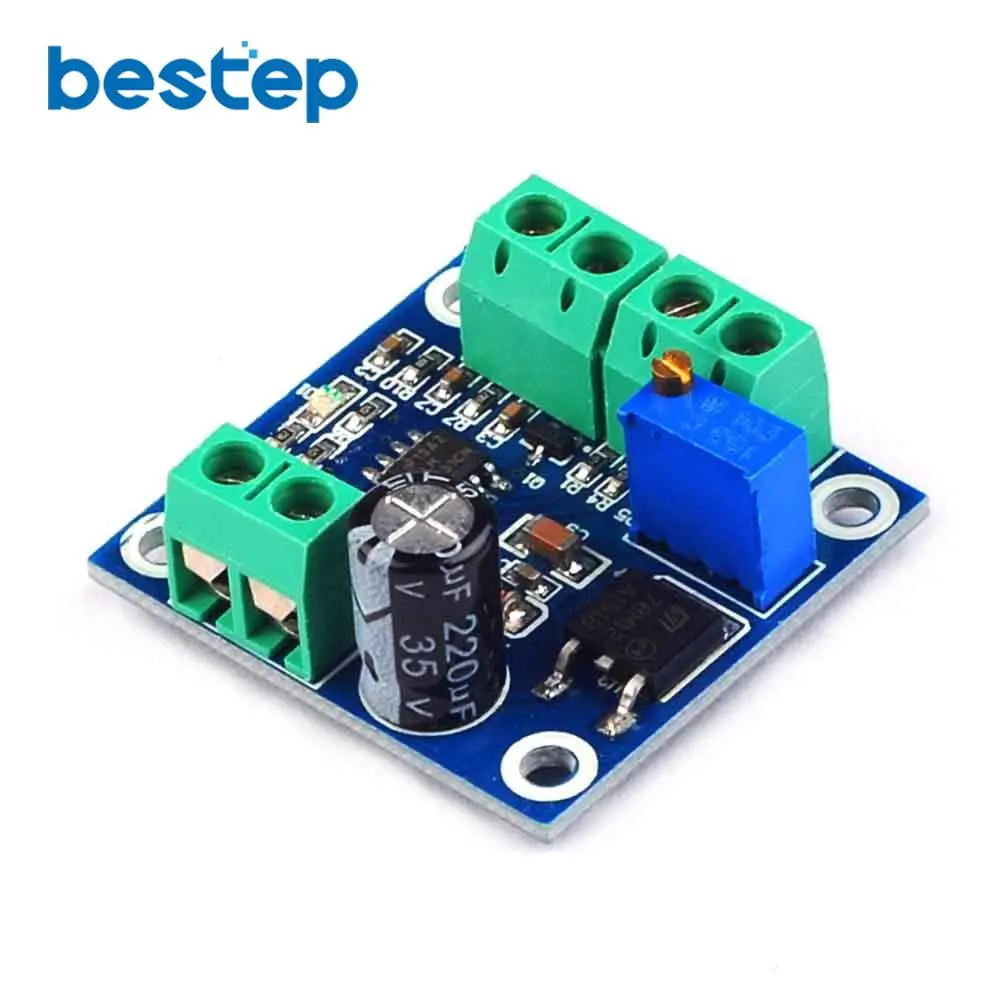

Напряжение частоты модуль

(Преобразователь напряжения частоты 0-1 кГц в 0-10 в цифровой в аналоговый преобразователь напряжения модуль преобразования частоты в напряжение)

Обзор: материнская плата
Модуль напряжения на частоту LM331_V2F-это модуль, который может генерировать различные частоты в зависимости от входного напряжения. Он способен преобразовывать напряжение 0-10 В в Частотный импульсный сигнал 0-10 кГц.

Особенности:
1. Входное напряжение, выходной Частотный сигнал.
2. Выходной сигнал может быть точно настроен, и потенциометр может быть отрегулирован для калибровки соответствия между напряжением и частотой.
3. Выход этого модуля может быть поставлен к драйверу для импульсного сигнала. Он должен быть подключен к драйверу для общего анодного соединения. Соответствующая проводка OC-OUT: PUL-или PUL12-30V, подключенный к драйверу: PUL + или общий терминал + 5 В, подключенный к драйверу (при включении 12 В, необходимо установить резистор 330R. При питании 13-24 В необходимо установить резистор 2,7 K для ограничения тока)

Технические параметры:
Рабочее напряжение: 13,5 V-30V.
Диапазон входного управляемого напряжения: 0-10 В.
Диапазон выходной частоты: 0-10 кГц.

Существует два вида подключения:
VCC: рабочий источник питания.
GND: мощность заземления.
В +: входное напряжение.
IN-: вход заземления.
OCOUT: выходной порт коллектора сигнала (Используйте этот выходной порт, когда он оснащен драйвером).
Выход: выходной порт частоты (общий выходной порт частоты).
Два независимых выхода, OC-OUT NPN и FREQ-OUT выходная мощность IC. Общий катодный конец сочетается с отрицательным GND источника питания. Когда общая проводка анода используется с источником питания, когда общая проводка анода составляет 13-24 В, необходимо подсоединить резистор 2.7KR, а общая проводка анода-источник питания 12 В. Для крепления резистора 330R.

Инструкции по уходу за изделием
Импульсный сигнал частоты подключен к F, и есть соответствующий выход напряжения на клемме VOUT.
Входное и выходное Соответствие:
1 В = 1 кГц
10 В = 10 кГц
Если при использовании есть отклонение в соответствии, вы можете настроить потенциометр на плате для калибровки.
