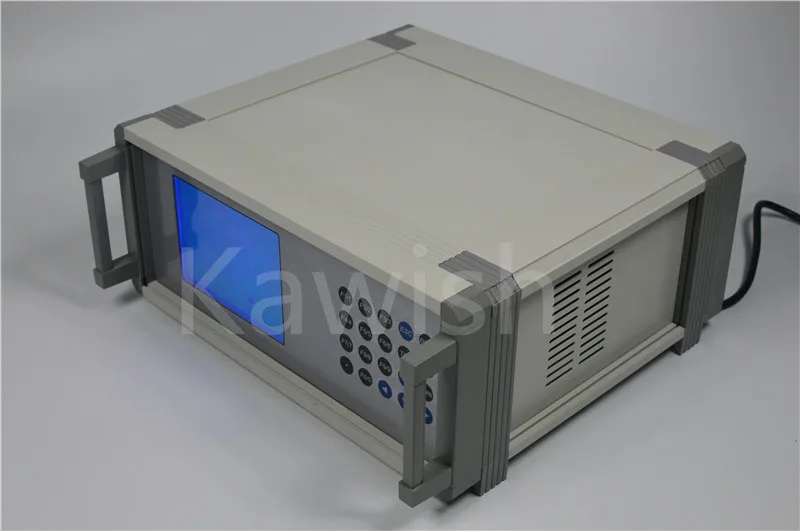

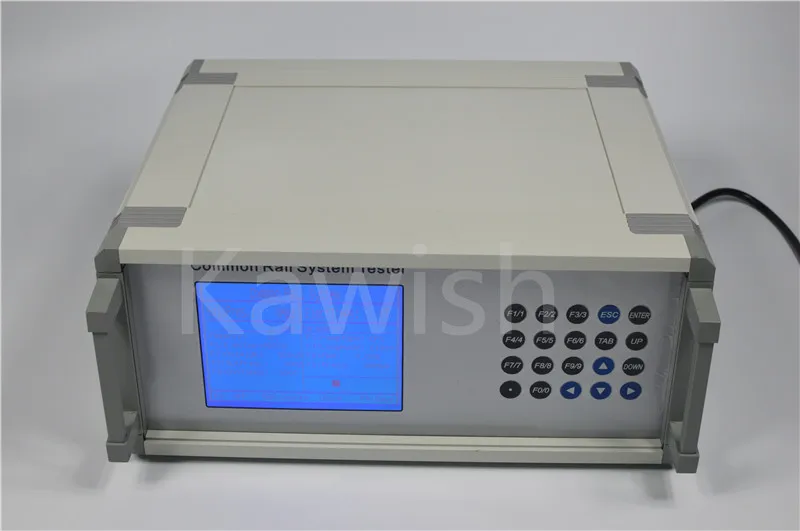

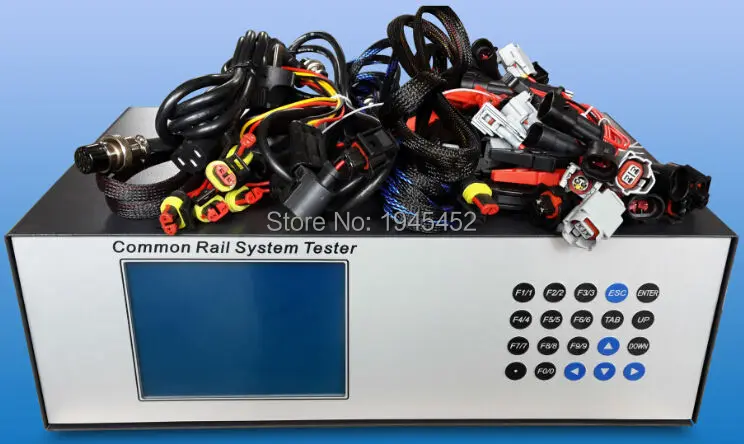

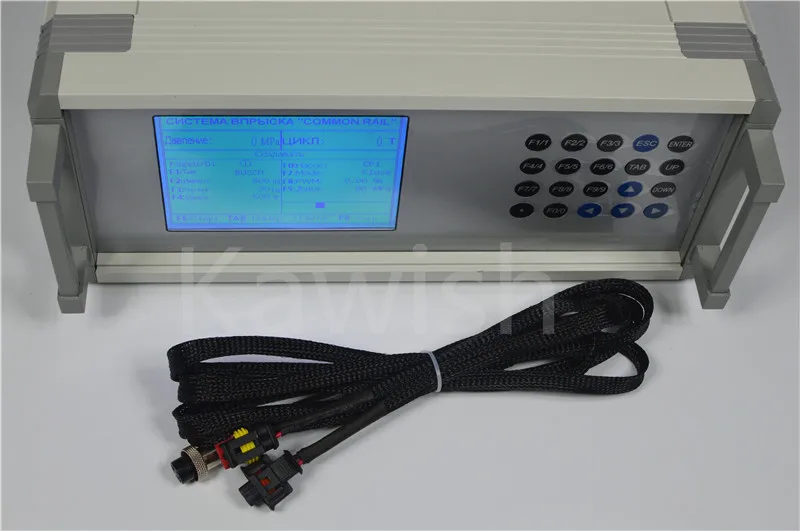

Тестер системы Common Rail CRS300

> Технические характеристики:

Тестер CRS300 используется для тестирования форсунок Bossch,Densso,Delphii,Siemenss common rail и Bossch,Densso,Delphii,Siemenss насосов. Моделирование ECU для пользователя, чтобы задать параметры впрыска, сигналы, реагирующие на давление, ток, датчики, скорость и так далее, является хорошей машиной для вас для ремонта системы common rail.

> Функции и функции:

1. Может проверить инжектор и насос common rail.

2. Импульсный инжектор и счетное управление

3. Контроль насоса scv

4. Дисплей давления топливной рейки, контроль датчика давления

5. Множество параметров впрыска

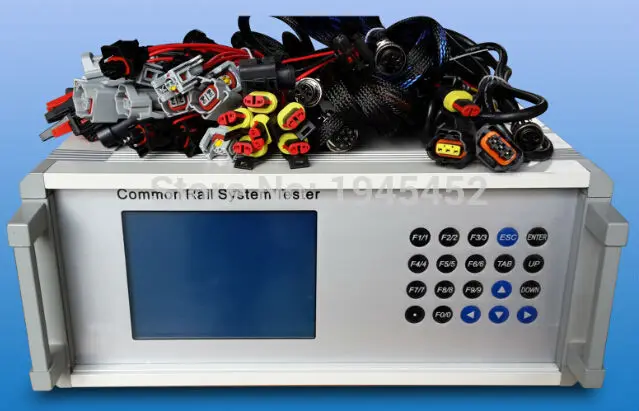

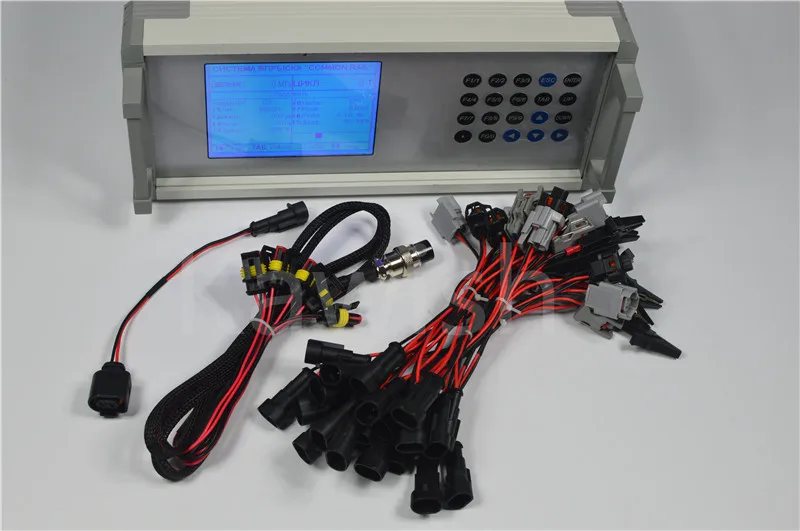

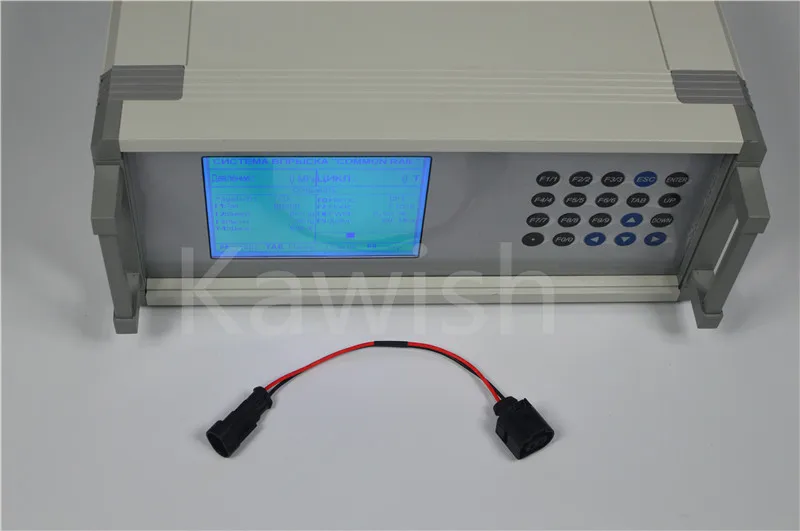

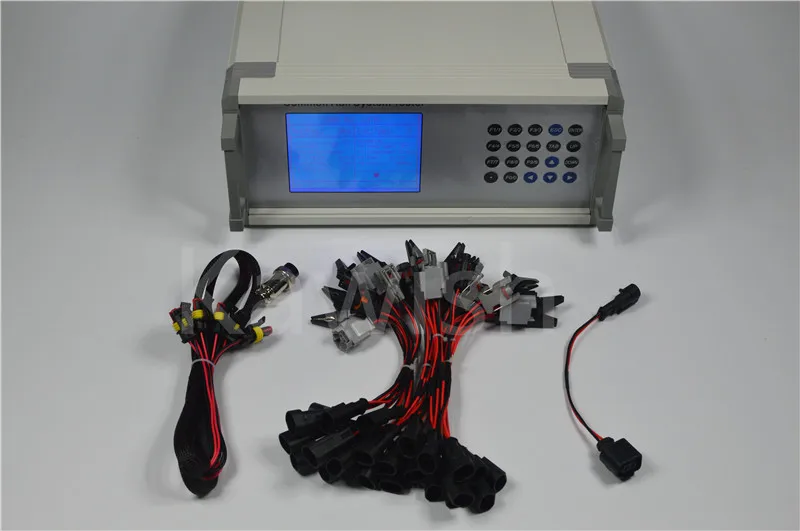

6. Полный ассортимент аксессуаров, линии и разъемы

7. Китайский, английский и русский языки

> Технические параметры:

Русский язык меню

Меню на английском языке

Ключ

PID paraset

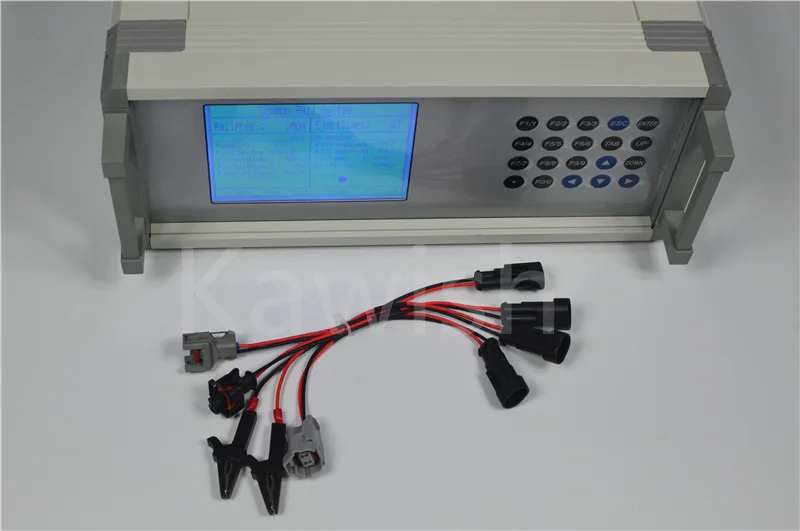

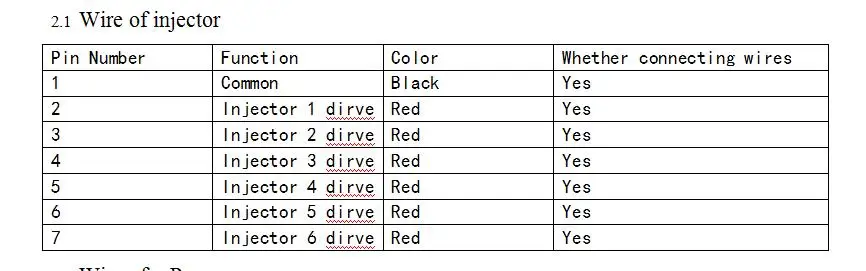

Кабель для инжектора группы 6  (Для bossch ,densso,delphii и piezo, Alligator clip)

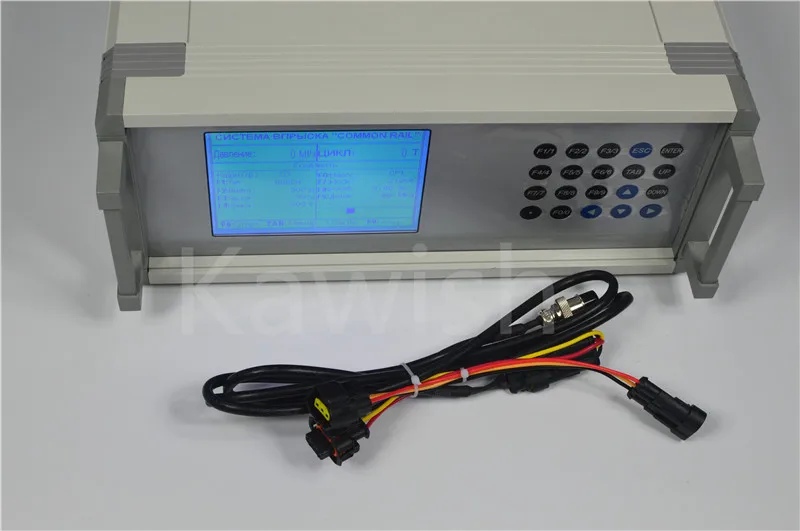

Common rail насос кабель

Рассчитывать кабель

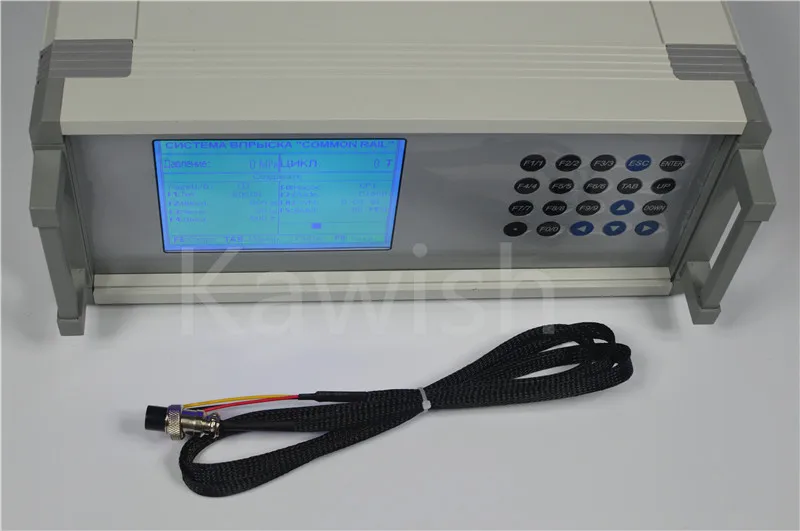

Кабель давления common rail (bossch ,densso)

Как использовать?

3,1 Базовая Управление

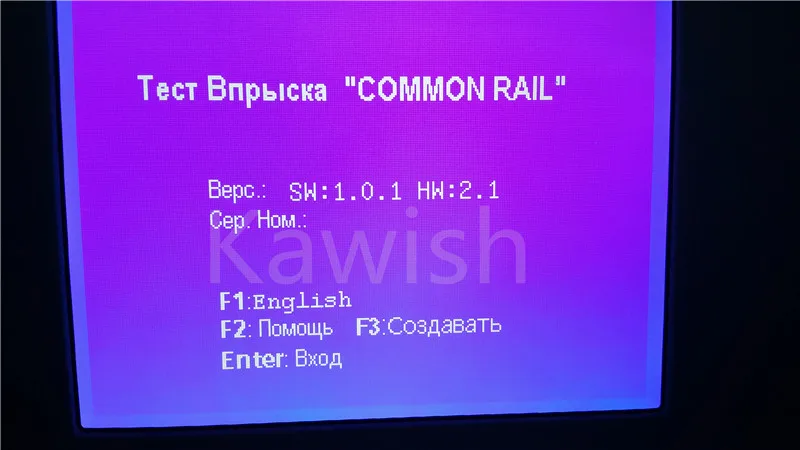

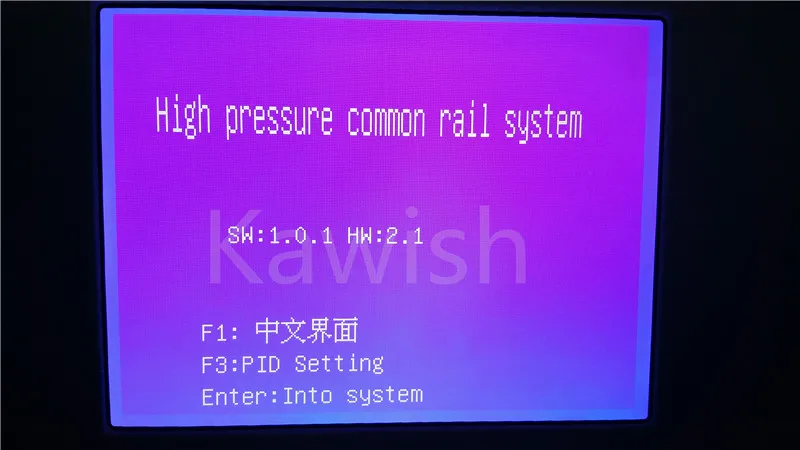

1, Мощность на заставка отображает следующее:

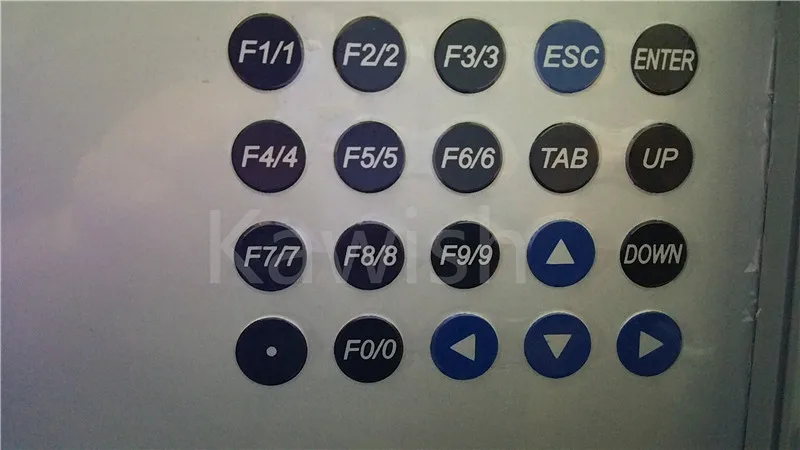

Нажмите функциональную кнопку, чтобы задать соответствующие параметры, стрелку влево и вправо, чтобы перемещать стрелку вверх и вниз, чтобы изменить значение, когда вы модифицируете параметр, тестовая страничка внизу правого угла diamond является твердой, установка закончена, нажмите Enter, чтобы подтвердить, алмаз становится полым.

F1 переключение на китайский, английский и русский язык;

Настройки F3 PID;

Для ввода тестовой страницы,

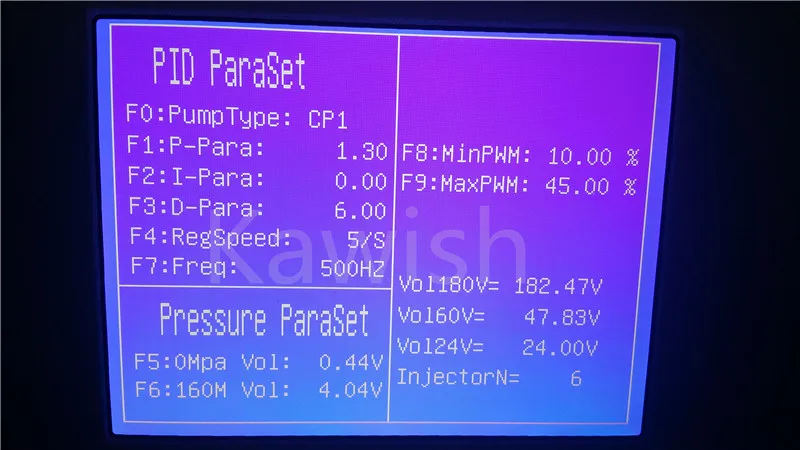

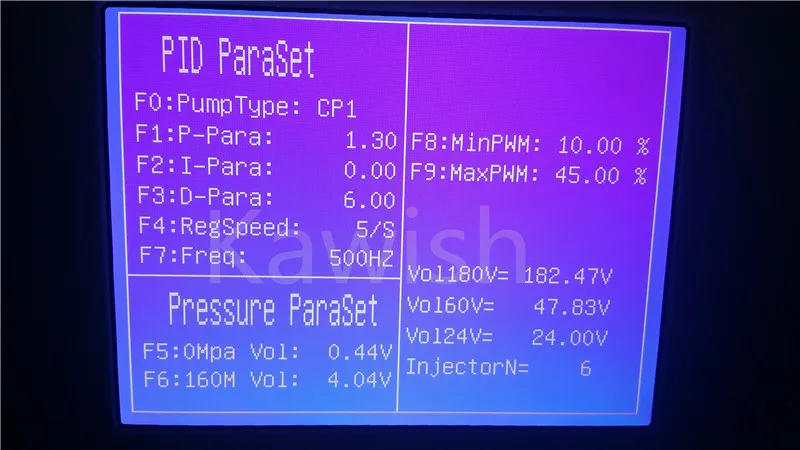

2. Нажмите на кнопку F3, чтобы открыть настройку

Раздельная настройка параметров PID/комплект датчика давления/две части

Параметры PID:

F0: Выберите насос common rail, соответствующее изменение значений параметров PID;

F1: Установите значение масштаба, эталонное значение: 0,5;

F2: Установите интегральное значение, Справочное значение: 0;

F3: Установите дифференциал, Справочное значение: 6;

Датчик давления предусмотрен:

F5: нулевое значение, датчики BOsSCH: 0,44, датчик Densso: 1,04

F6: Полноразмерное значение, датчики BOSSCH: 4,04, датчик Densso: 3,65

Указанные выше значения представляют собой справочные значения, которые могут быть установлены в соответствии с реальной ситуацией.

Нажмите ESC, чтобы вернуться к основному интерфейсу.

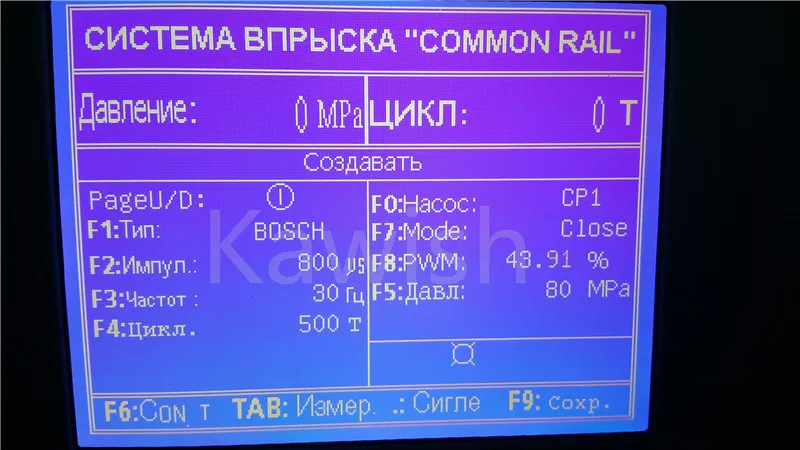

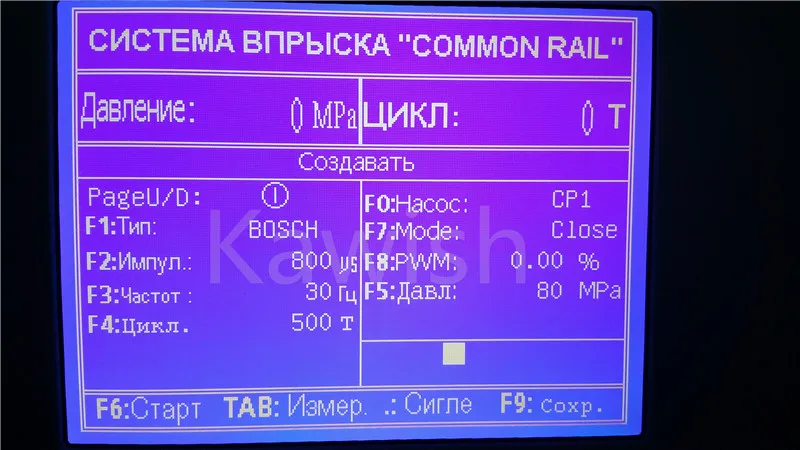

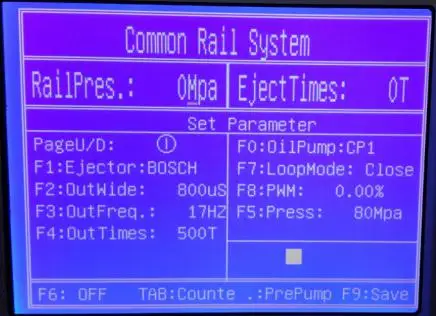

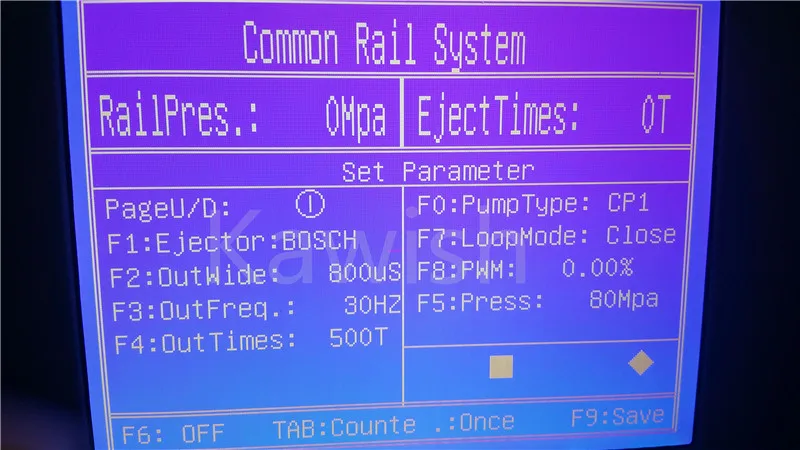

3, нажмите ENTER to test page:

PageU / D: выберите список параметров, вы можете сохранить 10 групп данных;

F1: Выберите инжекторы, постоянно нажмите F1, чтобы выбрать BOsSCH / DENsSO / DELPhHI / PIZEO / DENSsO80 четыре вида, PIZEO для дополнительных функций;

F2: Установите ширину импульса, укажите номер или стрелку вверх и вниз, чтобы выбрать,

Диапазон установки 0 ~ 3000uS;

F3: Установите частоту, укажите номер или стрелку вверх и вниз, чтобы выбрать,

Диапазон установки 1-30 Гц;

F4: Установите подсчет количества раз, укажите номер или выберите стрелку вверх и вниз,

Диапазон установки 0 ~ 65000T;

F6: начать тестирование и остановить тест, непрерывное нажатие F6, чтобы выбрать;

Примечание: Перед запуском теста, вам необходимо проверить:

1. Установите параметры типа насоса/режима управления/настройки давления;

2, начальное значение текущего ШИМ;

3, контроллер значения скорости тока;

4, подача масла и масла для формирования устойчивой циркуляции;

Вкладка: запуск и остановка подсчета, непрерывное нажатие клавиши TAB, чтобы выбрать;

F0: Выберите модель насоса, постоянно нажмите F0, чтобы выбрать,

Поддерживаемые насосы: CP1, CP2, CP3, JER, HP3, HP4;

F7: Выберите режим управления, откройте петлю и замкнутый контур, нажмите и удерживайте кнопку F7, чтобы выбрать;

В режиме открытия петли нажмите вверх и вниз, чтобы изменить значение ШИМ,

В режиме замкнутого контура нажмите вверх и вниз, чтобы изменить значение давления,

F8: устанавливает начальное значение ШИМ,

Диапазон настроек от 0 до 100%;

F5: Установите значение давления,

Диапазон установки 0 ~ 160 МПа;

F9: сохраняют текущие параметры;

Динамическая Настройка: Нажмите кнопку запуска системы F6, вы можете динамически регулировать ширину/частоту/установить значение давления, следующим образом:

Arrowto «левый» и «Правый» регулирует значение ширины импульса;

Стрелка «Верхняя» и «нижняя» для регулировки значения частоты;

«PgUp» и «PgDn» для регулировки заданного значения давления или значения ШИМ.
