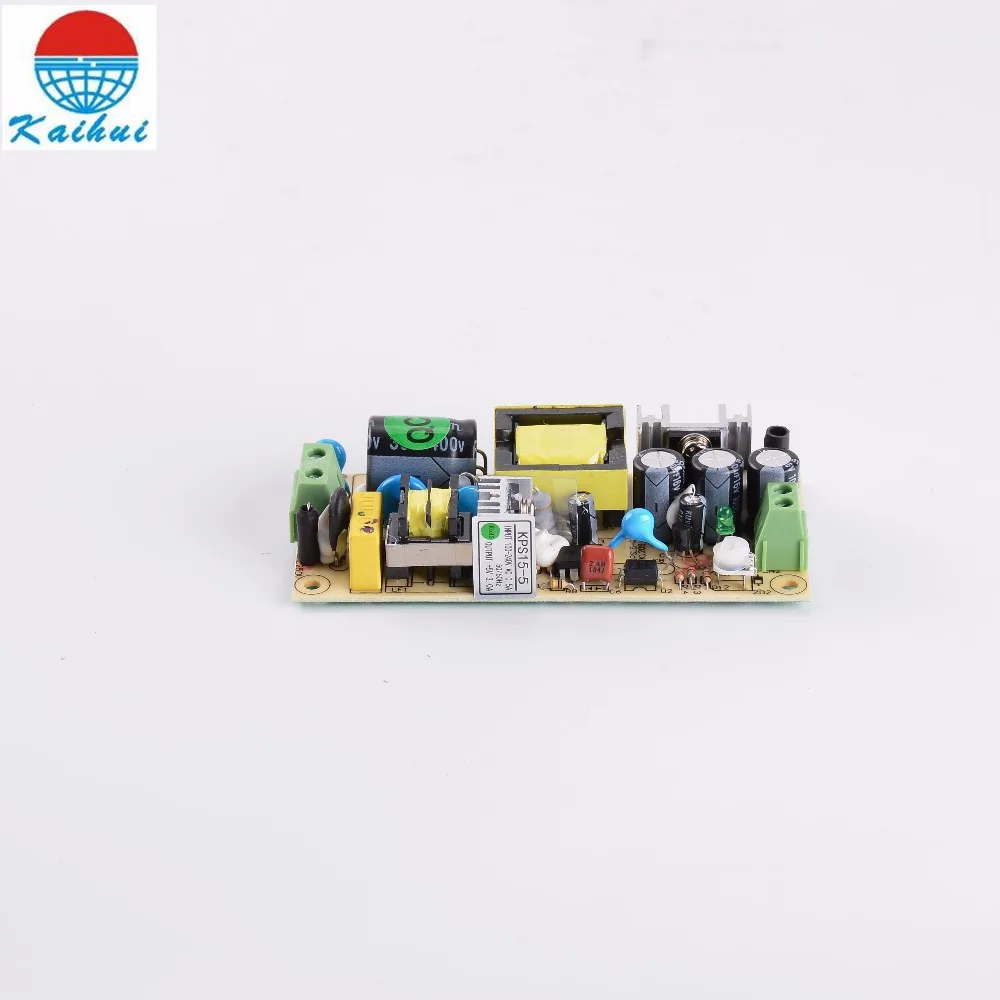

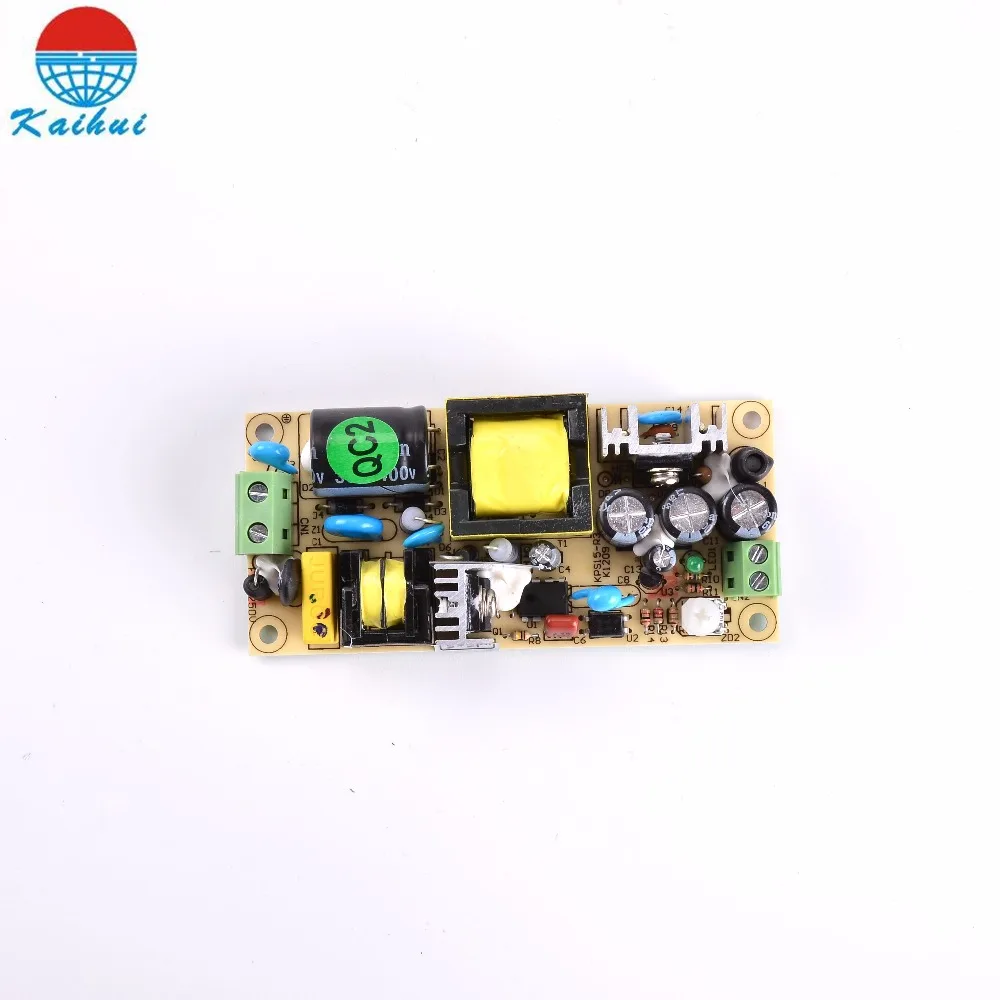

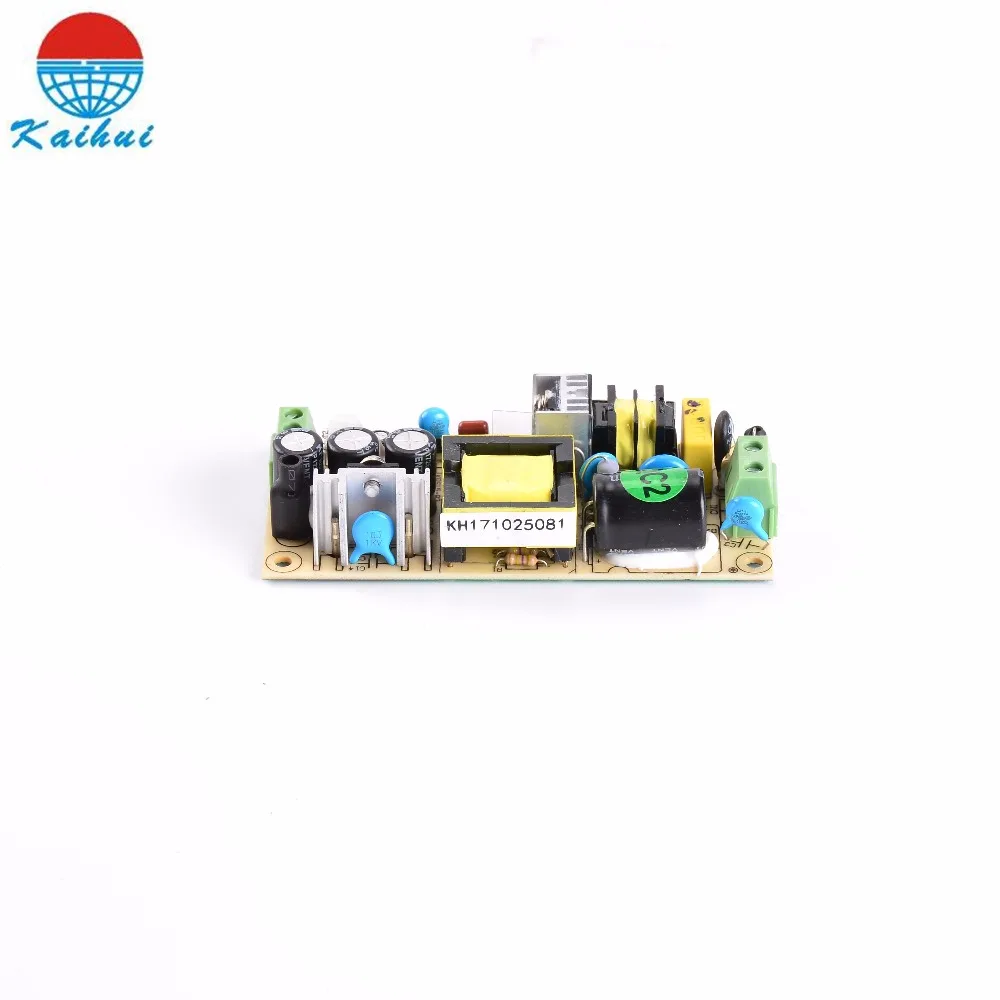

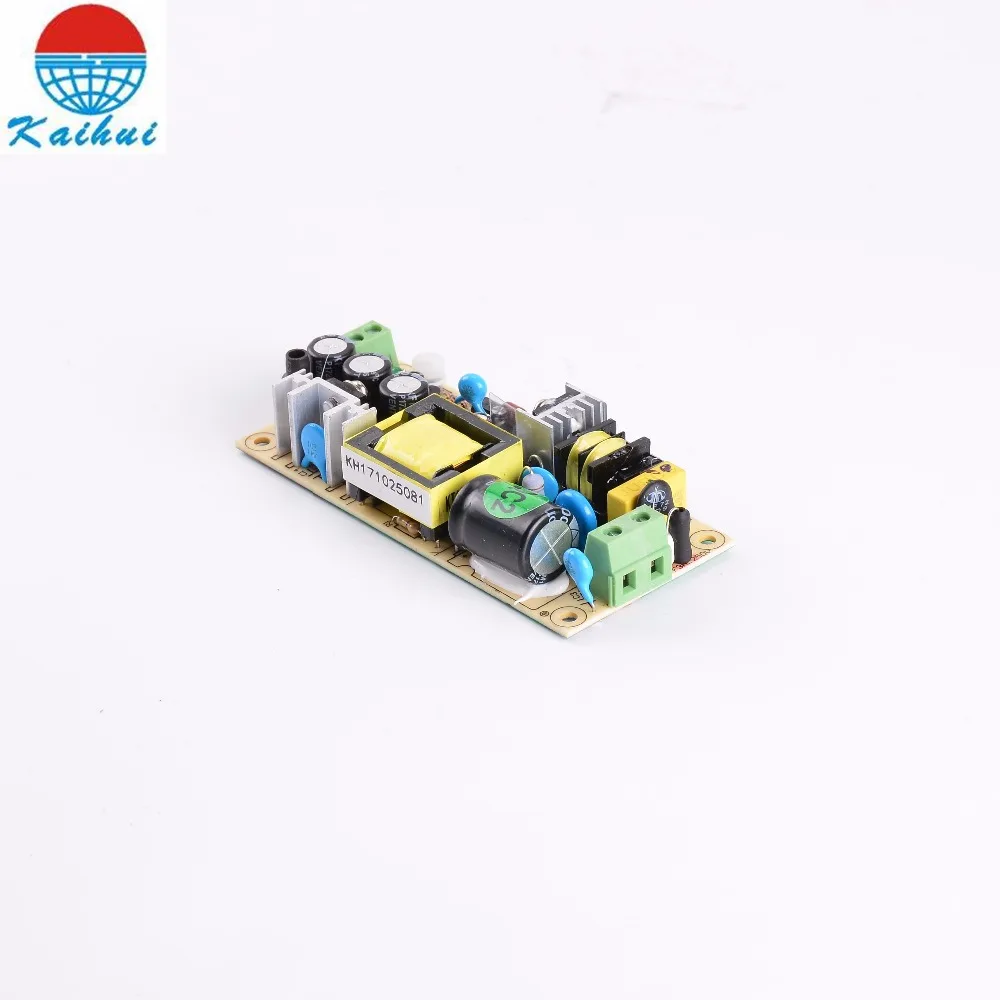

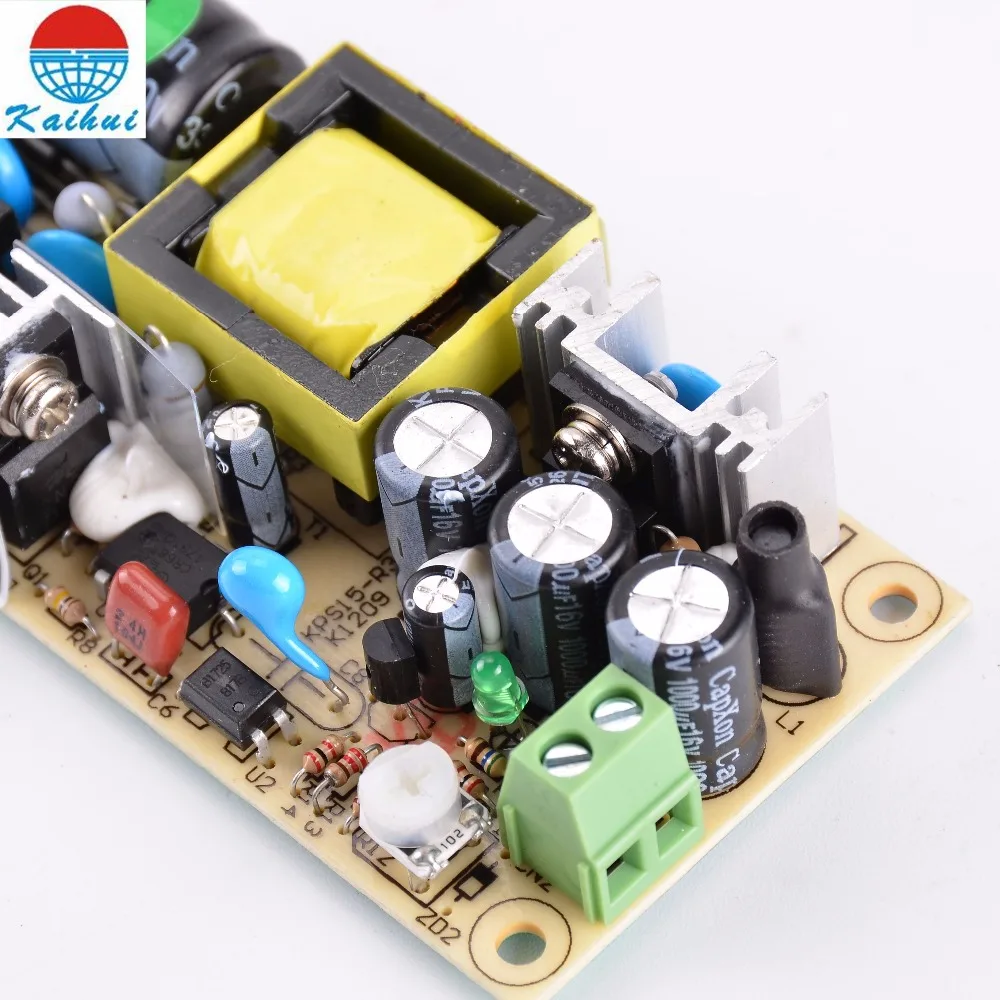

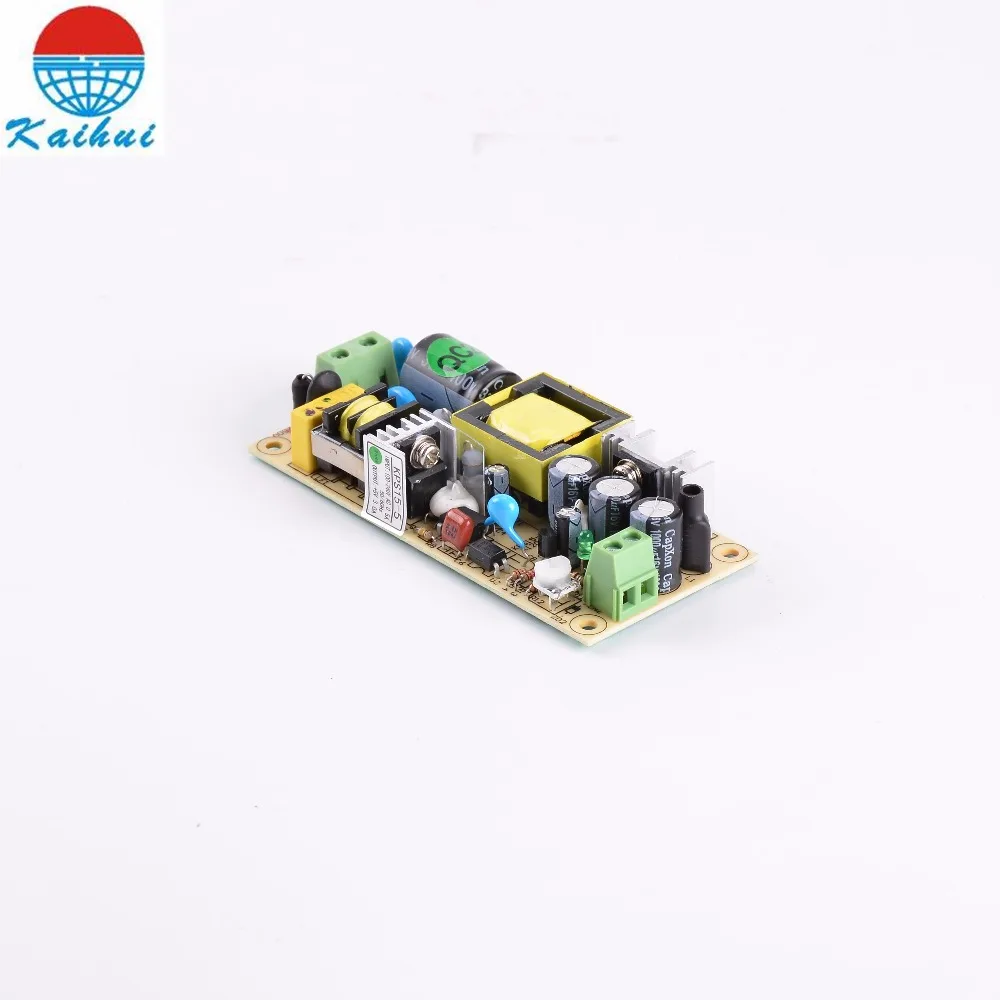

100 240VAC 50/60 Гц вход 5В 3A импульсный источник питания для светодиодных ламп SMPS 15W|switch

Особенности:

● Высокая эффективность, низкая температура;

● Включает фильтры, низкий уровень шума;

● Широкий диапазон входного напряжения переменного тока;

● Защита от короткого замыкания, перегрузки, перенапряжения.

Параметр

Номер товара.

Параметр

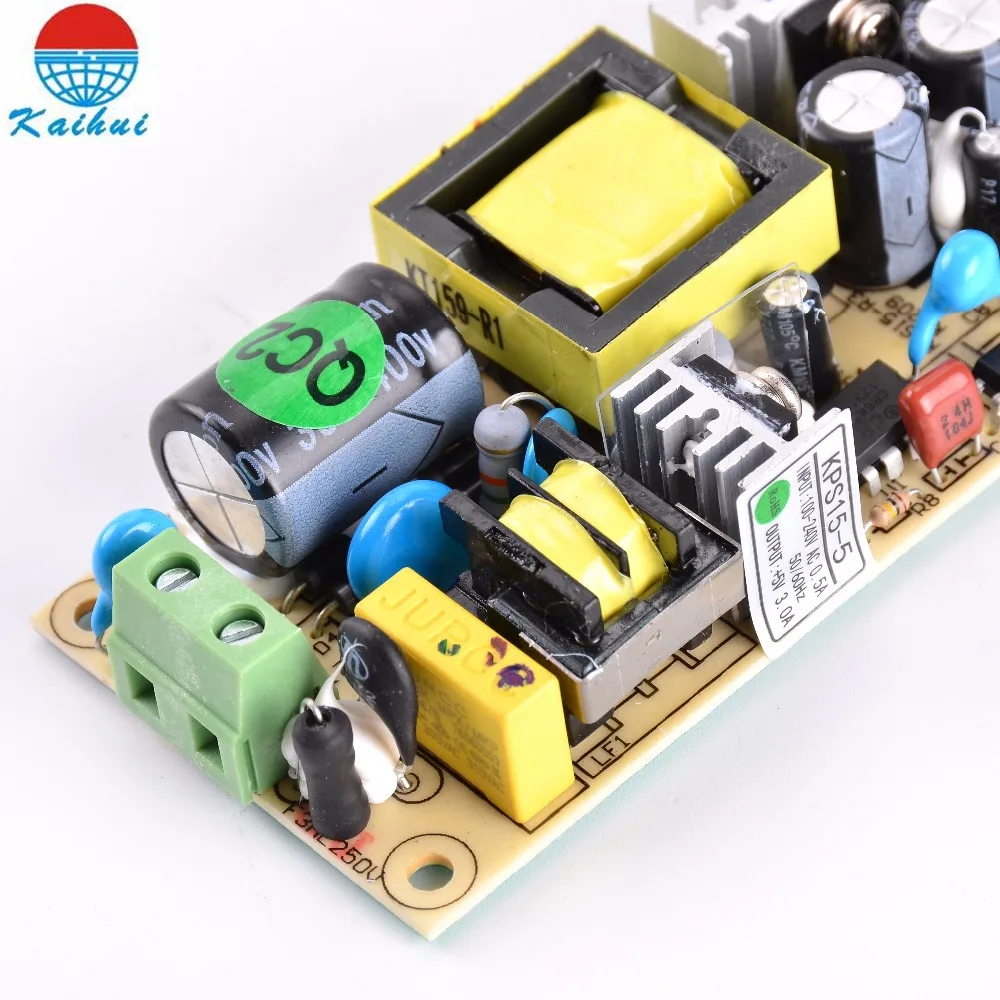

KPS15-5

KPS15-12

KPS15-15

KPS15-24

Выход

Выходное напряжение

+ 5 В

+ 12 В

+ 15 В

+ 24 В

Номинальный ток

3A

1.3A

1А

0.7A

Диапазон тока

0-3 А

0-1.3a

0-1 А

0-0.7a

Номинальная мощность

15 Вт

15,6 Вт

15 Вт

16,8 Вт

Пульсация

50mVp-p

100mVp-p

100mVp-p

120mVp-p

Регулируемый выходной диапазон

± 10%

Точность вывода

± 1%

Линейное регулирование

± 0.5%

Регулирование нагрузки

± 0.5%

Настройка, подъем, время сохранения

800 мс, 30 мс, 16 мс/115 В переменного тока 300 мс, 30 мс, 50 мс/230 В переменного тока

Вход

Диапазон входного напряжения

88 ~ 264 V AC, 100 ~ 370VDC

Входной ток

0.4A/115В 0.2A/230В

Входная частота

47 ~ 63 Гц

Эффективность

80%

84%

84%

85%

Пусковой ток

30A @ 230В

Ток утечки

<0.3ма @ 240 В

Защита

Защита от перегрузки

105 ~ 150%, Hiccup, автоматическое восстановление

Защита от короткого замыкания

Hiccup, автоматическое восстановление

Выходное перенапряжение

------

Перегрев. Защита

------

Прочие Функции

Окружающая среда

Рабочая температура., влажность

-10 ~ 50 ℃, 10 ~ 90% RH, без конденсации

Температура хранения., влажность

-20 ~ 85 ℃, 10 ~ 95% RH

Темп., дрейф

± 0.03%/℃ (0 ~ 50 ℃)

Вибрация

10 ~ 500 Гц, 2G 10 мин./1 цикл, период 60 мин. Каждая ось

Стандарты безопасности и EMC

Стандарты безопасности

GB4943, EN60950

Давление

I/P-O/P, I/P-FG: 1.5кв; O/P-FG: 0.5кв DC 1 мин.

Сопротивление изоляции

I/P-O/P, I/P-FG, O/P-FG: 500VDC/100 M Ом

Стандарты EMC

GB9254, EN55022 класс B

Другие

Размеры

101*46*20 мм

Вес

0,15 кг

Примечание

1. Все параметры 230VAC вход, номинальная нагрузка, температура окружающей среды 25 ℃, измеряется в условиях 70% влажности;

2. Точность: включает в себя настройку допуска, линейное регулирование, регулирование нагрузки и так далее;

3. Пульсация: 30 см длинные нити соединяют источник питания и нагрузку на загрузочную сторону и конденсатор 0,1u и 47u до 20 МГц осциллографа, измеренного на конце нагрузки;

4. Регулирование линии: при номинальной нагрузке входное напряжение меняется от низкого до высокого измерения;

5. Регулирование нагрузки: измеренная выходная нагрузка от 0 до 100% изменение нагрузки измеряется.
