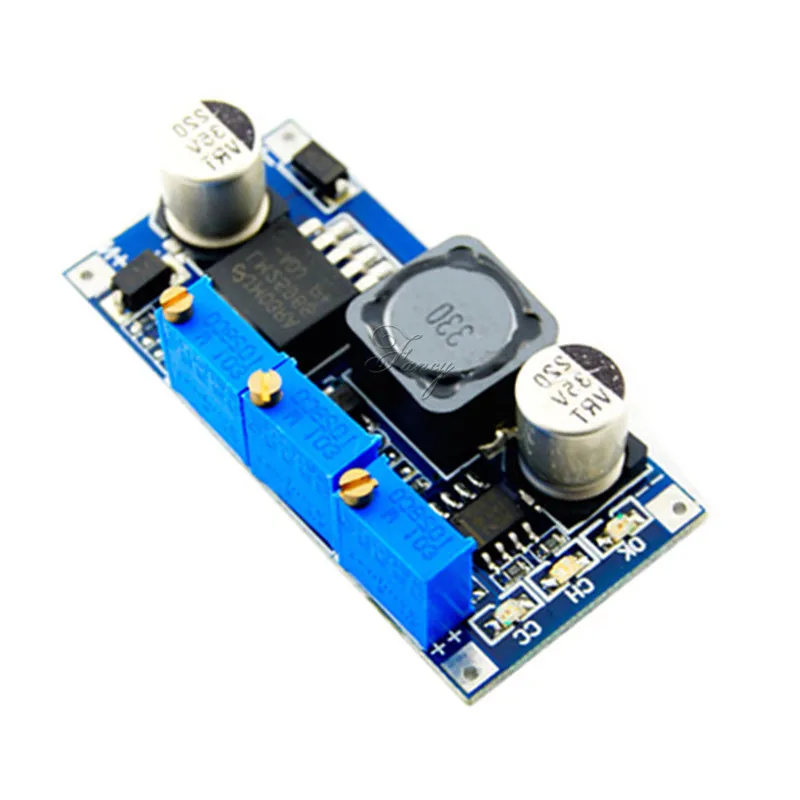

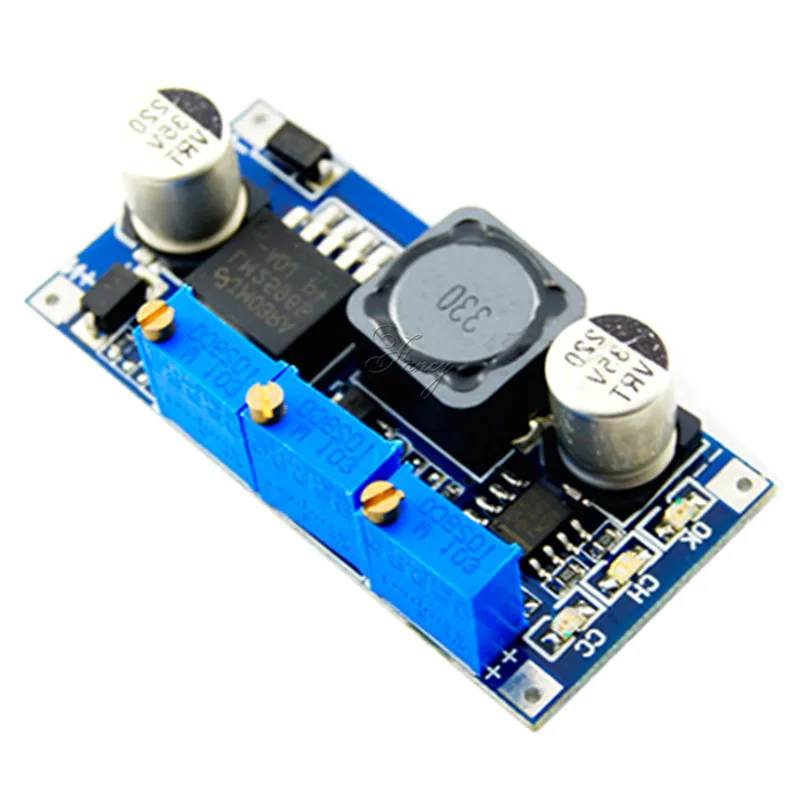

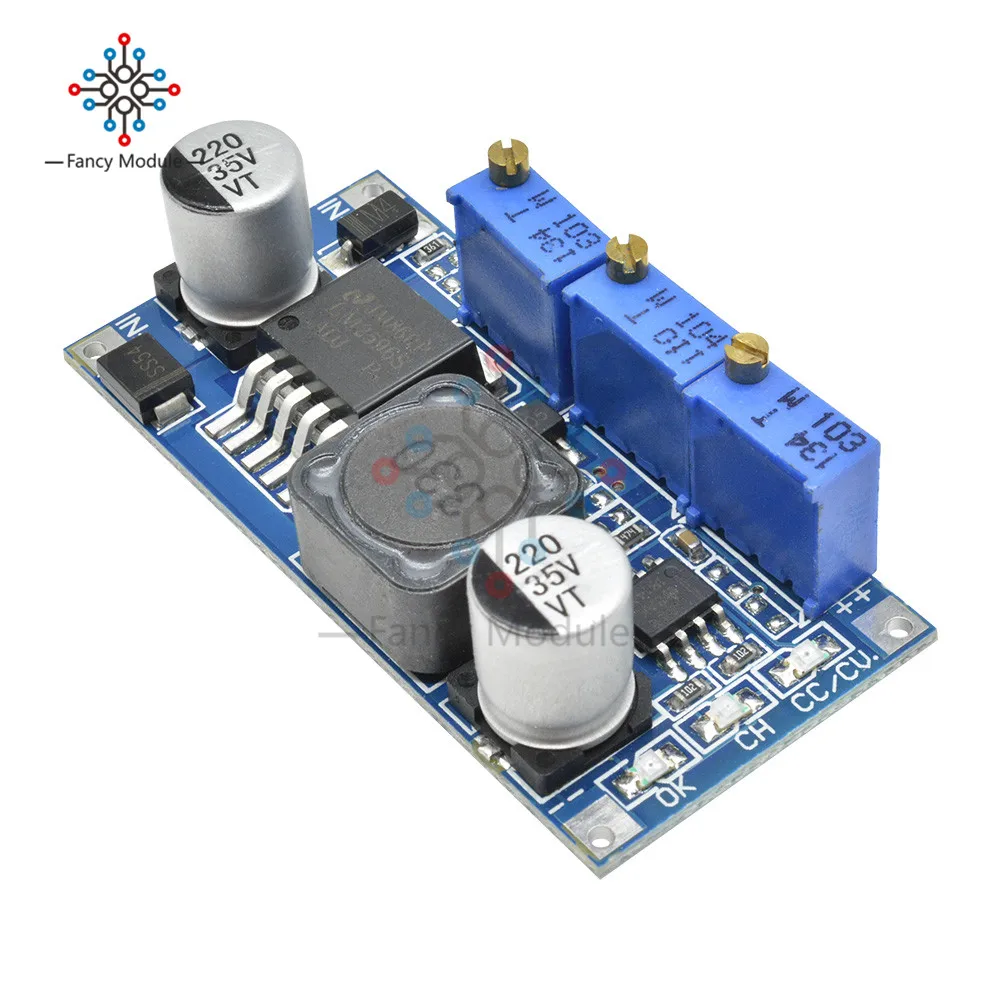

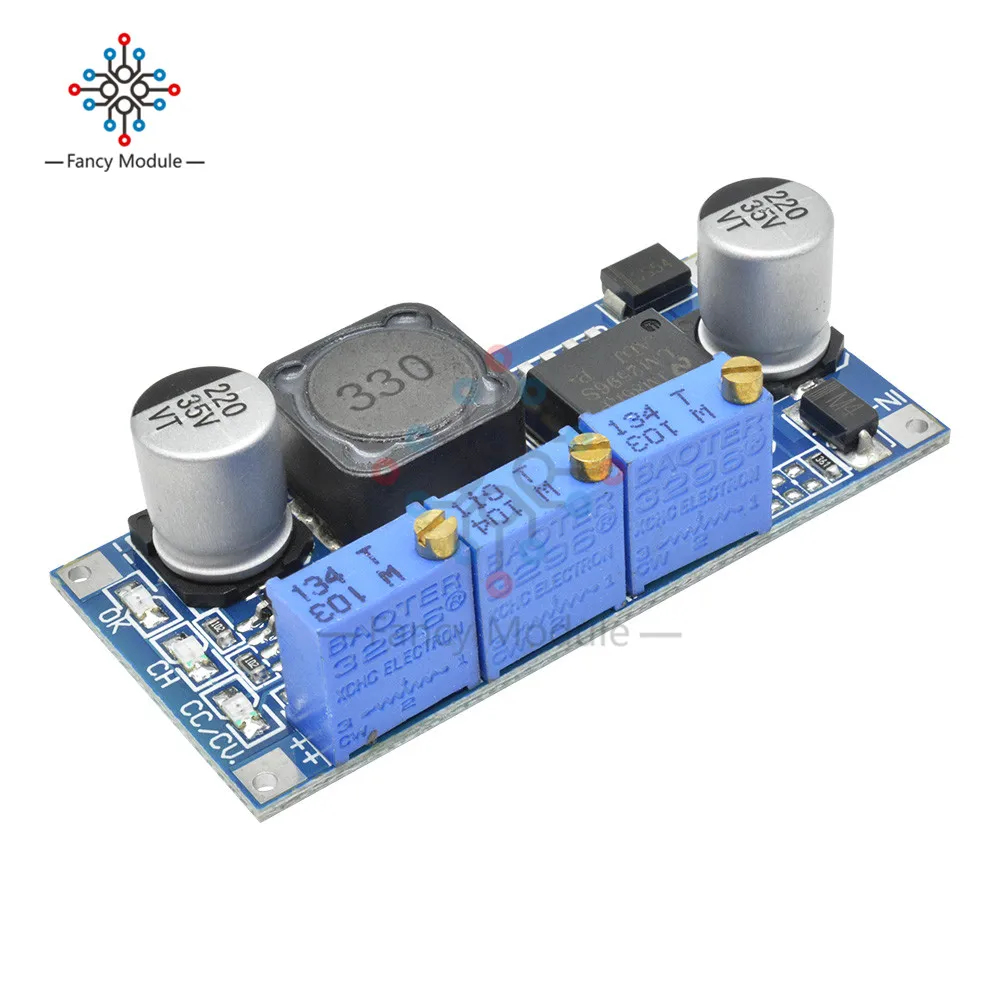

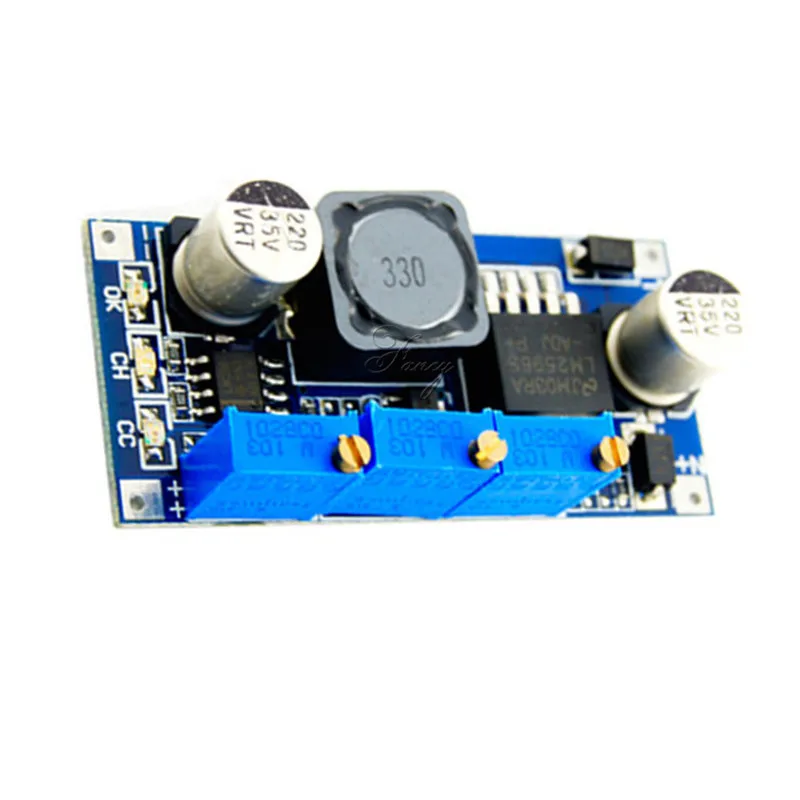

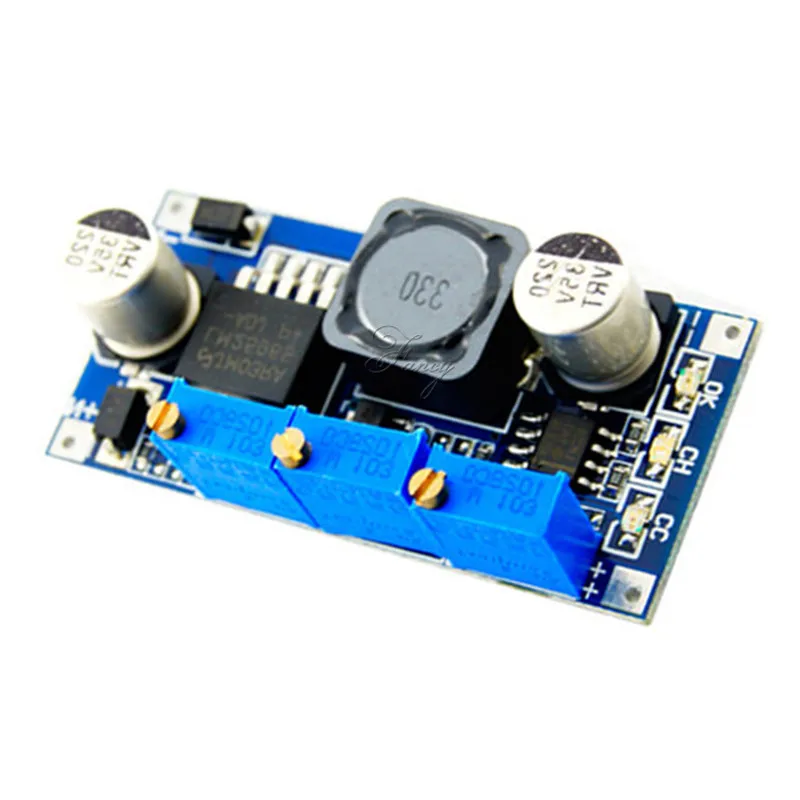

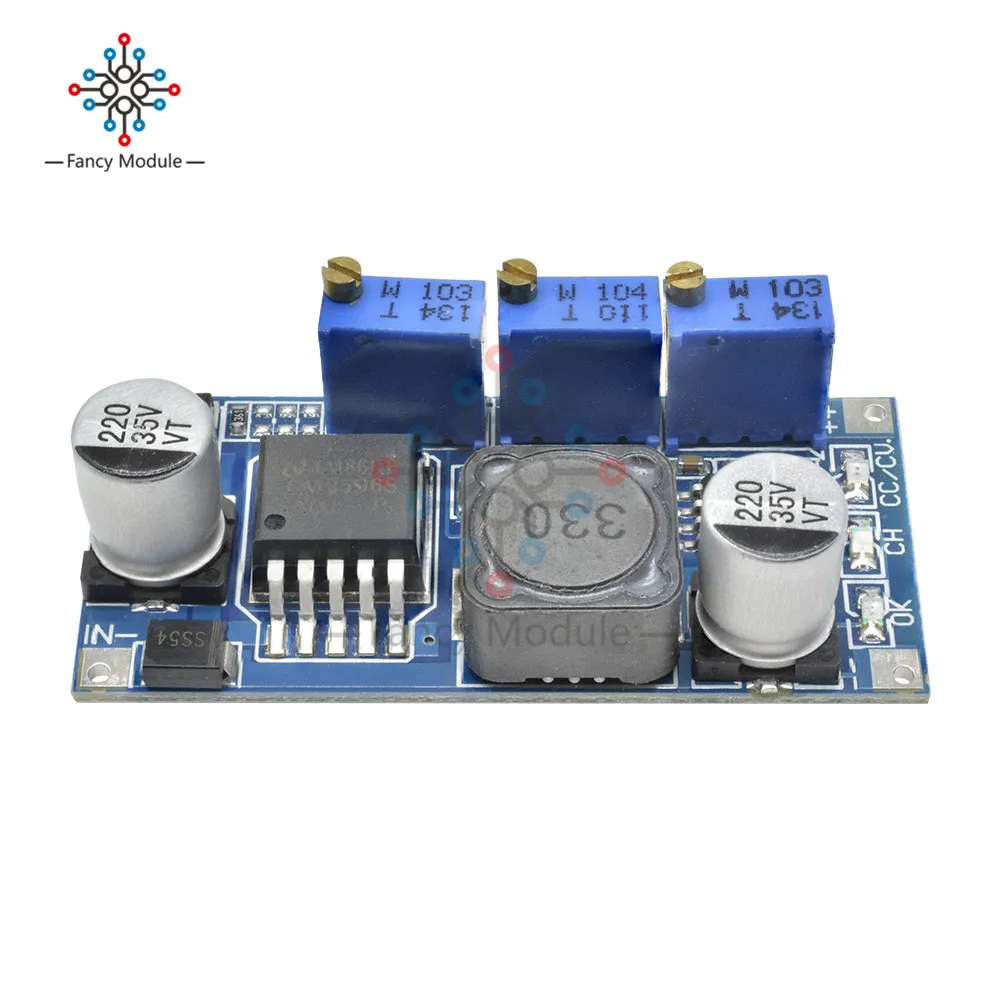

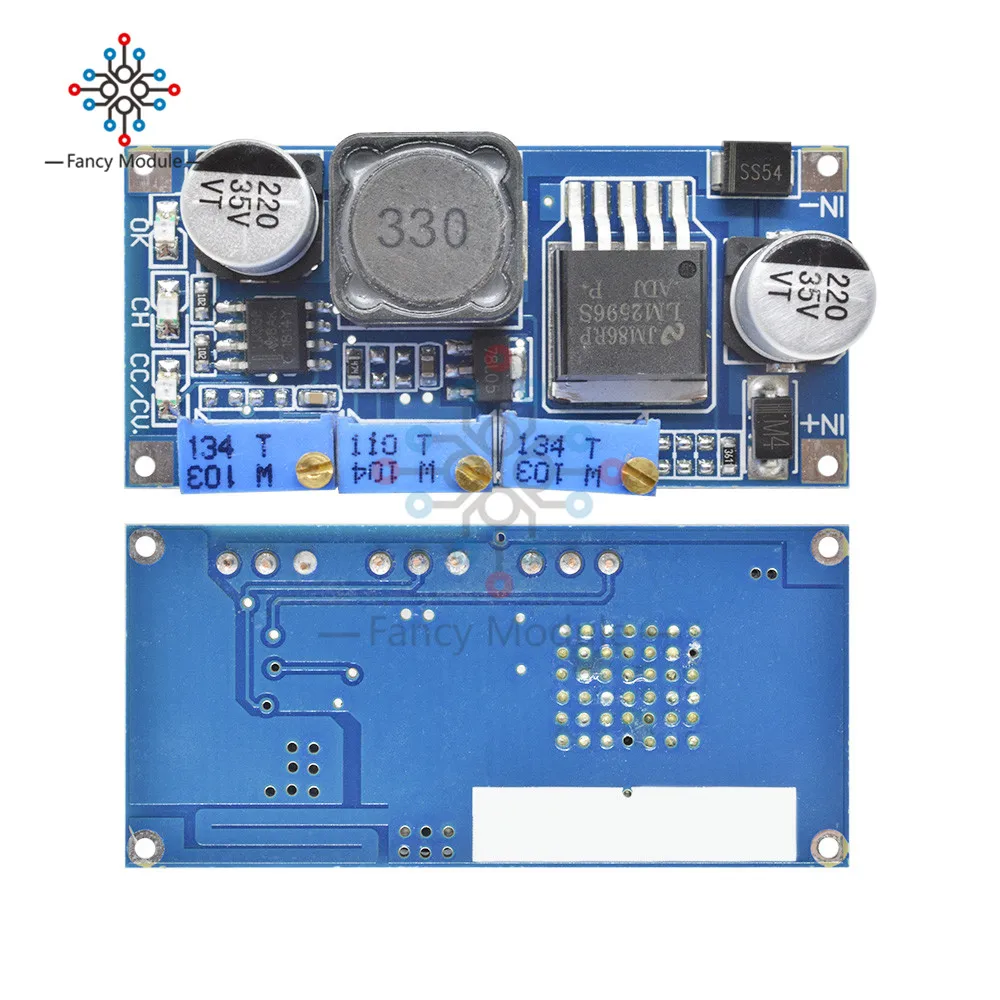

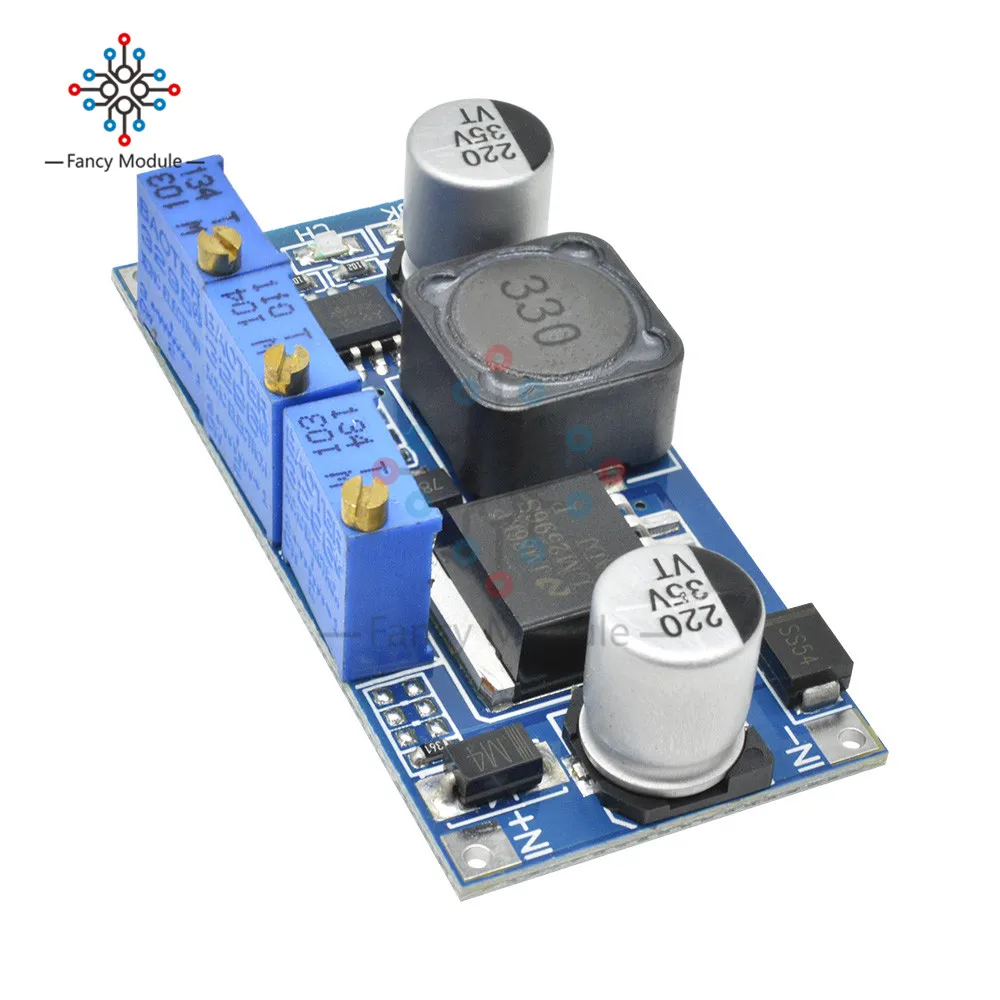

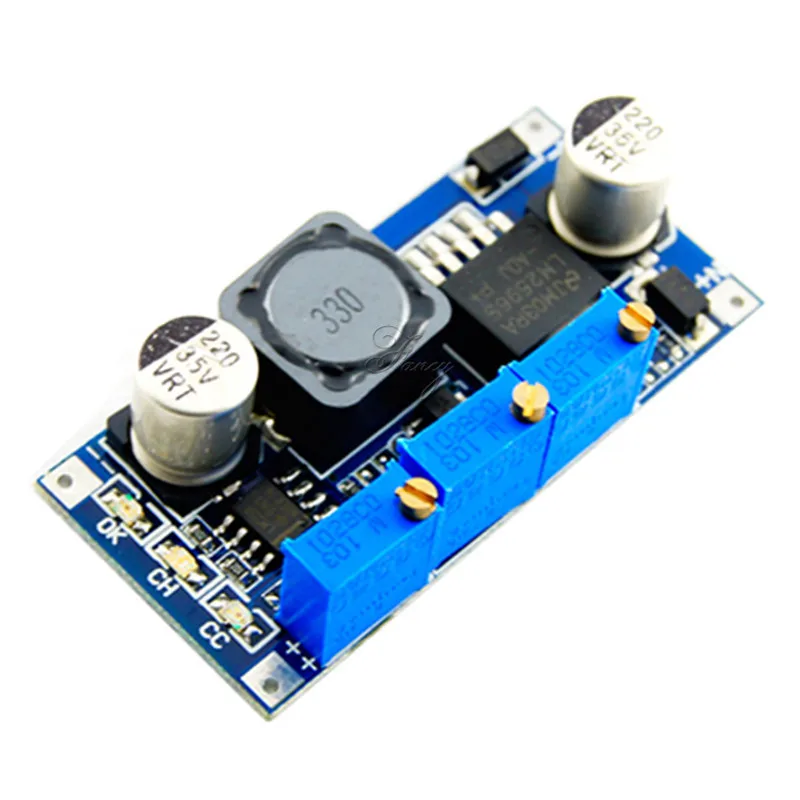

Понижающий модуль LM2596 для зарядки литиевых батарей 2596 DC-DC CC CV светодиодная плата

Понижающий модуль LM2596 для зарядки литиевых батарей 2596 DC-DC CC CV светодиодная плата

Вес: 13 г
Цвет: как на картинке
Размер: 46 мм x 23 мм x 10 мм/1,81 дюйма x0.91 дюйма x0.39 дюйма (приблизительно))


Особенности:

1. Фиксированная повернуть лампу ток до 0,1 в зависимости от того, какая из двух сумм постоянного тока (заряда при использовании для того, чтобы определить ли батарея полностью заряжена);
2. Увеличенный входной диод защиты от обратной полярности;
3. Использование специального эталонного IC и высокоточного резистора для отбора проб, так что Постоянный ток более стабильный (20 градусов до 100 градусов, постоянный ток 1A, когда температура дрейфа менее 1%).

Особенно подходит для светодиодного драйвера

* Мощный светодиодный привод постоянного тока
* Зарядное устройство литиевой батареи (включая ferroelectric)
* 4 в, 6 в, 12 В, 14 В, 24 В зарядное устройство
* Никель-кадмиевый, никель-металл-гидридный аккумулятор зарядное устройство
* Солнечные панели и ветряные турбины


Технические характеристики:

* Свойства модуля: неизолированный модуль постоянного тока и напряжения
* Исправление: несинхронное исправление
* Входное напряжение: 7-35 в
• Выходное напряжение: 1,25 V-30V
* Выходной ток: регулируемый максимальный 3A
* Эффективность преобразования: 92% (самый высокий)
* Частота переключения: 150 кГц
* Выходная пульсация: 50 мВ (макс.) 20 м полоса пропускания
* Регулирование нагрузки: ± 0.5%
* Регулирование напряжения: ± 2.5%
* Рабочая температура: от-40 до + 85 °


Использование батареи:

* Убедитесь в напряжении и токе аккумулятора, которое вам нужно зарядить
* Отрегулируйте потенциометр постоянного напряжения, чтобы сделать выходное напряжение таким же, как и напряжение зарядки
* Направление регулировки потенциометра: по часовой стрелке (Увеличение), против часовой стрелки (уменьшение)
* Используйте мультиметр в шкале тока 10A для измерения выходного тока короткого замыкания и Отрегулируйте потенциометр тока, чтобы убедиться, что выходной ток соответствует ожидаемому значению тока зарядки
* Ток заряда передачи лампа по умолчанию 0,1 времен зарядный ток никель-металл (значение постоянного тока)
* Подключен к батарее и попробуйте зарядить (для предыдущих 5 шагов входной модуль терминала подключен к источнику питания, выходная нагрузка не подключена к батареям).


Светодиодный драйвер постоянного тока использование:

* Убедитесь, что рабочий ток и максимальное рабочее напряжение светодиодов вам нужно управлять.
* Отрегулируйте потенциометр постоянного напряжения, чтобы убедиться, что выходное напряжение до максимального рабочего напряжения светодиода.
* Используйте мультиметр в шкале тока 10A для измерения выходного короткого замыкания и регулировки потенциометра тока. Чтобы убедиться, что выходной ток соответствует ожидаемому рабочему току светодиодов.
* Присоединяйтесь к светодиоду, тест (для вышеуказанных 3 шагов, входной модуль терминала подключен к источнику питания, выходная нагрузка не подключена к светодиоду).


Область применения:

Зарядка для литий-ионных батарей: Когда напряжение литий-ионного аккумулятора низкое. При использовании прямого зарядного устройства с постоянным напряжением. Из-за слишком большого давления, что приводит к повреждению батареи. Таким образом, от начала использовать постоянную зарядку. При зарядке до определенного, автоматическое переключение обратно на постоянное напряжение зарядки.


Посылка включает в себя:

1 x LM2596 DC-DC понижающий Регулируемый Модуль питания конвертер светодиодный драйвер
