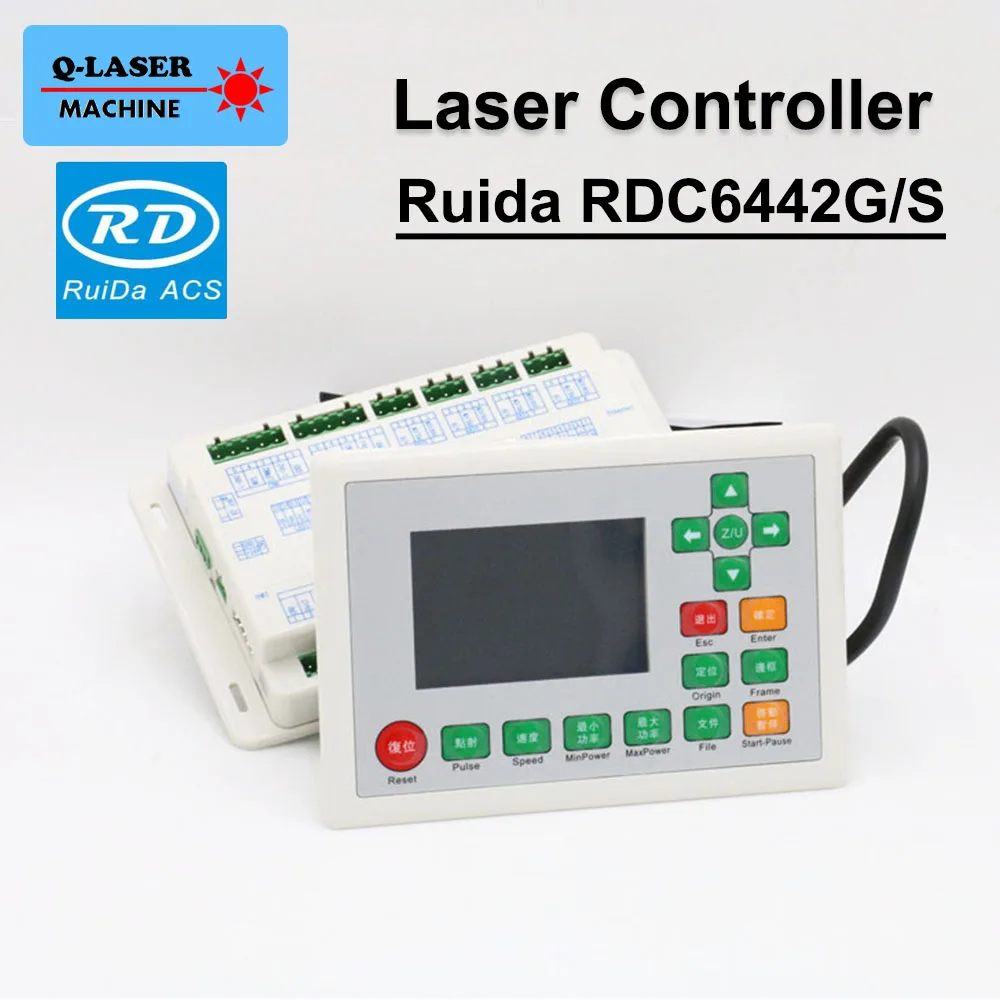

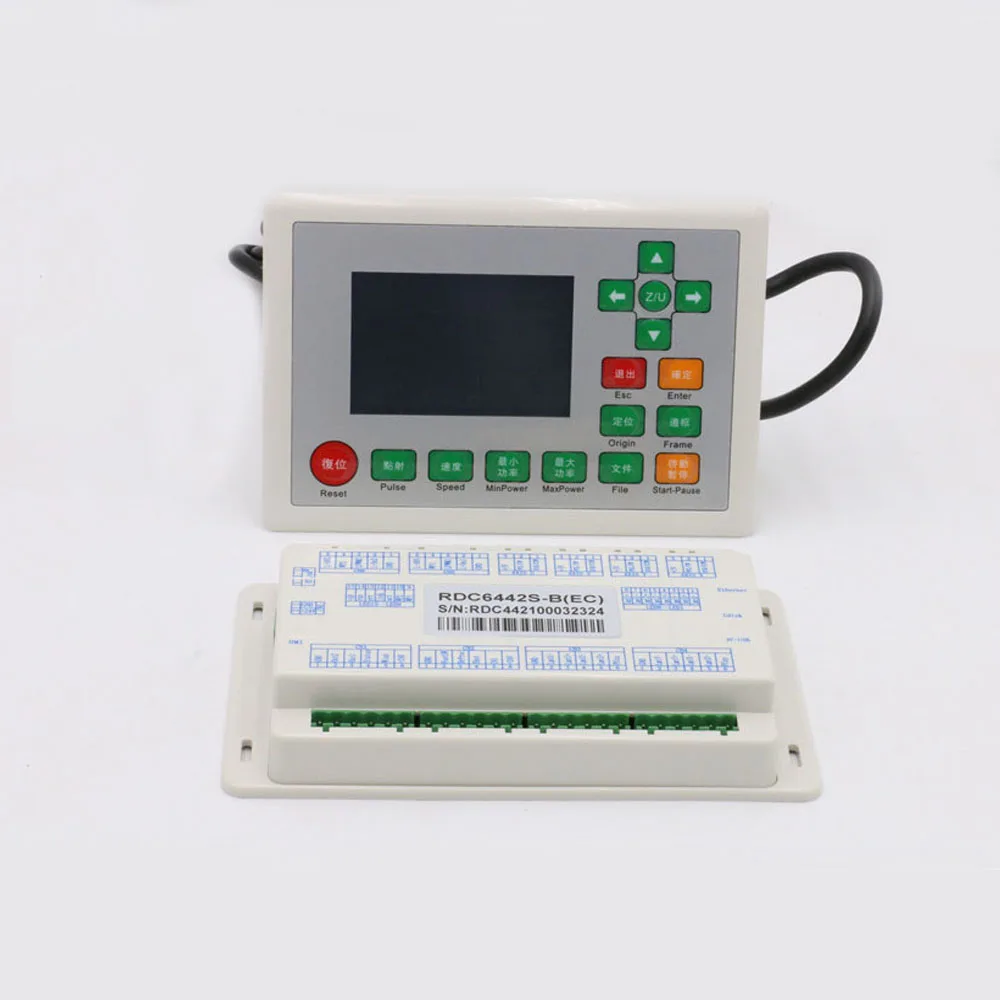

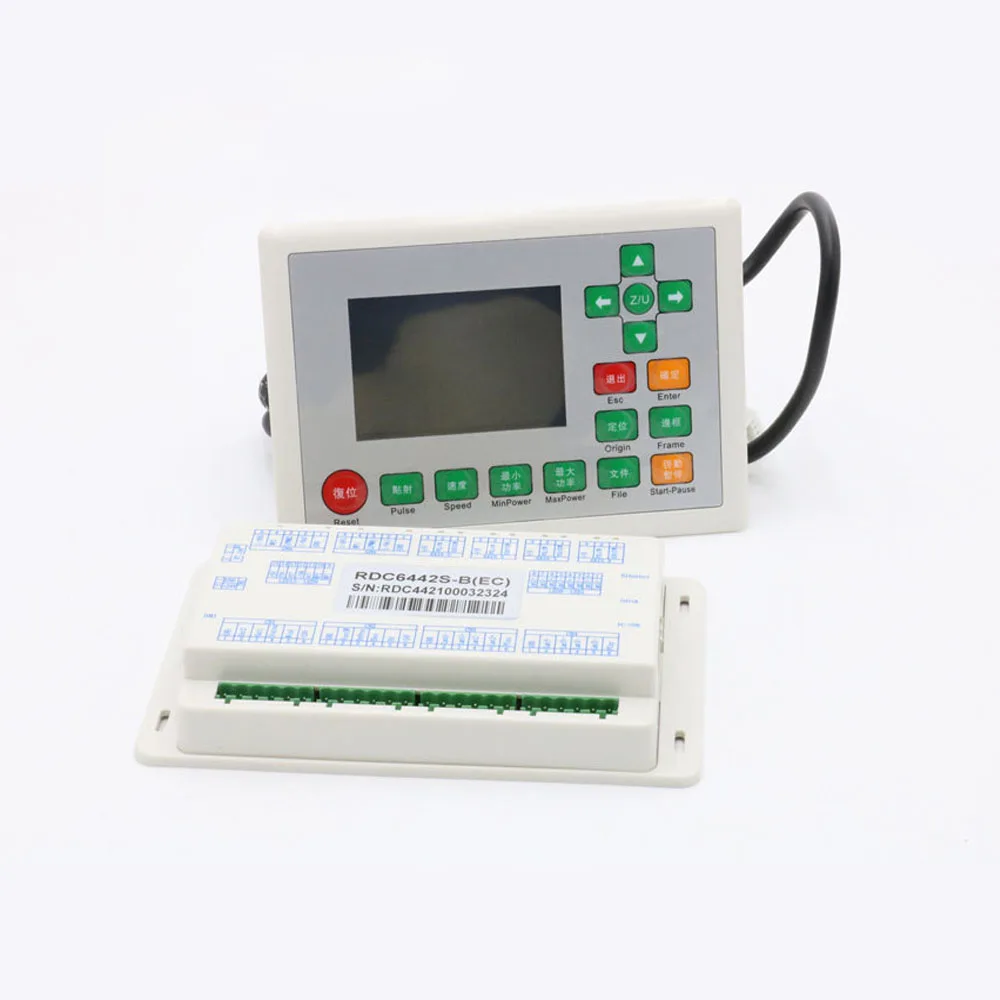

Ruida RDC6442G 6442 S лазерного контроллера для 4-система Axis DSP автономный Co2 станок для лазерной резки и лазерной гравировки контроллер

(Если вам нужны руководство и программное обеспечение, пожалуйста, свяжитесь с нами, оставьте сообщение, мы отправим вам по электронной почте.)

RDC644XG системы-самая последняя лазерной гравировки и резки система управления, разработанная Ruida Технология, эта система управления имеет более стабильную аппаратные средства с анти-статичные; устойчивость к высокому давлению. На основе 3,5-дюймового цветного полноэкранного управления человеком-машиной sysytem, с улучшенным интерфейсом работы и более прочными функциями, функциями управления движения, высокой емкости памяти файлов, с сильным совместимым 2-way независимая Регулируемая мощность лазера интерфейс управления, сильный компотиble U диск программы, несколько способов gerneral/выделенный IO управления.

• Контур
• Параметры
• Программа

Модель продукта: RDC6442G

6: контроллер 6-го поколения

4: версия контроллера

4: 4-осевой

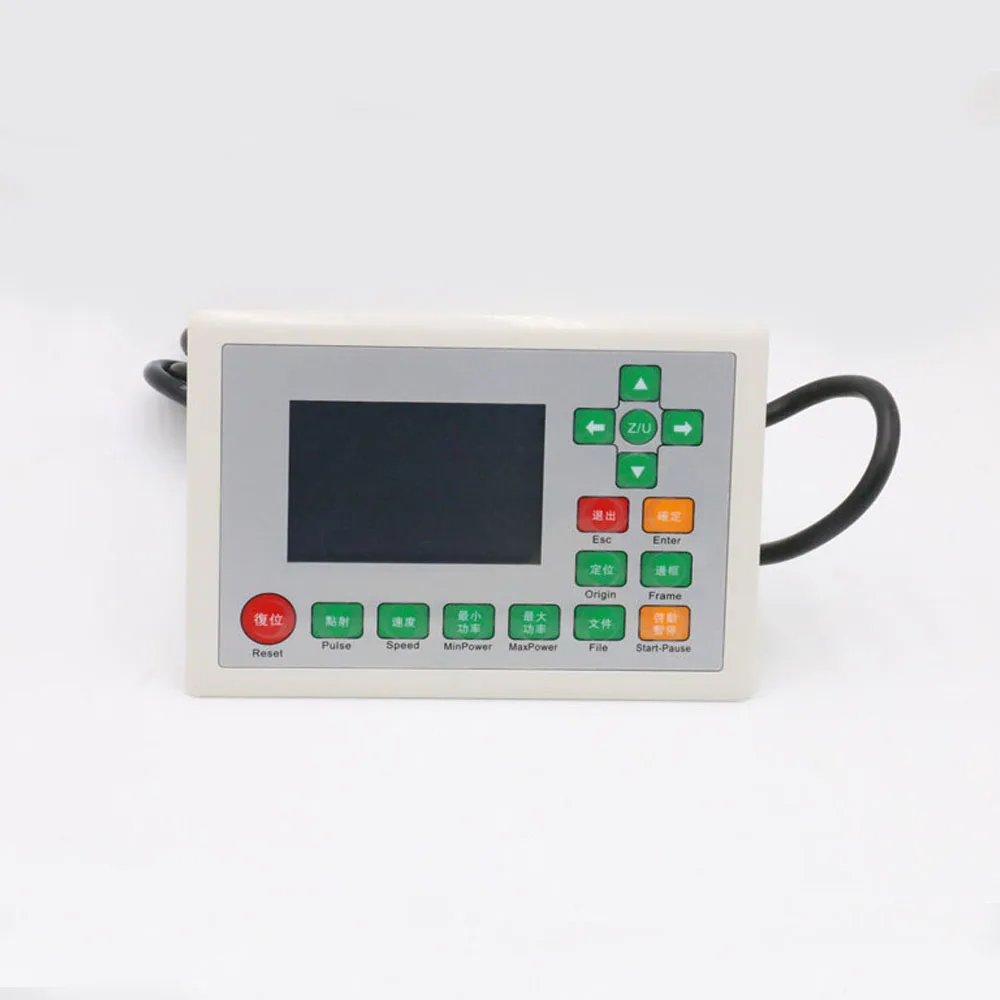

X: Тип displayer (1: TTF; 2:3. 5 дюймов цветной экран; 3: 5,7 дюймовый цветной экран; 4:7 дюймовый сенсорный экран)

G: стандарт

Область применения: лазерная резка, лазерная гравировка, лазерная сварка и т. д.

Мощность: + 24 V,> 2A

Температура: 0 ~ 50 ℃, влажность не выше 70%

1. Технические параметры:

1. цифровые лазерные сигналы управления:

(1) выход уровня ttl, 50 мА, возможность привода (можно установить включить полярность сигнала в программном обеспечении)
(2) PWM частота 2 K-50 K для регулируемой
(3) PWM duty ratio 1% ~ 99%, регулируемый
(4) значение PWM до 5,0 в

2. сигнал управления двигателем: общий анодный выход, возможность привода 20 мА

Управление двигателем частота импульсов: Max.500KHZ

3. USB: Макс. Скорость передачи 12 м bps; самое длинное расстояние 5 метров.

4. Сеть: Макс. Скорость передачи is100M; Макс. расстояние передачи 200 м.

5. интерполяция: линейная/круговая дуга/б сплайн, точность +/-0,5 импульса

6. Выход: 4-х канальный, фотоэлектрические изолированные OC ворота Выход, Макс. мощность привода 500mA мощность привода

(С защитой от тока)

7. Вход: 4-х канальный, фотоэлектрические изолированные Вход, совместимый с выходом 5 V/12 V/24 V уровня логики

2. функции:

• Контроллер обладает лучшей устойчивостью к высоковольтной и антистатической способности

• Односторонний источник питания 24 В (совместим с 36 В, но не рекомендуется)

• Поддержка всех брендов и мощностей U дисков, быстрая и прочная Совместимость с копированием

• 256 м большой емкости файла нелетучего хранения на бортовой плате, без узких мест для размера файла

• Возможность самостоятельной проверки дефектного трека, может отформатировать память, хороший допуск к неисправности

• 10/100 M Ethernet + USB2.0 режим связи по желанию

• Многофункциональный общий большой ток IO, удобный для расширения функций

• Отображение пути обработки, просмотр файлов

• Дисплей обработки прогресс-бар

• Режим связи можно выбрать автоматически

• Макс. четырехосевой шаговый/серводвигатель с открытым циклом управления

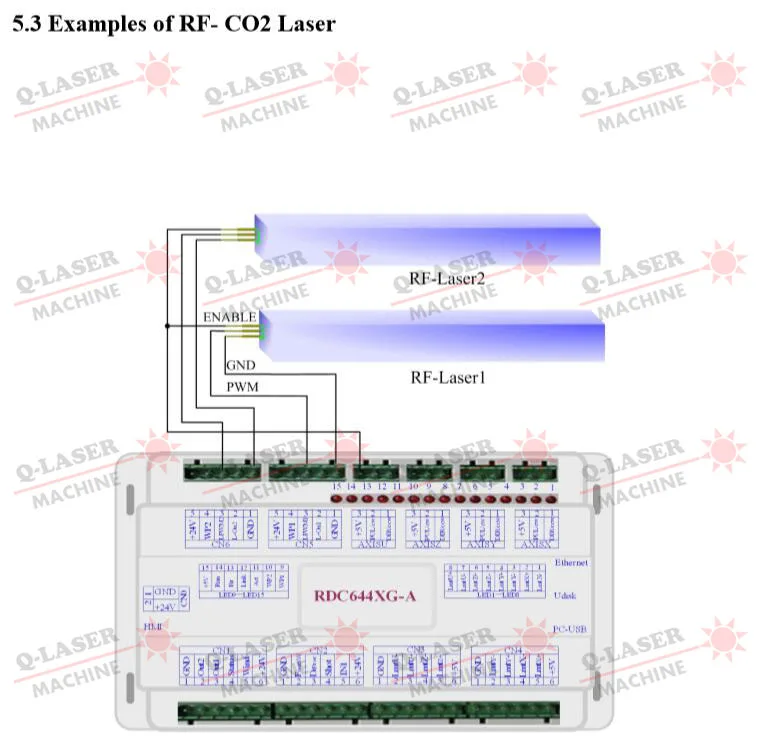

• Двусторонний Независимый Цифровой/аналоговый интерфейс, программное обеспечение можно отрегулировать соответственно, удобно для управления двойными лазерными головками; Специальный радиочастотный лазер интерфейс управления

• Мягкая/твердая предельная защита от координат для опционально

• Поддержка линейной/круговая дуга/B-spline функция интерполяции

• Онлайн-программа обновления материнской платы, удобная для обслуживания и настройки функций.

• Автоматическая подача, вверх и вниз, вращающаяся гравировка, Левая Правая нажимная пластина и т. д.

  Поддержка подводящая линия по линии, функция гравировки наклона

• Поддержка перезапуска питания для гравировки, предварительного просмотра рабочего времени (высокая точность до миллисекунды, время предварительного просмотра точно до фактического рабочего времени, другой поставщик не может понять)

• Поддерживающие машины функция компенсации люфта

• Увеличение Z оси связи

• Сброс питания системы или не сброс для опционально

• Поддержка нескольких точек позиционирования логика

• Все параметры производителя/пользователя могут быть резервными и восстановленными

• Поддержка двойных лазерных головок Автоматическая компоновка и несколько виртуальных массивовАвтоматическая раскладка клавиатуры, Остатки материала функция

Область применения: лазерная резка, лазерная гравировка, лазерная сварка и т. д.

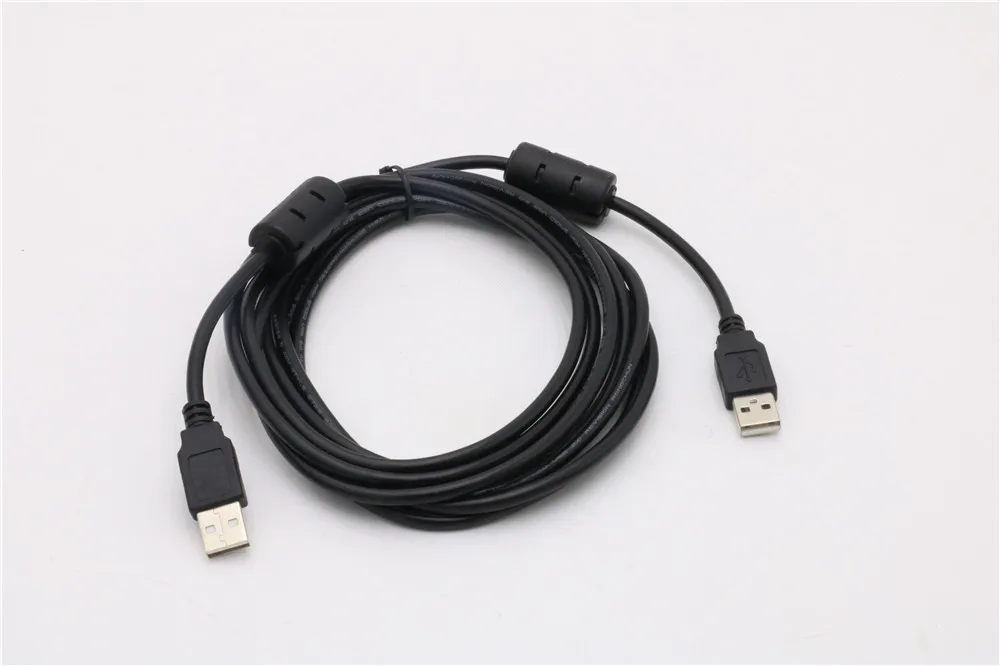

USB кабель:

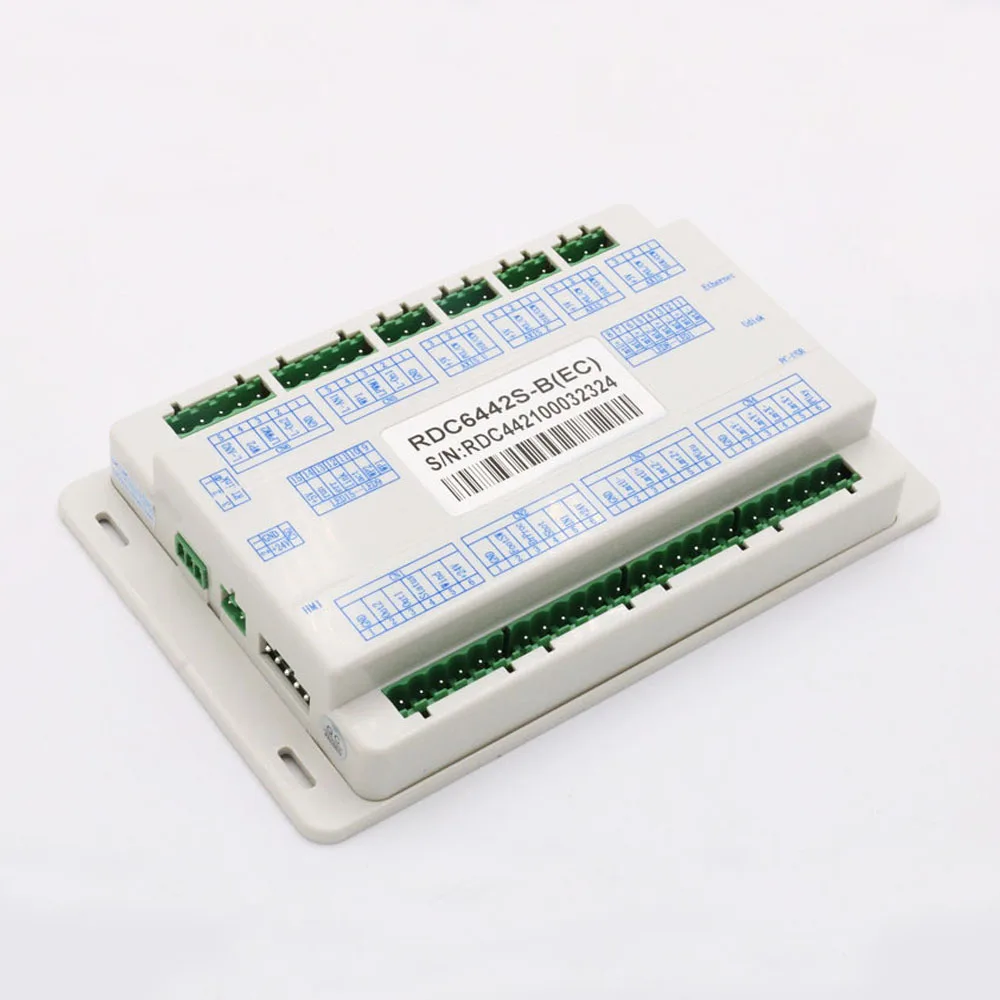

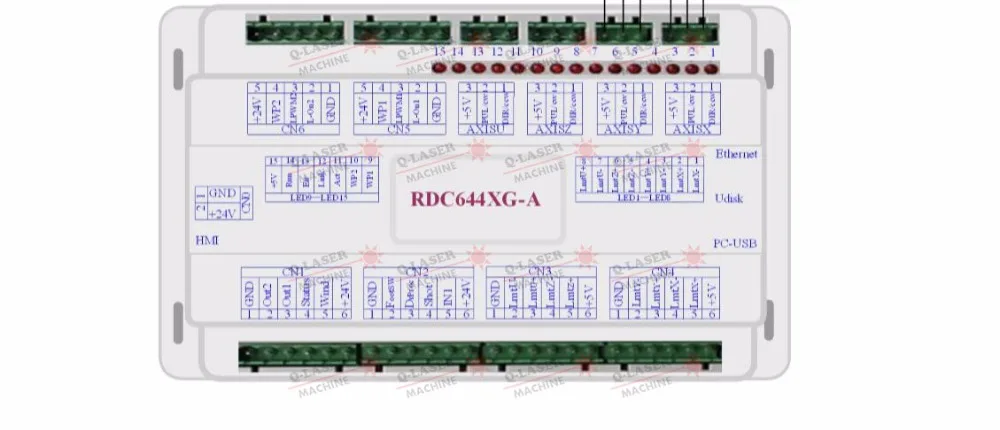

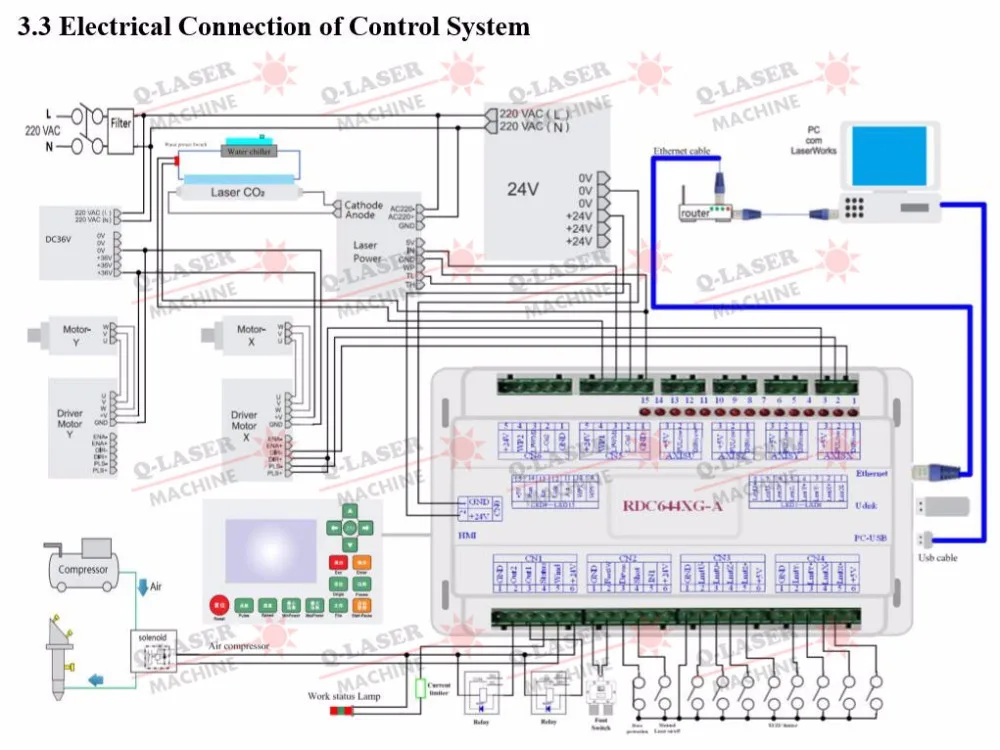

4. RDLC-6442S/6442G подключение:
