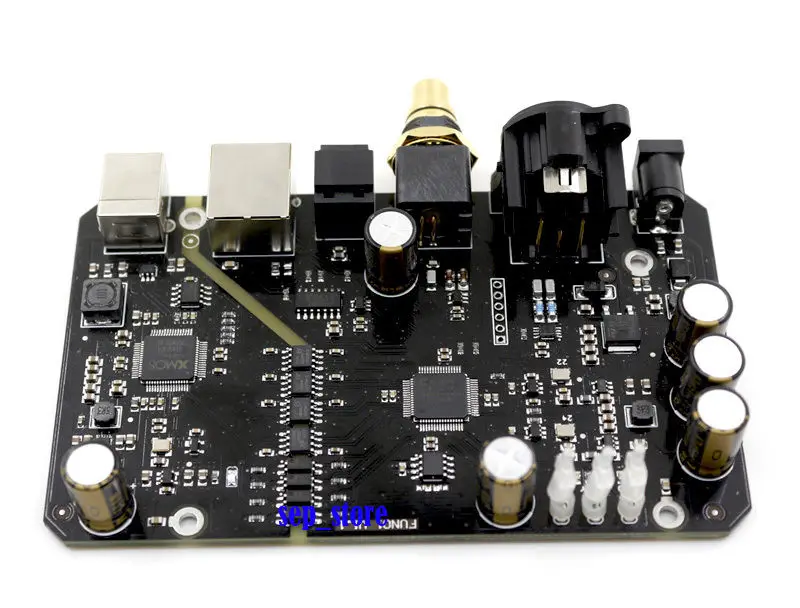

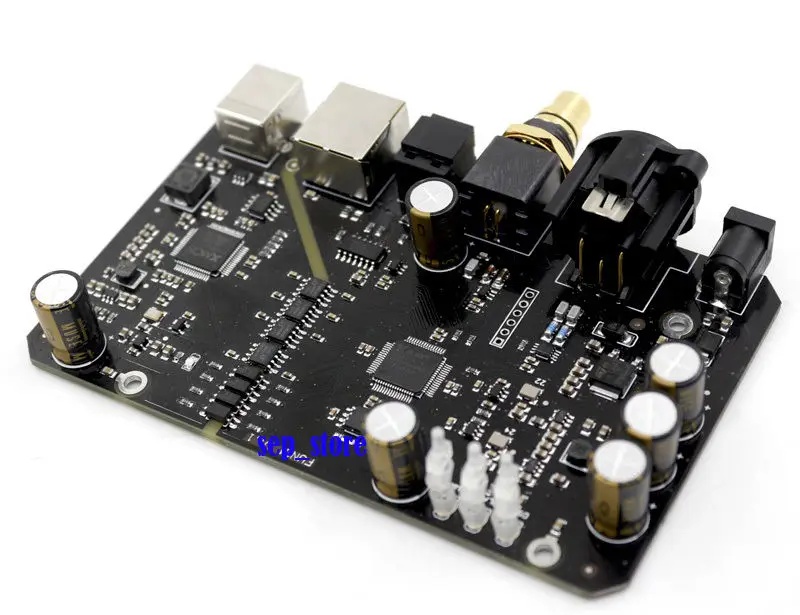

Собранный XU208 XMOS USB аудио цифровой интерфейс XLR / AES/волокно/коаксиальный Это высокопроизводительный цифровой аудиоинтерфейс USB с использованием новейших чипов серии XMOS xCORE-200. Эта плата с помощью собственной разработки, с низким уровнем дрожания Система часов, часы, система используется в Японии KDS низкий шум участка, TCXO, частота Точность 2PPM, амплитудно-модулируемый сигнал дрожание в 0,5 PS меньше. Вход FUN01 с использованием стандартного интерфейса USB2.0 с богатыми выходными интерфейсами, включая сбалансированный выход XLR AES, коаксиальный RCA и оптический выход, с разъемом RJ45 выход I2S интерфейс. Вход питания постоянного тока 5 В.
После длительного периода разработки и настройки, и в конечном итоге достичь продвинутого уровня цифрового интерфейса. Его позиционирование в высококлассном интерфейсе, в основном использует следующие передовые технологии:
Технология полной изоляции земли, может полностью мешать ПК от земли и другого переднего оборудования, технология изоляции использует высокоскоростную скорость чипа до 150 Мбит/с;
Технология формирования CPLD, изоляция сигнала I2S после изменения формы; Таким образом, эффективно устраняет изоляционный чип для добавления дрожания;
Разработали свои собственные системные часы, высокопроизводительные Кристальные KDS, низкий Фазовый шум и низкое дрожание.

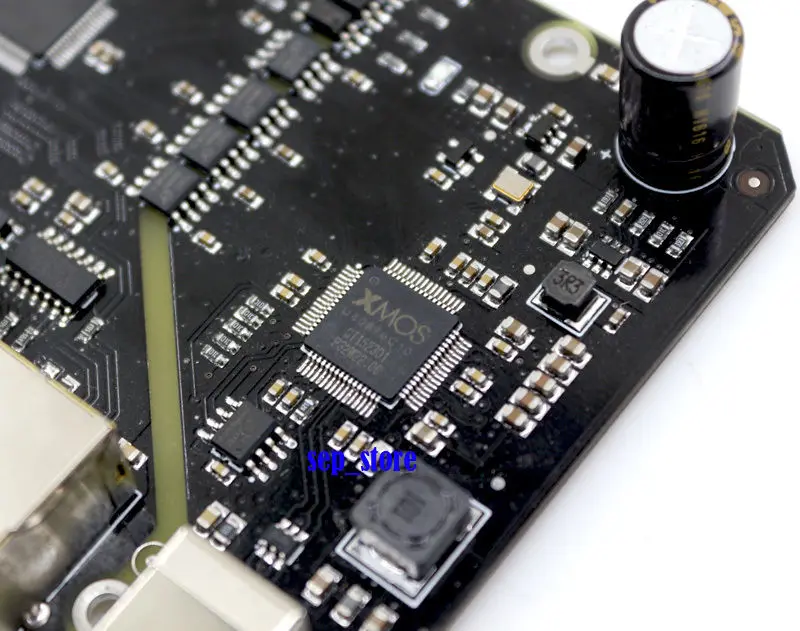

Использование последней программы XMOS: XU208, XU208-это второе поколение чипов XMOS-это 2 раза скорости U8.computing arrived1000MIPS, U8-500MIPS.
Вход порт USB 2,0
Цифровой выходной порт: AES/EBU OPT COAX I2S
Рабочее напряжение: DC5V
Размер печатной платы: 126*77 мм (самый высокий около 30 мм)
Технические характеристики: Каждый выходной интерфейс поддерживает частоту образцов:
PCM: 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц,
176,4 кГц, 192 кГц, 352,8 кГц, 384 кГц
[I2S out поддерживает полную частоту образцов, S / PDIF поддерживает до 192 кГц]
DSD: 2,8 МГц (DSD64) - DoP, native
5,6 МГц (DSD128) - DoP, родной
11,2 МГц (DSD256) - DoP, native
I2S поддерживает все форматы DSD, S / PDIF и AES / EBU поддерживает режим DSD64 DOP
Биты в ширину: самый высокий 32 бит по сравнению с выходом I2S
Самый высокий 24 бит над S / PDIF
Посылка включает в себя: Assembeld XMOS USB плата цифрового аудио интерфейса X1

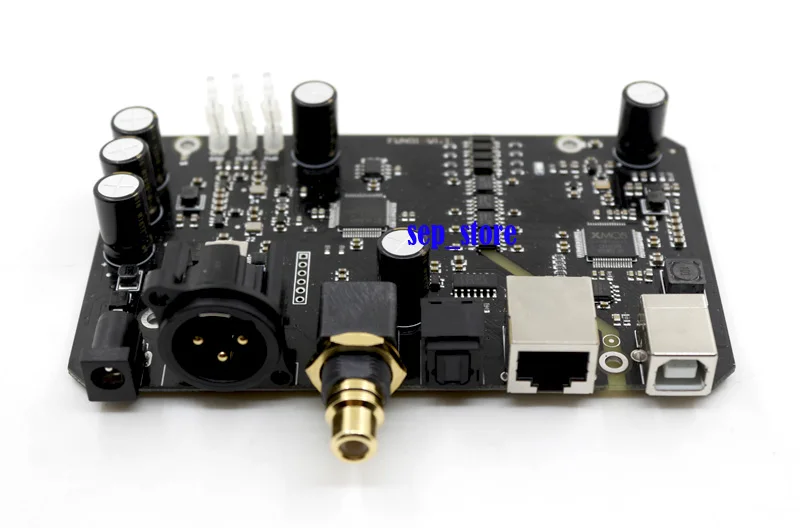

![_MG_0707.jpg]()
