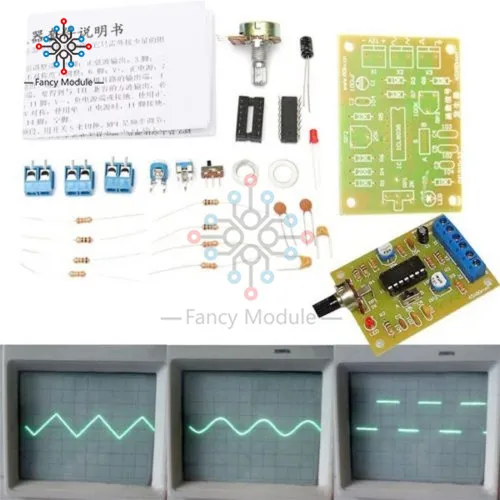

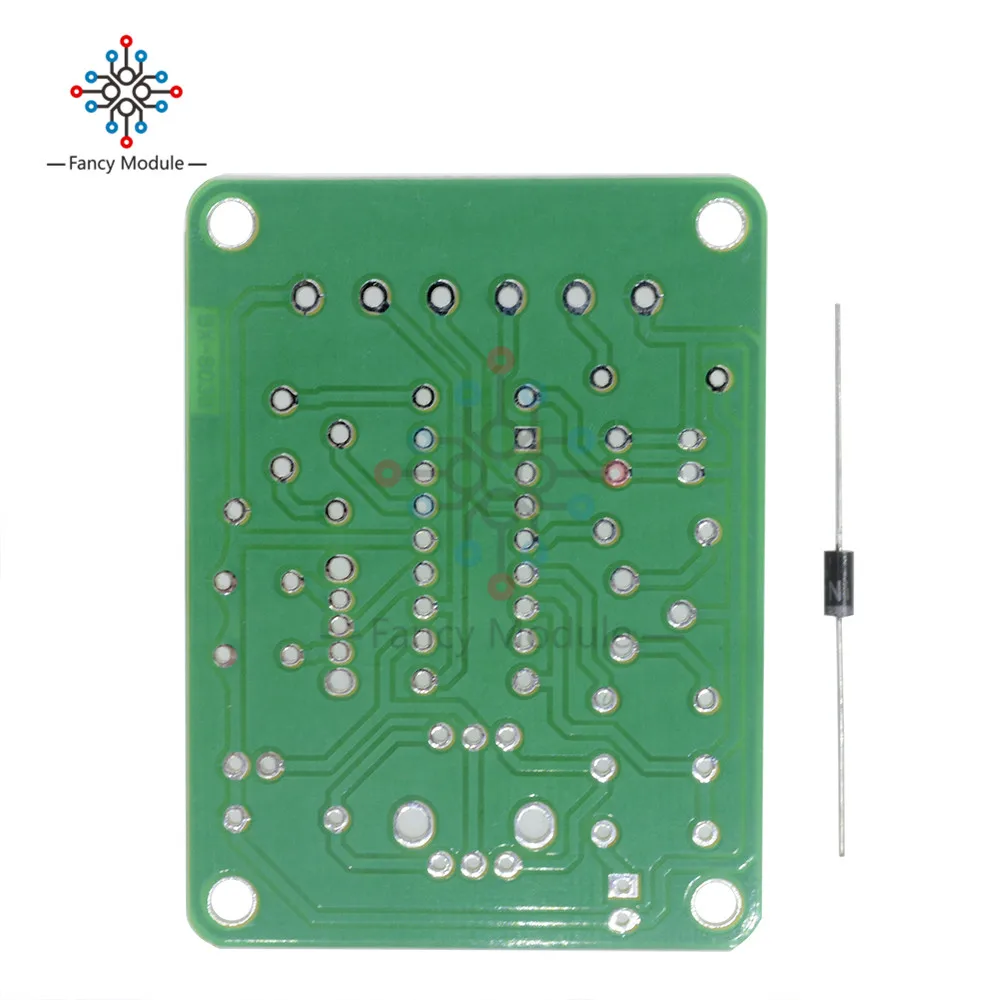

ICL8038 модуль монолитного генератора сигналов DIY Kit синусоидальный квадратный

ICL8038 монолитный генератор сигналов Модуль DIY Набор синусоидальный квадратный треугольник

Характеристика:

С отличной производительностью асинхронный генератор ICL8038, добавьте небольшое количество резистивных и емкостных компонентов, может производить синусоидальную, треугольную и квадратную волну, а также частоту сигнала, рабочий цикл, регулируемая Синусоидальная волна искажений.

Примечание:

Требуется определенная способность DIY, вам нужно самостоятельно сварить комплект :)

Описание:

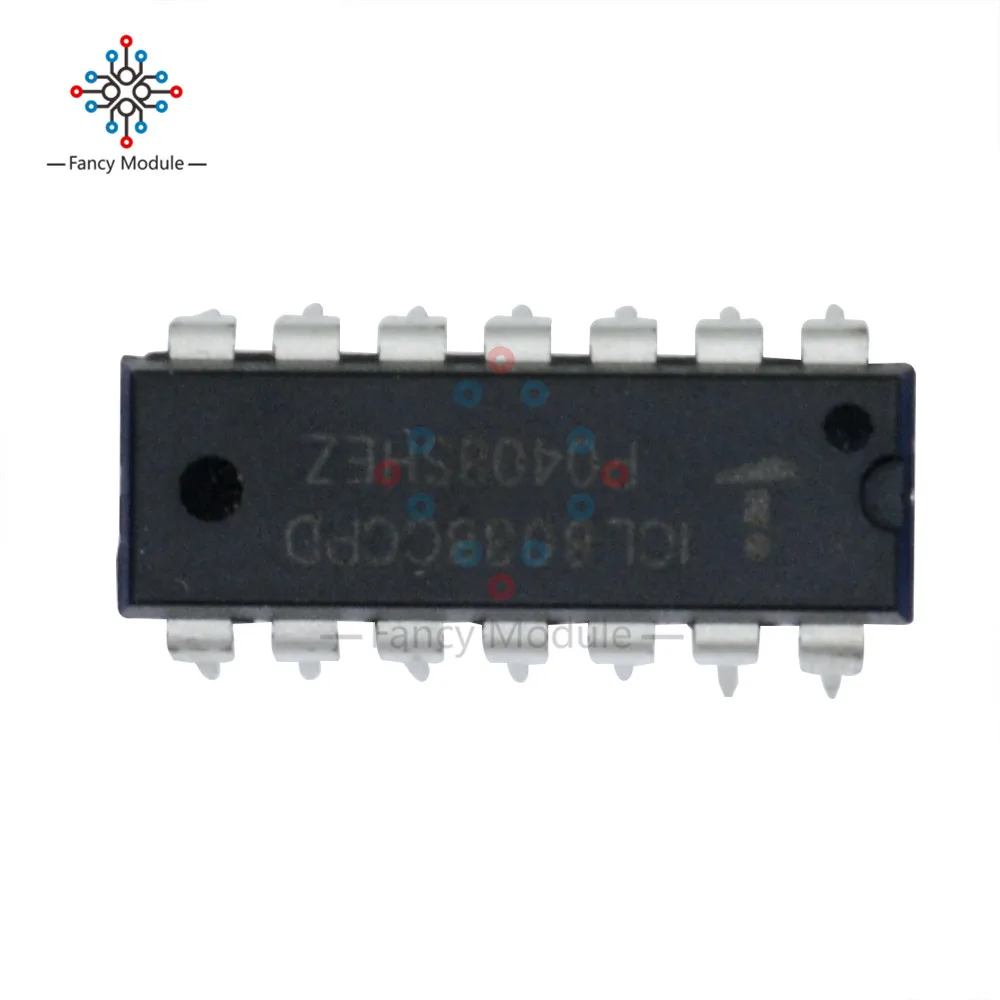

ICL8038 pin функции:

1 фут, 12 фут: регулятор синусоидальной формы;

2 ступня: Синусоидальная волна;

3 фута: треугольная волна;

4 фут, 5 фут: регулировка частоты и рабочего цикла (или асимметрии формы волны);

6 футов: V +, положительный источник питания;

7 футов: смещение; 8 футов: регулировка частоты входного терминала;

9 футов: квадратный волновой выход.

Это открытый коллекторный выходной терминал, работа должна занять нагрузочный резистор на соответствующий положительный блок питания от штыря, чтобы получить ttl-совместимый квадратный волновой выход, сопротивление нагрузки должно быть подключено к источнику питания + 5 В;

10 футов: Синхронный конденсатор терминал;

11 футов: V-, отрицательный блок питания или земля. Используйте положительный и отрицательный источник питания, 11 футов к отрицательному источнику питания, выходной сигнал симметричен по отношению к 0 В; Используйте один положительный источник питания, 11 футов заземлен, выходной сигнал униполярный, равномерное напряжение + VCC / 2;

13 футов, 14 футов: пустая нога.

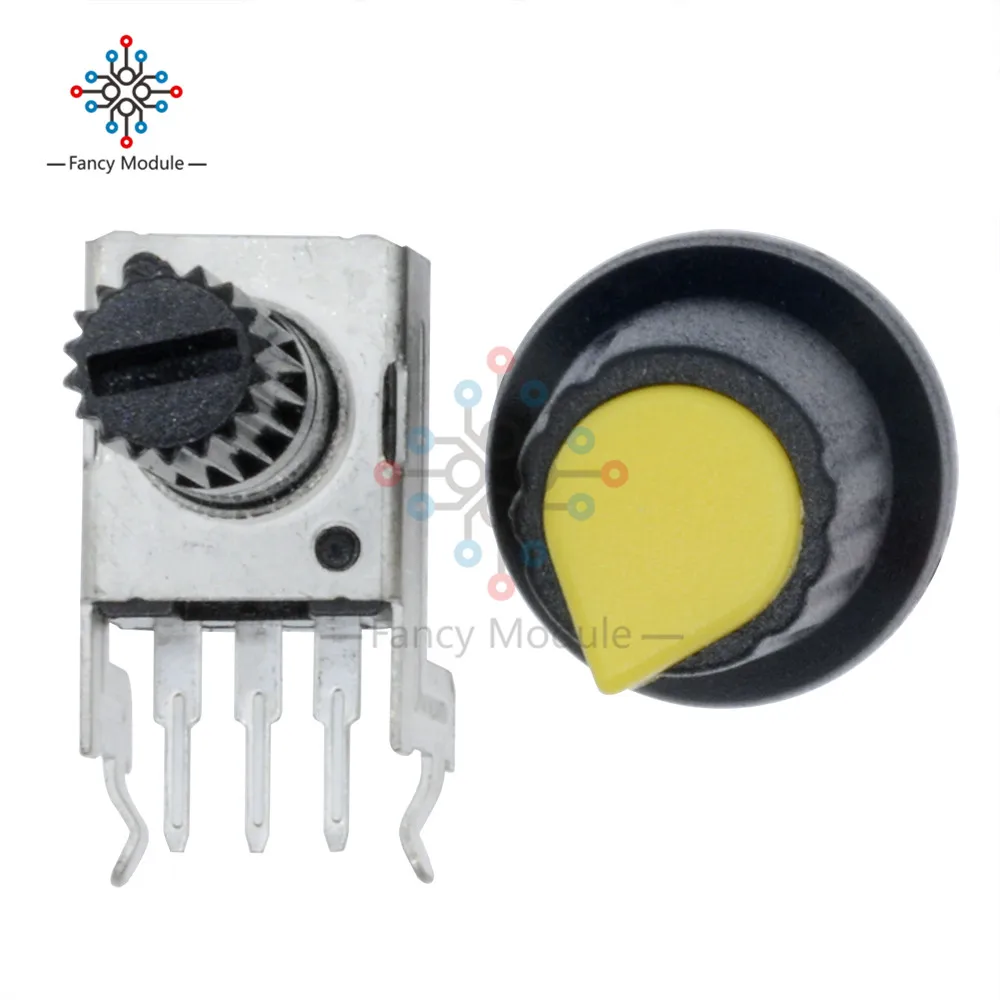

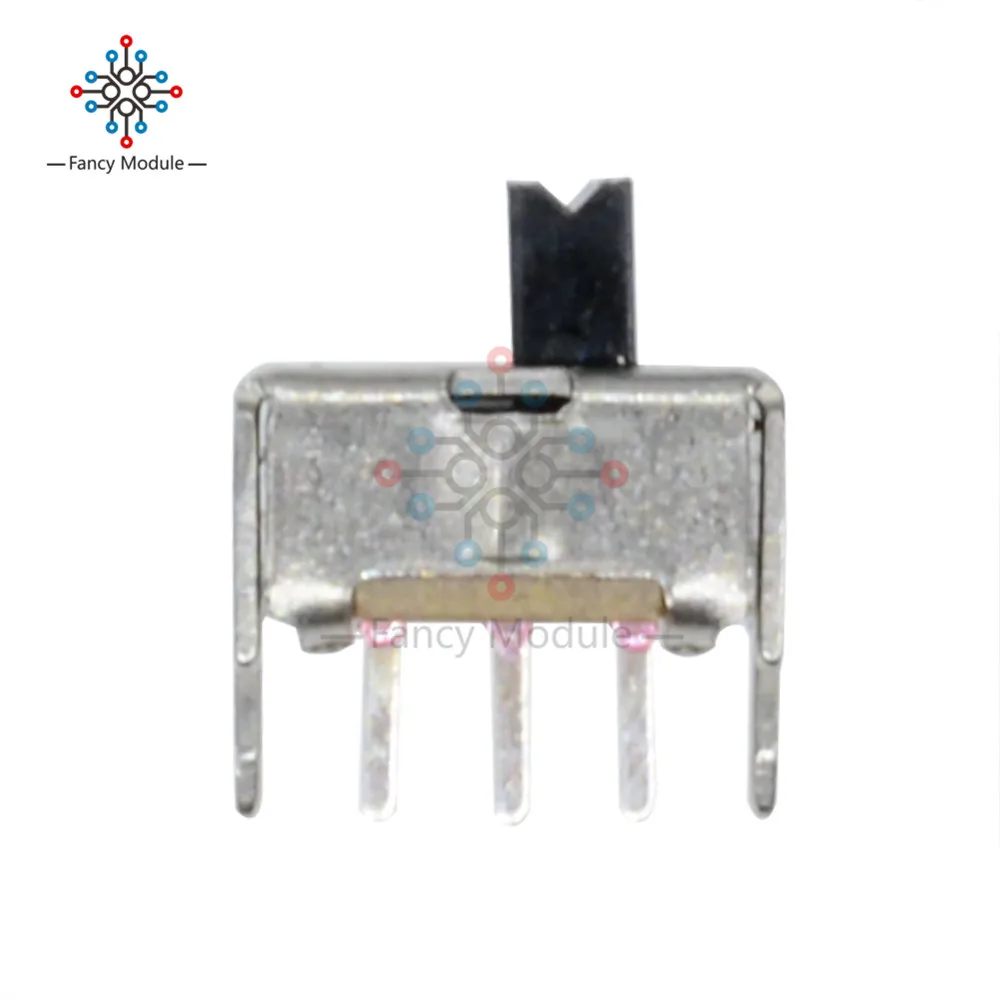

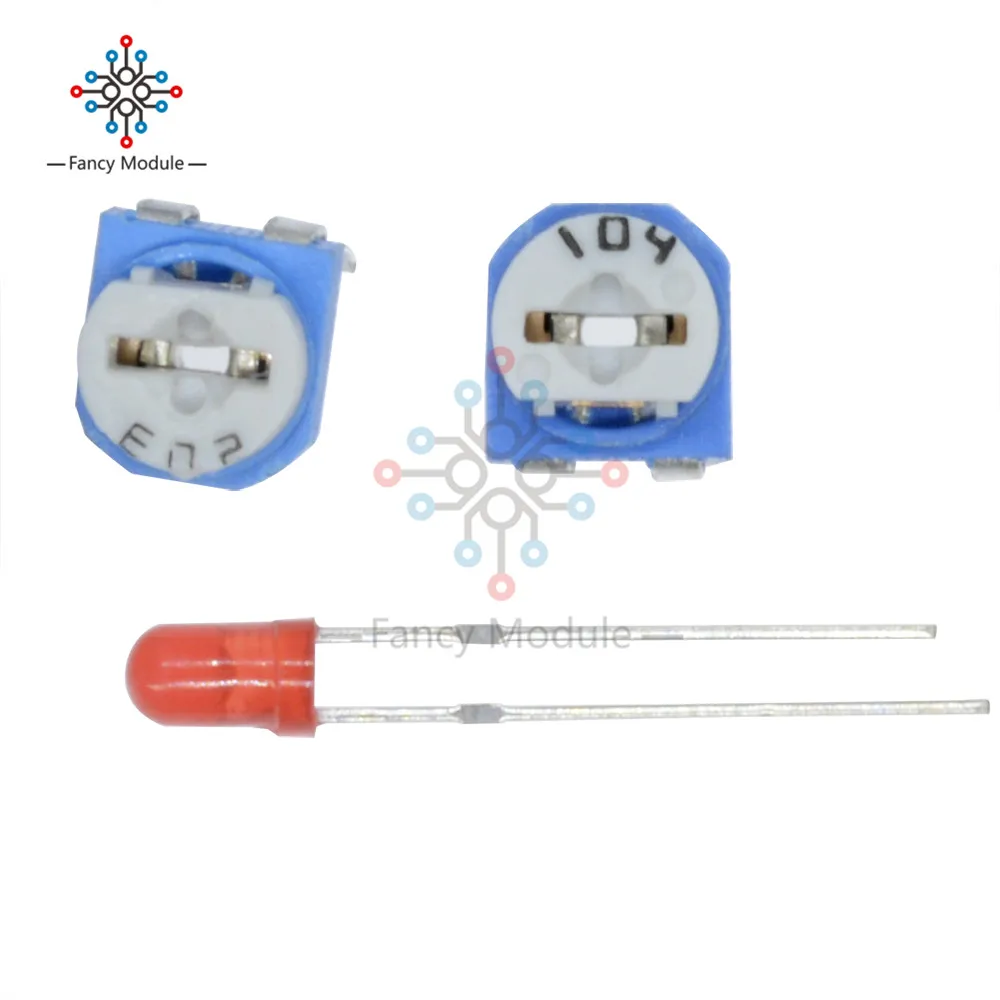

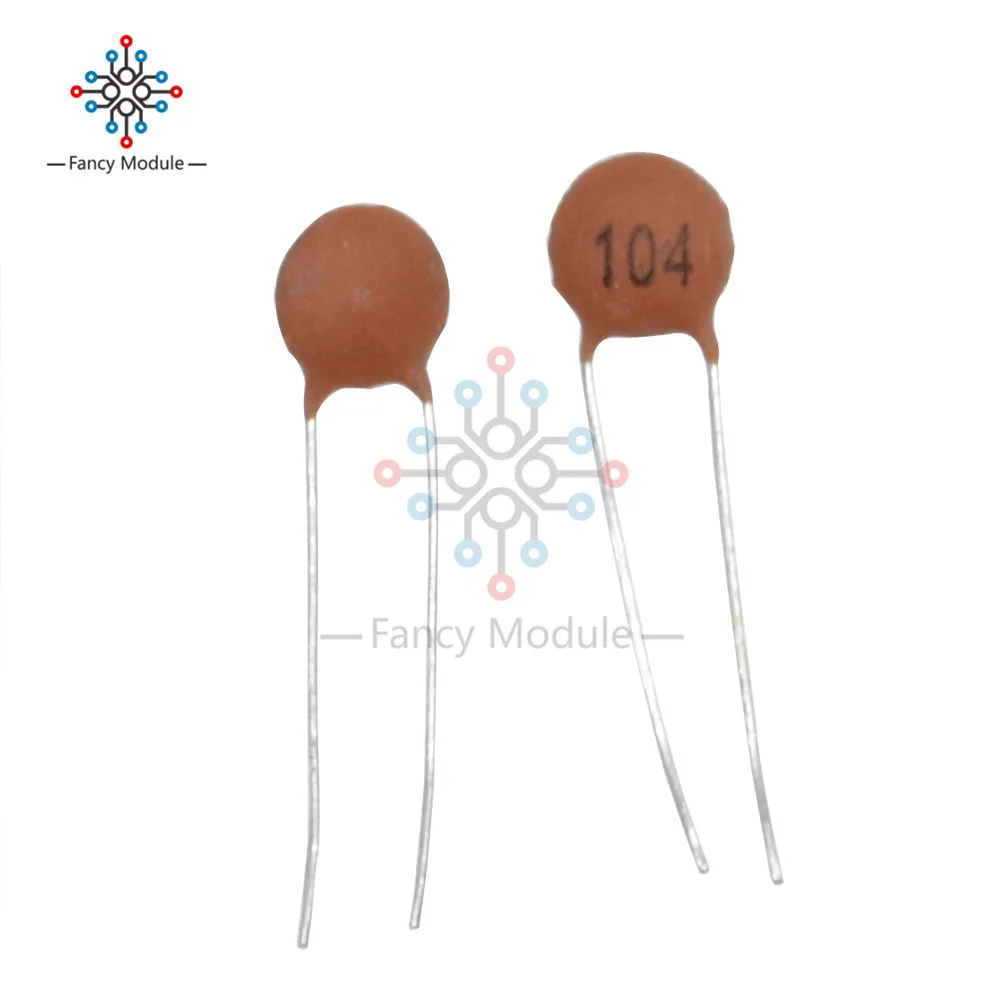

Наборы предназначены для диапазона частот 50-5 кГц, две полосы с переключателем S для переключения, RP1-это регулировка частоты, RP2-регулировка рабочего цикла, RP3-это Регулировка искажений синусоидальной волны. В цепи используется одиночный источник питания 12 В, вход от X1; X2, X3-Выходная сторона формы волны, вы можете использовать осциллограф для наблюдения трех форм выходного сигнала.

Модель: ICL8038

Вход 12 В постоянного тока

Частотный диапазон 50-5 кГц,

Размер: 6 см * 4,5 см * 0,2 см

Вес: 26 г

Посылка включает в себя:

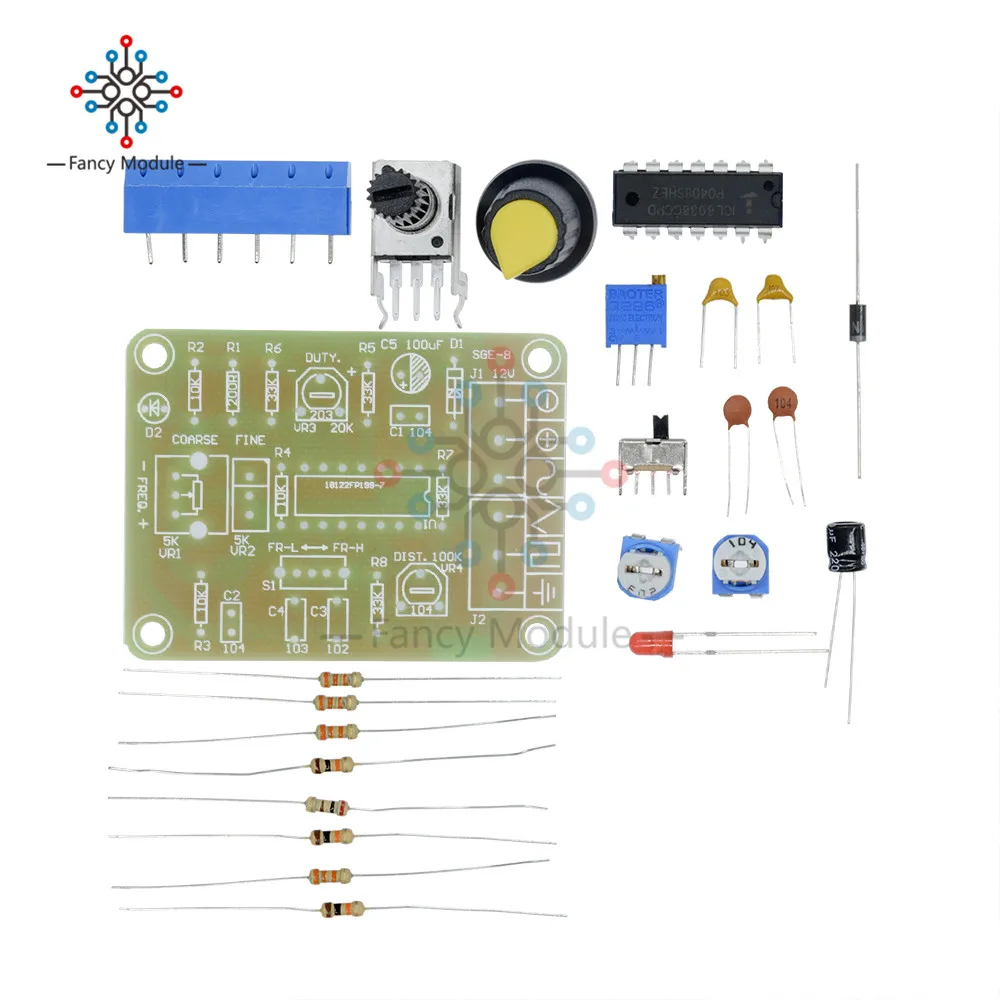

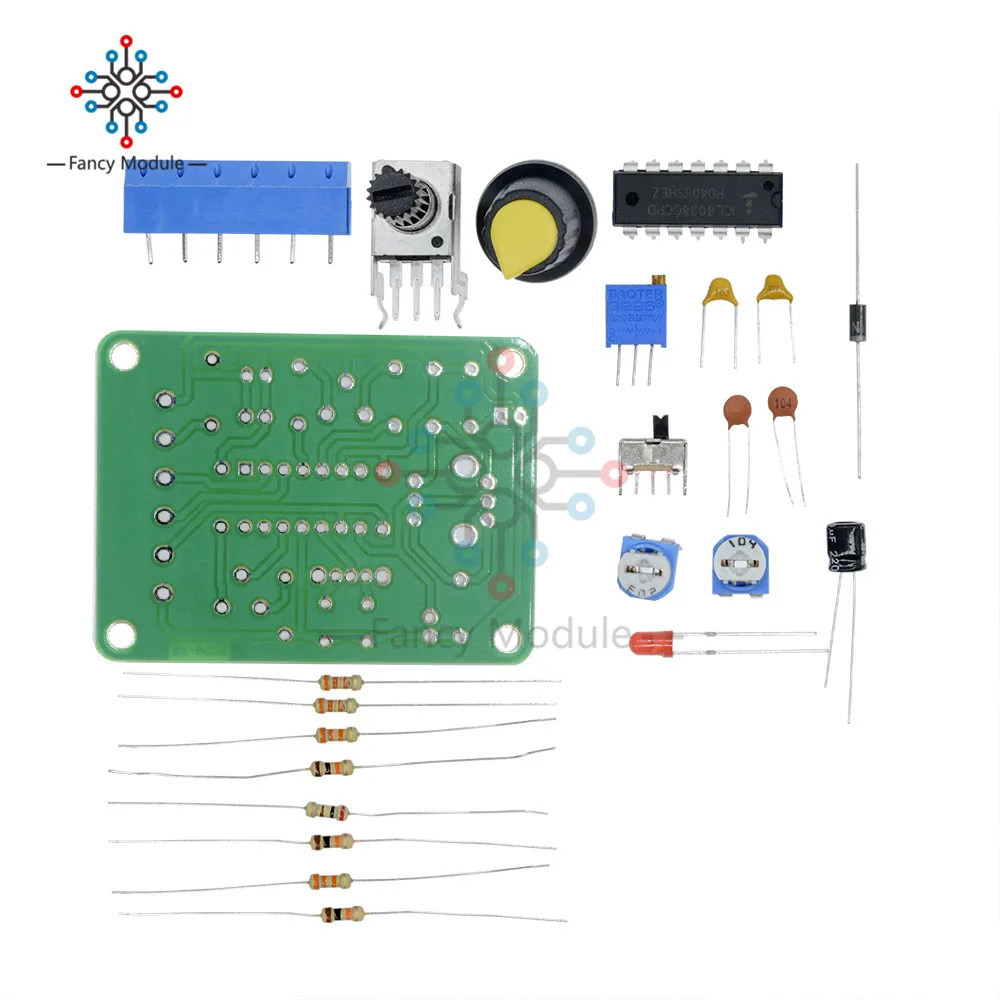

1 комплект модуль генератора сигналов и электронный комплект
