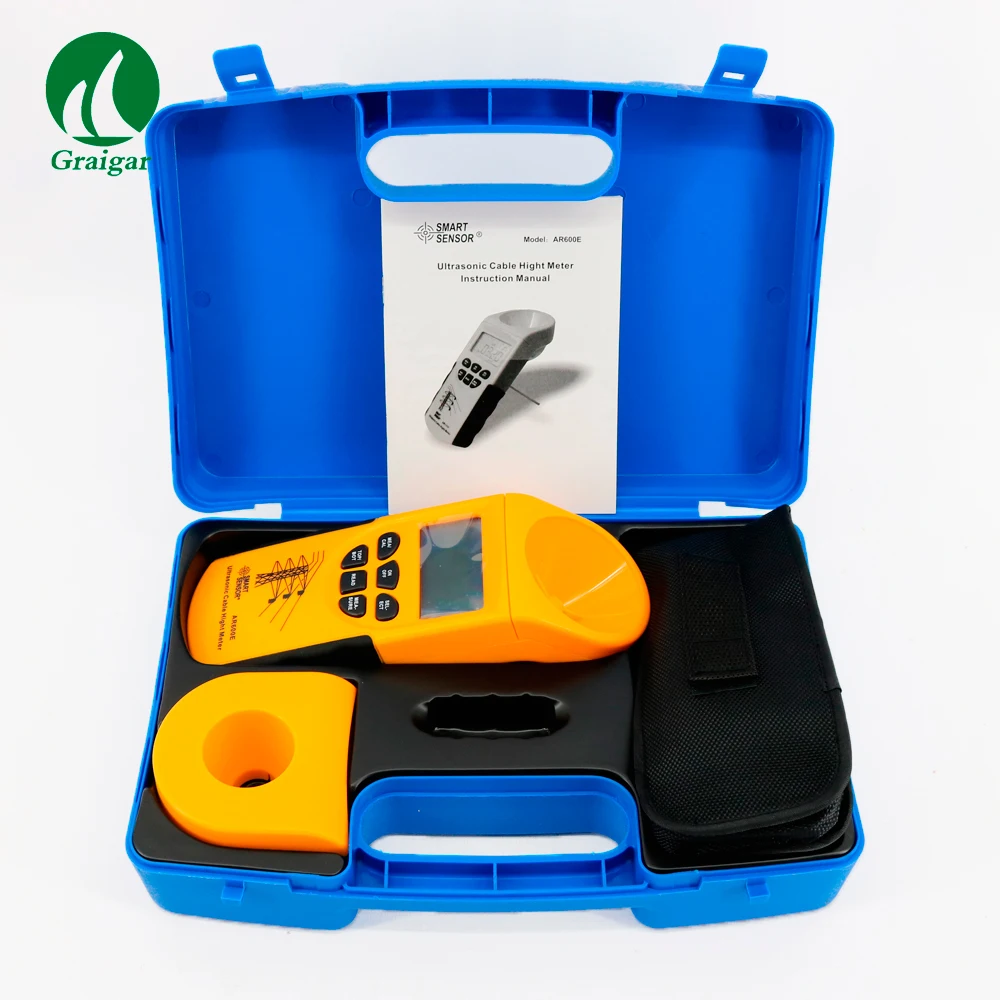

Ультразвуковой измеритель высоты кабеля AR600E с дизайном Conpact и удобным набором
10 545,38 руб.
Новое поступление

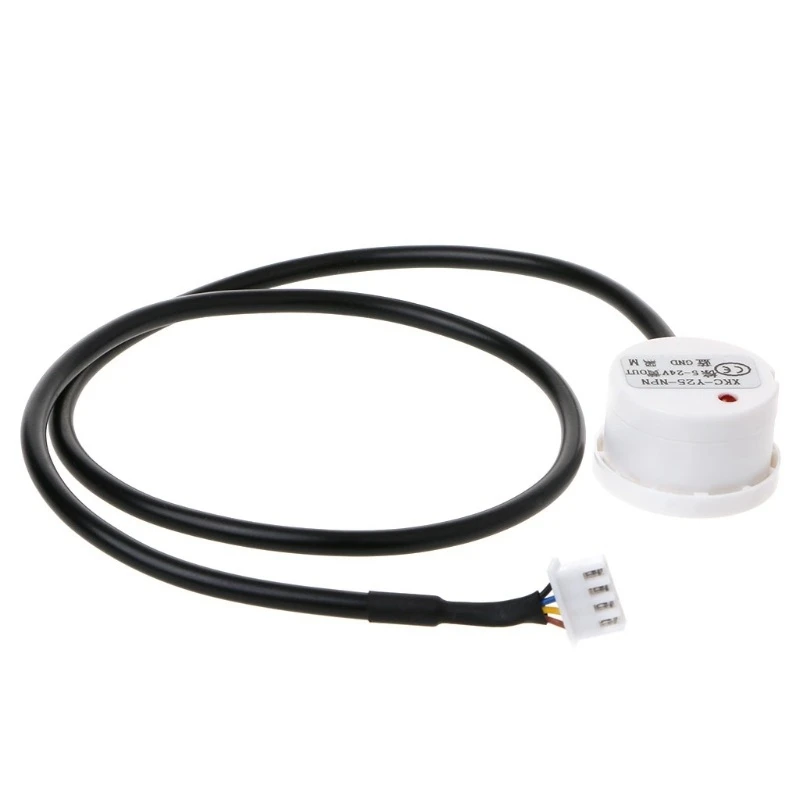

XKC Y25 NPN бесконтактный датчик уровня жидкости Тип ручки детектор воды
564,20 руб.
Цифровой деревообрабатывающий стол пила высота Калибр 0 80 мм Глубина глубина
1 158,85 руб.

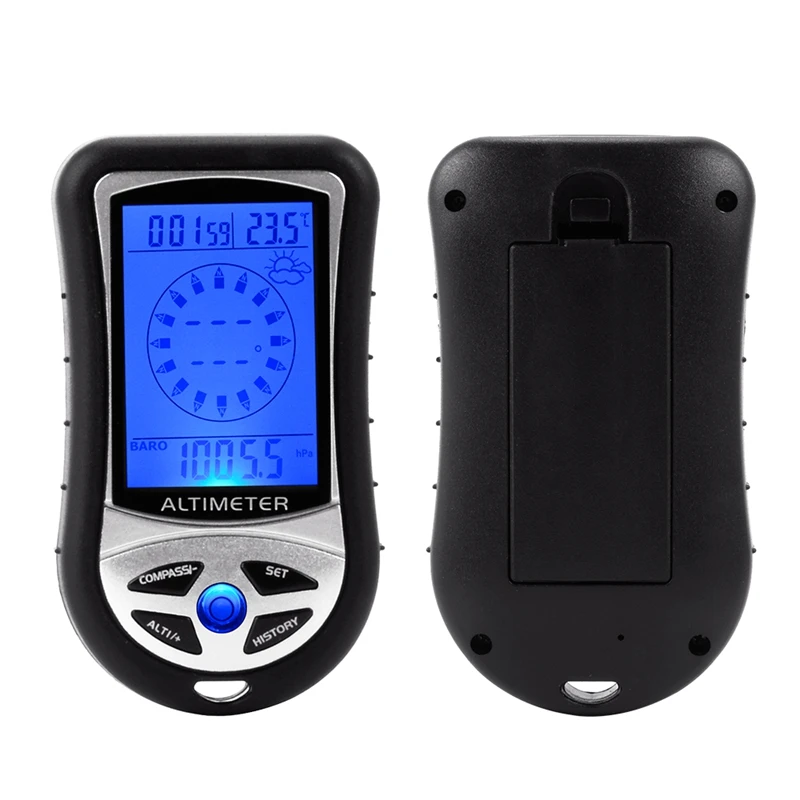

Цифровой компас альтиметр барометр термометр прогноз погоды подсветка
1 322,55 руб.
Цифровой компас с высотомером 8 в 1 барометр термометр прогноз погоды календарь
753,79 руб.
5 шт. цифровой 8 в 1 ЖК Подсветка велосипедный высотомер Компас барометр термометр
8 603,05 руб.

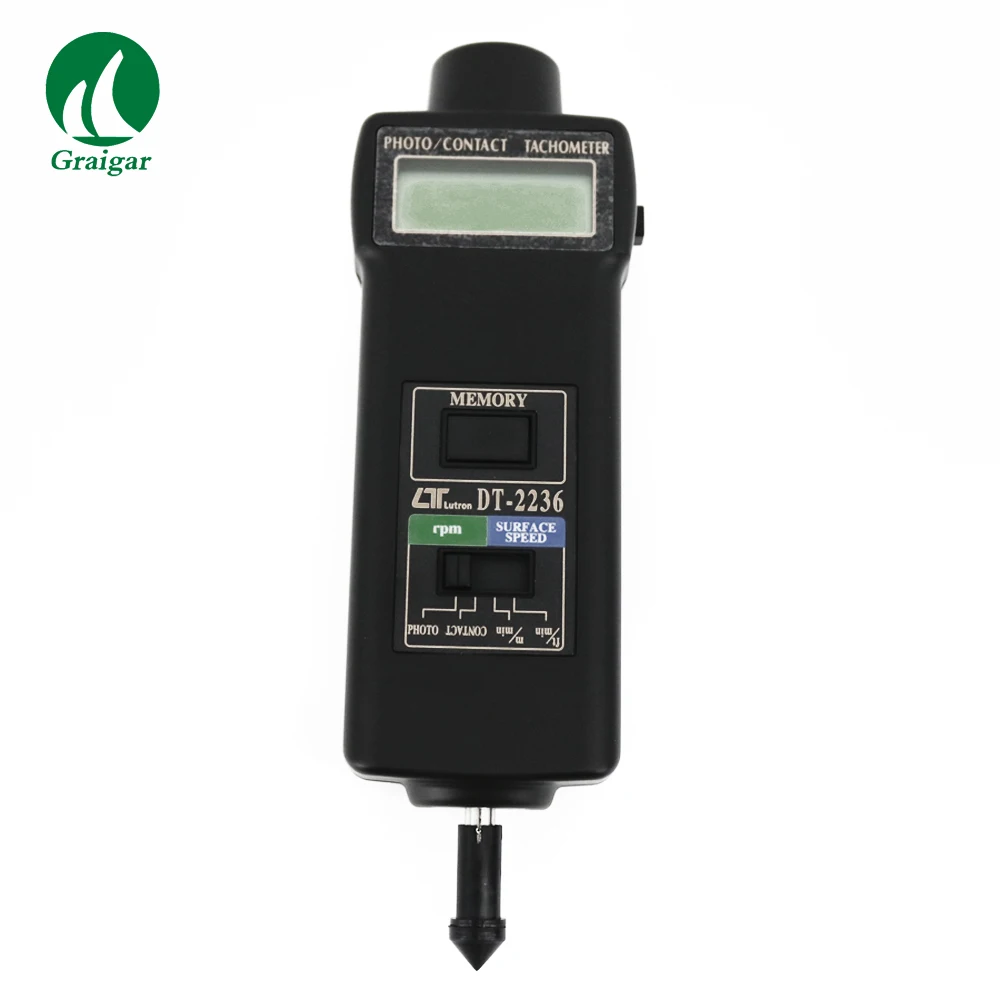

Новый многофункциональный цифровой тахометр DT2236 используется для измерения
9 391,68 руб.
Электромагнитный излучатель TM1390 измерительный прибор измеритель радиации
5 125,27 руб.
Характеристики
Функция сигнала Генератор набор для домашнего мастера
История изменения цены
*Текущая стоимость 695,59 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-21-2026 | 883.29 руб. | 901.92 руб. | 892 руб. |
| Jan-21-2026 | 716.22 руб. | 730.89 руб. | 723 руб. |
| Dec-21-2025 | 869.37 руб. | 886.30 руб. | 877.5 руб. |
| Nov-21-2025 | 862.5 руб. | 879.19 руб. | 870.5 руб. |
| Oct-21-2025 | 688.18 руб. | 702.83 руб. | 695 руб. |
| Sep-21-2025 | 848.31 руб. | 865.70 руб. | 856.5 руб. |
| Aug-21-2025 | 841.32 руб. | 858.65 руб. | 849.5 руб. |
| Jul-21-2025 | 834.86 руб. | 851.31 руб. | 842.5 руб. |
Описание товара
Напряжение питания: 9-12 В DC вход
Формы сигнала: квадрат, синус и треугольник
Сопротивление: 600 Ом + 10%
Частота: 1 Гц-1 МГц
Синусоида
Амплитуда: 0-3 в при входе 9 В постоянного тока
Искажение: менее 1% (при 1 кГц)
Плоскость: + 0,05 дБ 1 Гц-100 кГц
Прямоугольная волна
Амплитуда: 8 в (без нагрузки) на входе 9 В постоянного тока
Время подъема: менее 50 НС (при 1 кГц)
Время падения: менее 30ns (при 1 кГц)
Симметрия: менее 5% (при 1 кГц)
Треугольной формы волны
Амплитуда: 0-3 в при входе 9 В постоянного тока
Линейность: менее 1% (до 100 кГц) 10 мА
2. Таблица параметров функционального генератора
| Обратите внимание |
Этикетка |
Тип |
Параметры |
| R1 |
Резистор |
1 K |
Независимо от того, полярность |
| R2 |
Регулируемые сопротивление |
B503 = 50 K |
(По экранной печати) |
| R3, R5, R6 |
Резистор |
5,1 K |
Независимо от того, полярность |
| R4 |
Резистор |
330 |
Независимо от того, полярность |
| R7 |
Регулируемые сопротивление |
B503 = 50 K |
(По экранной печати) |
| R8 |
Регулируемые сопротивление |
B104 = 100 K |
(По экранной печати) |
| C1, |
Электролитический конденсатор с алюминиевой крышкой |
100 мкФ |
Положительные короткие ноги отрицательные длинные ноги |
| C2 |
Неполярные конденсаторы |
104 |
Независимо от того, полярность |
| C3, C4 |
Электролитический конденсатор с алюминиевой крышкой |
10 мкФ |
Положительные короткие ноги отрицательные длинные ноги |
| C5 |
Неполярные конденсаторы |
105 |
Независимо от того, полярность |
| C6 |
Неполярные конденсаторы |
473 |
Независимо от того, полярность |
| C7 |
Неполярные конденсаторы |
222 |
Независимо от того, полярность |
| C8 |
Неполярные конденсаторы |
101 |
Независимо от того, полярность |
| U1 |
IC |
XR2206 |
(По экранной печати) |
| JK1 |
Разъем питания постоянного тока |
|
(По экранной печати) |
| J1 |
2PIN корпус перемычки |
XM2.54 |
Независимо от того, полярность |
| J2 |
2PIN корпус перемычки |
XM2.54 |
Независимо от того, полярность |
| P1 |
Сигнальный провод терминала |
|
(По экранной печати) |
| J3 |
2*5 P перемычка |
|
|
3. При установке сварки выполните следующие действия:
1. Компоненты сварки передней панели, от низких до высоких, а именно первые низкие сварочные компоненты, такие как конденсатор, резистор, Диод и т. д.
2. Сварочный IC Разъем, клеммные блоки, наконец разъем питания, регулируемый потенциометр.
3. задняя часть с диагональными плоскогубцами, чтобы отрезать короткие булавки как можно больше
4 отладки шаги:
1 после завершения сварки на интегральную схему, XR2206, обратите внимание на направление интегральную схему, вставьте может привести к повреждению чип!
2. Проверьте IC, против, например, анти, пожалуйста, своевременную коррекцию.
3. Вставьте блок питания, блок питания для порта 5,5*2,1, внутренний, наружный, отрицательная полярность. Для напряжения питания 9-12 В. Сигнал не может быть стабильным в течение более 12 В
5, используя шаг
1. J1 заглушка крышки, Син/TRI синие клеммы Выходная Синусоидальная волна (Примечание J1, J2 можно вставить только один)
2. J2 заглушка крышки, Син/TRI синие клеммы выход треугольная волна (Примечание J1, J2 можно вставить только один)
3. blue синий выходной пульс
4. Ампер: Синусоидальная волна, регулировка амплитуды треугольной волны
5. тонкая регулировка частоты
6. грубая: частота грубой регулировки
6 схема функционального генератора
