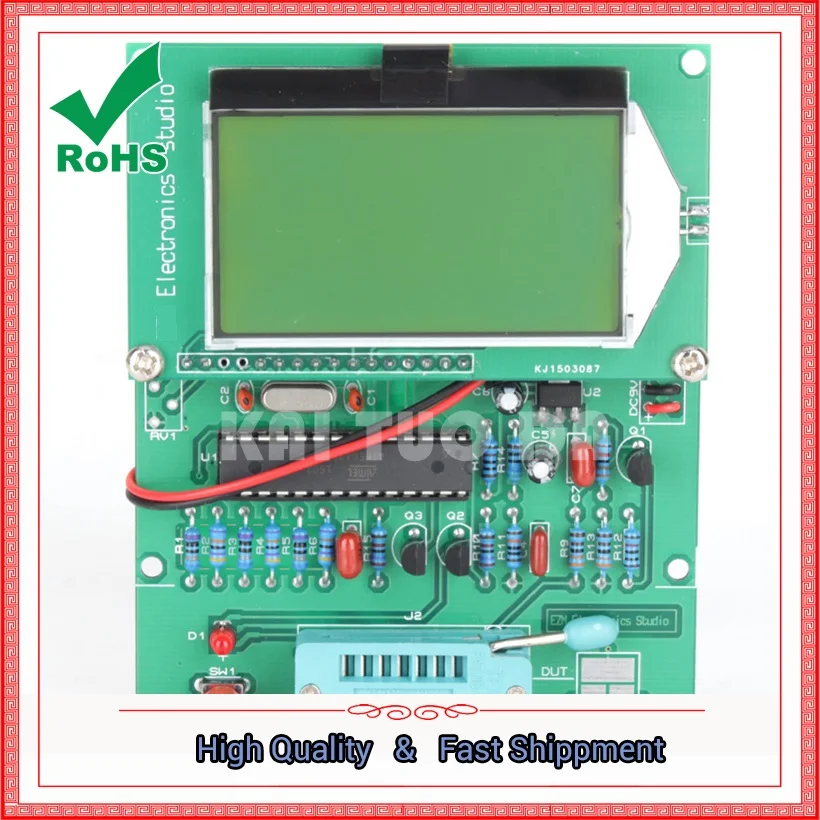

Тестер транзисторов GM328 \ ESR table LCR частотомер квадратный генератор волн|esr tester|tester

Тестер транзисторов GM328 \ ESR table LCR частотомер квадратный генератор волн|esr tester|tester

1. Особенности

1,1 работает с Микроконтроллерами ATmega328.

1,2 отображение результатов на 128x64 графическом ЖК-дисплее.

1,3 управление одним ключом с автоматическим отключением питания.

1,4 ток отключения составляет всего около 20nA.

1,5 автоматическое обнаружение биполярных транзисторов NPN и PNP, N-и p-канальных МОП-транзисторов, JFETs, диодов, двойных диодов, тиристоров и ТРИАКОВ.

1,6 автоматическое обнаружение расположения контактного штифта обнаруженной части.

1,7 измерение амплитуды тока? Катионного коэффициента и порогового напряжения биполярных транзисторов.

1,8 дарлингтонские транзисторы могут быть identi изированы пороговым напряжением и амплитудой высокого тока? Катионным коэффициентом.

1,9   Обнаружение защитного диода биполярных транзисторов и МОП-транзисторов.

1,10 измерение порогового напряжения ворот и значения емкости затвора MOSFETs.

1,11 до двух резисторов измеряются и показаны с символами и значениями с до четырех десятичных цифр в правильном размере. Все обозначения окружены номерами зонда тестера (1-3). Так что потенциометр также может быть измерен. Если потенциометр настроен на один из его концов, тестер не может di?Средний штифт и концевой штифт.

1,12 разрешение измерения резистора составляет сейчас до 0,01?, значения до 50 м? Обнаружены.

1,13 один конденсатор может быть обнаружен и измерен. Отображается с символом и значением с точностью до четырех десятичных цифр в правильном размере. Значение может быть от 25pF до 100mF. Разрешение может быть до 1 pF.

1,14 для конденсаторов со значением емкости выше 0,18f эквивалентное серийное сопротивление (ESR) измеряется с разрешением 0,01? И показано с двумя сигналами? Не может быть десятичных цифр.

1,15 для конденсаторов со значением емкости выше 5000pF возможна потеря напряжения после определения нагрузочного импульса. Потеря напряжения дает подсказку на фактор качества конденсатора.

1,16 до двух диодов показаны с символом или символом в правильном порядке. Дополнительно? Отображение напряжения ux.

1,17 СИД обнаруживается как диод,? Напряжение ux намного выше, чем обычно. Два в одном светодиода также обнаруживаются как два диода.

1,18 Зенер-диоды могут быть обнаружены, если обратный разрыв напряжения ниже 4,5 В. Они показаны как два диода, вы можете идентифицировать эту часть только напряжением. Номера Внешнего зонда, окружающие диодные символы, идентичны в этом случае. Вы можете определить реальный анод диода только с разрывом (порог) напряжения рядом 700мв!

1,19 Если обнаружено более 3 частей диодного типа, количество основанных диодов отображается дополнительно к сообщению об отказе. Это может произойти только в том случае, если диоды прикреплены ко всем трем зондам и, по крайней мере, один из них-z-диод. В этом случае следует подключить только два зонда и начать измерение снова, один за другим.

1,20 измерение значения мощности одного диода в обратном направлении. Биполярные транзисторы также могут быть исследованы, если вы подключите базу и только один коллектор или эмиттер.

1,21 требуется только одно измерение? Отключите соединения моста retti? er.

1,22 конденсаторов со значением ниже 25pF обычно не обнаруживаются, но могут быть измерены вместе с параллельным диодом или параллельным конденсатором, по крайней мере 25pF. В этом случае необходимо вычесть значение емкости параллельной соединенной части.

1,23 для резисторов ниже 2100? Также будет выполнено измерение индуктивности. Диапазон будет от 0.01mH до более 20 H, но точность не является хорошей. Результат измерения показан только при подключении одного компонента.

1,24 время тестирования составляет около двух секунд, только Измерение мощности или индуктивности может вызвать более длительный период.

1,25 программное обеспечение может быть con? gured для включения серии измерений до отключения питания.

1,26 выбираемый объект для калибровки сопротивления внутреннего порта выхода порта и нулевого o?Набор измерения емкости с selftest. Внешний конденсатор со значением между 100nF и 20F, подключенный к pin 1 и pin 3, необходим для компенсации o?Установите напряжение Аналогового компаратора. Это может уменьшить погрешность измерений конденсаторов до 40F. С тем же конденсатором обнаружено Корректирующее напряжение для внутреннего эталонного напряжения для регулировки коэффициента усиления для измерений ADC с внутренней ссылкой.

1,27 дисплей коллектора?Ток ICE0 с базой currenentless (10 000 единиц) и остаточным током коллектора ICES с держателем основания до уровня эмиттера. Эти значения показаны только, если они не нулевые (особенно для ГЕРМАНИЕВЫХ транзисторов).

1,28 тиристоров и ТРИАКОВ могут быть обнаружены только, если тестовый ток выше удерживающего тока. Некоторые Тиристоры и Триаки требуют более высокого пускового тока ворот, чем этот тестер может доставить. Доступный тестовый ток составляет всего около 6 мА!

Внимание:Все способы быть shure для разрядки конденсаторов, прежде чем подключить их к тестеру! Тестер может быть поврежден перед включением. В портах ATmega есть только небольшая защита.

Требуется дополнительное предостережение, если вы попытайтесь проверить компоненты, установленные в цепи. В любом случае оборудование должно быть отключено от источника питания, и вы должны быть shure, что остаточное напряжение не остается в оборудовании.
