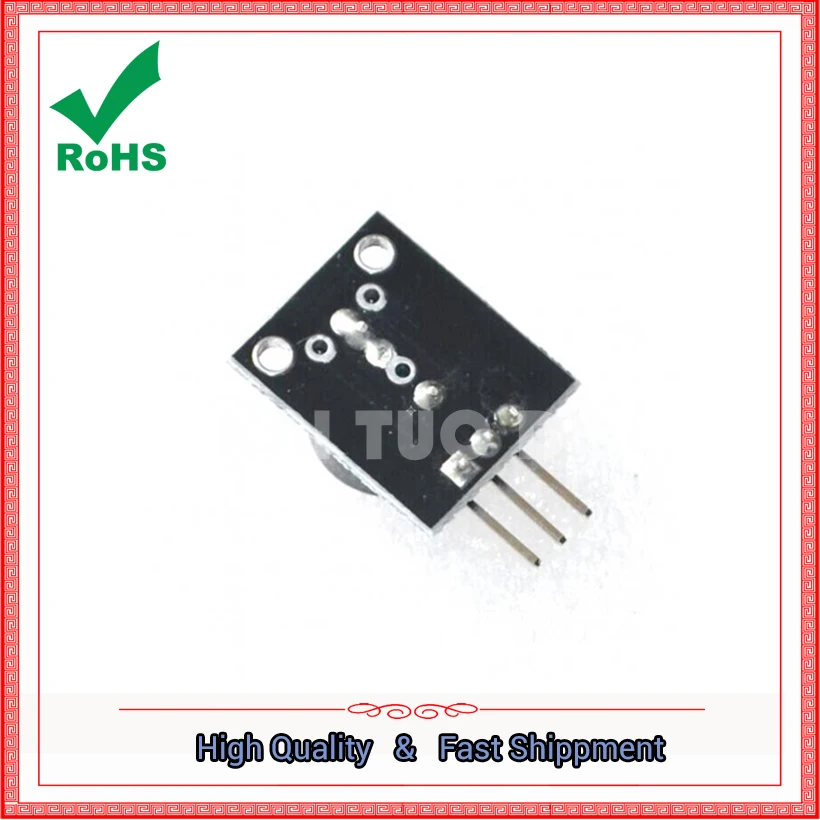

Небольшая звуковая сигнализация KY 006 доступна доска|board module|board boardp p |

Небольшая звуковая сигнализация KY 006 доступна доска|board module|board boardp p |

Структура зуммер

A) введение зуммера

1. роль зуммера: зуммер-это интегрированная структура электронного звукового устройства, использование источника питания постоянного тока, широко используемое в компьютерах, принтерах, копирах, сигналах, электронных игрушках, автомобильной электронике, телефоны, таймеры и т. д. электронные продукты для звуковые устройства.
2. Классификация зуммера: в основном разделена наПьезозуммерСЭлектромагнитный зуммерДва вида.
3. Схема зуммера графический символ: зуммер в цепи с буквой "H" или "HA" (старый стандарт с "FM", "LB", "JD" и т. д.).

Зуммер схема

B) Структура зуммер принцип

1.Пьезозуммер: Пьезо зуммер в основном состоит из мультивибратора, пьезоэлектрического зуммера, импеданса соответствия и резонансный ящик, оболочки и других компонентов. Некоторые пьезоэлектрические корпуса зуммер также оснащены светоизлучающими диодами.
Мультивибратор состоит из транзистора или интегральной цепи. Когда питание включено (рабочее напряжение 1,5-15 В постоянного тока), мультивибратор запускается, выход аудиосигнала 1,5-2,5 кГц, сопротивление подходящего устройства для продвижения пьезоэлектрический звуковой сигнал.
Пьезоэлектрический зуммерСвинцовый Цирконий титанит или ниобий Магний свинец пьезоэлектрический керамический элементПроизводство. Серебряные электроды покрыты с обеих сторон керамическая пластина, полированная и состаренная, а затем с латунь или нержавеющая сталь стального листа вместе.
2.Электромагнитный зуммер: Электромагнитный зуммер осциллятора, электромагнитная катушка, магнит, вибрационная диафрагма, корпус и другие компоненты.
При включении питания звуковой сигнал, генерируемый осциллятором, проходит через Электромагнитная катушка, чтобы вызвать Электромагнитная катушка для генерирования магнитного поля. Вибрационная диафрагма в Электромагнитная катушка и взаимодействие магнита, частота вибрации звука.

C) производство зуммер

(1) подготовка электромагнита M: около 6 см на железные болты вокруг 100-lap провода, провода 5 см, оставленные для свинца, с прозрачная лента, чтобы приклеить катушку, чтобы не отпустить катушку, а затем приклеить ее в коробке, электромагнит готов.
(2) подготовка шрапнеля P: из железных банок на коробке Вырежьте ширину около 2 см длинного железа, согнутого под прямым углом, электромагнит свинца подключен провод к шрапнели, И затем клейкая лента на доске.
(3) с бумажная ручка, чтобы связаться с Q, с книгой, чтобы вставить Иглодержатель высоко, с клейкой лентой, приводит к проводу, как показано на рисунке хороший замыкание.
(4) Отрегулируйте расстояние между M и P (перемещая коробку), чтобы магнит мог притягивать шрапнель, отрегулировать расстояние между контактом и шрапнелью, чтобы они могли касаться, вы можете услышать звуковой сигнал после включения.

(D) Активный зуммер и пассивный зуммер

Научите вас различать активных жужжков и пассивных жужжков
Теперь миниатюрный звонок продается на рынке из-за его небольшого размера (диаметр только llmm), легкого веса, низкой цены, твердой структуры, и широко используется в различных условиях, чтобы звук электрооборудования, электронное производство и SCM и другие схемы

С точки зрения внешнего вида, два жужжителя выглядят одинаковыми, но посмотрите внимательно, высота двух немного отличается, активный зуммер a, высота 9 мм, И Пассивный зуммер b высота 8 мм. Если два зуммера расположены вверх, вы можете видеть, что зеленая печатная плата является пассивным зуммером, без печатной платы и закрытым с черной резиной является зуммер
Чтобы дополнительно определить активный зуммер и пассивный зуммер, вы также можете использовать мультиметр сопротивления файла Rxl файл тест: с черной ручкой для подключения зуммер "+" pin, красная ручка на другой булавке назад и вперед сенсорная, если триггер нажат, шум всего 8 (Или 16)-пассивный зуммер; если вы можете издавать непрерывный звук и сопротивление в несколько сот или более, это активный зуммер.
Активный зуммер подключен непосредственно к номинальному источнику питания (Новый зуммер отмечен на этикетке) и пассивный зуммер такой же, как электромагнитный динамик и должен быть подключен к звуковой выходной цепи

Отгрузочная ведомость:

1 шт. звуковая сигнализация
